高速电路电源完整性测试之电源输出阻抗和环路测试

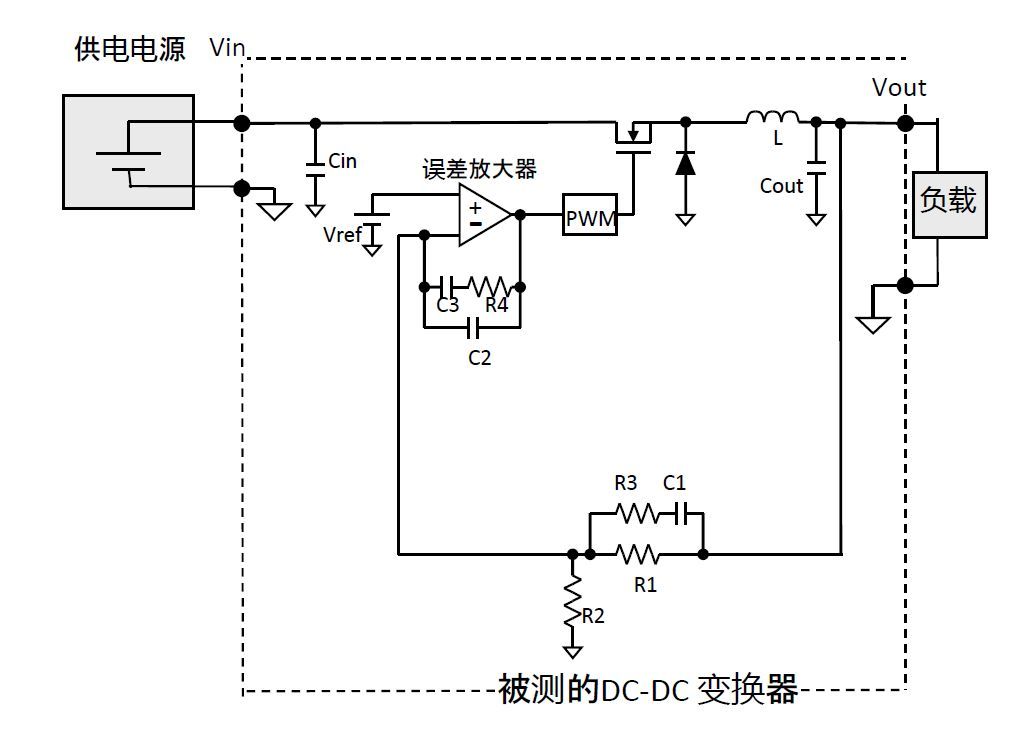

DC-DC 变换器原理示意图：

• DC-DC可以降压也可以升压。

• 供电电源过来的DC经过开关管变成脉冲。

• 脉冲经过滤波电路变换回DC输出。

• 通过在输出端电压采样，进行负反馈调整脉冲占空比，可以控制整个能量输出，达到稳压目的。

• 造成输出DC不稳的原因主要是负载电流变化，当然还有其他因素比如输入不稳，环境变化等。

改善电源完整性方法

1、优化反馈环路设计

• 瞬变响应速度

• 环路稳定性

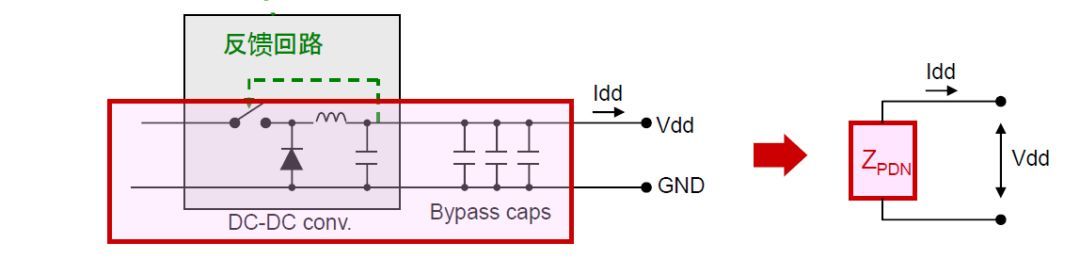

2、将|ZPDN| 压到一个小数值

• 可以使得Vdd波动最小化，因为Delta-Vdd= ZPDNx Delta-Idd(较小的ZPDN 较小的Delta-Vdd)

DC-DC电源模块反馈环路的特征测试

Keysight E5061B 低频-射频网络分析仪的选件3L5，可以提供±40Vdc 的直流偏置电压叠加到从端口 1 或 LF OUT端口上输出的交流信号上。此外，如
