使用万用表准测测电压，你都掌握了吗？

台式万用表是工程师日常必不可少的测量工具之一，可以测量电流、电压、电阻、温度等多种参数；由于台式万用表是一台精密电子仪器，建议大家使用前仔细阅读操作说明，以减少人为损坏，更好地保护和使用我们的工具。

台式万用表使用方法

台式万用表的使用相对来说和移动随身携带的万用表使用方法不太一样，但是基本原理是一致的：红表笔表示正极，黑表笔表示负极；

■ 1. 台式万用表的使用前，首先一定要进行机械调零；

■ 2. 在台式万用表上选择对应的功能栏目和量程；

■ 3. 最后使用红黑表笔接触被测对象；

下面通过DMM6500进行高精度直流电压测量的演示，为大家更好地进行使用说明：

一、将设备连接到仪器

1. 将测试引线连接到 INPUT HI 和 LO 端子；

2. 将 INPUT HI 和 INPUT LO 连接到引线；

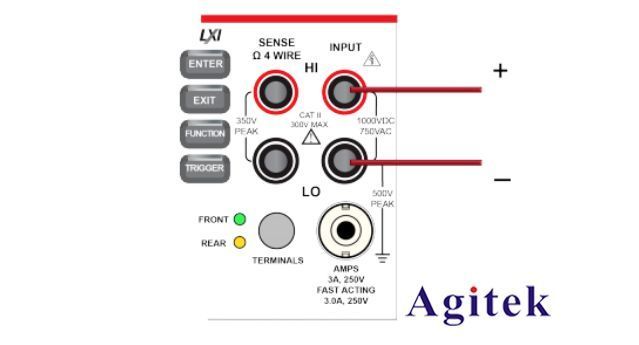

图 | 使用前面板连接

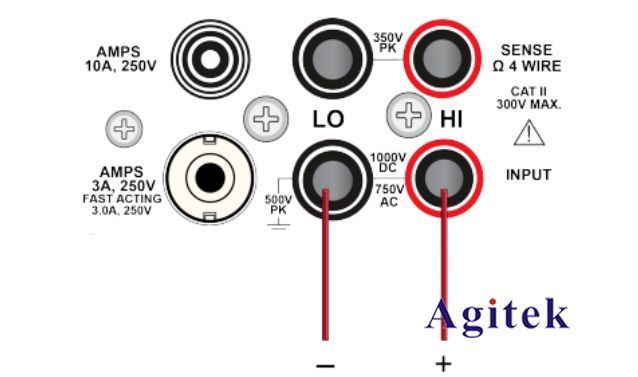

图 | 使用后面板连接

二、仪器设置操作步骤

完成相关的引线连接后，您需要：

•  重新启动仪器；

•  将范围设置为10 V；

•  选择直流电压功能；

•  在50 Hz线路频率下，将NPLC设置为10；

•  将输入阻抗设置为 Auto（自动）；

•  打开自动归零功能（这使仪器可以通过检查参考测量值来优化读数准确性）；

•  启用计数为100的重复滤波器（这样可以减少噪声误差，因为通过对测量求平均值可使结果更稳定）；

•  从前面板或远程接口生成读数；

这里我们从DMM6500前面板运行此示例：

■ 1. 按前面板上的POWER（电源）开关以打开仪器；

■ 2. 选择 REAR（后部）端子；

■ 3. 在Functions（功能）滑动屏幕上，选择DCV；

■ 4. 在HOME（主页）屏幕的上半部分，将 Range（范围）设置为10V；

■ 5. 滑动至SETTINGS（设置）屏幕；

■ 6. 将NPLC设置为10；

■ 7. 选择OK（确定）；

■ 8. 将Input Z（输入Z）设置为 Auto（自动）；

■ 9. 确认已选择 Auto Zero（自动归零）；

■ 10. 按 MENU（菜单）键；

■ 11. 在Measure（测量）下，选择Calculations（计算）；

■ 12. 将过滤器设置为On（打开）；

■ 13. 选择Settings（设置）图标；

■ 14. 将Type（类型）设置为Repeat（重复）；

■ 15. 将Count（计数）设置为100；

■ 16. 选择OK（确定）；

■ 17. 按HOME（主页）键；

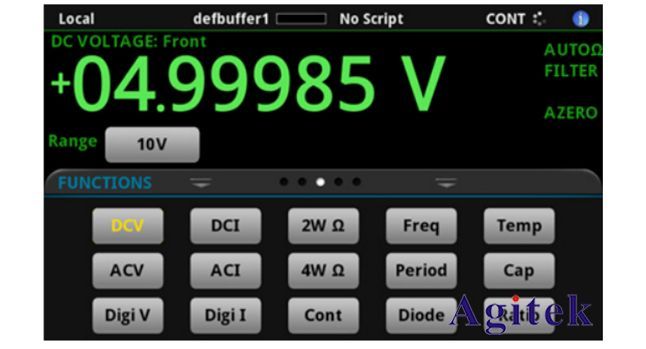

图 | DMM6500前面板显示的电压测试结果

完成上述操作后，测量值将显示在 HOME（主页）屏幕的顶部区域，读数之间有几秒间隔；

如果将重复滤波器计数设置为100、NPLC设置为10，测量周期时间会较慢但准确；您可以根据具体应用需求调整设置值，在速度和准确性之间做合适的选择；另外，借助DMM6500您还可以通过使用SCPI代码或TSP代码，实现远程通信；

温馨小提示

为了保护仪器和保障安全，在连接电源线时要注意以下几点：

1. 确保前面板 POWER（电源）开关处于关闭 (O) 位置；

2. 将随附电源线的阴端连接到后面板上的交流电插座；

3. 将电源线的阳端连接到已接地的交流电源插座；

4. 在使用完后，必须将台式万用表的电源关掉；
