各种各样的应用通常要在许多类型的器件上执行 电容 -电压（C-V）和AC 阻抗 测量 。例如，C-V测量用来确定以下器件参数：MOSCAPs的栅极 氧化 物电容、 MOSFET 输入和输出电容、 太阳能电池 的内置电位、 二极管 的多数载流子浓度、BJT端子间的电容、 MI S 电容器 的氧化物厚度、掺杂密度和门限电压。

C-V测量

4215-CVU和4210-CVU都是适用于4200A-SCS参数分析仪的多频（1kHz~10MHz）AC阻抗测量模块（参见图1），让用户能够轻松进行C-V测量。这两种CVU之间的差异在于 测试 频率数量和AC驱动电压。4215-CVU拥有10，000个不同频率，分辨率为1kHz；4210-CVU拥有37个不同频率。4215-CVU的AC驱动电压范围是10mV~1 Vr ms，4210-CVU的AC驱动电压范围是10mV~100mVrms。

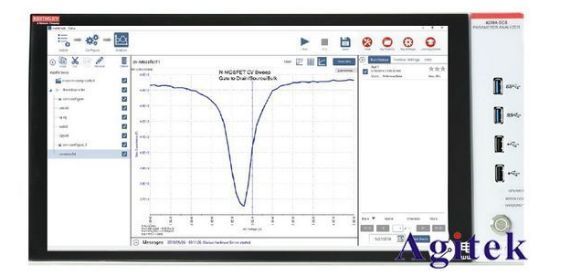

图1.4200A-SCS参数分析仪

CVUs采用独特的 电路 设计，通过Clarius软件控制，支持多种特性和诊断工具，确保测量结果的准确度达到最高。CVU拥有多种内置工具，如实时测量模式、开路、短路补偿、参数提取生成器、滤波、定时控制，并能够在软件中切换AC 电流 表端子。除外，它还采用适当的线缆和C-V测量技术，用户可以进行高度灵敏的电容测量。
