深入浅出讲解Yolo原理与实例教学：不止于“看一眼”，彻底搞懂YOLO为什么这么强

第一部分：核心思想

YOLO 的全称是 You Only Look Once（你只需看一次)。这个名字完美地概括了它的核心思想。

在 YOLO 出现之前，主流的目标检测算法（如 R-CNN 系列）都遵循一个“两步走”策略：

1. 区域提名 (Region Proposal)：先在图片上找出成百上千个可能包含物体的候选区域。

2. 分类与回归 (Classification & Regression)：再对每一个候选区域，用一个分类器判断它是什么物体，并微调这个区域的边界。

这个过程就像你在找钥匙，先把所有看起来像钥匙的东西（银色的、金属的）都圈出来，然后再一个个仔细看，确认哪个才是真的钥匙。这样做虽然准，但速度很慢。

YOLO 则开创了单次检测的先河。它将目标检测视为一个单一的回归问题 (Regression Problem)。

YOLO 不像是在照片上找细节，而像是人眼看一张图片，“扫视一眼”，就能同时知道图里有什么东西、它们在哪里。这就是 “You Only Look Once”。

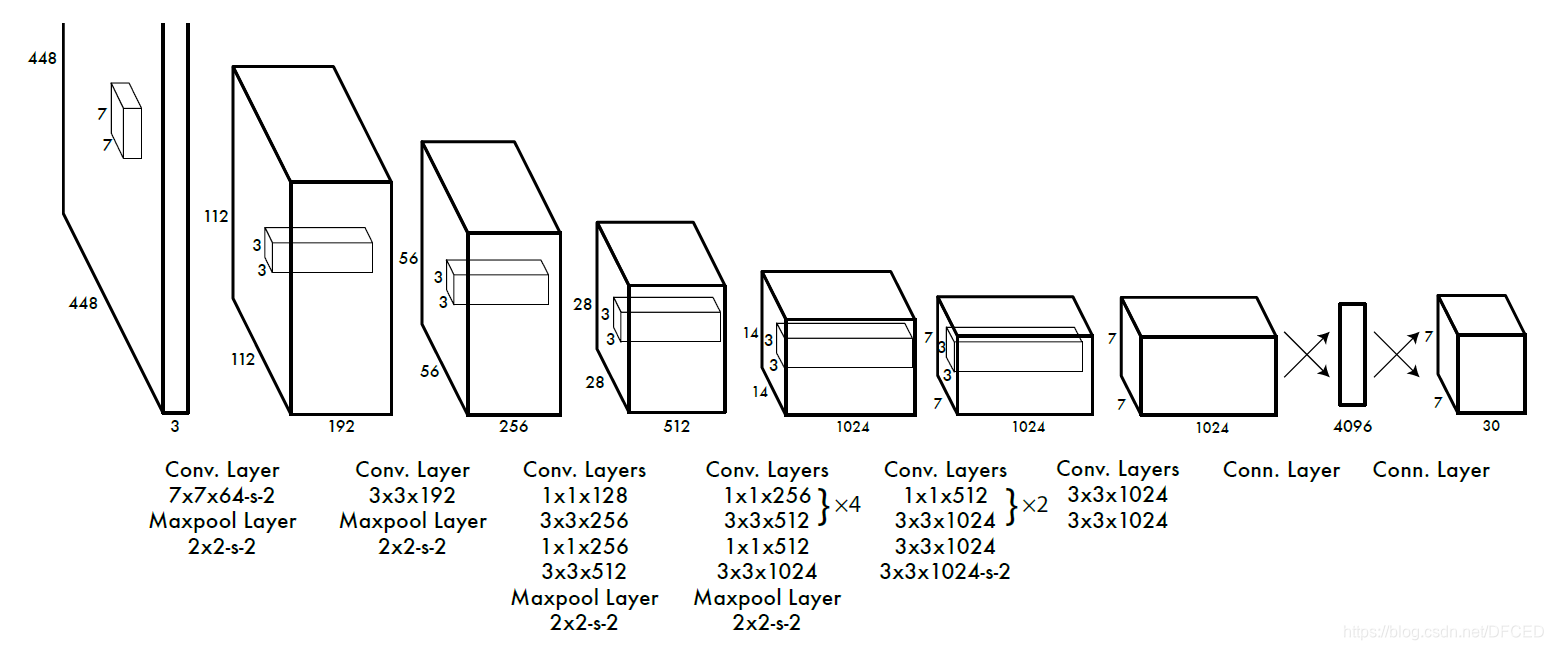

YOLO的处理图：

第二部分：核心机制 —— “深”入原理

现在我们来看看 YOLO 是如何实现“看一眼”就知道结果的。这里的数据流动是理解的关键。

步骤 1：网格划分 (Grid Division)

YOLO 的第一步，也是最核心的一步，就是将输入的图像划分成一个 S x S 的网格（Grid）。比如，一个 13 x 13 的网格。

数据流：一张 416 x 416 像素的图片输入网络，网络最终会输出一个对应 13 x 13 网格的特征图。这个特征图上的每一个点，都包含了其对应原始图像区域的信息。

如果一个物体的中心点落在了某个网格单元（Grid Cell）内，那么这个网格单元就负责预测这个物体。

步骤 2：每个网格单元的预测 (Prediction per Grid Cell)

每个网格单元都需要预测两样东西：

1.边界框 (Bounding Boxes)

2.类别概率 (Class Probabilities)

这最终会形成一个巨大的张量（Tensor）作为输出。让我们来分解这个张量。

假设我们将图片划分为 S x S 个网格，每个网格要预测 B 个边界框，并且我们要检测的物体总共有 C 个类别。

那么，每个网格单元需要预测的数据就是一个长度为 B * 5 + C 的向量。

为什么是 B * 5 + C？

因为对于 B 个边界框中的每一个，都需要 5 个值来描述：

x, y：边界框的中心点坐标。这个坐标是相对于其所在的网格单元的，值在 0 到 1 之间。

w, h：边界框的宽度和高度。这个值是相对于整张图片的，值在 0 到 1 之间。

置信度 (Confidence Score)：这个值非常关键，它代表了这个边界框的“可信度”。它的计算公式是：

Confidence = P(Object) * IOU

P(Object) ：是指“这个边界框内包含一个物体的概率”。

IOU (Intersection over Union) ：是指“预测框与真实物体框的交并比”，大白话就是预测框和真实框的重合度，它衡量了预测框定位的准确性。

所以，这个公式的白话文解释就是： 一个边界框的可信度 = (它内部有物体的概率) × (它圈定物体位置的准确度)

一个高置信度的框，意味着它既很可能包含一个物体，也把这个物体的位置圈得很准。

对于 C 个类别：

这是一个长度为 C 的向量，例如 [P(class_1|Object), P(class_2|Object), ...]。它表示在“确认有物体”的前提下，这个物体属于各个类别的条件概率。

最终输出：整个网络的最终输出就是一个维度为 S x S x (B * 5 + C) 的张量。

第三部分：实例教学

我们的任务是让电脑看一张包含一只猫的图片，并用方框把猫圈出来，同时告诉我们“这是一只猫”。

第一步：网格划分

我们拿到一张图片，比如是 416x416 像素。如果让电脑一次性分析整张图（416*416 = 173,056个像素），任务十分庞大，非常耗时耗力。

所以，我们采用一种“分而治之”的策略。

1.做法： 我们在图片上画上格子，把它分成一个 13x13 的网格。

2.规则： 现在，我们看图片里那只猫的中心点（比如是它的鼻子）落在了哪个格子里。假设它落在了第7行第7列的那个格子，我们就把这个格子标记为格子(7,7)。

格子(7,7) 从现在起，全权负责检测“这只猫”。其他的格子，即便能看到猫的尾巴或者耳朵，它们也不是主要负责检测猫咪。

第二步：每个格子的预测

现在，我们聚焦到 格子(7,7) 身上。它需要提交一份详细的“向量”。这份向量就是一长串数字，包含了它对自己负责区域的分析结果。

这个向量需要回答两个问题：

1. “我这里有没有东西？如果在，它在哪？有多大？” —— 这通过 边界框 (Bounding Box) 来回答。

2. “如果我这里有东西，它最可能是什么？” —— 这通过 类别概率 (Class Probabilities) 来回答。

为了防止格子看走眼，我们不让格子(7,7)只给一个答案，而是让它给出多个（比如 3 个）候选答案，我们称之为锚框 (Anchor Boxes)。你可以理解为，它有3次机会去

格子输出向量详解：

格子(7,7) 需要输出一串很长的数字。我们来拆解这串数字的含义。

1. 关于边界框 (3个候选框，每个框5个数字):

候选框 1 (最靠谱的那个)：

x, y：猫的中心点，在我这个格子的 (0.4, 0.5) 的位置。

这是什么意思？ 这不是整张图的坐标，而是相对于 格子(7,7) 本身的。(0,0)是格子的左上角，(1,1)是右下角。这个相对坐标让模型学习起来更容易。

w, h：这个猫的框，宽度是整张图的 0.3 倍，高度是整张图的 0.4 倍，注意！ 宽高是相对于整张大图的。这样才能知道物体到底有多大。

置信度 (Confidence)：它会给出一个分数，比如 0.98 (98%)。这个分数代表：非常确定这个框里有东西

候选框 2 (不太靠谱的)：可能也尝试圈了一下猫，但圈得比较偏，或者大小不合适。所以它的置信度可能只有 0.30 (30%)。

候选框 3 (基本是瞎猜的)：可能圈到了旁边的草地，所以它的置信度极低，比如 0.05 (5%)。

2. 关于类别概率 (1份对所有类别的评估):

在给出边界框之后，格子(7,7) 还要提交一份对物体类别的评估报告。假设我们的模型能识别80种物体（猫、狗、车、人...）。

• 这份报告就是一个80维的列表，内容类似：

  • P(是人 | 有物体) = 0.01

  • P(是狗 | 有物体) = 0.03

  • P(是猫 | 有物体) = 0.95

  • P(是车 | 有物体) = 0.00

  • ...等等

• 意思是：“首先确定这儿有东西（由高置信度的边界框保证），然后判断，这个东西有 95% 的可能性是猫。”

第三步：解码与筛选

到现在为止，我们13x13=169个区域，每个都提交了类似上面的报告。我们拿到了一大堆（169个格子 * 3个候选框/格子 = 507个）潜在的物体框。

这里面绝大多数都是置信度极低的垃圾信息（比如那些负责天空、草地的格子提交的报告）。我们需要一个严格的审查流程来去伪存真。

审查流程：

第1轮：计算最终得分，初步筛选

我们要把“框的质量”和“类别判断”结合起来，得到一个最终可信度。

计算公式（白话版）：

一个框是“猫”的最终得分 = 这个框本身的置信度 × 框内物体是“猫”的概率

举例：

对于格子(7,7)的候选框1： 最终得分 = 0.98 (框的置信度) × 0.95 (是猫的概率) = 0.931 这是一个非常高的分数！

对于格子(7,7)的候选框2： 最终得分 = 0.30 (框的置信度) × 0.95 (是猫的概率) = 0.285 这个分数就不太行了。

 我们设定一个门槛，比如0.5。所有最终得分低于0.5的框，我们认为它们是“胡说八道”，直接扔进垃圾桶。经过这一轮，507个候选框可能只剩下不到10个了。

第2轮：处理重复，非极大值抑制 NMS

现在我们手上可能还有几个分数比较高的框，但它们可能都指向了同一只猫。比如格子(7,6)可能也看到了猫的一部分，也提交了一个分数还不错的报告。

我们不希望最终结果在一只猫身上画三四个框。我们只需要最好的那一个。

NMS 的工作流程：

1.把所有通过第一轮筛选的框，按照最终得分从高到低排序。选出得分最高的那个框（比如我们0.931分的那个）。

2.然后，检查列表里剩下的其他框。任何一个框，如果和我们刚选出的最佳框重叠度非常高（比如IOU > 0.6），就说明它只是在重复描述同一个物体。我们把它抛弃掉。

3.处理完一轮后，再从剩下还没被处理的框里，选出得分最高的，重复上面的过程。

最终结果： 经过 NMS 的“末位淘汰”后，对于“猫”这个物体，理论上只会留下一个得分最高、位置最准的边界框。

第四部分：YOLO 的进化

YOLO 并没有停滞不前，它经历了很多代的发展，每一代都针对前代的弱点进行了关键改进。

YOLOv1 (2016)

奠基者：提出了上述的核心思想，即网格划分和端到端回归。

弱点：对小物体不友好，定位不准。

YOLOv2 / YOLO9000 (2017)

关键改进：引入锚框 (Anchor Boxes)

思想：不再让网络直接预测框的宽高，而是预测相对于预设“锚框”的偏移量。锚框是一些预设好、具有代表性的宽高比的框。

好处：这降低了网络学习的难度。网络只需微调，而不需要从零开始学习，从而大幅提升了定位的准确率和召回率。

其他改进：使用了更高分辨率的分类器、批归一化 (Batch Normalization) 等。

YOLOv3 (2018) - 一个里程碑

关键改进 1：多尺度预测

为了解决小物体检测难题，YOLOv3 不再只用一个 13x13 的网格，而是在 3 个不同尺度的特征图上进行预测（例如 13x13, 26x26, 52x52）。

数据流：13x13 的粗糙网格负责检测大物体。

26x26 的中等网格负责检测中等物体。

52x52 的精细网格负责检测小物体。

这极大地提升了对不同尺寸物体的检测能力。

关键改进 2：更好的主干网络 (Darknet-53)

引入了残差连接 (Residual Connections)，让网络可以变得更深，特征提取能力更强。

YOLOv4, v5, 以及后续版本 (v6, v7, v8, v9, YOLO-World...)

这一时期的 YOLO 发展进入“集大成”阶段，引入了当时学术界各种先进的技术，可以归纳为两个

1.Bag of Freebies (免费包)：指那些在不增加推理时间的前提下提升性能的技巧。主要用在训练阶段。例如：更复杂的数据增强 (Mosaic, MixUp)、更优的损失函数 (CIoU Loss) 等。

2.Bag of Specials (特价包)：指那些会少量增加推理时间但能显著提升性能的模块。例如：注意力机制 (SE, CBAM)、路径聚合网络 (PANet)、新的激活函数 (Mish) 等。

近期的趋势：

无锚框 (Anchor-Free)：一些新版本开始抛弃预设的锚框，让网络直接学习物体的中心点和宽高，进一步简化了模型。

解耦头 (Decoupled Head)：将分类任务和定位任务的预测头分开，认为这两个任务有不同的侧重点，分开处理效果更好。

框架化和易用性：以 YOLOv5 和 YOLOv8 的开发者 Ultralytics 为代表，将算法封装得非常易用，几行代码就能完成训练和推理。

第五部分：关键技术细节和架构设计。

这部分我们将聚焦于现代YOLO（如YOLOv4/v5及以后版本）的内部构造，因为它们才是当今应用的主流。

我们将从三个层面深入：

宏观架构： 现代YOLO的三大核心组件是什么？

关键模块： 每个组件里最核心的设计思想是什么？

学习核心： 损失函数改进

一、 宏观架构：现代YOLO的三大件

我们可以将一个现代的YOLO网络拆开来看，它由三段组成：

输入图像 -> [Backbone (骨干网络)] -> [Neck (颈部)] -> [Head (头部)] -> 输出结果

1.Backbone (骨干网络): 这是整个网络的第一段。它的唯一任务就是对输入的图像进行“粗加工”，提取出各种层次的图像特征。就像我们的视觉神经，从最开始的边缘、颜色、纹理，到更深层次的轮廓和部件。

输入： 原始图片 (例如 640x640x3)

输出： 多个不同尺寸的“特征图 (Feature Map)”。例如，它可能会输出一个 80x80 (低阶、细节多)、一个 40x40 (中阶)、和一个 20x20 (高阶、语义信息强) 的特征图。

2.Neck (颈部): 这是最关键的第二段，也是现代YOLO相比早期版本最大的进化之一。它的任务是对Backbone产出的特征进行加工和融合。

为什么需要它 ：Backbone输出的高阶特征图（如20x20）虽然知道“这里有个东西像猫”，但由于尺寸太小，位置信息已经很模糊了。而低阶特征图（如80x80）虽然保留了丰富的细节和位置信息，但“不知道自己看的是什么”。Neck的作用就是将这两者完美地结合起来。

输入： 来自Backbone的多个特征图。

输出： 经过充分融合的、同样是多个尺寸的特征图。这些新的特征图，既有丰富的语义信息，又有精准的位置信息。

3.Head (头部): 它利用Neck送来的融合后的特征图，进行最终的预测。

输入： 来自Neck的融合特征图。

输出： 我们熟悉的边界框坐标、置信度和类别概率。这部分的工作就和我们上次讨论的解码、NMS流程紧密相连。

二、 关键模块深入解析

1. Backbone的核心：CSPNet (Cross Stage Partial Network)

现代YOLO的Backbone（如YOLOv5的CSPDarknet）普遍采用了一种名为 CSPNet 的思想。

要解决什么问题？ 传统的深度网络，信息在传递中容易“失真”或“遗忘”（梯度消失），而且计算量大。

CSPNet怎么做？ 它将进入一个处理阶段的特征图一分为二。一部分直接“走捷径”，几乎不做处理。另一部分则进入一系列复杂的处理模块（例如残差模块）。

最后，将这两部分重新拼接 (Concatenate) 在一起。

这样做的好处：保留原始信息： “走捷径”的那部分保证了最原始的特征信息不会丢失。

减少计算量： 只有一半的数据需要经过复杂计算，效率大大提升。

梯度更丰富： 避免了信息在深层网络中传递时的损耗，让网络学习得更好。

如果基础好的读者应该知道我说的就是加入残差结构。

2. Neck的核心：FPN + PANet

这是现代YOLO的精髓。Neck部分通常由两种结构组合而成：FPN 和 PANet。

FPN (Feature Pyramid Network): 自顶向下的特征融合

路径： 从Backbone最高阶、最抽象的特征图（20x20）开始。操作： 将其上采样（放大尺寸，如20x20 -> 40x40），然后与Backbone中原始的同尺寸特征图（40x40）进行融合。

目的： 这个过程，高阶特征在指导低阶特征，告诉他：“注意这个区域，这里很可能有个东西。” 它将高层级的语义信息传递给了低层级。

PANet (Path Aggregation Network): 自底向上的路径增强路径

在FPN完成之后，再反过来，从最低阶、融合后的特征图（80x80）开始。

操作： 将其下采样（缩小尺寸），再与更高阶的融合特征图进行二次融合。目的： 这次反向操作，是为了将低层级中精准的位置信息再补充回高层级。确认物体的精确边缘在这里。

总结： 通过 FPN (自顶向下) + PANet (自底向上) 这一来一回的“双向融合”，Neck最终产出的特征图，完美地做到了“鱼与熊掌兼得”——既知道是什么（语义），又知道在哪里（定位）。这对于检测不同大小的物体，尤其是小物体，至关重要。

三、 损失函数 (Loss Function)

我们知道模型通过“犯错”来学习，而“损失函数”就是用来量化的工具。总的损失 Total Loss 通常由三部分加权构成：

Total Loss = α * Loss_box + β * Loss_obj + γ * Loss_cls

1.定位损失 (Loss_box): 如何惩罚“框画歪了”

早期方法的问题： 早期直接计算 (x-x')² + (y-y')² ...，但这样无法反映框与真实物体之间的相对关系。

现代方法 (CIoU Loss): 现在普遍使用 CIoU (Complete-IoU) Loss。它不只考虑预测框和真实框的重叠面积 (IoU)，还额外惩罚两件事：

1.中心点距离： 两个框的中心点离得远不远？

2.长宽比： 两个框的形状像不像？

为什么CIoU好：即使两个框完全不重叠（传统IoU为0，模型学不到东西），CIoU依然能告诉模型“你应该往哪个方向移动你的框，以及如何调整形状，才能变得更好”。它提供了更全面的优化方向。

2.置信度/目标损失 (Loss_obj): 如何惩罚“有无颠倒”

这个损失的目标是让模型学会区分哪里有物体，哪里是背景。它惩罚两种错误：

False Positive: 把背景当成物体。

False Negative: 没能检测到存在的物体。

假如，一张图中绝大部分区域都是背景，这会导致正负样本极不均衡。

现代YOLO会采用一些策略（如Focal Loss的思想）来让模型更关注那些难分类的、有物体的区域。

3.分类损失 (Loss_cls): 如何惩罚“预测错误”

这个损失只在格子里确实有物体时才计算。

如果真实物体是“猫”，而你预测成“狗”，分类损失就会很高。

通常使用 BCE (Binary Cross-Entropy) Loss，它能很好地处理多标签分类问题（比如一个物体同时是“女人”和“人”）。

正是这些“深入”的细节，让YOLO从一个“快但不太准”的开创者，演变成了今天这样在速度和精度上都达到顶尖水平的算法架构。
