深度学习中的性能加速利器：深入浅出学习算子融合（Operator Fusion）

        在深度学习模型日益复杂的今天，模型性能优化变得至关重要。除了算法层面的改进，从计算底层寻找优化空间是提升模型推理速度、降低延迟的关键。算子融合（Operator Fusion）正是这样一种强大而有效的技术。本教程将从基本概念入手，深入剖析其工作原理，并结合 PyTorch 实例讲解。

1.基本概念：

本部分将介绍算子融合的基础知识，如果已具备相关背景，可直接跳至后续章节。

        算子（Operator）：指的是一个基本的操作，比如卷积（Conv2d）、批归一化（BatchNorm2d）、激活函数（ReLU）等。

        内存（Memory）：通常指 GPU 的显存（DRAM）。

        计算单元（Compute Unit）：指 GPU 上的 CUDA核心。

性能瓶颈：现代 GPU 的计算速度极快，但从显存中读取和写入数据的速度相对较慢。对于 Conv -> BN -> ReLU 这样的连续操作，标准流程是：

1. 读：从显存读取输入数据。
2. 算：执行 Conv 运算。
3. 写：将 Conv 的结果写回显存。（conv结束）
4. 读：从显存读取 Conv 的结果。
5. 算：执行 BatchNorm 运算。
6. 写：将 BatchNorm 的结果写回显存。（BN结束）
7. 读：从显存读取 BatchNorm 的结果。
8. 算：执行 ReLU 运算。
9. 写：将最终结果写回显存。（RELU结束）

我们发现发现，这样计算有着大量的“读/写”操作（内存访问）浪费。

算子融合（Operator Fusion）就是将这些连续的、可以合并的算子（BN,RELU）在计算层面上融合成一个“超级算子”。这个超级算子在一次内核启动（Kernel Launch）中，连续执行多个操作，而不需要将中间结果写回全局显存。

于是：Conv -> BN -> ReLU 融合后就变成了 ConvBNReLU：

1. 读：从显存读取输入数据。
2. 算：在计算单元内部，依次完成 Conv、BN、ReLU 的所有计算。
3. 写：将最终结果一次性写回显存。

2.算子融合的优势：

1. 减少内存访问：这是最核心的优势，显著降低数据搬运延迟。
2. 减少计算内核启动开销：每次调用一个独立的算子都需要一次 GPU 内核启动，这本身也有开销。融合后，多次启动变为一次。
3. 提升缓存利用率：数据在计算单元的缓存（SRAM）中被连续使用，效率更高。

3. 融合的原理：

        这部分内容会稍微硬核一些，涉及计算机体系结构和编译器的一些基本概念。如果不是想要特别深入的了解，可以跳过。要理解融合为何有效，首先必须理解现代计算硬件（尤其是GPU）的性能瓶颈。

GPU的两个核心指标：

        1.计算能力 (Compute Power / FLOPS)：指GPU每秒能执行的浮点运算次数。这个指标增长得非常快，得益于更多的计算核心和更高的时钟频率。

        2.显存带宽 (Memory Bandwidth)：指GPU每秒能从其全局显存（VRAM）中读取或写入数据的总量。这个指标的增长速度远远落后于计算能力的增长。

        这种不平衡导致了所谓的 “内存墙” (Memory Wall) 问题：GPU的计算核心常常因为等待数据从缓慢的显存中传来而处于空闲状态。 换句话说，计算核心再大，显存带宽太小，也跑不快。

我们将深度学习中的算子（Operator）分为两类：

        1.计算密集型 (Compute-Bound)：算子的计算量远大于其数据读写量。例如，大型矩阵乘法或大通道数的卷积。对于这类算子，性能主要取决于GPU的计算能力。

        2.访存密集型 (Memory-Bound)：算子的数据读写量远大于其计算量。例如，ReLU, Add, BatchNorm, Dropout 等元素级（Element-wise）操作。对于这类算子，性能主要受限于显存带宽。

        残差模块中的 BatchNorm 和 ReLU 就是典型的访存密集型算子。它们本身的计算非常简单，但它们需要将整个特征图（Feature Map）从显存读入，计算完后再写回显存。这个过程的耗时主要花在了数据搬运上，而不是计算上。

        算子融合的根本目标就是最小化与全局显存（Global Memory）的交互次数。它通过将多个连续的算子合并成一个单一的、更大的GPU计算任务（称为一个 Kernel）来实现这一点。

我们用一个生动的“工厂流水线”比喻来解释：

场景一：未融合的流水线（Eager Mode）

一条流水线，有三个工人（Kernel）：

        1.工人A (Conv2d)：从一个巨大的仓库（全局显存）里取来原材料（输入Tensor），进行卷积加工，然后将半成品放入仓库的另一个货架上。

        2.工人B (BatchNorm2d)：等工人A完成后，他再去仓库的那个货架上，把半成品取出来，进行标准化处理，处理完再放回仓库的新货架。

        3.工人C (ReLU)：等工人B完成后，他再去仓库把处理过的半成品取出来，进行激活操作，最后把成品放回仓库。

问题：

1. 往返仓库的耗时 (Memory Access Latency)：每次去仓库取货、放货都非常耗时。这是主要的性能瓶瓶颈。
2. 任务启动的开销 (Kernel Launch Overhead)：每次调度一个工人开始工作，都需要一套启动指令和准备工作。当任务本身很简单时（比如ReLU），这个启动开销就显得很浪费。

这就是PyTorch默认的Eager模式的执行方式。每个nn.Module的forward调用都是一次独立的Kernel启动和一次完整的数据读写循环。

现在，我们把这三个工人换成一个连接在一条流水线上变成一组工人（Fused Kernel）。

一组工人(Fused Conv-BN-ReLU Kernel)：

        1.一次性从仓库（全局显存）里取来原材料（输入Tensor）。

        2.工作台上（GPU片上高速缓存，如寄存器/L1 Cache），连续完成三道工序：卷积 -> 标准化 -> 激活。

关键：卷积产生的中间结果，没有放回仓库，而是直接递给了下一步的标准化处理。标准化的结果也没有放回仓库，而是立即用于激活。这些中间数据一直在高速工作台上流转。

所有工序完成后，才将最终的成品一次性放回仓库（全局显存）。

优化后：

        数据局部性 (Data Locality)：中间数据在GPU芯片内部极高速的缓存中，避免了与缓慢的全局显存进行的往返交互。这是性能提升的最主要来源。

        减少启动开销：从三次任务启动减少到一次，降低了CPU与GPU之间的通信开销。

4.融合的方法：

以卷积残差模块为例:

我们来看一个标准的残差模块，它包含一个卷积分支和一个恒等映射identity（或1x1卷积）分支。我们主要关注其核心的卷积分支：

代码如下：

import torch
import torch.nn as nn

# 一个典型的卷积 -> BN -> ReLU 序列
class ConvBNReLU(nn.Sequential):
    def __init__(self, in_channels, out_channels, kernel_size=3, stride=1, padding=1):
        super().__init__(
            nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding, bias=False),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )

# 残差模块
class ResidualBlock(nn.Module):
    def __init__(self, channels):
        super().__init__()
        self.conv_branch = ConvBNReLU(channels, channels)
        # 加上残差连接
        # self.shortcut = nn.Identity() # 恒等映射

    def forward(self, x):
        out = self.conv_branch(x)
        residual = x
        out += residual
        return out

在forward函数中，计算流是： Input -> Conv2d -> BatchNorm2d -> ReLU -> Add -> Output

未经优化的执行流程：

1. Kernel 1 (Conv2d): 读取Input，计算卷积，结果Conv_Out写入显存。
2. Kernel 2 (BatchNorm2d): 读取Conv_Out，计算BN，结果BN_Out写入显存。
3. Kernel 3 (ReLU): 读取BN_Out，计算ReLU，结果ReLU_Out写入显存。
4. Kernel 4 (Add): 读取ReLU_Out和residual，计算相加，最终结果Output写入显存。

可以看到，中间结果 Conv_Out, BN_Out, ReLU_Out 都被完整地写入和读出了一遍，造成了大量的显存带宽浪费。

在现代PyTorch (2.0及以后版本) 中，实现算子融合最简单、最强大的方式是使用 torch.compile。

torch.compile 是一个即时编译器（Just-In-Time, JIT），它的工作流程大致如下：

1. Graph Acquisition (图捕获)：torch.compile 使用一个名为 TorchDynamo 的技术来安全地捕获Python代码执行的计算图
2. Graph Lowering (图降级)：将捕获到的计算图转换成一种更底层的、与硬件无关的中间表示（IR）。
3. Graph Compilation (图编译)：由后端编译器（如 TorchInductor）接管。TorchInductor会分析这个IR，进行各种优化，其中就包括算子融合。它会智能地识别出像 Conv->BN->ReLU 这样的可融合模式，并将它们合并成一个优化的Kernel。TorchInductor通常会将这些融合后的算子编译成高效的Triton或C++代码。

只需要一行代码，就可以让PyTorch自动完成优化工作。

# 原始模型
model = ResidualBlock(channels=128)

# 使用torch.compile进行优化
optimized_model = torch.compile(model)

伪代码逻辑如下：

// Fused Kernel伪代码
__global__ void fused_conv_bn_relu(float* input, float* output, /* other params */) {
    // 1. 从全局显存加载一小块输入数据到共享内存(Shared Memory)或寄存器(Registers)
    // ... load data ...

    // 2. 在片上执行卷积计算
    float conv_result = perform_convolution(...);

    // 3. 立即用卷积结果进行BN计算，参数(gamma, beta, mean, var)已预先加载
    float bn_result = (conv_result - mean) / sqrt(var + epsilon) * gamma + beta;

    // 4. 立即用BN结果进行ReLU计算
    float relu_result = max(0.0f, bn_result);

    // 5. 将最终结果写回全局显存
    output[...] = relu_result;
}

在这个融合的Kernel中，conv_result 和 bn_result 都是存在于GPU核心旁边的极快存储中的临时变量，它们未被写入到位于显卡PCB板上的全局显存颗粒中。

在推理（Inference/Eval模式） 阶段，融合可以做得更彻底。

BatchNorm层的均值（running_mean）和方差（running_var）是固定的。因此，它的线性运算可以被数学上折叠（Fold） 到前面的卷积层中。

假设我们有一个输入 x，它先经过一个卷积层，再经过一个批标准化（BN）层。

我们来看数学公式：

卷积层 (Conv2d)的计算是：

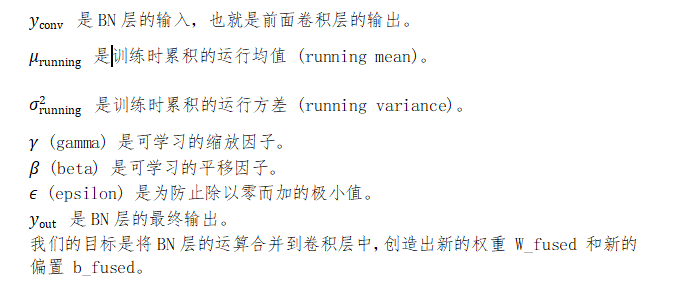

批标准化层 (BatchNorm2d)：

第1步：代入

将第一个公式（卷积层输出）代入第二个公式（BN层）中的 y_conv：

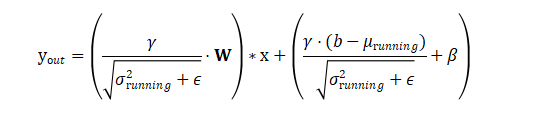

第2步：展开与重新组合

现在，我们对这个公式进行代数变换，把与输入 x 相关和不相关的项分开。

首先，把分母提出来，整理括号里的项：

第3步：定义新的权重和偏置

观察上面的公式，它已经变回了 (新权重 * x) + 新偏置 的形式！我们只需要定义：

融合后的新权重 W_fused:

融合后的新偏置 b_fused:

注意：如果原始卷积层没有偏置（bias=False），那么上式中的 b 就当作 0 来计算。

经过融合，原来的 Conv -> BN 两步计算，现在可以被一个单一的、带有新权重和新偏置的卷积层完全等效替代：

yout​=Wfused​∗x+bfused​

在推理时，编译器或部署工具会预先计算好 W_fused 和 b_fused。这样一来，原始的BN层就彻底消失了，它的所有数学作用都被完美地吸收进了卷积层。这不仅减少了一次内存读写和一次Kernel启动，还消除了BN层本身的计算，从而带来显著的加速效果。

5.总结

算子融合是深度学习性能优化的良好方法，它通过将多个操作合并为单一内核，从根本上解决了由内存访问延迟引起的性能瓶颈。

对于日常训练和开发，torch.compile 提供了最便捷、最智能的自动化融合方案。

对于追求极致推理性能的部署场景，手动折叠（如 Conv+BN Folding） 等技术能提供更进一步的优化。

希望本教程能帮助大家更好地理解并应用算子融合技术。
