安科瑞光伏电站防孤岛保护装置的组成及工作原理

一、引言
随着光伏发电技术的快速发展，分布式光伏电站的并网规模不断扩大。然而，光伏系统在运行中可能面临“孤岛效应”的威胁：当电网因故障或检修停电时，光伏电站未能及时检测到电网断电，继续向本地负载供电，形成脱离大电网的独立供电系统（即孤岛）。孤岛效应不仅威胁电网维修人员的安全，还可能因电压和频率失控导致设备损坏。因此，防孤岛保护装置成为光伏电站并网的关键设备之一。安科瑞（Acrel）作为国内知名的电力监控与保护解决方案提供商，其防孤岛保护装置凭借高精度、高可靠性，在行业内得到广泛应用。

二、安科瑞防孤岛保护装置的组成
安科瑞防孤岛保护装置是一种智能化电力保护设备，其核心功能是实时监测电网状态，并在孤岛发生时快速切断光伏电站与电网的连接。装置的主要组成模块包括：

1. 电压/电流监测模块
   - 通过高精度电压互感器（PT）和电流互感器（CT）实时采集电网的电压、电流信号。
   - 监测电网电压的幅值、相位和频率，为孤岛检测提供数据基础。

2. 频率检测模块*
   - 分析电网频率的波动情况。当电网断电时，光伏电站与本地负载的功率不平衡可能导致频率偏移，该模块可快速识别异常。

3. 主动扰动模块
   - 采用主动式防孤岛策略，例如主动频率偏移（AFD）或电压相位跳变，向电网注入微小扰动信号。若电网正常，扰动会被电网吸收；若电网断电，扰动会导致本地系统参数显著变化，从而触发保护动作。

4. 通信模块
   - 支持RS485、以太网或无线通信（如4G/5G），与光伏电站监控系统或电网调度中心实时交互数据。
   - 可接收远程指令（如计划性停电时的闭锁信号），提升保护的灵活性。

5. 断路器控制单元
   - 在检测到孤岛后，驱动断路器或接触器分断，实现光伏电站与电网的物理隔离。
   - 动作时间通常小于2秒，符合国家标准（如GB/T 19964-2012）。

三、工作原理
防孤岛保护的核心在于快速、准确地判断电网是否处于断电状态，其工作原理可分为以下步骤：

1. 实时监测电网参数
   - 装置持续采集电网电压、频率、相位等参数，并与预设阈值（例如电压允许范围±10%、频率允许范围49.5-50.5Hz）进行对比。

2. 被动检测与主动检测结合
   - 被动检测：通过监测电压和频率的异常来判断孤岛。例如，当电网断电后，若光伏电站输出功率与本地负载不匹配，电压或频率会迅速超出阈值。
   - 主动检测：向电网注入特定扰动信号。若电网正常，扰动会被大电网“淹没”；若电网断电，扰动会引发本地系统参数显著变化，从而触发保护。

3. 逻辑判断与保护动作
   - 当电压、频率超过阈值，或主动扰动检测到孤岛特征时，装置启动保护逻辑。
   - 首先尝试调节逆变器输出（如有权限），若无效则立即发出分闸指令，断开光伏电站与电网的连接。

4. 故障记录与告警
   - 装置记录事件波形、动作时间和故障类型，并通过通信模块上传至监控平台，便于后续分析。

四、安科瑞产品的技术特点
1. 高精度测量：采用16位AD采样芯片，电压/频率检测精度达0.2级。
2. 快速响应：从检测到孤岛至断路器动作，全程时间≤1.5秒。
3. 智能算法：结合FFT（快速傅里叶变换）和滑差频率检测，降低误判率。
4. 兼容性强：支持多种通信协议（Modbus、IEC 61850等），适配不同品牌逆变器。

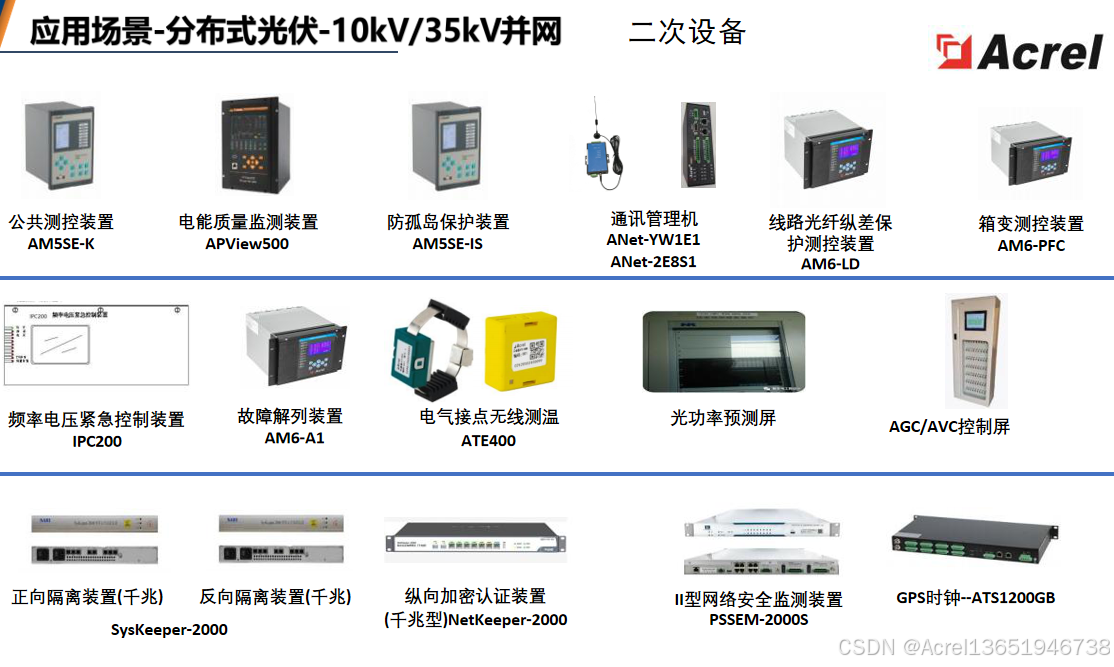

五、应用场景
安科瑞防孤岛保护装置广泛应用于：
- 分布式光伏电站（户用、工商业屋顶电站）
- 储能系统并网点
- 微电网与多能互补系统

六、结语
防孤岛保护是保障光伏电站安全并网的核心技术之一。安科瑞的防孤岛保护装置通过多模块协同工作，结合被动检测与主动扰动策略，实现了对孤岛效应的高效识别与快速隔离。随着光伏与储能的深度融合，未来防孤岛技术将进一步向智能化、多能源协同保护的方向发展，为新型电力系统的安全稳定运行提供坚实保障。
