看 APView400 如何为电力系统 “把脉问诊”

前言

在现代社会，电力如同空气和水一样，是我们生活和生产中不可或缺的重要能源。然而，电能质量的好坏却直接影响着电力系统的稳定运行以及各类用电设备的正常工作。今天，让我们一同走进 APView400 电能质量在线监测装置的世界，看看它是如何像一位专业的医生一样，为电力系统 “把脉问诊”，守护电能质量的。

APView400 的 “超强大脑”：高性能硬件平台

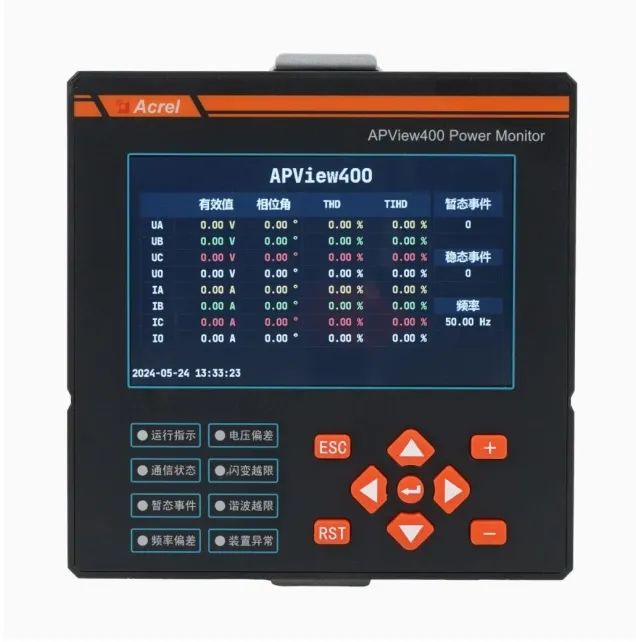

APView400

APView400 拥有如同 “超强大脑” 般的高性能硬件平台。它基于 Xilinx SoC 构架的双 ARM 内核处理器，其中 ARM1 就像一位智慧的 “数据指挥官”，负责运行嵌入式 Linux、各种网络协议，管理 Web 服务器，还精心处理电能质量数据的存储、统计与分析工作；ARM2 则宛如一双极其敏锐的 “电眼”，专注于数据采样和电能质量数据计算，其高达每周波 1024 点的采样率，就如同给电力系统装上了一个超高分辨率的 “监测镜头”，哪怕是最细微的电能变化也能精准捕捉，确保数据测量的高度准确性，为后续的诊断提供可靠依据。同时，配备的 32GB 工业级大容量 SD 卡，如同一个海量的 “电力病历库”，能够长期存储事件记录与故障波形等重要数据，随时可供查阅分析。

APView400 的 “沟通桥梁”：丰富接口资源

APView400

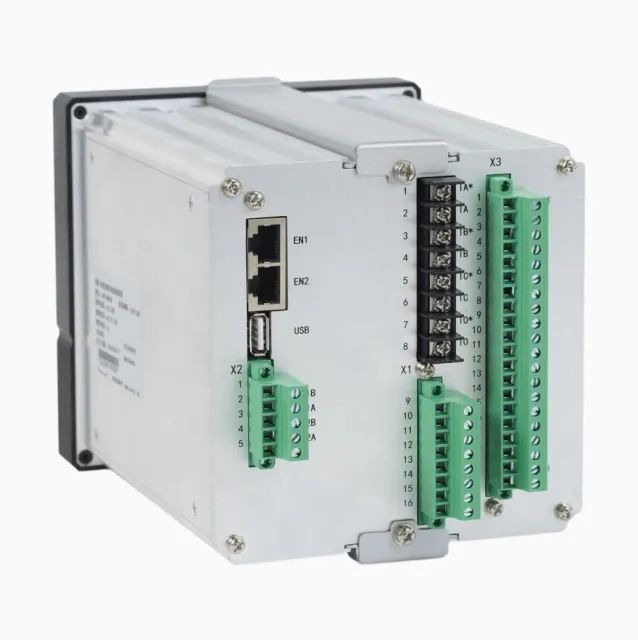

背部端子

这款装置具备丰富的接口资源，仿佛是一座连接电力系统各个部分的 “沟通桥梁”。它拥有 4 路交流电压和 4 路交流电流接口，这就像是为电力系统的电流和电压信息开辟了多条 “信息大道”，全面感知电力系统的运行状态；5 路可编程无源继电器出口和 5 路有源开关量输入接口，如同电力系统的 “神经末梢”，实现对外部设备的精确控制和信号采集，使 APView400 能够与其他设备紧密协作；2 路 RS485 串行通讯接口和 2 路以太网接口，就像是两条 “数据高速公路”，支持多种通讯协议，不仅能快速读取所有被测量参数，还能实现与其他设备高效稳定的数据交互，确保信息传递的及时性和准确性，同时为装置的升级维护提供了便捷途径；1 路 USB 接口则像是一把 “万能钥匙”，在装置维护时发挥重要作用。

APView400 的 “坚固铠甲”：可靠性设计

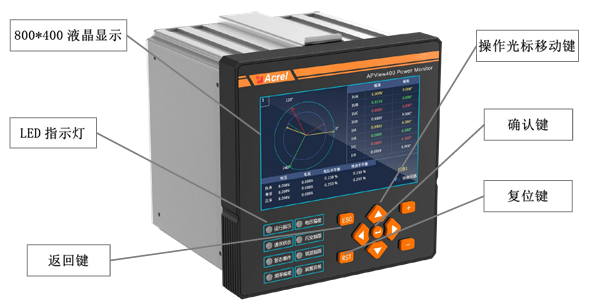

APView400

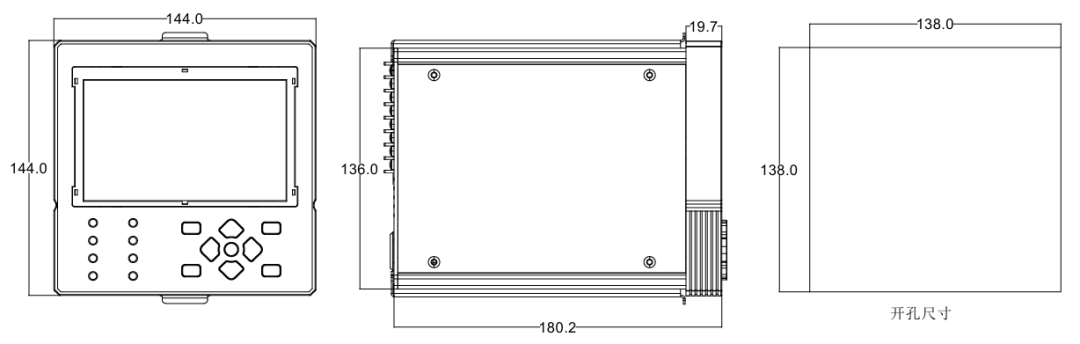

外形尺寸

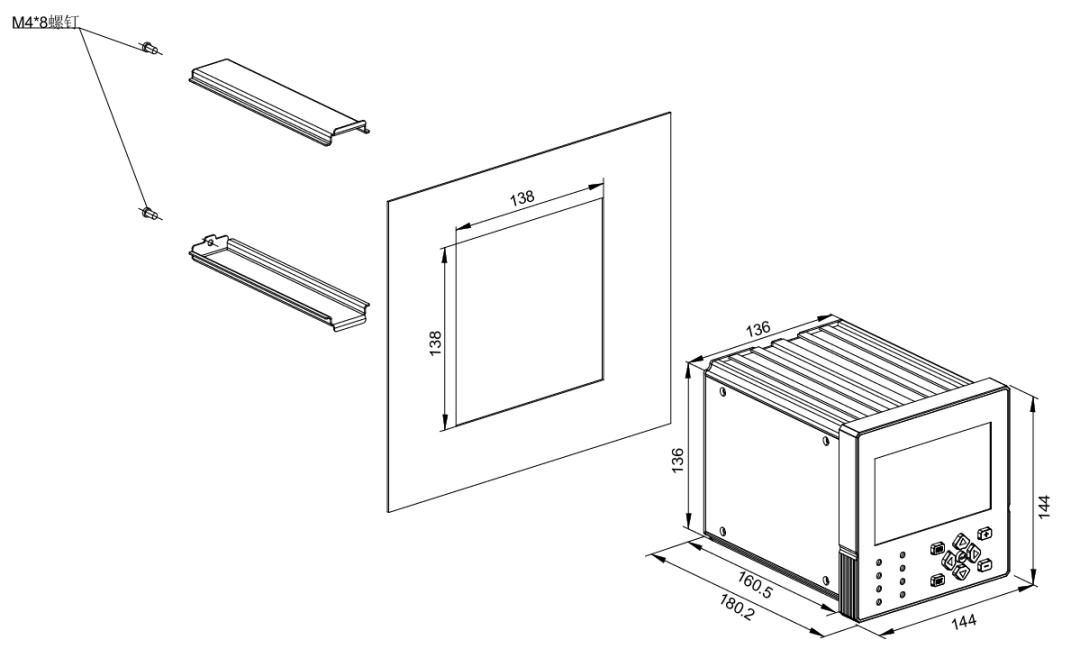

安装示意

在复杂多变的电力环境中，APView400 犹如一位身披 “坚固铠甲” 的勇士。其软硬件持续完善的自检功能，恰似勇士的 “自我防御机制”，时刻警惕自身是否存在问题，一旦发现异常便能及时自我修复。它成功通过多项电磁兼容检测认证，面对电快速瞬变脉冲群、静电放电、浪涌等干扰时，展现出超强的抗干扰性能，如同铠甲具备强大的 “魔法护盾”，有效抵御外界干扰，始终稳定运行，为电力系统提供准确可靠的监测服务，确保在各种恶劣条件下都能坚守岗位，不被干扰因素所影响。

APView400 的 “诊断专长”：全面监测功能

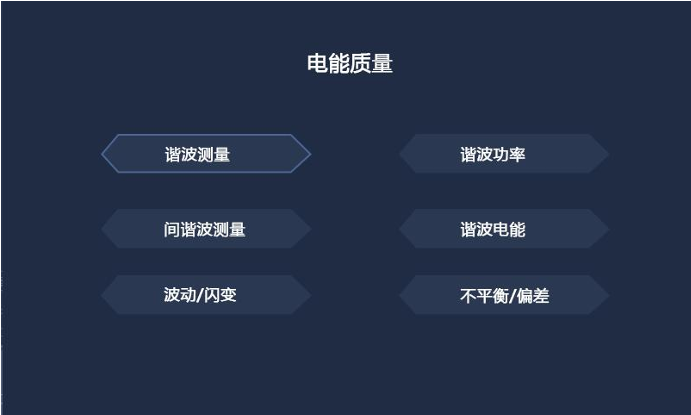

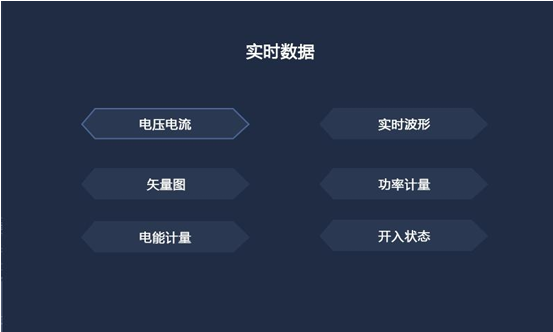

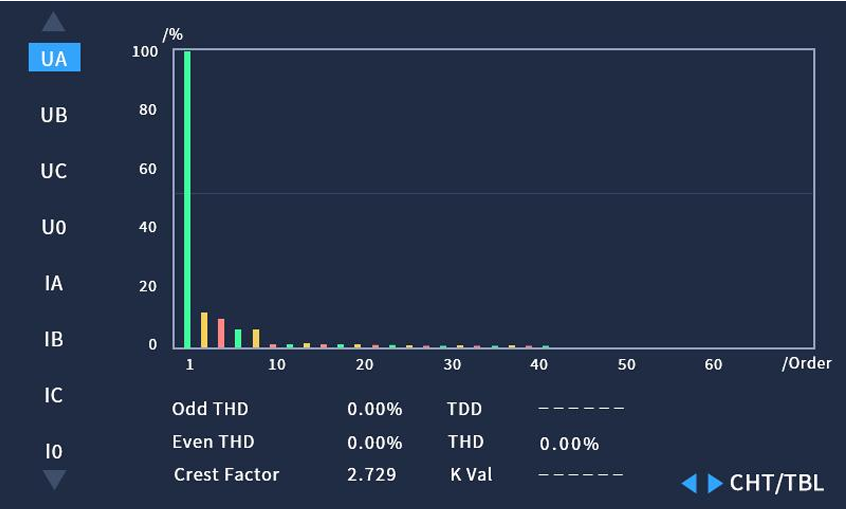

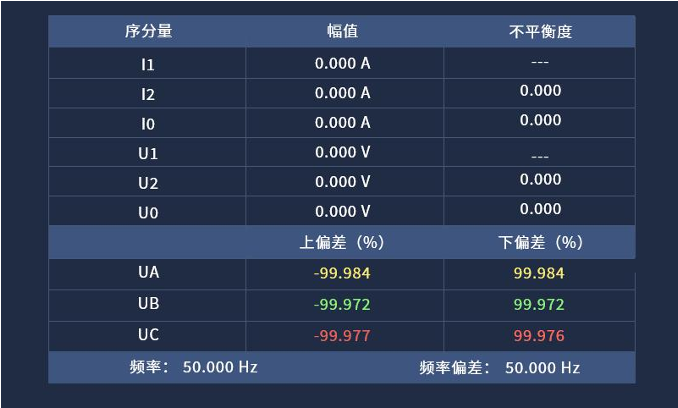

APView400 堪称电力系统的 “全能诊断专家”，具备全面且细致入微的监测功能。它能实时监测电压、电流有效值、频率、功率等基本参数，如同医生检查病人的基本生命体征一样准确无误。不仅如此，它还能像一位资深的 “电能质量专家医生”，深入分析谐波（2 - 63 次）、间谐波（0.5 - 62.5 次）、不平衡度、电压波动与闪变、电压暂升 / 暂降 / 中断、电流 / 电压瞬态等复杂电能质量指标。例如，在谐波监测方面，它能精准检测出各次谐波的有效值、含有率、相角、总畸变率等详细信息，就像在嘈杂的音乐中准确分辨出每一个不和谐音符，帮助用户及时发现并解决谐波污染问题，避免谐波对电力系统和用电设备造成损害。

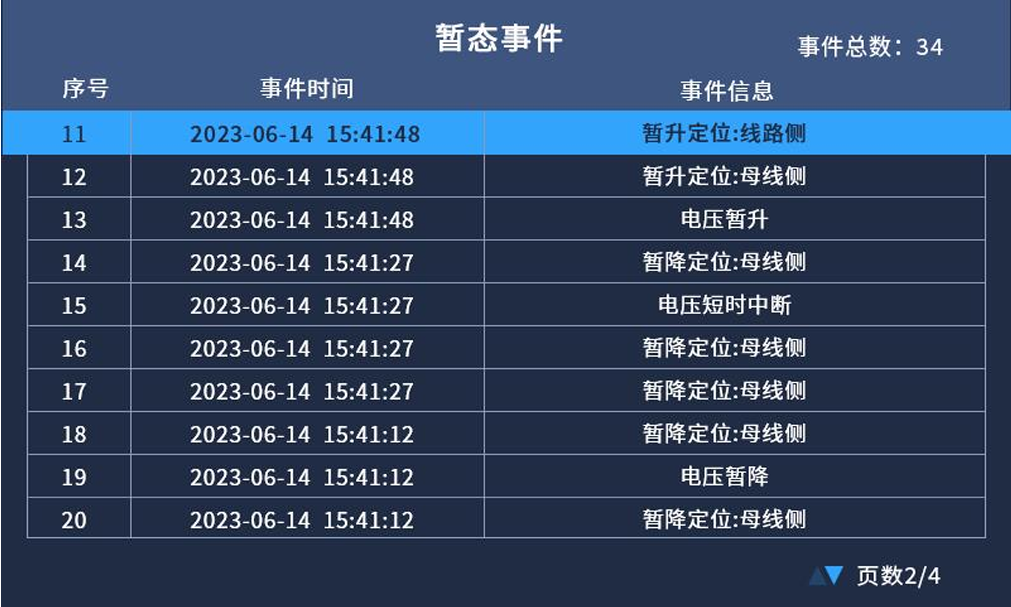

在电压波动与闪变监测中，APView400 可以精确测量电压波动值和闪变值，评估其对灯光等设备的影响，就如同检测光线强度的变化是否会影响人们的视觉感受一样。对于电压暂升 / 暂降 / 中断，它能详细记录事件发生的时间、持续时长、电压幅值变化等信息，帮助用户快速定位问题源头，判断是系统故障、设备启动还是其他原因引起的，如同交通警察在道路上监测车辆行驶状况，一旦出现异常就能及时发现并处理。而在电流 / 电压瞬态监测方面，它能够捕捉到瞬间的电流 / 电压变化，为分析雷电或开关操作等引起的瞬态过电压对设备的影响提供依据，如同给电力系统安装了一个 “瞬间记录仪”，任何短暂的异常都能被记录下来。

APView400 的 “预警系统”：智能告警与录波

当电力系统出现异常时，APView400 立即化身成一个敏锐的 “预警系统”。它能根据用户设定的稳态、暂态、瞬态电能质量指标限值，迅速启动告警功能，如同警报器及时发出警报信号。一旦告警触发，它会像一位严谨的 “记录员”，详细记录事件发生的时间、类型等信息，并精准触发录波功能，保存故障发生前后的波形数据。这就好比飞机上的黑匣子，为后续的故障分析和处理提供了宝贵的依据，帮助电力运维人员快速定位问题根源，及时采取有效措施，使电力系统尽快恢复正常运行。

APView400 的 “数据管家”：本地 PQDIF 文件生成

APView400 还具备本地 PQDIF 文件生成功能，宛如一位高效的 “数据管家”。它将统计数据以 PQDIF 文件格式精心保存，记录数据涵盖 2h 内的故障录波波形和稳态数据，包括每分钟的 “最大值”“最小值”“平均值”“均方根值”“95% 概率值” 等详细信息。这些数据通过工具软件查看，能清晰呈现线路变化趋势，为电力系统的运行分析和优化提供有力支持，帮助用户更好地了解电力系统的运行状况，做出科学合理的决策。

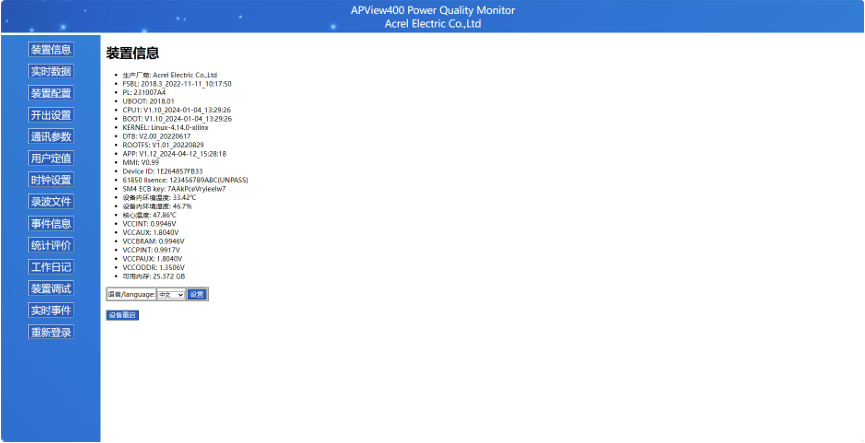

APView400 的 “远程窗口”：Web 功能

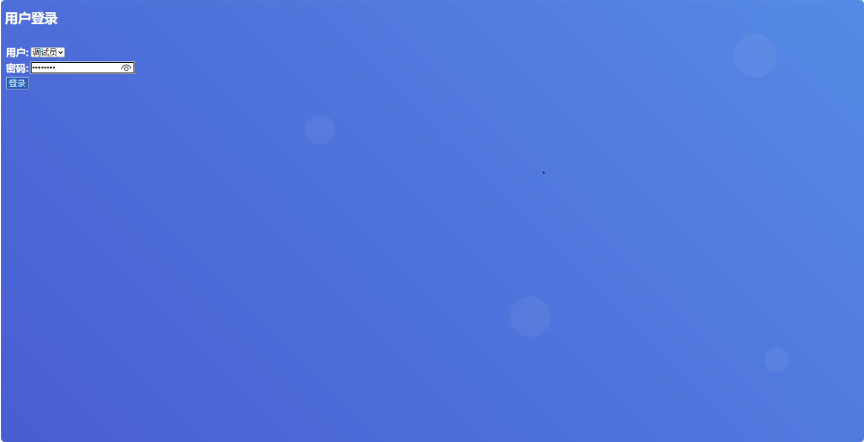

集成的 Web Server 功能，为 APView400 打开了一扇通往远程监控的 “便捷窗口”。用户只需通过浏览器，就能像透过一扇透明的窗户一样，实时查看电能质量数据和设置装置参数。不同权限等级的用户（“游客”“管理员”“调试员”）使用不同密码登录，确保了系统的安全性和数据的保密性。这种便捷的远程监控方式，使用户无论身在何处，都能随时掌握电力系统的运行状况，及时发现问题并进行处理，如同为用户配备了一个 “随身电力助手”。

APView400 的 “应用舞台”：广泛的应用场景

工业制造场景

在工业生产中，各类精密制造设备对电能质量要求极高。APView400 可实时监测工厂供电系统的电能质量，如在机械加工车间，一旦检测到电压暂降或谐波超标，它会及时告警。这有助于企业避免因电能质量问题导致的生产设备损坏、产品次品率增加等问题，保障生产的连续性和产品质量，为企业节省大量维修成本和生产损失。

数据中心场景

数据中心承载着海量数据的存储和处理任务，其设备对电能稳定性极度敏感。APView400 持续监测数据中心的电力供应，当出现电压波动或频率偏差时，迅速发出预警并记录详细数据。这使得运维人员能够及时调整电力系统，确保服务器等设备正常运行，避免因电力故障引发的数据丢失、服务中断等严重后果，保障数据中心的高效稳定运行。

商业建筑场景

大型商场、写字楼等商业建筑内有众多照明设备、电梯、空调等用电设备。APView400 通过监测电能质量，能有效防止因电压闪变导致的灯光闪烁影响顾客购物体验，或因谐波问题造成的电梯、空调等设备故障。同时，精准的监测数据有助于物业合理安排设备维护和优化用电策略，降低运营成本，提升商业建筑的整体管理水平。

医疗设施场景

医院的医疗设备如核磁共振仪、心电图机等对电能质量要求严苛。APView400 不间断地监测医院电力系统，在供电出现异常时，快速告警并提供准确的故障信息。这为医院保障医疗设备正常运行、确保患者诊断和治疗不受影响提供了有力支持，守护着患者的生命健康安全。

结论

APView400 电能质量在线监测装置凭借其卓越的性能和丰富的功能，成为电力系统中不可或缺的 “守护者”。它能够及时发现并解决电能质量问题，保障电力系统的稳定运行，为我们的生活和生产提供可靠的电力保障。在智能电网建设不断发展的今天，APView400 将继续发挥重要作用，助力电力系统更加健康、高效地运行。
