阳台光伏电流互感器阳台储能计量方案

什么是阳台光伏互感器

通常指的是防逆流互感器，是一种用于阳台光伏系统的电力保护装置，主要用于监测和控制电流流向，防止多余电力逆向流入电网。

作用：保障电网安全稳定运行，避免因光伏系统发电功率大于家庭负载功率时产生的逆流现象对电网造成冲击和安全隐患；使阳台光伏系统符合相关电力法规要求，避免法律风险；提高系统能源利用效率，避免能源浪费。

工作原理：

基于电磁感应定律，当电流通过互感器的一次侧线圈时，会在二次侧线圈中产生一个与一次侧电流方向相反的感应电流。

在阳台光伏系统中，互感器实时监测电流流向，当检测到逆流现象时，会立即向逆变器发出信号，逆变器接收到信号后降低其输出功率，从而防止电力逆向流入电网。

安科瑞阳台光伏互感器规格简介

AKH-0.66/K-Φ16系列开口电流互感器，产品外形美观，安装、接线方便，主要用于电力运维及用电改造项目，一般输出为 AC 5A（

其它规格请咨询） 标准信号，具有体积小、精度高、带载能力强、安装方便等优点。

安科瑞防逆流互感器具有众多显著特点。首先，产品外形美观，安装和接线都十分方便。例如，专用于通讯机房 100A 及以下配电系统改造，可与 AMC16 多回路监控仪表配合使用。其次，翻盖式设计能让用户清楚看到二次引线接线情况，方圆组合孔型既可穿越电缆，也可穿越汇流排，作为交流电流信号采集元件，一般与电气测量仪表配套使用。

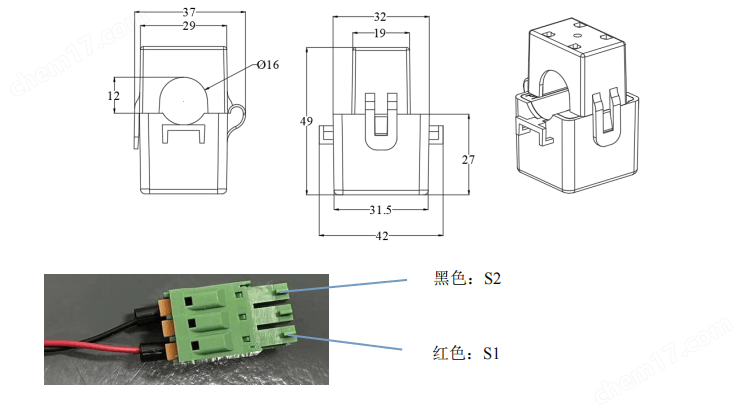

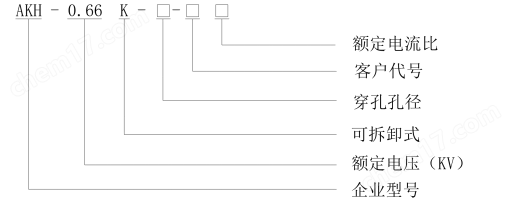

（二）型号说明与规格尺寸 安科瑞 郭海棚 198 2138 0729

注：引线长度为 2 米 2*26AWG 护套线，线头压接冷压头（0510），在冷压头上接端子，端子型号为：（PLTB1.5-03-B-3.81-SP2 SP0）

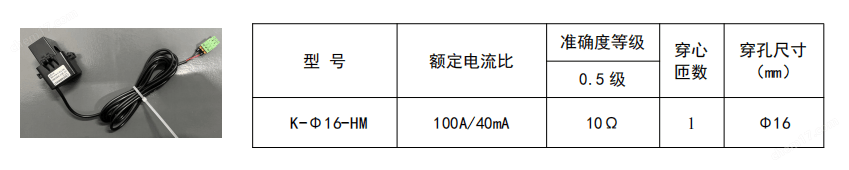

（三）参数对照表与使用环境

通过参数对照表，用户可以清晰地了解不同型号互感器的各项技术参数，以便做出更准确的选择。

使用环境

（1）额定工作电压 AC0.66kV（等效 AC0.69kV，GB/T 156-2017）

（2）额定频率 50-60Hz

（3）环境温度-30℃~70℃

（4）海拔高度≤3000m

（5）工频耐压 3000V/1min 50Hz

（6）用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所

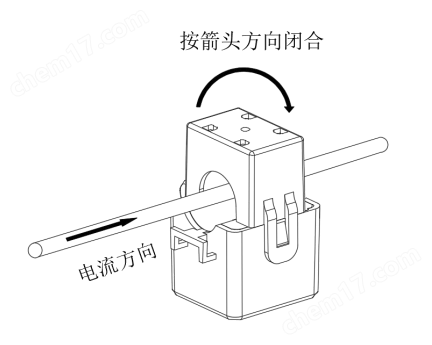

（四）安装方式与注意事项
