1.PZ72L-DE直流电力仪表产品介绍

1.1产品概述

PZ72L-DE直流电力仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、、通讯、开关量输出进行设置与控制。

应用范围：

适用于直流屏、太阳能发电、电信基站等直流系统的电力参数检测。

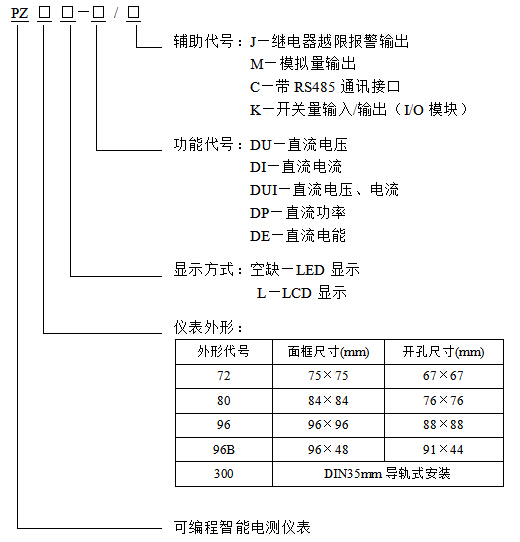

1.2型号说明

1.3技术参数

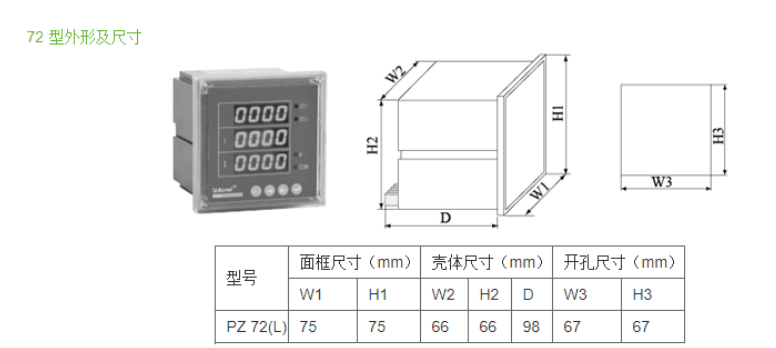

1.4外形尺寸

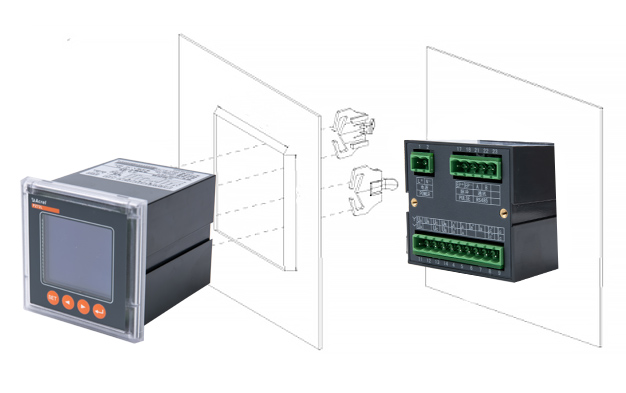

1.5安装示意图

安装步骤：安装方式为屏装式，采用两侧卡扣挤压固定，具体操作如下：

1、在配电盘上，选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔

2、把仪表插入配电盘仪表孔中，插入仪表后，用卡扣固定安装。

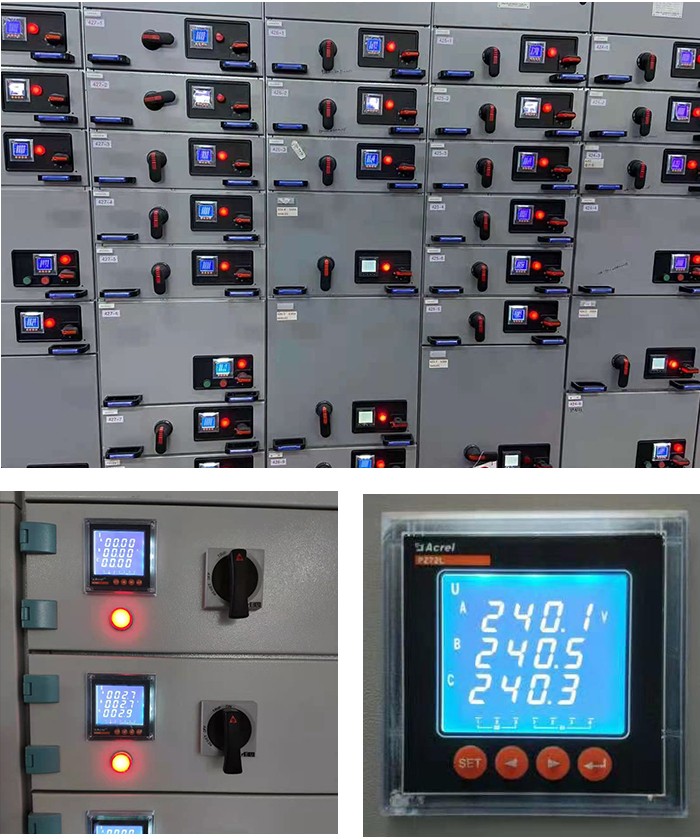

1.6现场安装图

订货范例：

具体型号：PZ72-DE/C

技术要求：输入电压DC 0-1000V；输入范围：0~2500A（外置分流器或霍尔元件，量程可编程设定）；准确级0.5级。

通讯协议：RS485接口 Modbus/RTU协议；DL/T645-2007 协议

辅助电源：85～265VAC/DC，20～60VDC

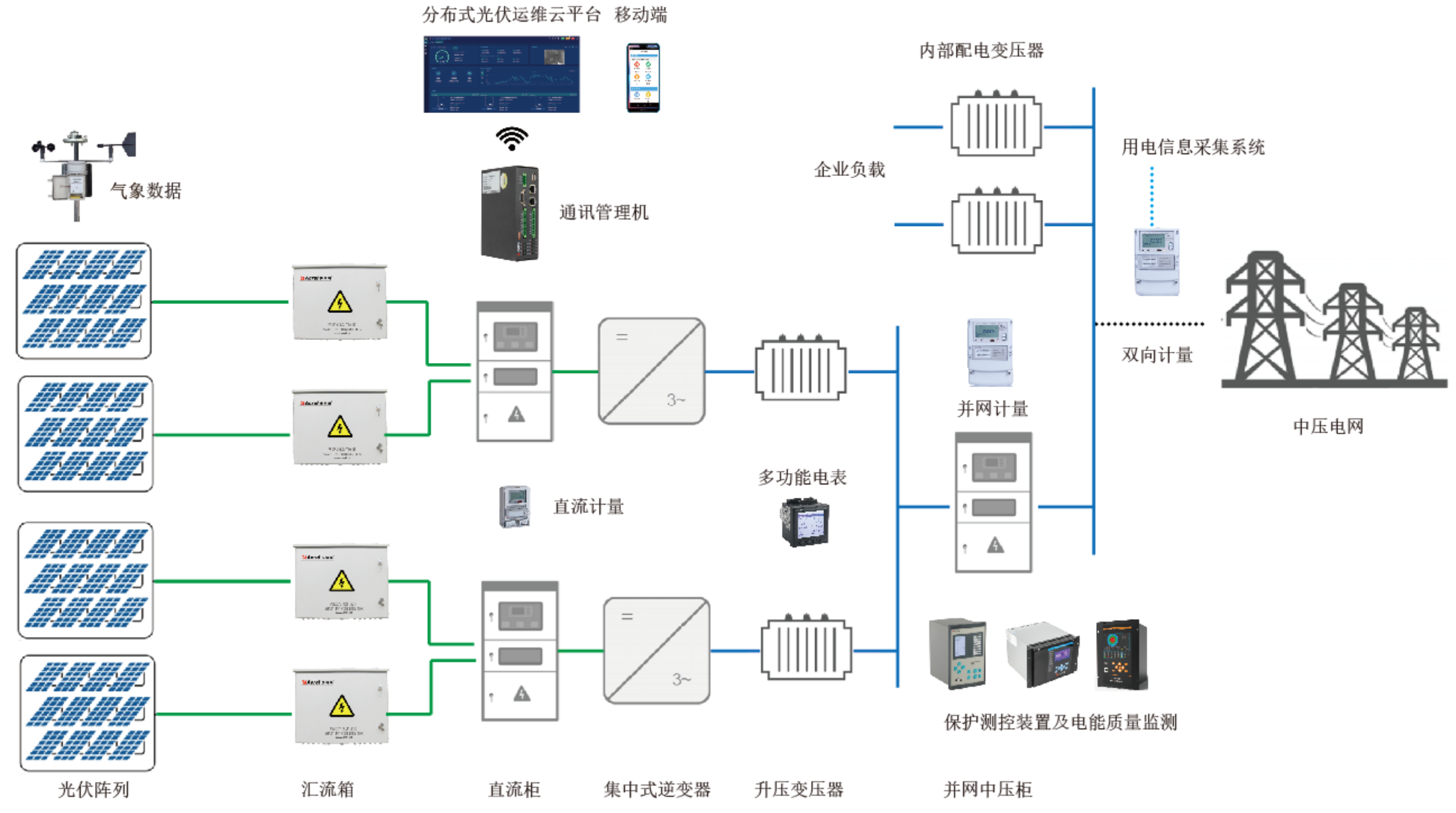

2.针对光伏电站的运维难，分布广等问题，安科瑞推出了分布式光伏运维平台。

 综合看板

1、显示所有光伏电站的数量，装机容量，实时发电功率。

2、累计日、月、年发电量及发电收益。

3、累计社会效益。

4、柱状图展示月发电量

电站状态

1、电站状态展示当前光伏电站发电功率，补贴电价，峰值功率等基本参数。

2、统计当前光伏电站的日、月、年发电量及发电收益。

3、摄像头实时监测现场环境，并且接入辐照度、温湿度、风速等环境参数。

4、显示当前光伏电站逆变器接入数量及基本参数。

逆变器状态

  1、逆变器基本参数显示。

  2、日、月、年发电量及发电收益显示。

  3、通过曲线图显示逆变器功率、环境辐照度曲线。

  4、直流侧电压电流查询。

  5、交流电压、电流、有功功率、频率、功率因数查询。

电站发电统计

1、展示所选电站的时、日、月、年发电量统计报表。

2、用户选中电站，点击图表，即可查看曲线图和柱状图。
