1.  ADW310无线计量仪表产品介绍

1.1产品概述

ADW310无线计量仪表主要用于计量低压网络的有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持 RS485 通讯和 Lora、4G 等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的电能计量、运维监管或电力监控等需求。

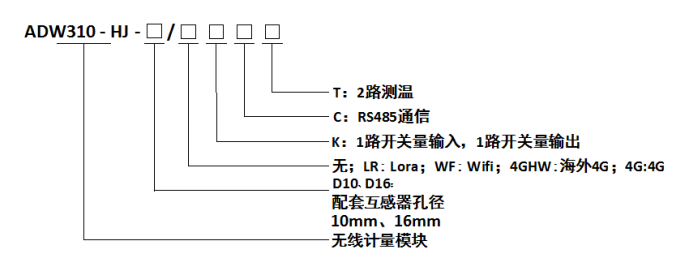

1.2型号说明

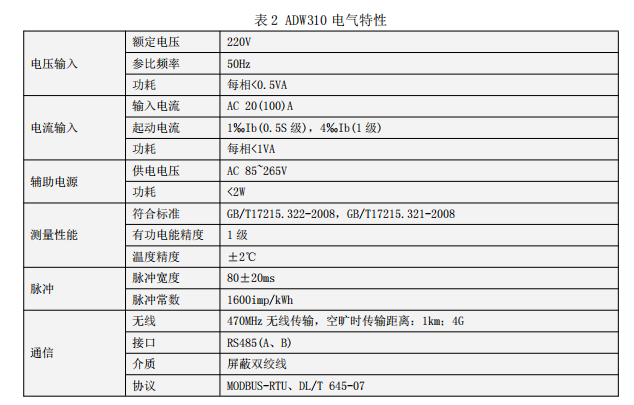

1.3技术参数

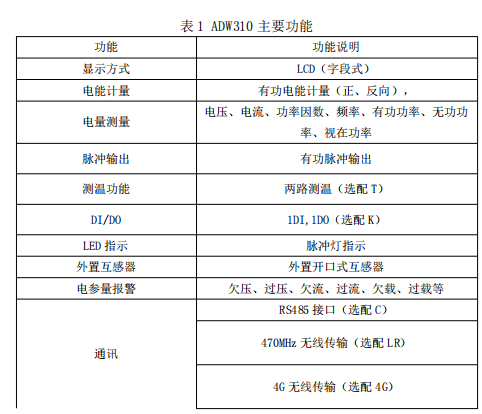

1.4产品特性

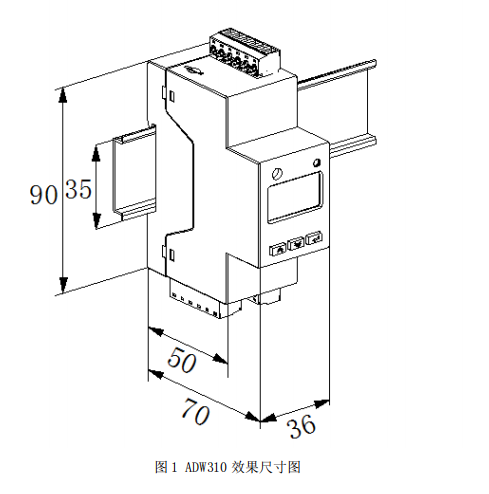

1.5外形尺寸

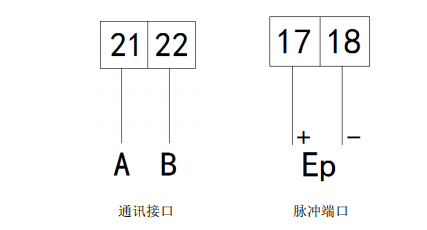

1.6 电源端子、RS485 通讯端子、脉冲输出端子

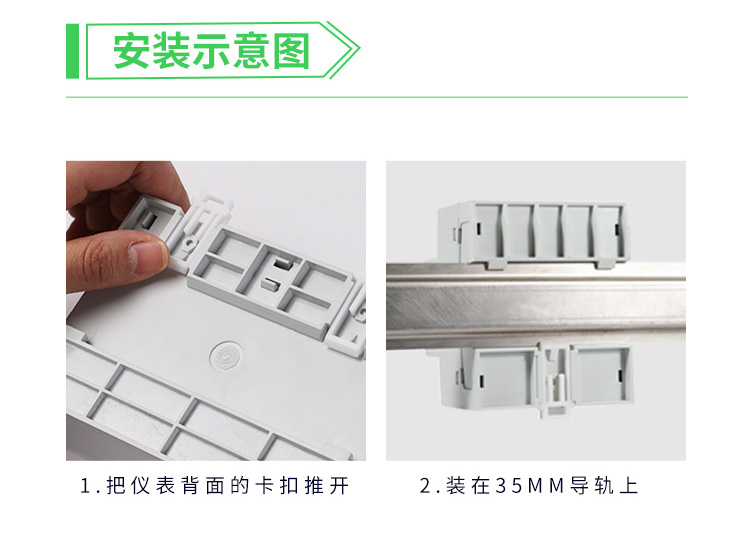

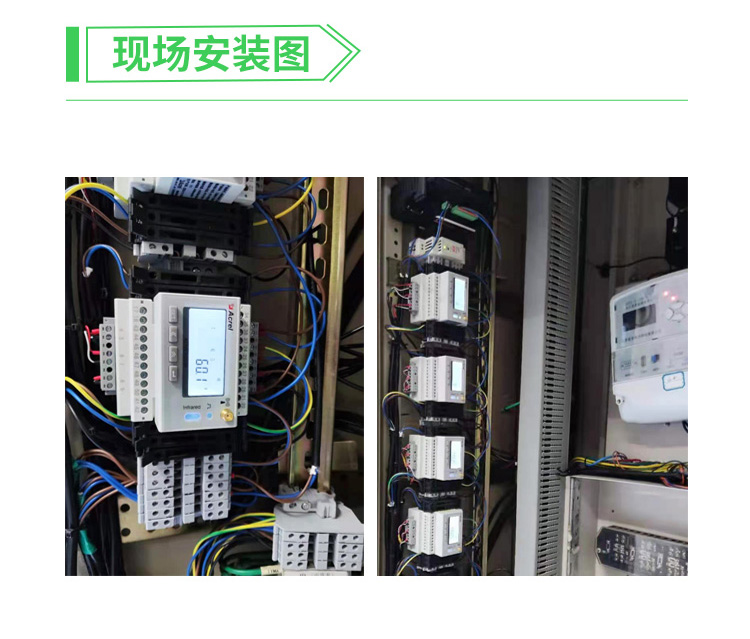

1.7安装及现场图

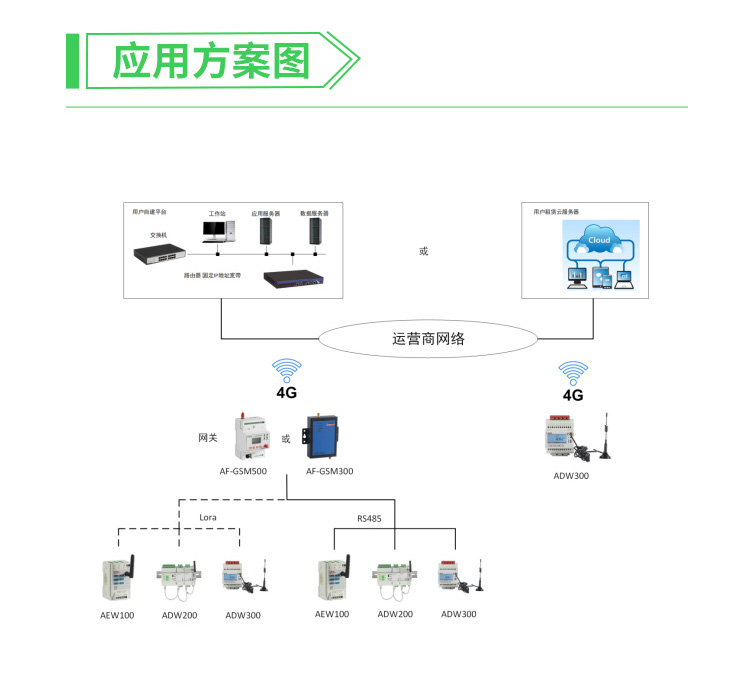

1.8应用组网图

1.9主要功能特点

1.9.1 测量功能

能测量全电力参数包括电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数 PF、电压与电 流的相角度Φ、频率 F。

其中电压 U 保留 1 位小数，频率 F 保留 2 位小数，电流 I 保留 3 位小数，功率 P 保 留 4 位小数, 相角度Φ保留 2 位小数。

如：U = 220.1V，f = 49.98HZ, I = 1.999A, P = 0.2199KW, Φ= 60.00°。

支持 2 路测温，测温范围：-40～99℃，精度±2℃

1.9.2计量功能

能计量当前组合有功电能，正向有功电能，反向有功电能，感性无功电能，容性无功电能,视在电能。

1.9.3 分时功能

两套时段表,一年可以分为 4 个时区,每套时段表可设 12 个日时段,4 个费率(F1、F2、F3、F4 即尖峰 平谷) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低， 以便削峰填谷，改善用电质量，提高综合经济效益。
