首先,打开Proteus,画电路图
1.在桌面新建一个文件夹(父级),在其内部建立两个(子级)文件夹,分别命名为"芯片"和"电路图".
2.打开软件Proteus,见到如下界面

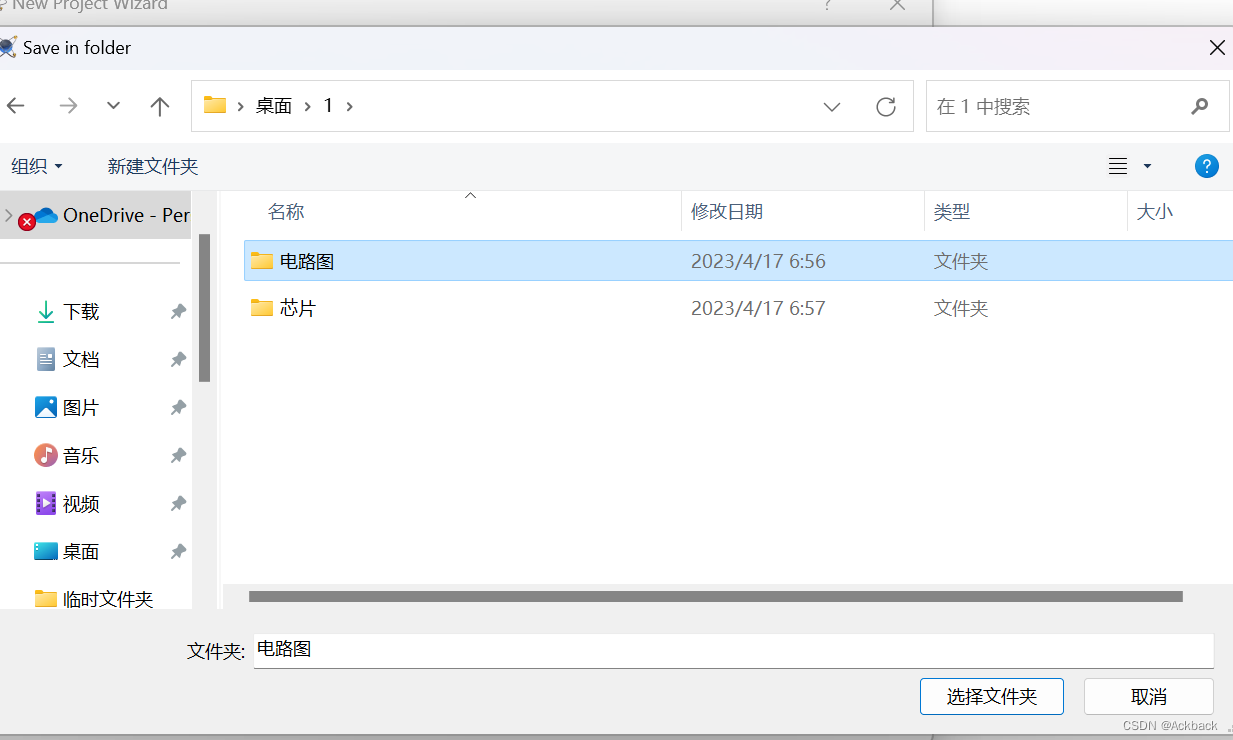

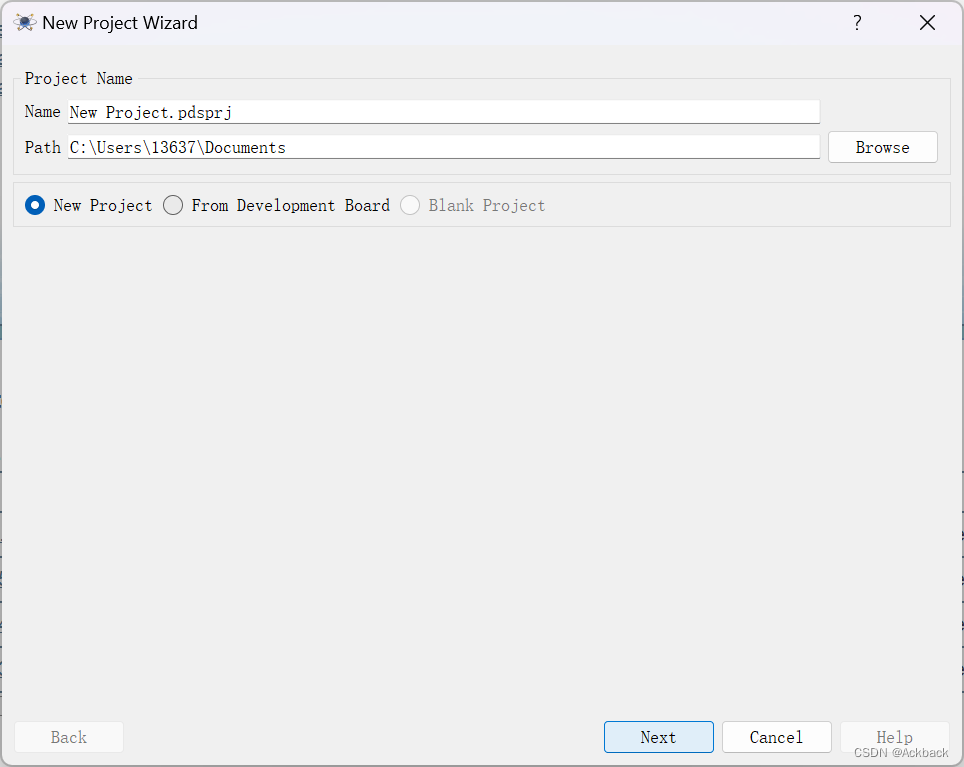

设置你所电路图的名字(name)和路径(path)放在你的电路图文件里,Next下一步

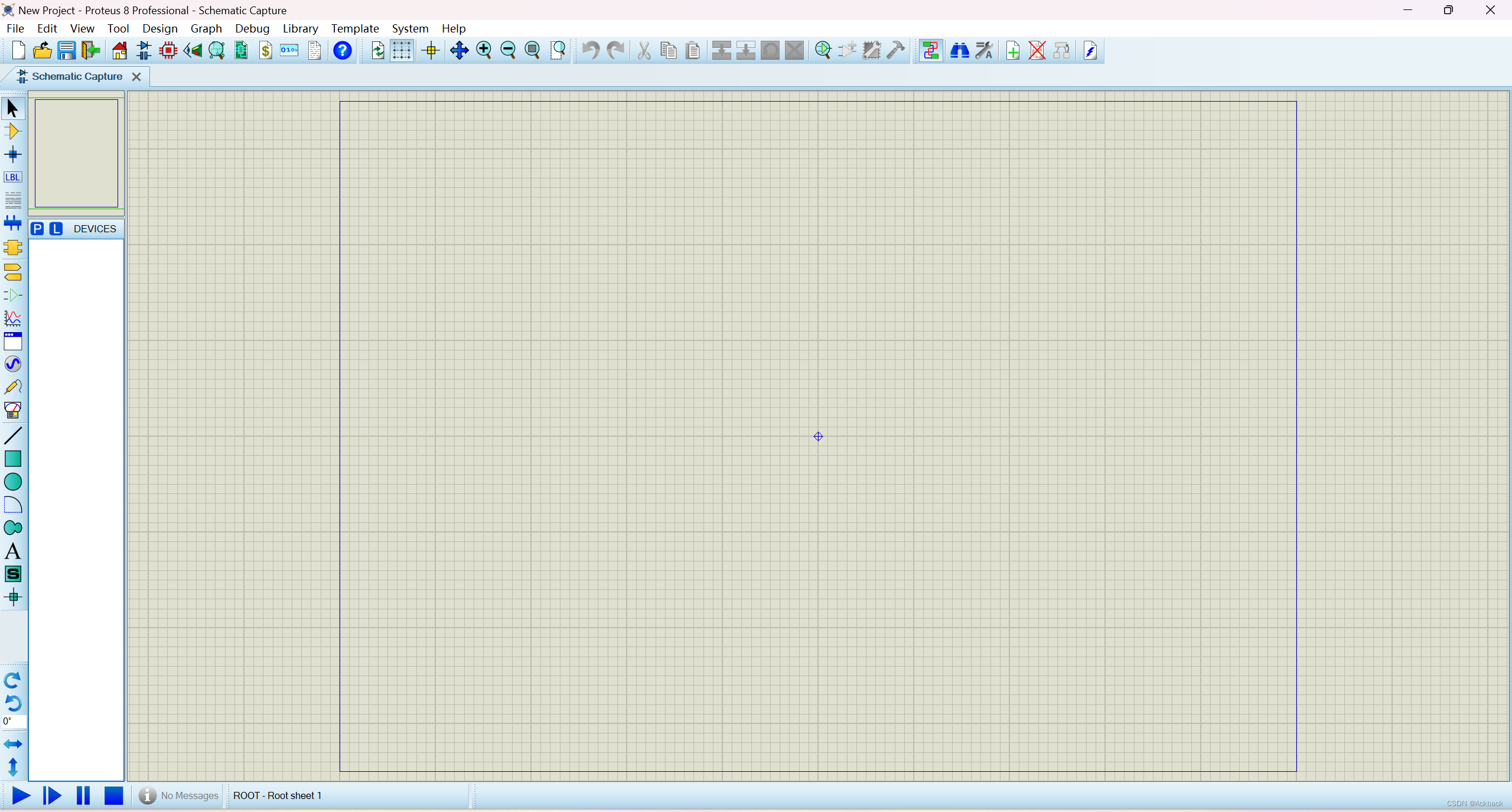

3.一直选中Next直到出现该界面

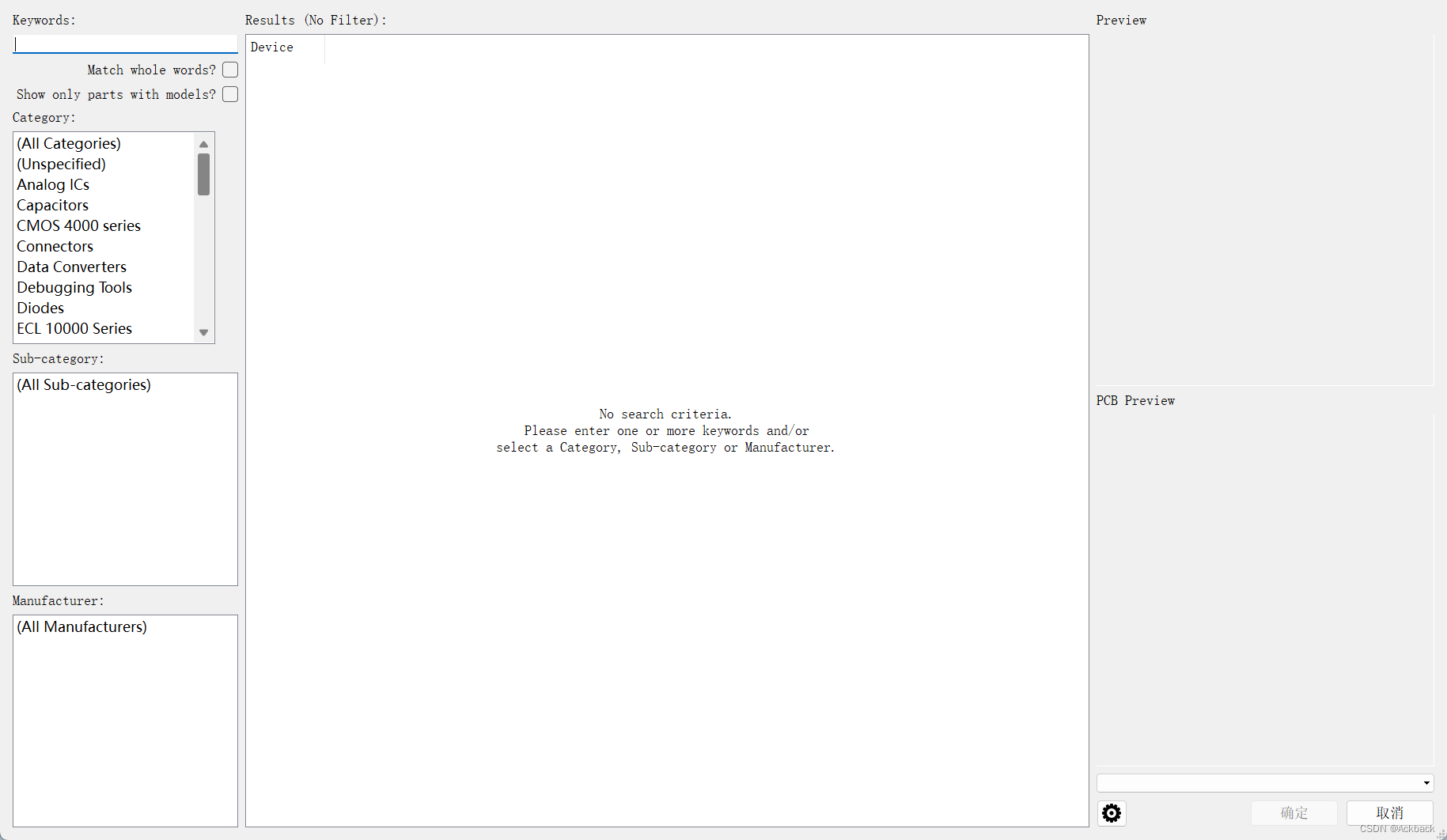

4. 点击P,选中要挑选的元器件
随后-选元器件-双击要选择的元器件

常用电路元器件可在该网站搜索
proteus常用元件
5.Ctrl+s保存
随后启动 keil5构建程序

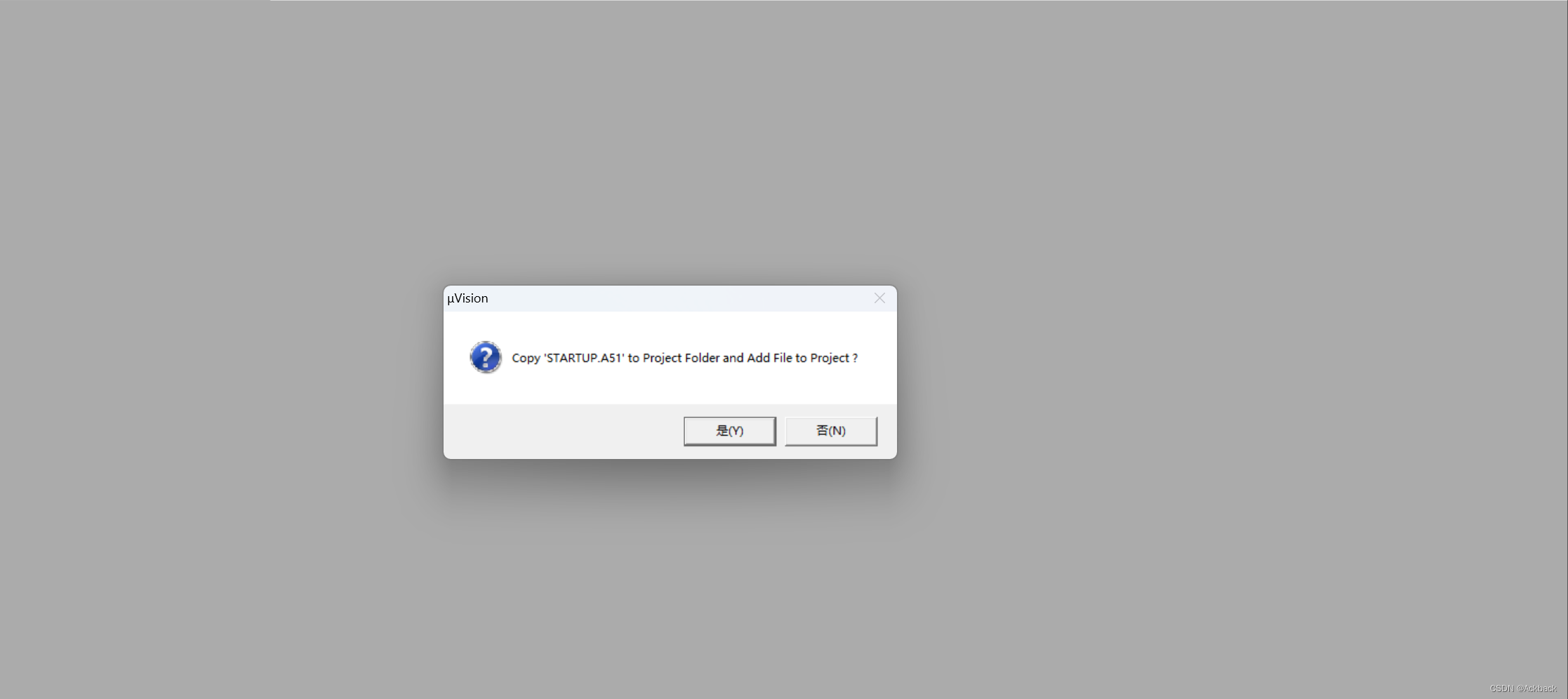

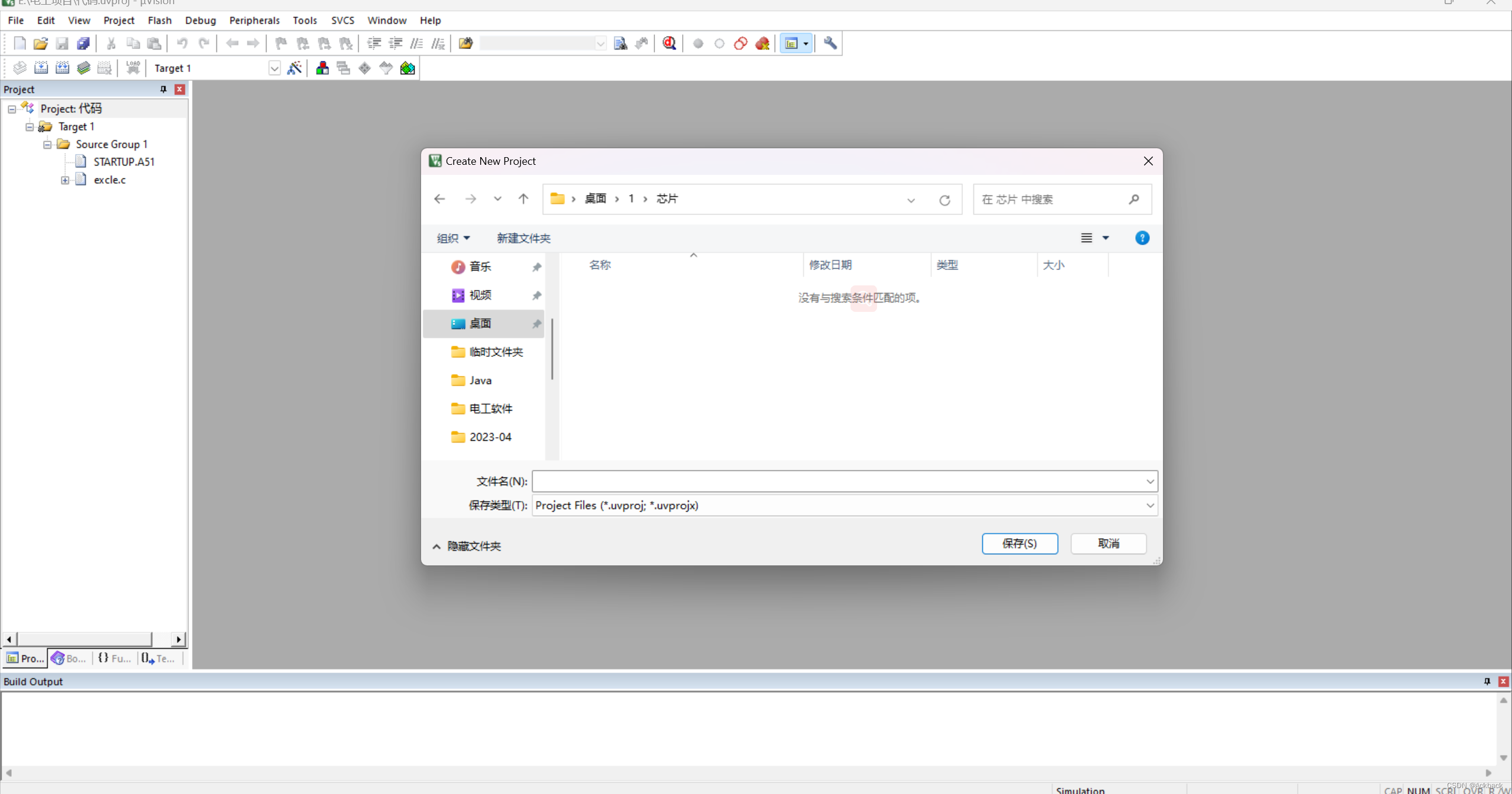

在软件最上面菜单命令Project-New uVision Project -按"是"

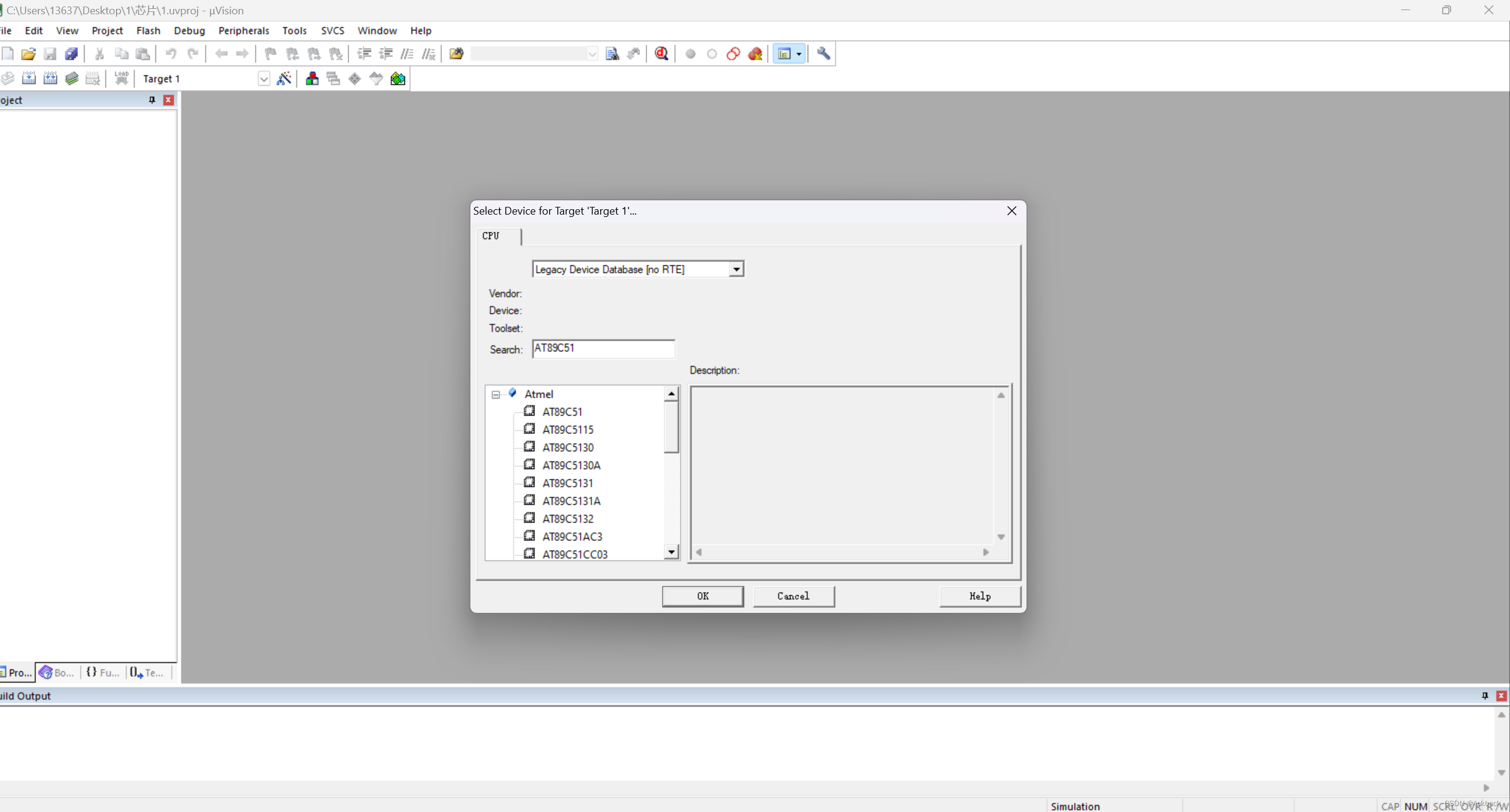

放入到 芯片 (文件夹) -输入(名字)-选中AT89C51芯片

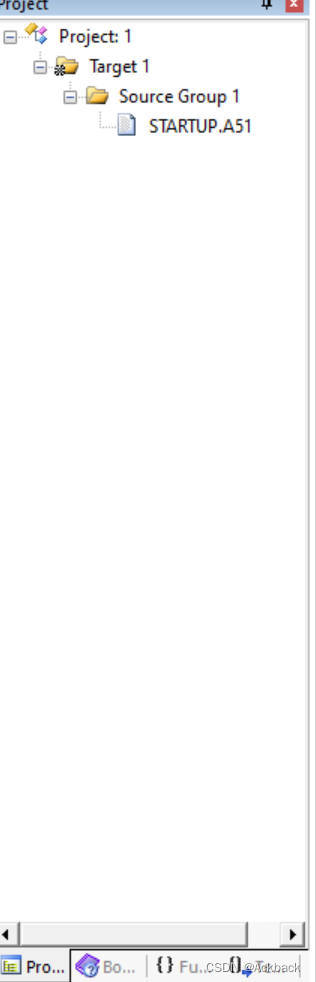

展开右侧文件夹

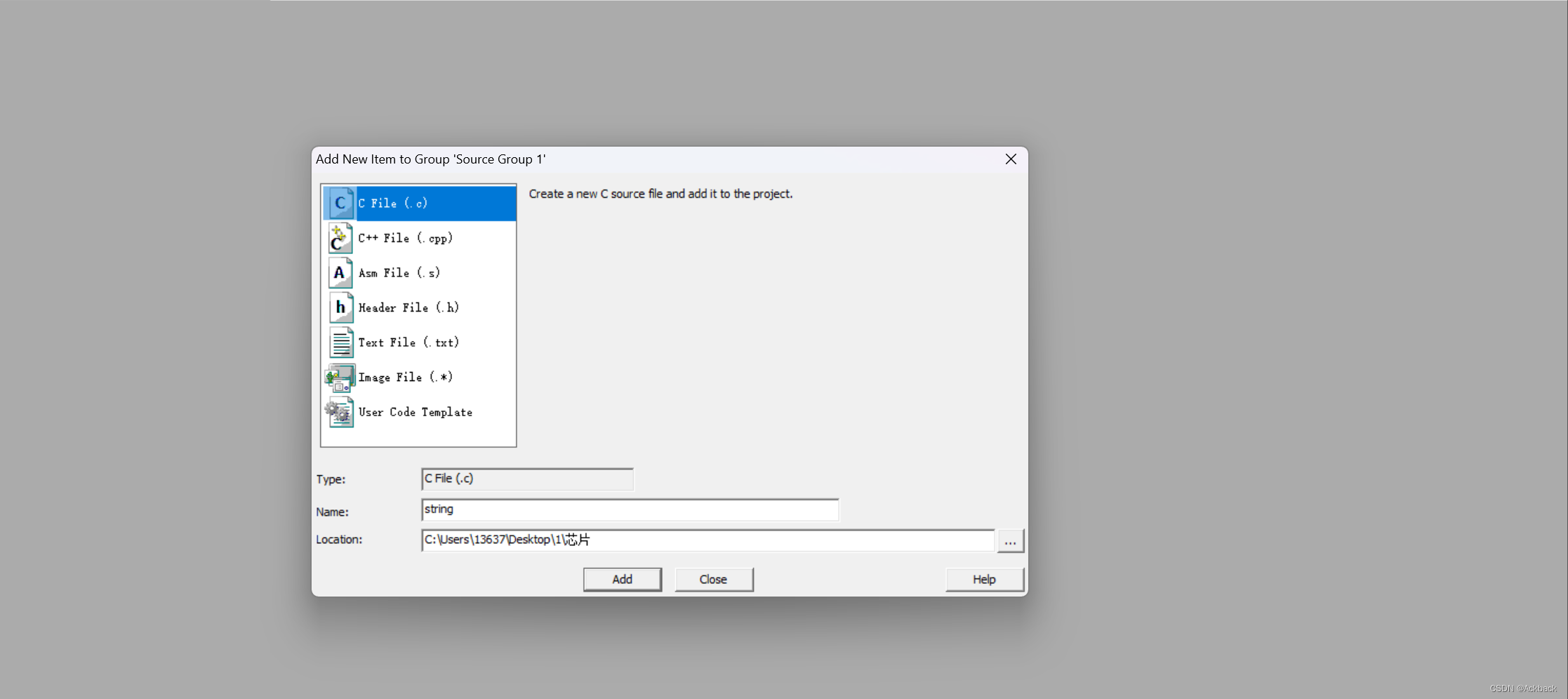

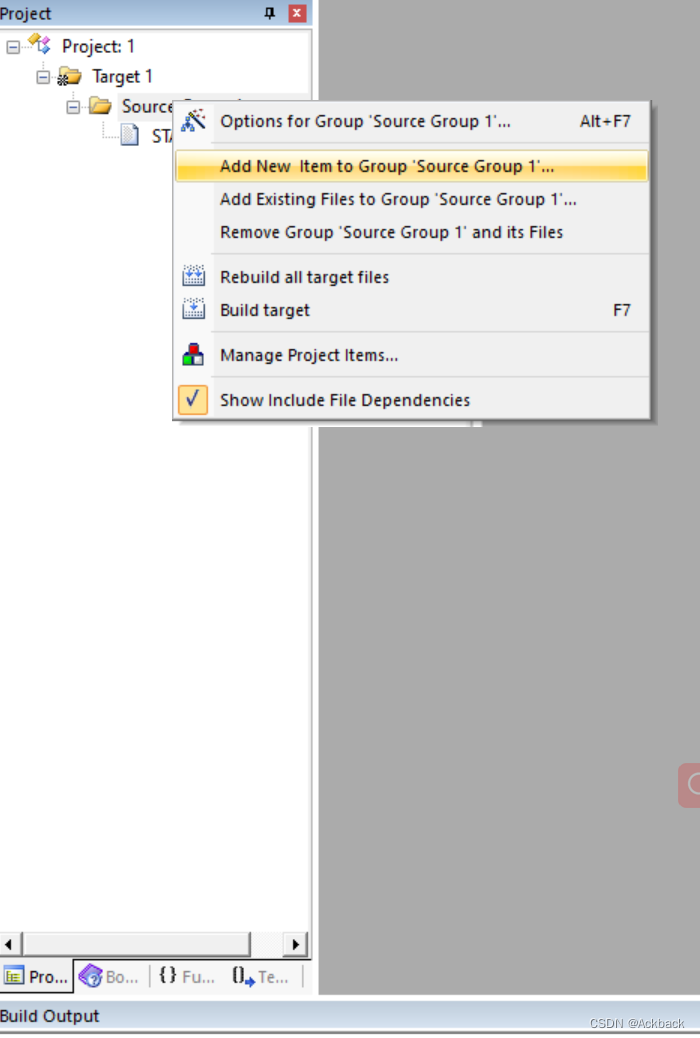

右击Source Group 1 --选中Add New item to Group'Source Group 1'

选中.c文件,输入名字-Add

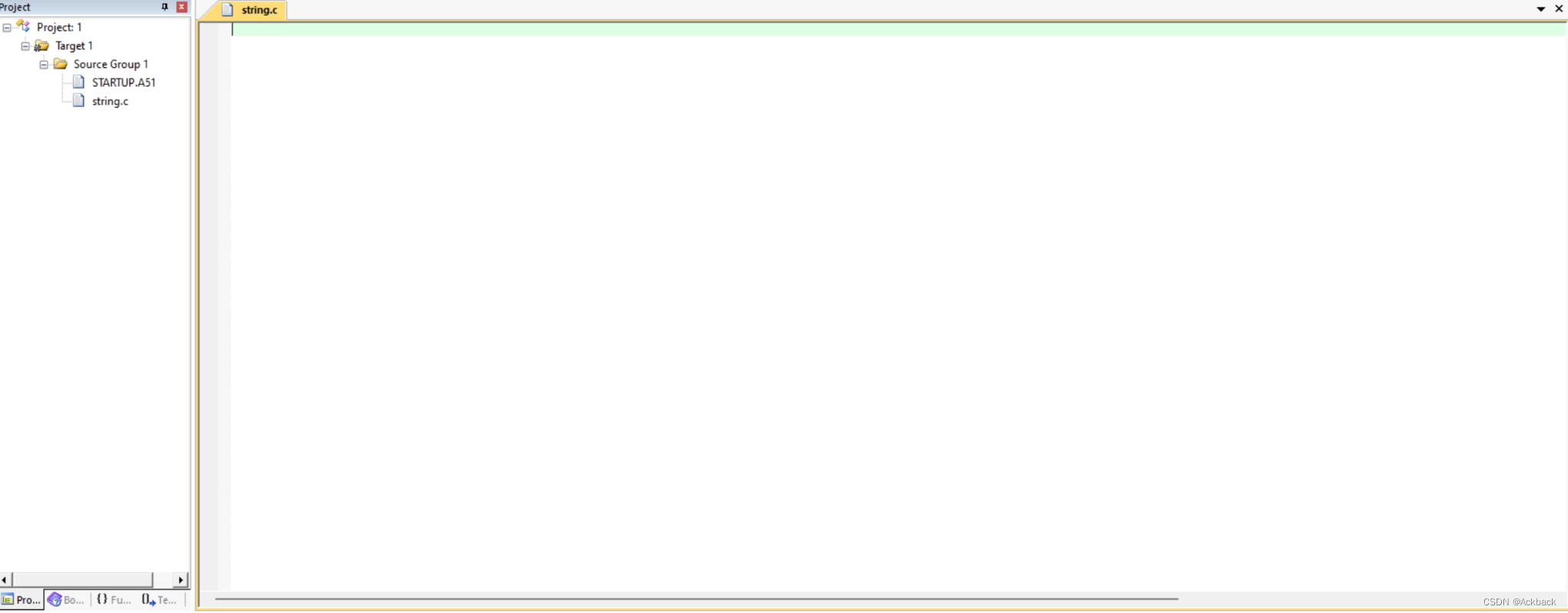

下面打代码,右侧生成.c文件

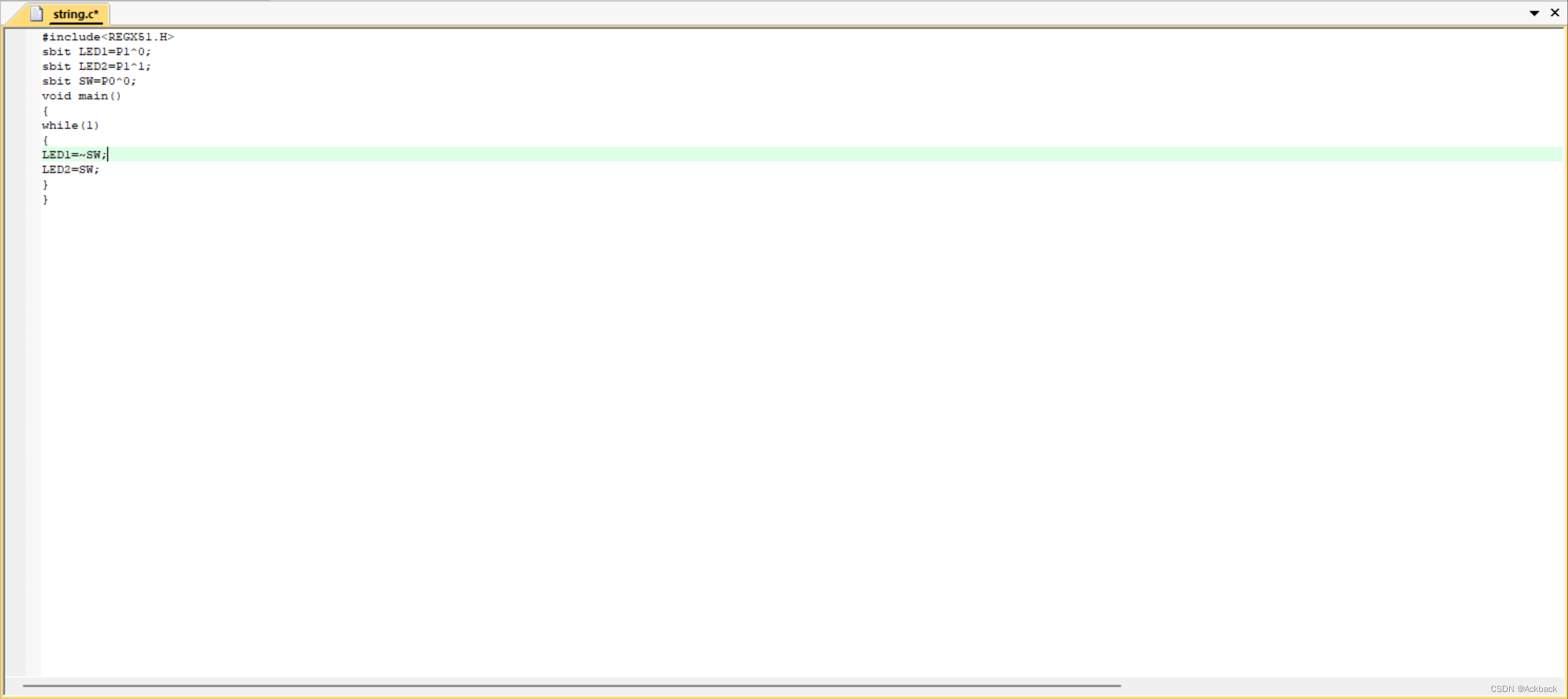

输入代码,并且ctrl+s保存

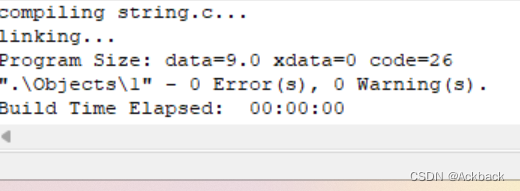

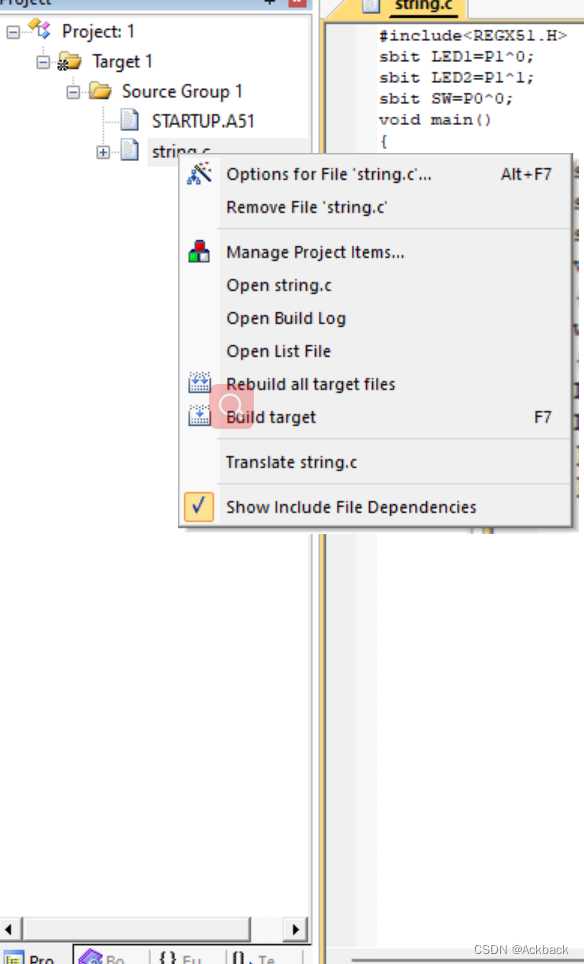

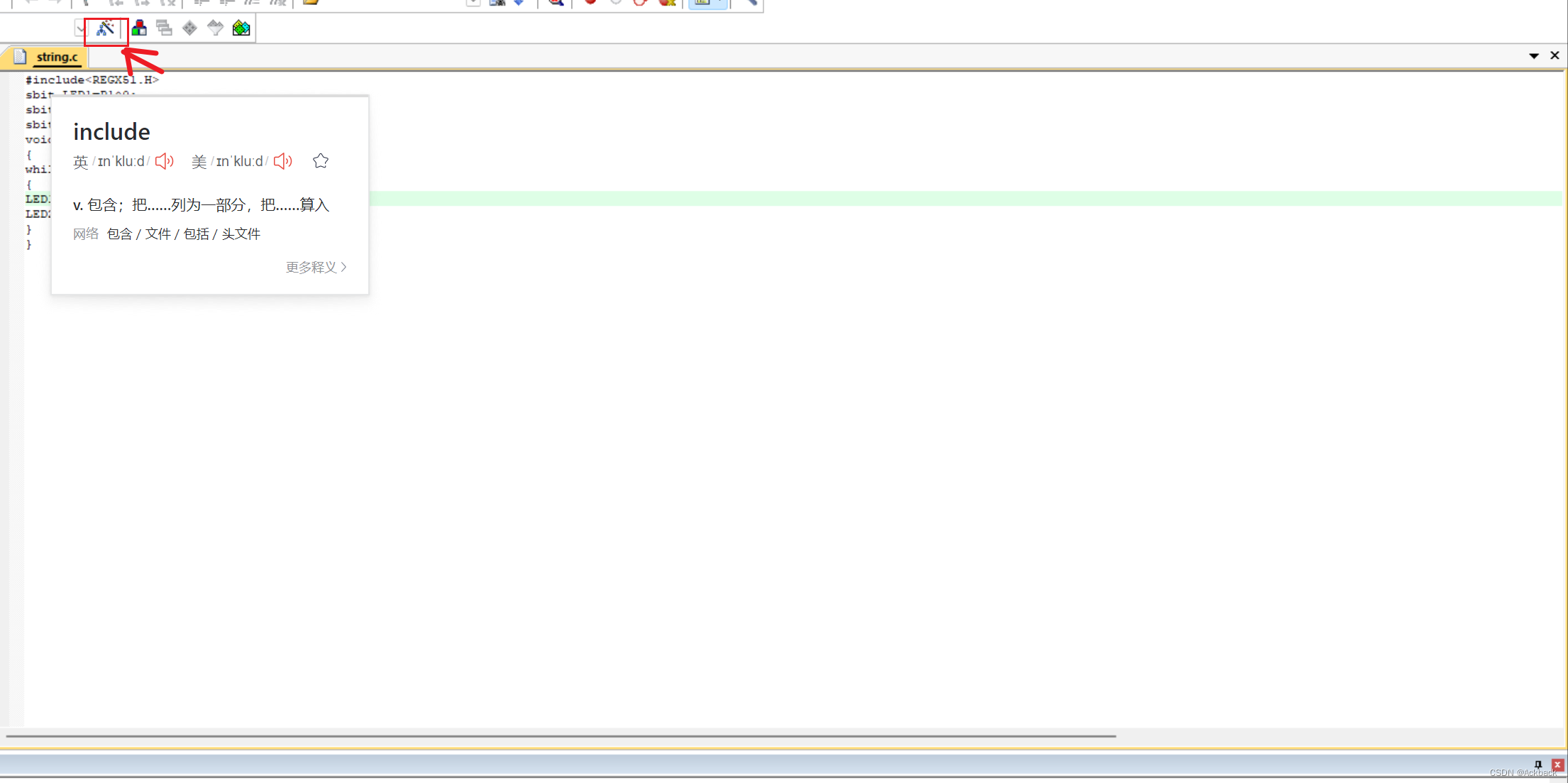

Build target编译-查看编译是否正确 最下方出现这个代表编译没有任何问题

然后点击右上方 如图

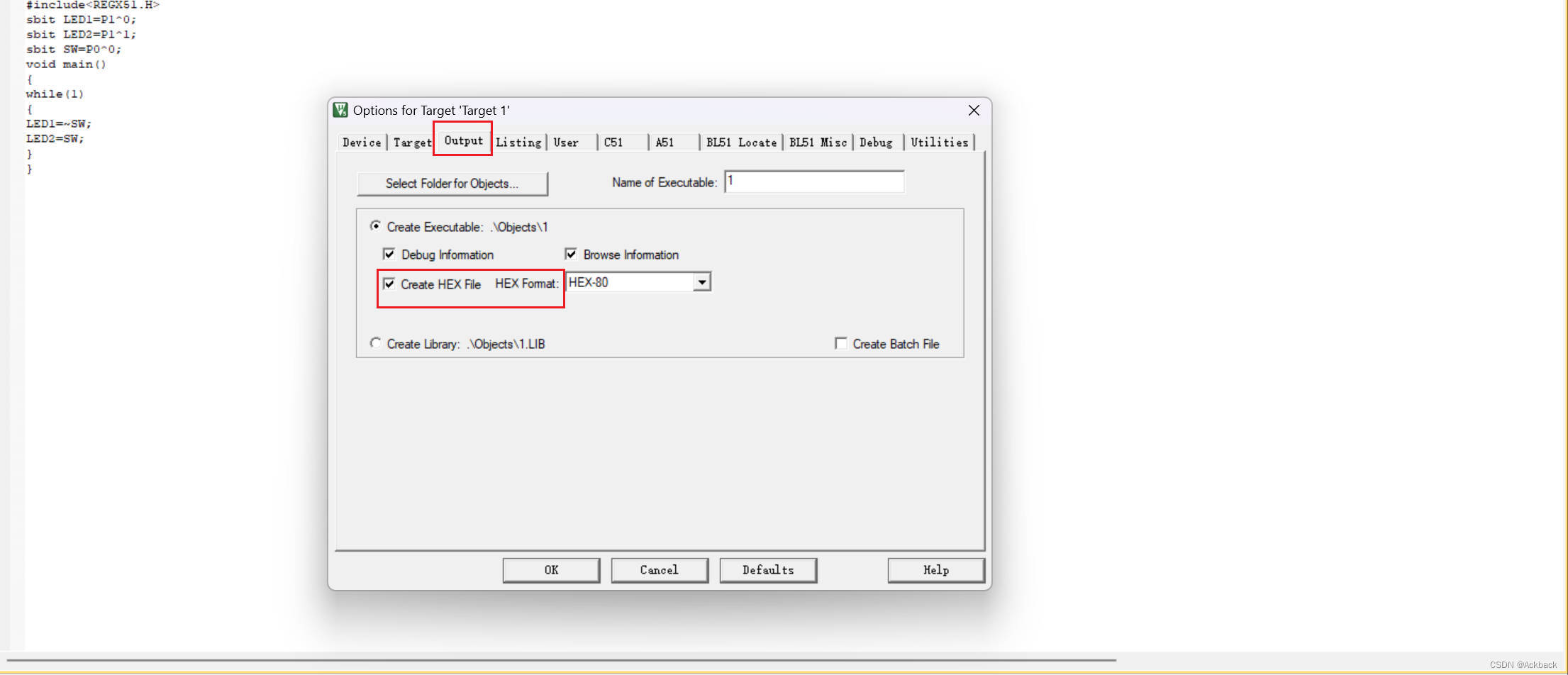

随后出现该页面点击Output-勾选下面的-然后ok

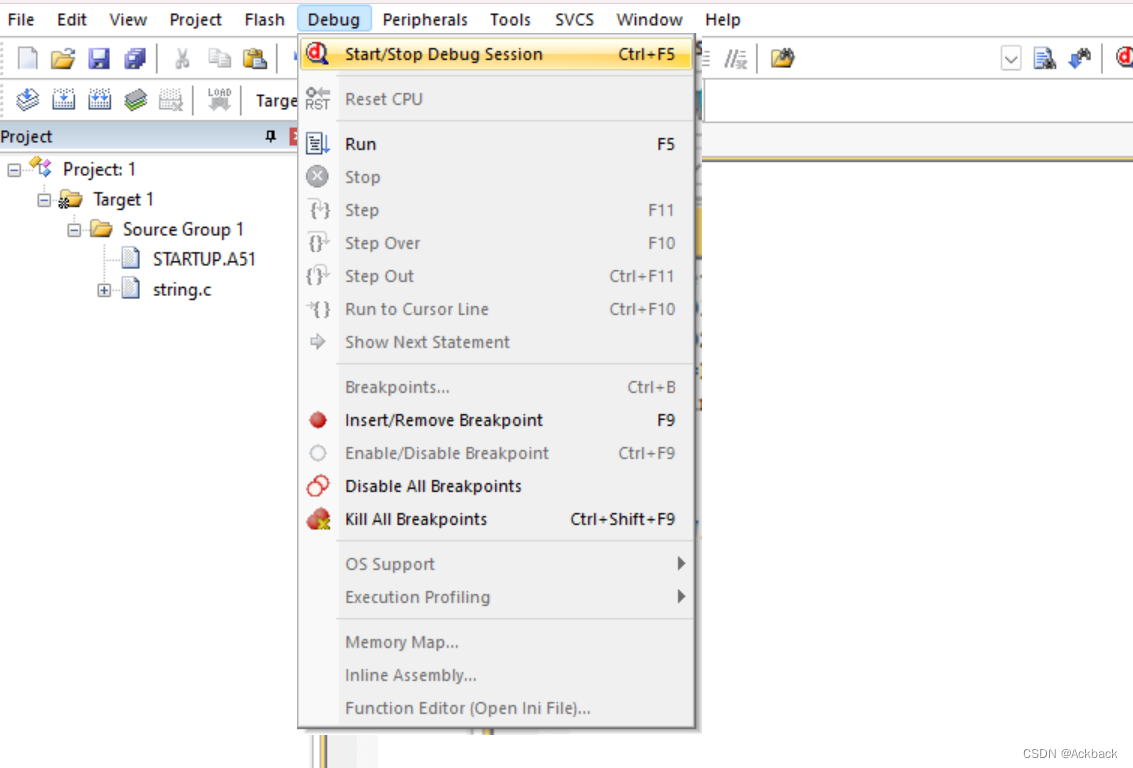

随后进入"仿真测试"

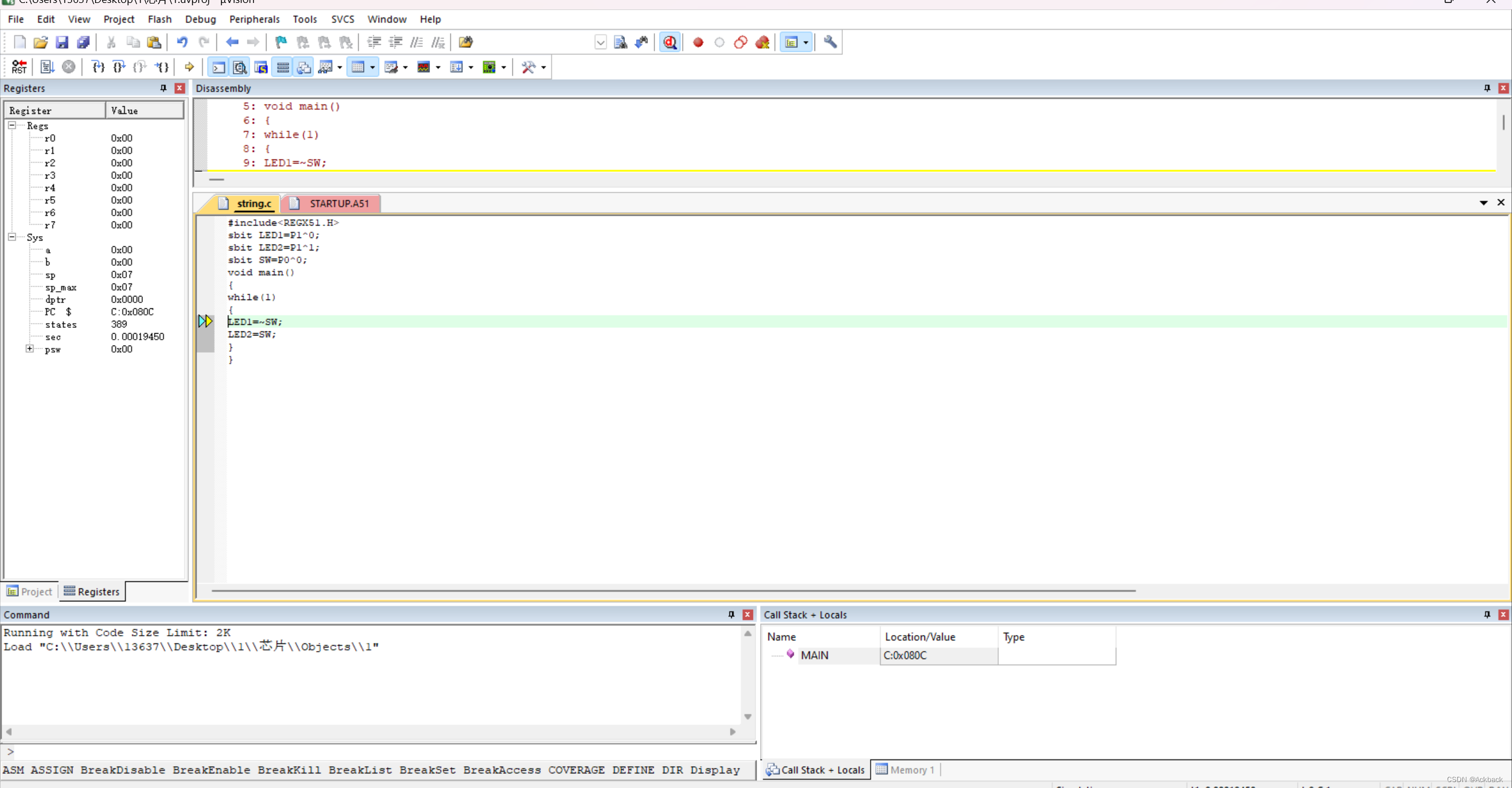

直至出现该界面,代表成功

这里会生成.hex文件

这里是你的.hex文件路径(找不到.hex可以这样找)

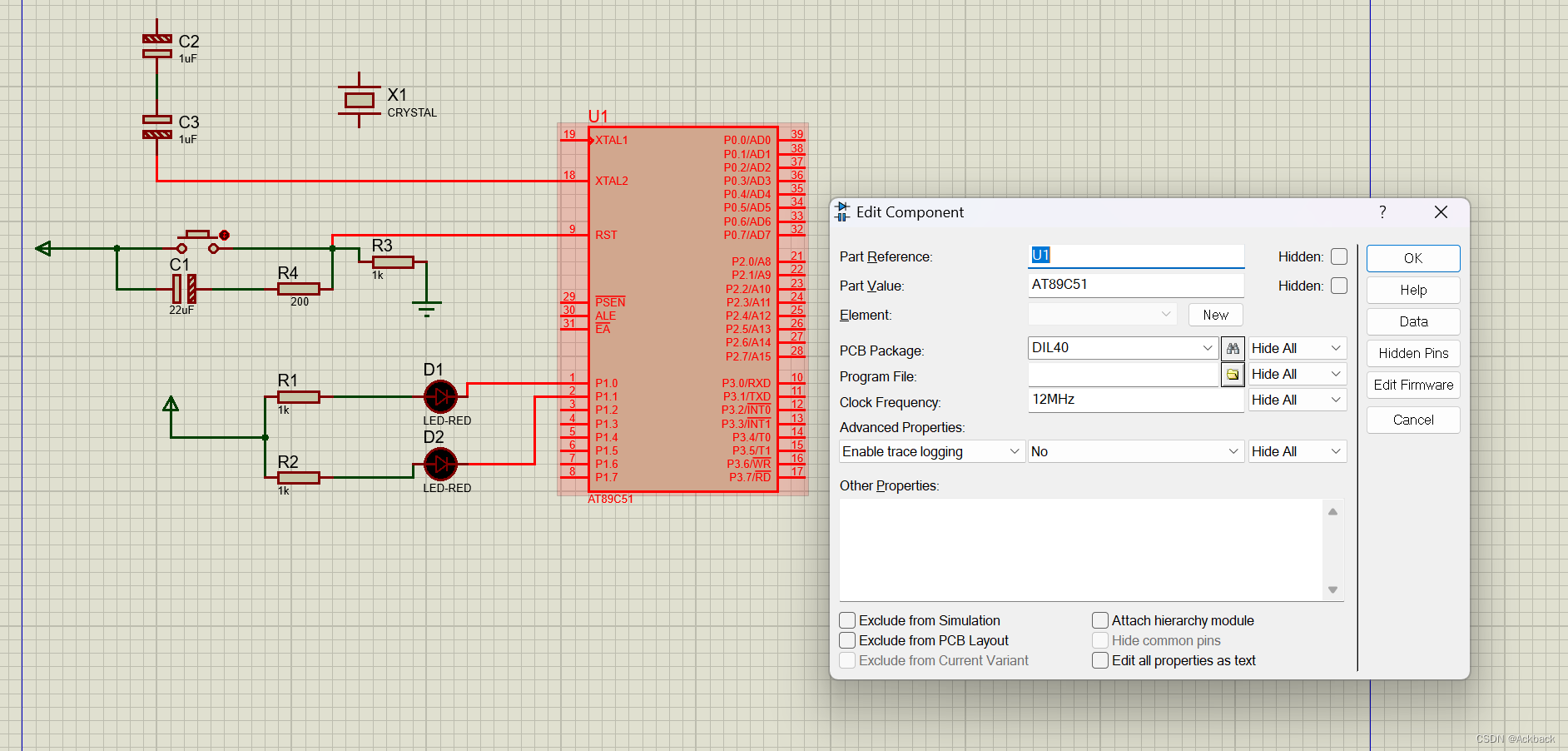

打开你的电路图-双击芯片图出现下面文件

在program File中添加你生成的.hex文件

按下面的"暂停键",开始测试
完成
注意:提交给老师时,请关闭这两个软件,提交你的文件夹,否则会提交失败
万万注意开始时,请在父级文件夹中建立子级文件夹,否则防止提交时没有东西,提交前请查看你的文件夹里有没有东西
