计算机网络 实验指导 实验11 路由器静态路由配置

1、路由器静态路由配置

实验目标

掌握静态路由的配置方法和技巧；

掌握通过静态路由方式实现网络的连通性；

熟悉广域网线缆的链接方式；

实验背景

学校有新旧两个校区， 每个校区是一个独立的局域网， 为了使新旧校区能够正常相互通

讯，共享资源。每个校区出口利用一台路由器进行连接，两台路由器间学校申请了一条 2M

的 DDN 专线进行相连，要求做适当配置实现两个校区的正常相互访问。

技术原理

路由器属于网络层设备，能够根据 IP 包头的信息，选择一条最佳路径，将数据包

转发出去。 实现不同网段的主机之间的互相访问。 路由器是根据路由表进行选路和

转发的。而路由表里就是由一条条路由信息组成。

生成路由表主要有两种方法： 手工配置和动态配置， 即静态路由协议配置和动态路

由协议配置。

静态路由是指有网络管理员手工配置的路由信息。静态路由除了具有简单、 高效、 可靠的优点外， 它的另一个好处是网络安全保密性高。缺省路由可以看做是静态路由的一种特殊情况。 当数据在查找路由表时， 没有找到和目标相匹配的路由表项时，为数据指定路由。

实验步骤

新建 packet tracer 拓扑图

（1）在路由器 R1、R2 上配置接口的 IP 地址和 R1 串口上的时钟频率；

（2）查看路由器生成的直连路由；

（3）在路由器 R1、R2 上配置静态路由；

（4）验证 R1、R2 上的静态路由配置；

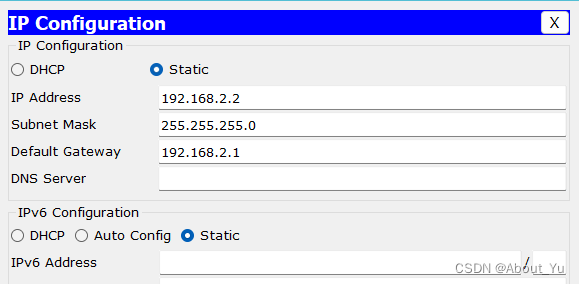

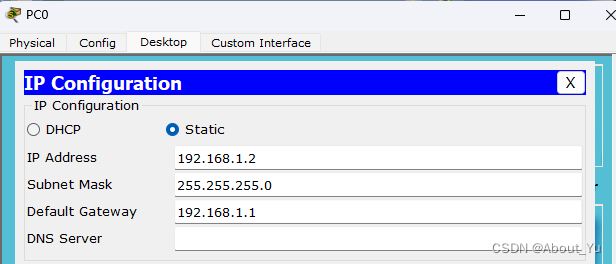

（5）将 PC1、PC2 主机默认网关分别设置为路由器接口 fa 1/0 的 IP 地址；

（6）PC1、PC2 主机之间可以相互通信；

实验设备

pc 2 台；Router-PT 可扩展路由 2 台（ Switch_2811 无 V.35 线接口）；Switch_2960 2 台；

DCE 串口线；直连线；交叉

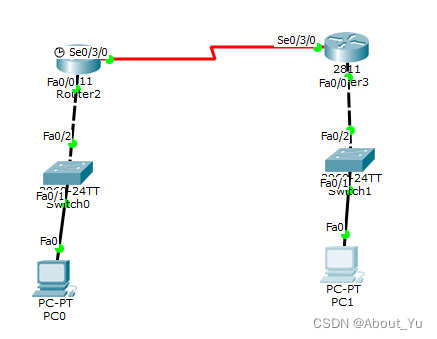

1.实验拓扑图：

2.配置接口的IP地址

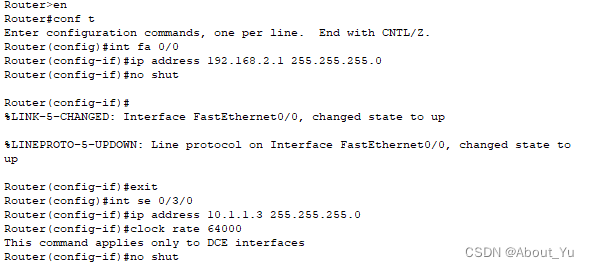

配置R1的fa0/0的IP地址

配置R1的se0/3/0的IP地址

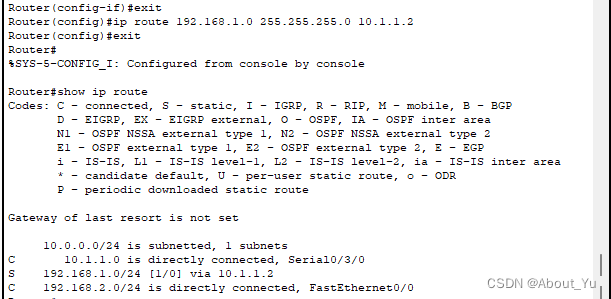

3.配置静态路由并查看路由配置

改名：

配置R2的fa0/0的IP地址

配置R2的se0/3/0的IP地址

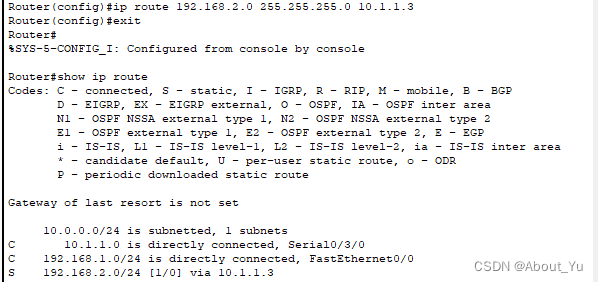

配置静态路由并查看路由配置

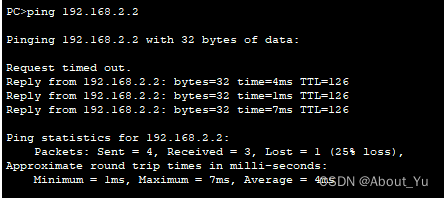

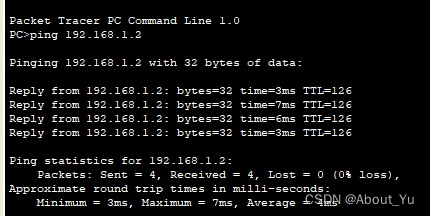

4.查看是否ping通
