2.1 OrCAD软件中怎么新建库文件?【OrCAD原理图封装库50问解析】

本文聚焦于OrCAD软件绘制原理图封装库文件。先介绍了原理图封装库概念,其作用是代替实际元器件,做符号时匹配管脚数目、定义连接关系即可。还给出学习目标,重点讲解了在OrCAD软件中新建库文件的具体步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

笔者电子信息专业硕士毕业,获得过多次电子设计大赛、大学生智能车、数学建模国奖,现就职于南京某半导体芯片公司,从事硬件研发,电路设计研究。对于学电子的小伙伴,深知入门的不易,特开次博客交流分享经验,共同互勉!全套资料领取扫描文末二维码




温馨提示:学而不思则罔,思而不学则殆。实践是检验真理的唯一标准!

原理图封装库也叫原理图符号,就是在绘制原理图时,需要用一些符号来代替实际的元器件,这样的符号称为原理图符号,也称为原理图库。它的作用就是来代替实际的元器件,我们在做原理图符号的时候,不用去管这个元器件具体是什么样子的,只需要匹配一致的管脚数目即可,然后去定义每一个管脚的连接关系就可以了。

学习目标:

• 了解原理图封装库的基本概念。

• 掌握使用OrCAD软件。

• 掌握使用OrCAD软件绘制原理图封装库文件。

• 掌握使用OrCAD软件绘制原理图封装库的技巧。

• 掌握绘制原理图封装库的基本标准。

• 掌握绘制原理图封装库过程中各种问题的解决方法。

2.1 OrCAD软件中怎么新建库文件?

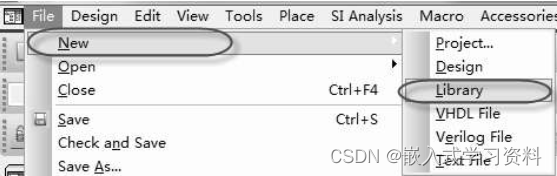

答:第一步,执行菜单命令“File”→“New”→“Library”,新建一个原理图库文件,如图2-1所示。

图2-1 新建原理图库示意图

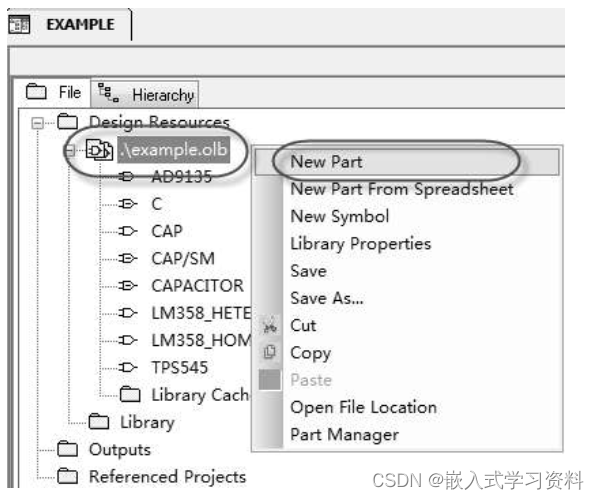

第二步,会弹出新建好的olb文件,然后选中新建好的olb文件,单击鼠标左键执行“New Part”功能,新建一个器件,如图2-2所示。

 图2-2 新建Part示意图

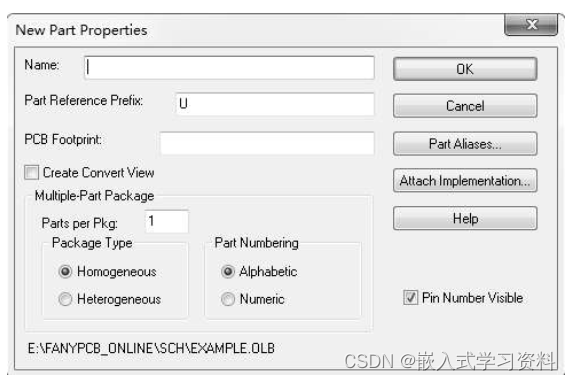

第三步,在弹出的“New Part Properties”属性框中,输入相应的参数,如原理库的名字(Name)、原理图库编号的起始字母(Part Reference Prefix)、PCB封装名称(PCB Footprint)、库组成(Part Per Pkg),其他按照默认的即可,如图2-3所示。



 图2-3 Part属性示意图

第四步,按上述操作设置好参数以后,单击“OK”按钮,进入建库的工作界面,这时会出现一个“U?”的虚线框,直接按照规格书所描述的规范进行建库即可。
