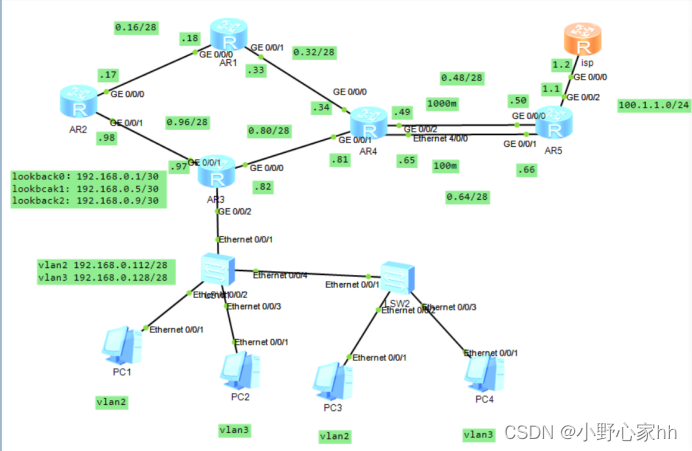

  1. 子网划分

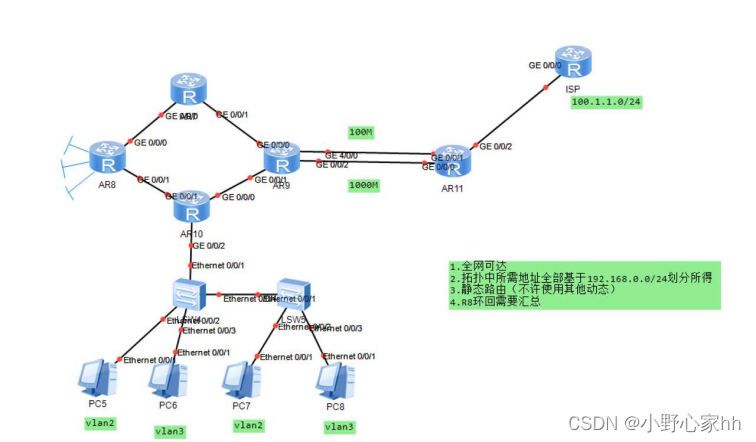

内网部分总共需要九个网段

所以

192.168.0.0/24

192.168.0.0/28  r2的3个环回接口地址

192.168.0.0/30

192.168.0.4/30

192.168.0.8/30

192.168.0.16/28

192.168.0.32/28

192.168.0.48/28

192.168.0.64/28

192.168.0.80/28

192.168.0.96/28

192.168.0.112/28  vlan2

192.168.0.128/28  vlan3

2.给各接口配置ip地址



其中r3上要配置子接口

G0/0/2.1 vlan2  g0/0/2.2 vlan3

[router]interface g0/0/2.1  创建子接口

[router-GigabitEthernet0/0/2.1]dot1q termination vid 2  定义其管理的vlan

[router-GigabitEthernet0/0/2.1]ip address 192.168.0.112 28

[router-GigabitEthernet0/0/2.1]arp broadcast enable   开启子接口ARP功能

[router-GigabitEthernet0/0/2.1]q

[router]interface g0/0/2.2
