HCIP实验之MPLS

原创 已于 2024-01-21 22:04:27 修改 · 236 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

于 2023-08-16 19:40:37 首次发布
本文详细描述了一次实验，涉及网络拓扑设计，私网和LSPIP地址配置，OSPF、MPLS及MPLSVPN协议的配置，BGP的设置，包括双向重发布和缺省路由，以及确保公司间私网环境互通的过程。

目录

一，实验题目

​编辑

 拓扑与IP地址规划如图所示

二，实验思路

三，实验步骤

3.1 私网部分IP地址配置

3.2 LSP部分配置

3.3 启动OSPF协议

3.4 启动MPLS协议

3.5 启动MPLS VPN

3.6 实现公网私网互通

3.7 配置BGP

3.8 双向重发布

3.9 下发缺省路由

补充：

当公司A1可以通A2，B1可以通B2公司，则私网环境互通，可以配置LSP的R4与R7接口

四，测试

一，实验题目

实验要求：

1、R1与R5MPLS VPN

2、R6与R7MOLS VPN

3、R7可以访问R2/3/4的环回

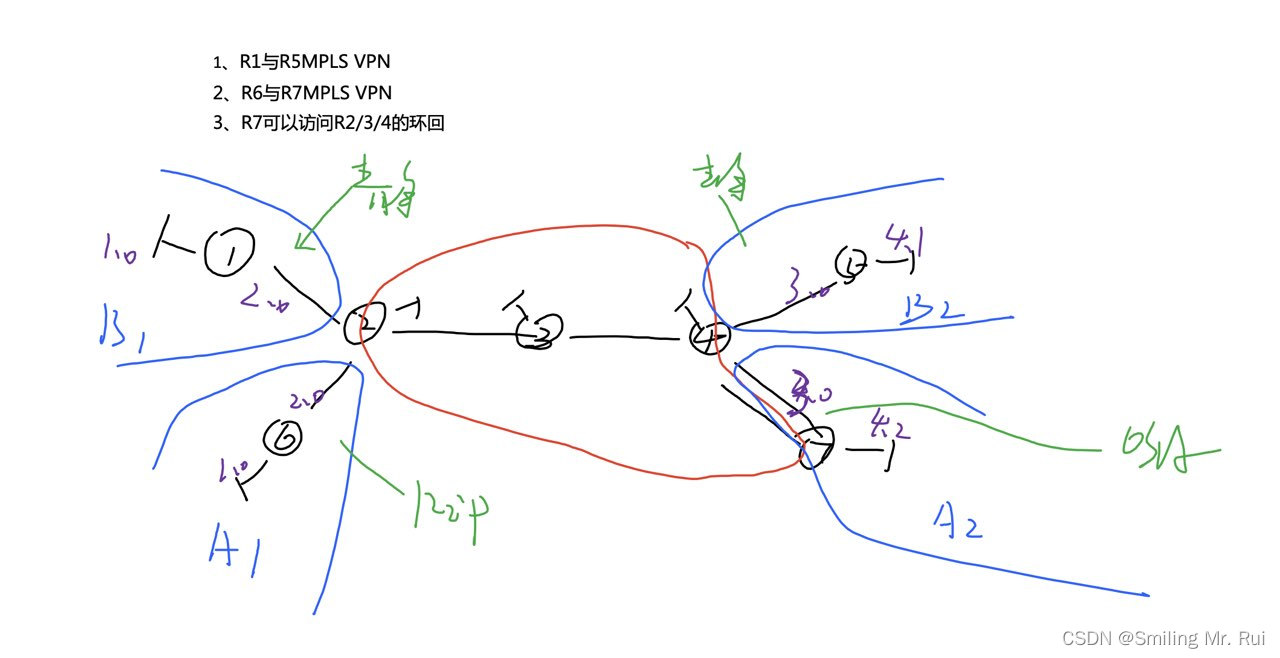

 拓扑与IP地址规划如图所示

二，实验思路

1，合法IP地址分配（分配时注意LSP接口不可以在关联空间前配置）

2，配置OSPF协议、MPLS协议

3，MPLS VPN配置

4，BGP配置

三，实验步骤

3.1 私网部分IP地址配置
R1:
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.2.1 24
[r1-GigabitEthernet0/0/0]int lo0
[r1-LoopBack0]ip add 192.168.1.1 24
R5:
[r5]int g0/0/0
[r5-GigabitEthernet0/0/0]ip add 192.168.3.1 24
[r5-GigabitEthernet0/0/0]int lo0
[r5-LoopBack0]ip add 192.168.4.1 24
R6:
[r6]int g0/0/0
[r6-GigabitEthernet0/0/0]ip add 192.168.2.1 24
[r6-GigabitEthernet0/0/0]int lo0
[r6-LoopBack0]ip add 192.168.1.2 24
R7:
[r7]int g0/0/0
[r7-GigabitEthernet0/0/0]ip add 192.168.3.1 24
[r7-GigabitEthernet0/0/0]int lo0
[r7-LoopBack0]ip add 192.168.4.2 24
3.2 LSP部分配置
R2:
[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 23.1.1.2 24
[r2-GigabitEthernet0/0/1]int lo0
[r2-LoopBack0]ip add 2.2.2.2 24
[r2-LoopBack0]q
R3:
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip add 23.1.1.3 24
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip add 34.1.1.3 24
[r3-GigabitEthernet0/0/1]int lo0
[r3-LoopBack0]ip add 3.3.3.3 24
[r3-LoopBack0]q
R4:
[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip add 34.1.1.4 24
[r4-GigabitEthernet0/0/0]int lo0
[r4-LoopBack0]ip add 4.4.4.4 24
[r4-LoopBack0]q
3.3 启动OSPF协议
R2:
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]a 0
[r2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255
R3:
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]a 0
[r3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 3.3.3.0 0.0.0.255
R4:
[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]a 0
[r4-ospf-1-area-0.0.0.0]network 34.1.1.0 0.0.0.255
[r4-ospf-1-area-0.0.0.0]network 4.4.4.0 0.0.0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.0 0.0.0.255
3.4 启动MPLS协议
R2:
[r2]mpls lsr-id 2.2.2.2
[r2]mpls
Info: Mpls starting, please wait... OK!
[r2-mpls]mpls ldp
[r2-mpls-ldp]q
[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]mpls
[r2-GigabitEthernet0/0/1]mpls ldp
R3:
[r3]mpls lsr-id 3.3.3.3
[r3]mpls
Info: Mpls starting, please wait... OK!
[r3-mpls]mpls ldp
[r3-mpls-ldp]q
[r3]int g00/0/0
[r3-GigabitEthernet0/0/0]mpls
[r3-GigabitEthernet0/0/0]mpls ldp
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]mpls
[r3-GigabitEthernet0/0/1]mpls ldp
R4:
[r4]mpls lsr-id 4.4.4.4
[r4]mpls
Info: Mpls starting, please wait... OK!
[r4-mpls]mpls ldp
[r4-mpls-ldp]int g0/0/0
[r4-GigabitEthernet0/0/0]mpls
[r4-GigabitEthernet0/0/0]mpls ldp
3.5 启动MPLS VPN
R2:
[r2]ip vpn-instance a
[r2-vpn-instance-a]route-distinguisher 1:1
[r2-vpn-instance-a-af-ipv4]vpn-target 1:1
[r2-vpn-instance-a-af-ipv4]int g0/0/0
[r2-GigabitEthernet0/0/0]ip binding vpn-instance a
[r2-GigabitEthernet0/0/0]ip add 192.168.2.2 24
[r2-GigabitEthernet0/0/0]q
[r2]ip vpn-instance b
[r2-vpn-instance-b]route-distinguisher 2:2
[r2-vpn-instance-b-af-ipv4]vpn-target 2:2
[r2-vpn-instance-b-af-ipv4]int g0/0/2
[r2-GigabitEthernet0/0/2]ip binding vpn-instance b
[r2-GigabitEthernet0/0/2]ip add 192.168.2.2 24
R4:
[r4]ip vpn-instance a
[r4-vpn-instance-a]route-distinguisher 1:1
[r4-vpn-instance-a-af-ipv4]vpn-target 1:1
[r4-vpn-instance-a-af-ipv4]int g0/0/1
[r4-GigabitEthernet0/0/1]ip binding vpn-instance a
[r4-GigabitEthernet0/0/1]ip add 192.168.3.2 24
[r4-GigabitEthernet0/0/1]q
[r4]ip vpn-instance b
[r4-vpn-instance-b]route-distinguisher 2:2
[r4-vpn-instance-b-af-ipv4]vpn-target 2:2
[r4-vpn-instance-b-af-ipv4]int g0/0/2
[r4-GigabitEthernet0/0/2]ip add 192.168.3.2 24
3.6 实现公网私网互通
R1:
[r1]ospf 2
[r1-ospf-2]a 0
[r1-ospf-2-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[r1-ospf-2-area-0.0.0.0]network 192.168.2.0 0.0.0.255
R2:
[r2]ospf 2 vpn-instance a
[r2-ospf-2]a 0
[r2-ospf-2-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[r2]ospf 3 vpn-instance b
[r2-ospf-3]a 0
[r2-ospf-3-area-0.0.0.0]network 192.168.2.0 0.0.0.255
R4:
[r4]ospf 2 vpn-instance a
[r4-ospf-2]a 0
[r4-ospf-2-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[r4]ospf 3 vpn-instance b
[r4-ospf-3]a 0
[r4-ospf-3-area-0.0.0.0]network 192.168.3.0 0.0.0.255
R5:
[r5]ospf 2
[r5-ospf-2]a 0
[r5-ospf-2-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[r5-ospf-2-area-0.0.0.0]network 192.168.4.0 0.0.0.255
R6:
[r6]ospf 3
[r6-ospf-3]a 0
[r6-ospf-3-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[r6-ospf-3-area-0.0.0.0]network 192.168.2.0 0.0.0.255
R7:
[r7]ospf 3
[r7-ospf-3]a 0
[r7-ospf-3-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[r7-ospf-3-area-0.0.0.0]network 192.168.4.0 0.0.0.255
3.7 配置BGP
R2:
[r2]bgp 1
[r2-bgp]peer 4.4.4.4 as-number 1
[r2-bgp]peer 4.4.4.4 connect-interface lo0
[r2-bgp]ipv4-family vpn-instance
[r2-bgp]ipv4-family vpnv4
[r2-bgp-af-vpnv4]peer 4.4.4.4 enable
[r2-bgp-af-vpnv4]q
R4:
[r4]bgp 1
[r4-bgp]peer 2.2.2.2 as-number 1
[r4-bgp]peer 2.2.2.2 connect-interface lo0
[r4-bgp]ipv4-family vpnv4
[r4-bgp-af-vpnv4]peer 2.2.2.2 enable
3.8 双向重发布
R2:
[r2-bgp]ipv4-family vpn-instance a
[r2-bgp-a]import-route ospf 2
[r2-bgp]ipv4-family vpn-instance b
[r2-bgp-b]import-route ospf 3
[r2]ospf 2
[r2-ospf-2]import-route bgp
[r2-ospf-2]ospf 3
[r2-ospf-3]import-route bgp
R4:
[r4-bgp]ipv4-family vpn-instance a
[r4-bgp]import-route ospf 2
[r4-bgp]ipv4-family vpn-instance b
[r4-bgp-b]q
[r4-bgp]import-route ospf 3
[r4-bgp]q
[r4]ospf 2
[r4-ospf-2]import-route bgp
[r4-ospf-2]ospf 3
[r4-ospf-3]import-route bgp
[r4-ospf-3]q
3.9 下发缺省路由
R3:
[r3]ip route-static 0.0.0.0 0 34.1.1.4
R4:
[r4]bgp 1
[r4-bgp]net
[r4-bgp]network 100.1.1.0 24
[r4-bgp]ipv4-family vpn-instance b
[r4-bgp-b]def
[r4-bgp-b]default-route i
[r4-bgp-b]default-route imported
R6:
[r6]ip route-static 0.0.0.0 0 192.168.2.2
R7:
[r7]ospf 3
[r7-ospf-3]de`
[r7-ospf-3]de
[r7-ospf-3]default-r
[r7-ospf-3]default-route-advertise a
[r7-ospf-3]default-route-advertise always
[r7-ospf-3]q
[r7]ip rou
[r7]ip route-
[r7]ip route-static 0.0.0.0 0 100.1.1.1
补充：
当公司A1可以通A2，B1可以通B2公司，则私网环境互通，可以配置LSP的R4与R7接口
R4:
[r4]int g4/0/0
[r4-GigabitEthernet4/0/0]ip add 100.1.1.1 24
R7:
[r7]int g0/0/1
[r7-GigabitEthernet0/0/1]ip add 100.1.1.2 24
[r7]int g0/0/1
[r7]acl 2000
[r7-acl-basic-2000]rule permit  source any
[r7-acl-basic-2000]q
[r7]int g0/0/1
[r7-GigabitEthernet0/0/1]nat outbound 2000
[r7-GigabitEthernet0/0/1]q

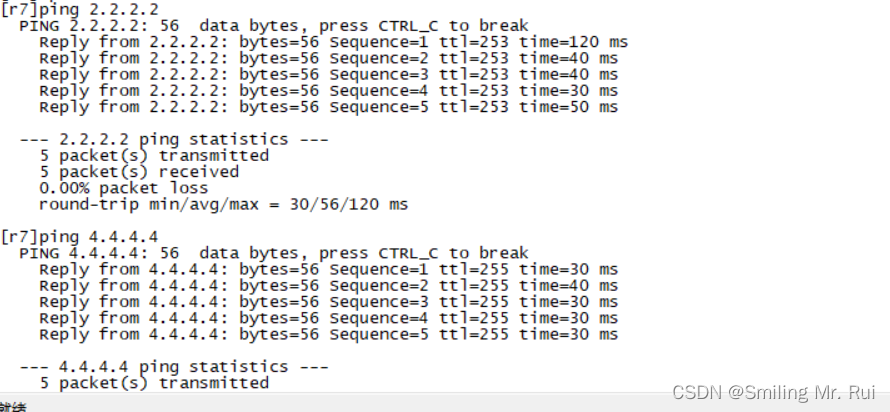

四，测试

进行上网：
