前言：

前面我们详细讲述了OSPF协议的工作过程以及与RIP协议相比其巨大优势，接下来我们将了解ACL---访问控制列表并通过一个实验初步掌握。

内容：

1. ACL --- 访问控制列表

1.1 ACL访问控制列表的作用：

1，访问控制 --- 在路由器流量流入或流出的接口上，匹配流量，然后执行设定好的动作 ---

permit（允许），deny（拒绝）。

2，抓取感兴趣流 --- ACL的另一个作用就是和其他服务结合使用。ACL只负责抓取流量，动

作由其他服务来执行。

ACL列表的匹配规则 --- 自上而下，逐一匹配。如果匹配到了，则执行对应的动作，则不再向

下匹配。

思科 --- ACL列表末尾默认包含一条拒绝所有的规则。

华为 --- ACL列表末尾没有包含任何规则。

1.2 ACL列表的分类

基础ACL --- 仅关注数据包中的源IP地址 --- “只关注你是谁”

高级ACL --- 不仅关注数据包中的源IP地址，还关注目标IP地址，以及协议和端口号 ---

“不仅关注你是谁，还关注你去哪，干啥”

二层ACL用户自定义ACL列表

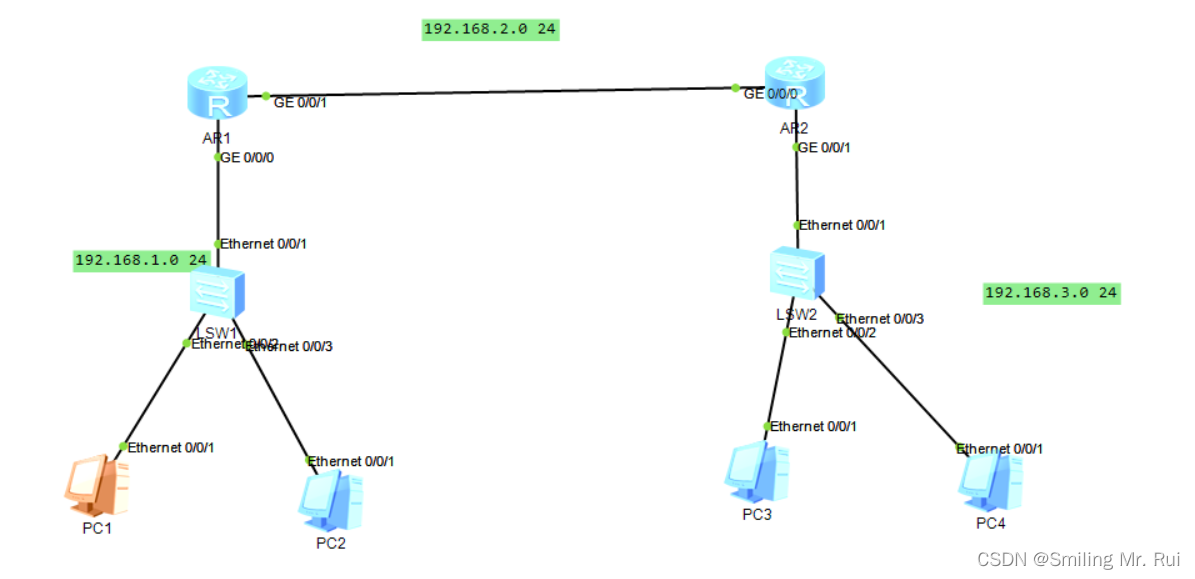

2. 实验：

需求一：要求PC1可以访问3.0网段，但是PC2不行

基础ACL配置的位置原则，因为基础ACL只关注SIP地址，所以，可能会造成误伤，就近原则，越靠近目标越好

基础ACL配置：

1，创建ACL列表

[r2]acl ?

INTEGER<2000-2999> Basic access-list(add to current using rules) --- 基础ACL

INTEGER<3000-3999> Advanced access-list(add to current using rules) --- 高级ACL

INTEGER<4000-4999> Specify a L2 acl group --- 二层ACL

ipv6 ACL IPv6

name Specify a named ACL

number Specify a numbered ACL

[r2]acl 2000

[r2-acl-basic-2000]

2，在ACL列表中添加规则

[r2-acl-basic-2000]rule deny source 192.168.1.3 0.0.0.0 --- 通配符 --- 0代表不可变，1代表可变 --- 通配符和反掩码不同，他可以0和1穿插着使用。

[r2-acl-basic-2000]rule permit source any --- 允许所有

[r2]display acl 2000 --- 查看ACL列表

华为的规则默认以5为步调自动添加序号，目的为了方便插入规则

[r2-acl-basic-2000]undo rule 7 --- 删除规则

3，在接口上调用ACL列表

[r2-GigabitEthernet0/0/1]traffic-filter outbound acl 2000

切记：一个接口的一个方向上只能调用一张ACL列表

需求二：要求PC1可以ping通PC3，但是不能ping通PC4。

高级ACL列表配置位置原则：

因为高级ACL列表可以进行精准的匹配，所以，位置应该放在尽可能靠近源的地方，可以节约链路资源。

[r1]acl name xueqiuer 3000 --- 通过重命名的方法来创建高级ACL列表

[r1-acl-adv-xueqiuer]

[r1-acl-adv-xueqiuer]rule deny ip source 192.168.1.2 0.0.0.0 destination 192.168.3.3 0.0.0.0 --- 高级ACL列表规则

[r1-GigabitEthernet0/0/0]traffic-filter inbound acl name xueqiuer --- 通过调用名称来调用列表

需求三：要求AR3可以ping通R2，但是不能telnetR2

[r1-acl-adv-xueqiuer]rule deny tcp source 192.168.1.10 0.0.0.0 destination 192.168.2.2 0.0.0.0

destination-port eq 23

总结：

写实验个人感觉永远比学理论知识有意思多了，HCIA初级课程终于快要结束啦，后面就只有VLAN与NAT了，学无止境，希望大家快乐开心每一天。
