【awinic inside】艾为芯助力Google Pixel10系列：点亮影像与显示的全新境界

原创于 2025-09-01 11:37:19 发布 · 1k 阅读

CC 4.0 BY-SA版权

文章标签：

北京时间 8 月 21 日，Google 正式揭开了新一年硬件产品线的全新篇章，发布了备受瞩目的 Pixel 10 系列智能手机。

Pixel 10搭载Tensor G5芯片，改采用台积电3纳米制程。整体而言，Pixel 10系列搭载自制Tensor G5芯片，从过去由三星代工改采用台积电3纳米制程，中央处理器（CPU）效能提升34%；边框材质上，均为航天级铝合金；外观上，延续其标志性的“相机板”设计，但与机身结合更趋一体化；相机功能方面，除AI修图与影像后制，这一代更进一步将AI带入拍摄过程，仿佛有个摄影师随行指导。

Pixel10、Pixel10 Pro、Pixel10 ProXL屏幕分别为6.3英寸、6.3英寸及6.8英寸；折叠机外部边框收窄，搭配更薄的屏幕边缘，外屏幕比上一代更大，为6.4英寸，内屏幕则为8英寸。

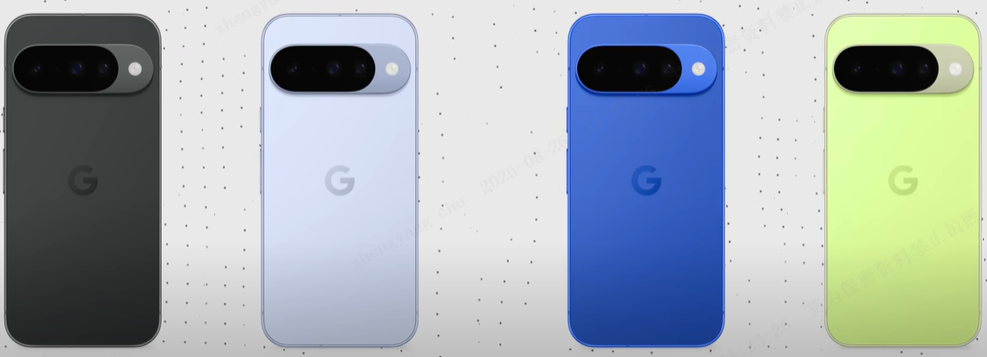

图1 Pixel 10 系列手机

Google首次在非Pro级的Pixel 10配置三镜头，创同级手机先例，包含4800万像素广角、超广角、5倍长焦，支持最高20倍超分辨率变焦。折叠机主镜头也升级至此规格。

Pro级两款尺寸的手机则搭载5000万像素广角镜头，强化光学防抖功能，可录制更流畅的“电影级”视频，并支持8K录像；5倍长焦镜头则支持最高100倍专业分辨率变焦。

此外，全系列机型电池容量加大，续航表现提升，最长超过30小时，并首次内建Pixelsnap磁吸功能，类似苹果iPhone的MagSafe，支持Qi2无线充电，充电速度最高可达25W，同时兼容车载手机支架、充电器、钱包等数千种磁吸配件。

艾为芯赋能Google Pixel系列

Google Pixel系列影像与显示能力的每一次飞跃，不仅源于算法的精进，更离不开强大硬件的基础支撑。作为全球智能手机品牌的核心合作伙伴，艾为电子为Google Pixel系列提供了关键的解决方案。

艾为OLED Power PMIC

Google Pixel 9a系列手机应用了艾为OLED Power PMIC为屏幕提供稳定供电。该产品专为AMOLED（有源矩阵有机发光二极管）显示面板设计。集成了两个高性能升压转换器：VO1（正电压ELVDD）和VO3（AVDD），以及一个反向降压-升压转换器VO2（负电压ELVSS）, 这些转换器具备优异的线路和负载瞬态响应。VO3可通过ASWIRE进行编程，VO1和VO2可通过ESWIRE进行编程。所有接口都可以实现对应转换器的开/关控制。

艾为OLED Power系列广泛适用于各类AMOLED智能手机屏幕的供电设计。目前已形成从主流到高端的完整解决方案，最大输出电流覆盖600mA, 750mA, 850mA，并最新推出900mA与1A的大电流型号，以满足不同屏幕尺寸与亮度对功耗的需求，提供高电流能力、高可靠的OLED Power方案。

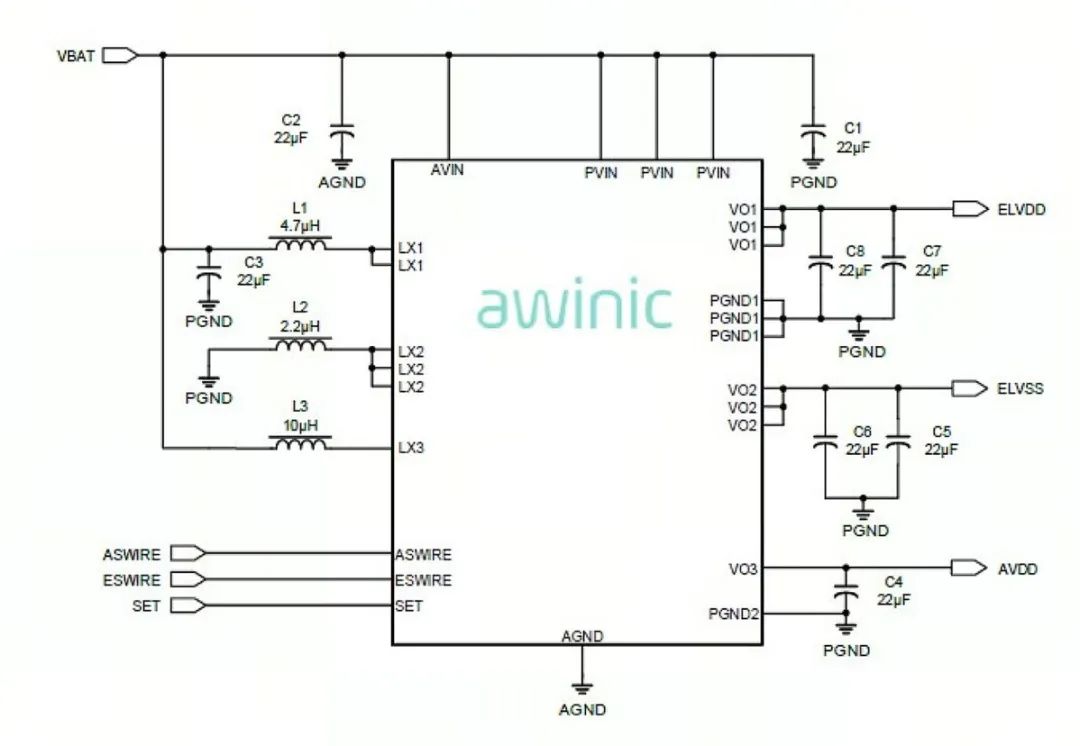

图2 典型应用电路

输入电压范围：2.5V ~ 5.0V
优异的电压线性与负载瞬态响应
通过ESWIRE可编程输出电压：4.6V至5V，步进为100mV（默认值：4.6V）
通过ESWIRE可编程输出电压：-6.6V至-1V，步进为100mV（默认值：-4V）
通过 ASWIRE 可编程输出电压：6.9V至7.9V，步进为100mV（默认值：7.1V）
ELVDD与ELVSS的最大输出电流：

➢ 600mA（VIN=2.5V，ELVDD=4.6V，ELVSS=-4V）

➢ 750mA（VIN=3.2V，ELVDD=4.6V，ELVSS=-4V）

➢ 850mA（VIN=3.2V，ELVDD=5V，ELVSS=-5V）

➢ 1000mA（VIN=3.2V，ELVDD=5V，ELVSS=-6V）
AVDD 的最大输出电流：150mA
短路保护（SCP）
封装尺寸：WLCSP 2.05mm × 2.05mm × 0.602mm，25球

艾为双路LED闪光灯驱动

GooglePixel 10 系列和Pixel 9a系列均采用艾为闪光灯驱动。该产品是一款双路LED闪光灯驱动器，在小尺寸封装中提供高度可调性。

其采用2MHz或4MHz固定频率同步升压转换器，为双路1.5A恒流LED电源供电。双路128档电流源可灵活调节LED1和LED2在闪光/手电筒/红外模式下的电流。该闪光灯驱动器提供三种IVFM保护模式，以防止在低电池状态下系统复位或关机。

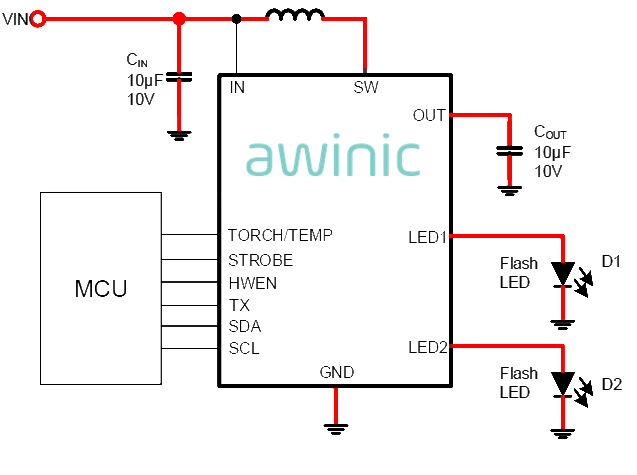

图3 典型应用电路

具有以下特性：

支持双色温闪光LED应用
双独立可编程1.5A LED电流源

闪光：11.35mA~1.5A，128档，11.72mA/档

手电筒：2.55mA~372mA，128档，2.91mA/档

闪光超时：40ms~1.6s，16档

闪光/手电筒/红外模式
高效率：85%
在低电池条件下优化闪光LED电流 (IVFM)
硬件频闪使能 (STROBE)
硬件手电筒使能 (TORCH/TEMP)
远程NTC监控
RF功率放大器脉冲事件 (TX) 的同步输入
400kHz I²C：(I²C地址=0x63)
0.4mm间距，CSP-12封装
