软件结构--多维视角以及质量属性

---

前言

本文描述软件系统的三个维度、软件系统的质量属性、软件构建的五个关键质量目标

---

一、软件构造的多维视角

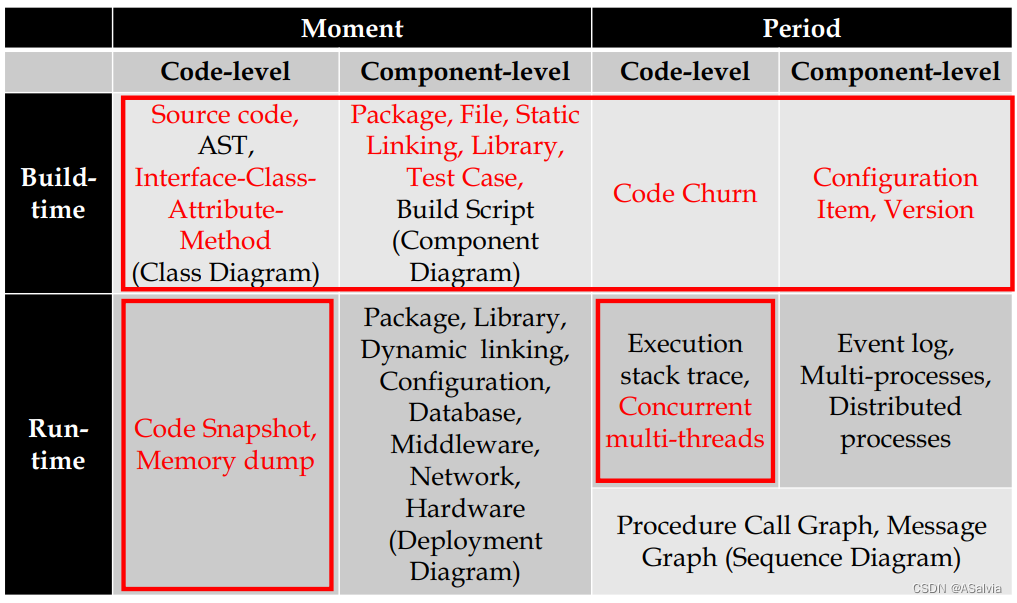

下图能简单明了的概括软件构造的多维化视角，以及本课程中我们需要学习的重点(已标红)
从三个维度进行划分:

• 按阶段划分：构造时/运行时视图
• 按动态性划分：时刻/阶段视图
• 按构造对象划分：代码/构件视图

1.构造层面

Build-time (构造阶段): idea → requirement → design → code →
installable / executable packag
1）Build-time,moment,and code-level view
按照基本程序块(如函数、类、方法、接口等)以及它们之间的依赖关系在逻辑上组织源代码。
有三个相互关联的形式:

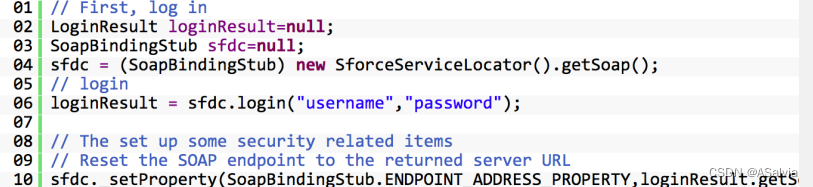

词汇层面（Lexical-oriented）： source code（源代码）

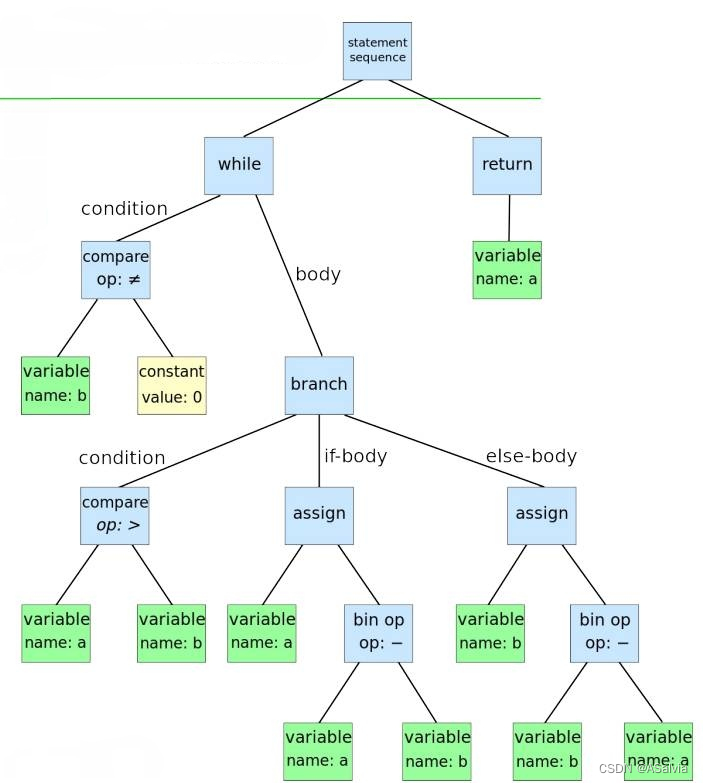

语法层面（Syntax-oriented）： AST，即Abstract Syntax Tree（抽象语法树）

语义层面（Semantics-oriented）： nterface-Class-Attribute-Method（也叫做Class Diagram，即类图）

2）Build-time, period, and code-level view

• 描述随时间“变化”的视图。
• 代码生产代码变化:行添加、修改或删除一个文件从一个版本到另一个地方。
