Cadence Allegro 生成PDF，打印PCB

首先，现在设计界面中调整出要打印的层

调整出要打印的层

File->Plot Setup进行打印设置

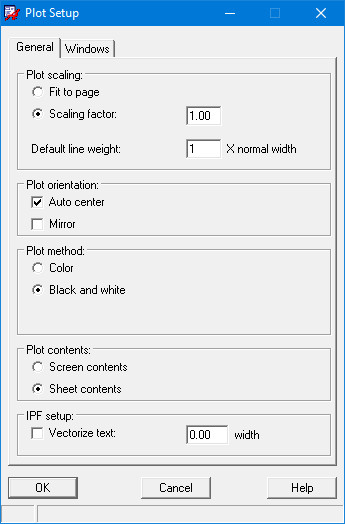

打印设置
选择，百分百1:1打印，自动居中，黑白打印，打印内容为Sheet Content

File->Plot Preview打印预览

打印预览

没问题的话，点击Print，然后，其中DPI选择高一些，并且点击Setup进行纸张设置，在Setup中可以选择生成pdf或直接打印

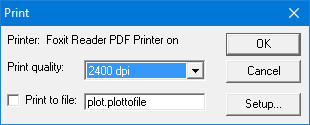

print
printSetup

这样就生成了一比一的板子PDF可以打印啦！

打印效果
