Android绘制自定义饼图

绘制自定义饼图

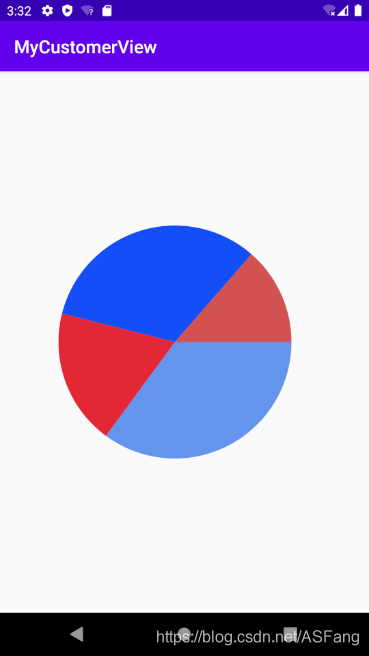

1.先上效果图：

2.下面分析需要用到的技术点

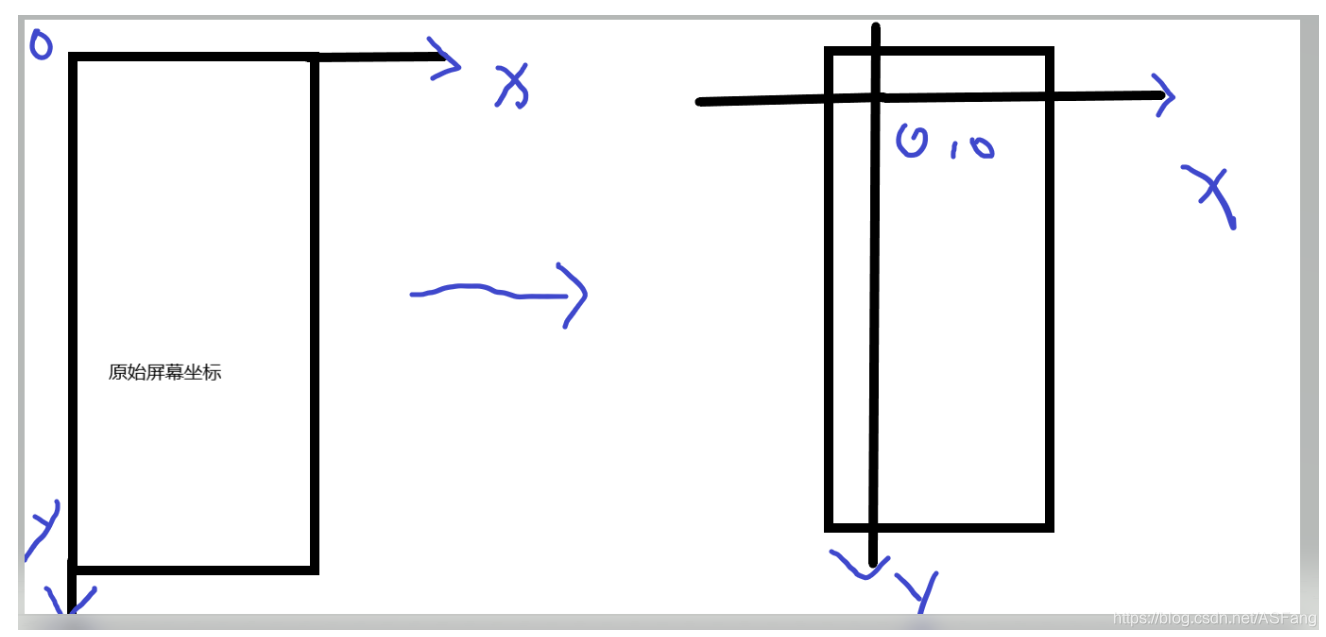

canvas.translate(100,100);

把当前画布的原点移到(100,100),后面的操作都以(100,100)作为参照点，即把（100,100）作为坐标系的（0,0），默认原点为(0,0)

 canvas.drawArc(rectF, startAngle, swipeAngle, true, mPaint);

说明：

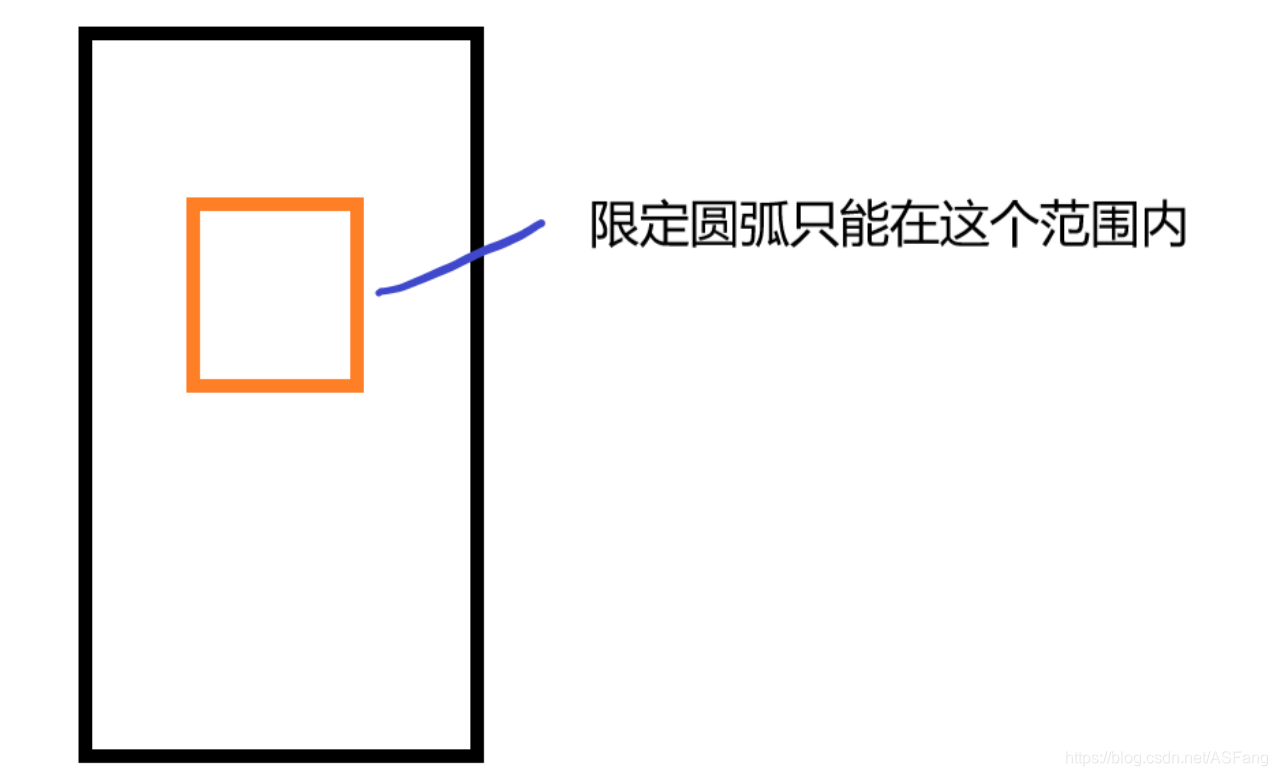

第一个参数rectF，定义的圆弧的形状和大小的范围

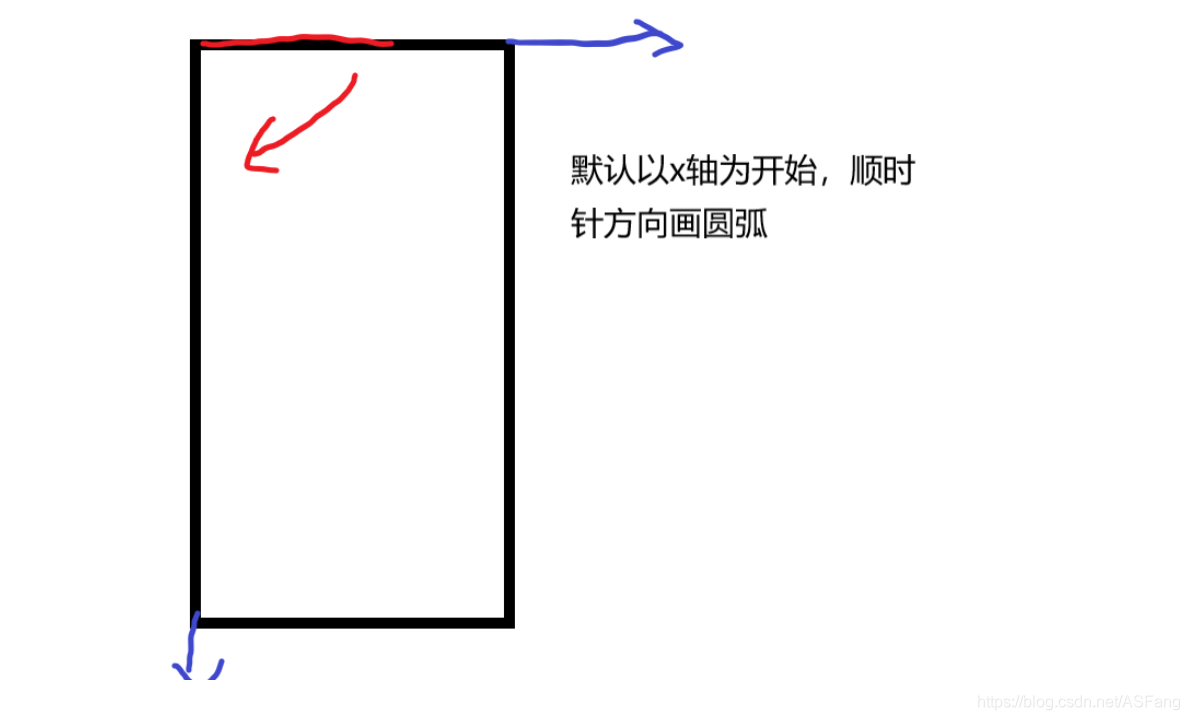

第二个参数：float startAngle，设置圆弧是从哪个角度来顺时针绘画。

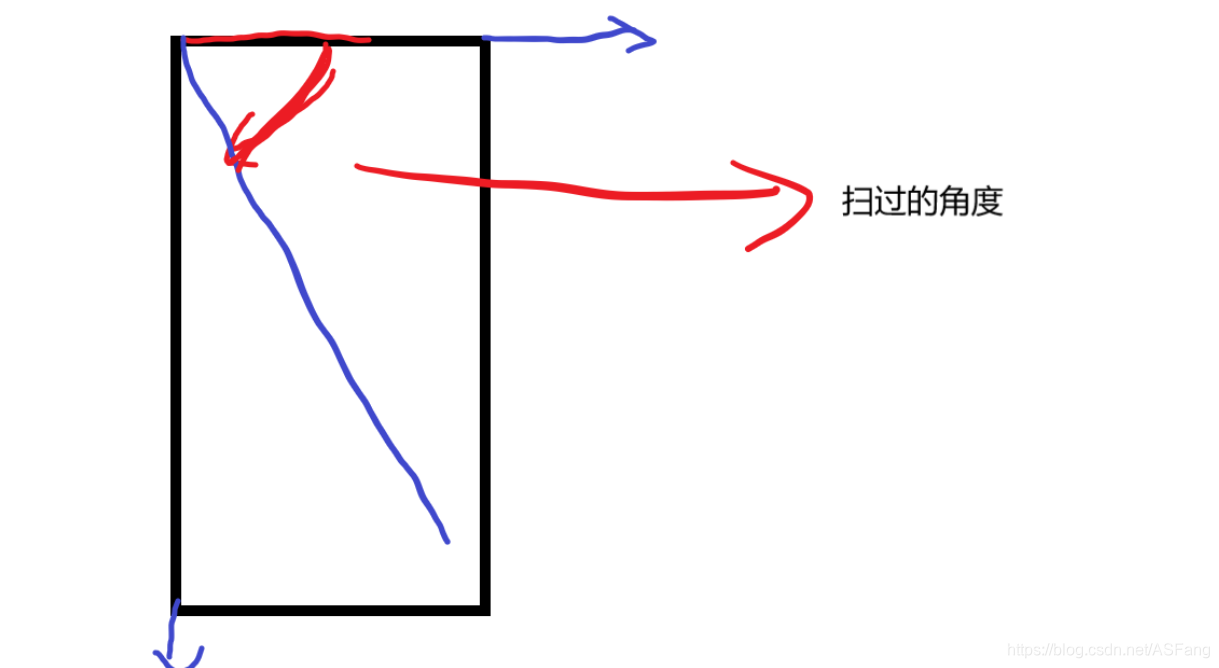

第三个参数：float sweepAngle，设置圆弧扫过的角度。

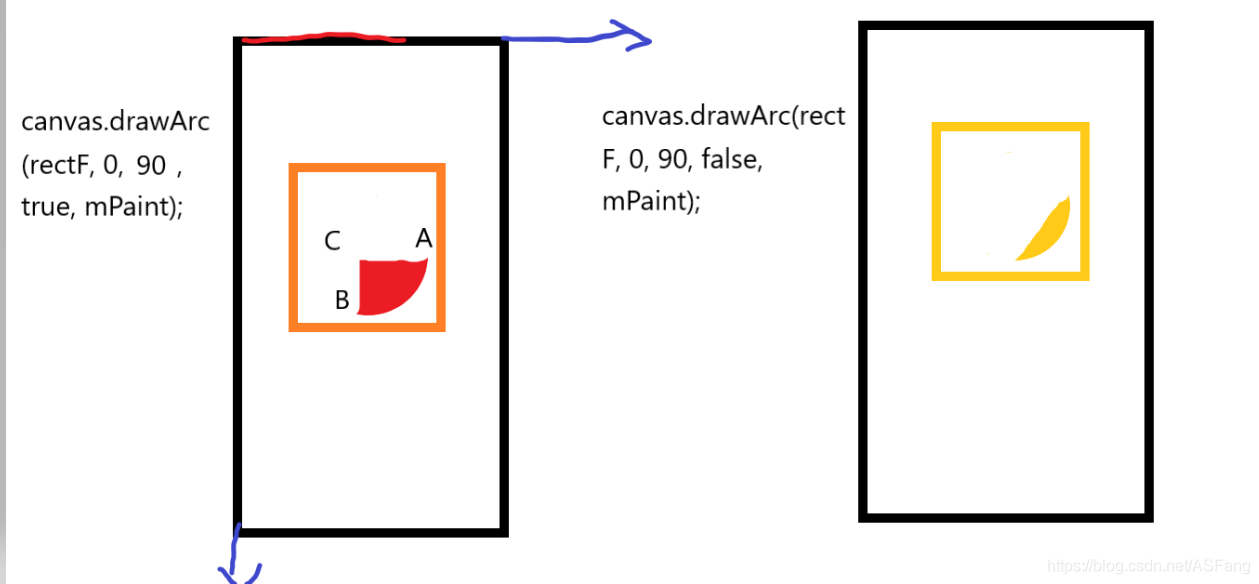

第四个参数：boolean useCenter，设置我们的圆弧在绘画的时候，是否经过圆心。

即：为false时候直接AB相连接，为true时候ACB连接

第五个参数：画笔不用说。

3.下面贴一下关键代码

说了上面这么多相信聪明的你也是可以直接写出来的。

首先我们定义一些内置的颜色

 private int[] colos = new int[]{0xFF663311, 0xFF6495ED, 0xFFE32636, 0xFF174EF6};

获取我们设置的view的宽高以及padding

 @Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        paddingLeft = getPaddingLeft();
        paddingRight = getPaddingRight();
        paddingBottom = getPaddingBottom();
        paddingTop = getPaddingTop();
        mWith = w;
        mHeight = h;
    }

移动画布到我们的view的中心位置，这里注意要减去padding后的中心位置

@Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        if (mPieDataBeans.size() < 1) {
            return;
        }
        //canvas.drawRect(0, 0, mWith, mHeight, mPaint);

        int realWith = mWith - paddingLeft - paddingRight;
        int realHeight = mHeight - paddingTop - paddingBottom;
        int r = (Math.min(realWith, realHeight)) / 2;
        canvas.translate(paddingLeft + realWith / 2, paddingTop + realHeight / 2);



    }

根据传入的参数动态绘制startAngle与swipeAngle

 RectF rectF = new RectF(-r, -r, r, r);
for (int i = 0; i < mPieDataBeans.size(); i++) {
            swipeAngle = mPieDataBeans.get(i).getNum() * 360 / total;
            mPaint.setColor(colos[mPieDataBeans.get(i).getColor()]);
            canvas.drawArc(rectF, startAngle, swipeAngle, true, mPaint);
            startAngle = startAngle + swipeAngle;


        }

说明：其中的total为传的list集合的总数量，mPieDataBeans.get(i).getNum()为每个数据自己的值， swipeAngle = mPieDataBeans.get(i).getNum() * 360 / total;这个方法就可以算出每个值应该扫过的角度。每循环一次startAngle 就要重新计算起始位置，startAngle = startAngle + swipeAngle; mPaint.setColor(colos[mPieDataBeans.get(i).getColor()]);，这个是根据传入的编号获取对应的颜色，设置画笔颜色。

外部暴露方法

 public void setPieData(List<PieDataBean> data) {
        this.mPieDataBeans = data;
        total = 0;
        initData();
        invalidate();
    }

每次设置数据，记得调用一下invalidate();，我这个 initData();主要是计算total的值。

每次设置数据，记得调用一下invalidate();，我这个 initData();主要是计算total的值。

好了就到这儿了，讲完了，大家试一下吧，下期增加标注信息。
