基于RK3568/RK3588+FPGA电力网关在动环监控+储能能源管理系统的应用

串口服务器在工业数据采集中扮演着连接传统设备与IP网络的关键角色。本文将介绍一款基于Rockchip RK3588处理器（8nm，4xA76+4xA55）的串口服务器的物理接口配置，并客观探讨其在储能能量管理系统（EMS）及动力环境监控（动环监控）中的适用场景。

一、 核心硬件规格简述
处理器： Rockchip RK3588

操作系统： 可选开源欧拉、银河麒麟、麒麟信安、Ubuntu

内存/存储： 8GB / 128GB eMMC

NPU： 6TOPS算力（支持多种精度）

二、 配置应用

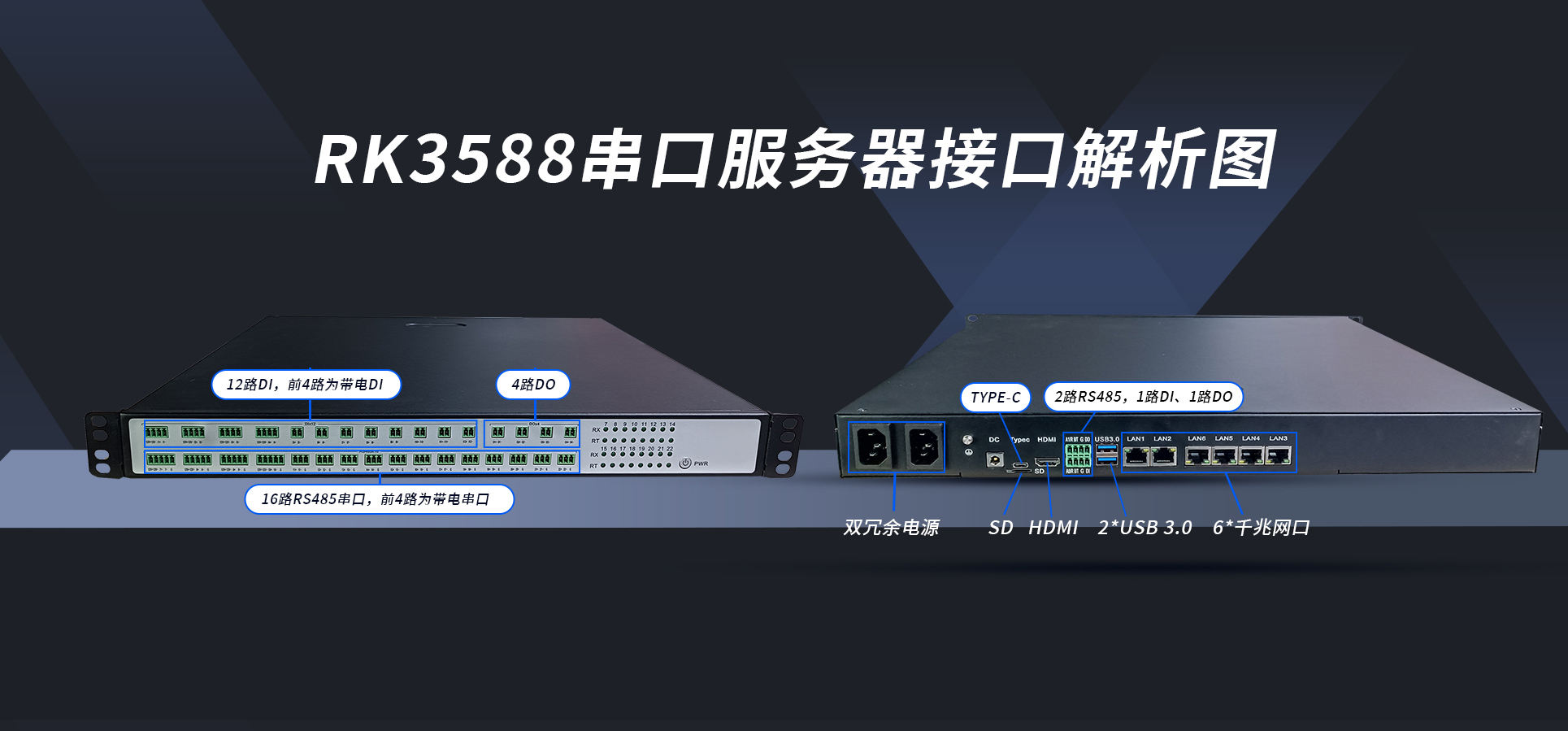

该串口服务器的接口设计主要分为前、后部：

前部接口 (设备接入侧)：

串口： 16路 RS485 (每路带指示灯)。

数字量I/O (DIO)： 12路 DI (输入) + 4路 DO (输出)。

控制： 1个开关键。

后部接口 (网络、管理与扩展侧)：

网络：

LAN： 可选 2 / 4 / 6 个千兆网口。

无线/蜂窝 (选配)： 双频WiFi、蓝牙5.0+，M.2接口 (4G/5G)，SIM卡槽。

显示： 1路 HDMI。

通用： 1x USB Type-C (OTG)， 2x USB 3.0。

扩展I/O： 额外 1x DI + 1x DO。

调试： 1x DEBUG串口。

补充串口： 额外 2路 RS485。

电源输入： 220V AC 双路冗余 (一路失效自动切换)。

电源输出： 6路 2PIN 12V DC (可为传感器等供电)。

安全防护： 电源系统多重保护 (欠压/短路/过流/过压)，I/O通道 1500V DC 隔离。

环境适应性： 工作温度 -40°C ~ +70°C，存储温度 -40°C ~ +80°C，湿度 20%~90% (无凝露)。

尺寸： 437(483)mm * 414.6mm * 44.5mm。

三、 在动环监控系统中的适用场景
该设备的工业级特性使其适用于严苛的动环监控环境：

多设备接入： 18路 RS485 可连接温湿度传感器、漏水检测器、空调/UPS控制器、门禁、配电柜等。

开关量处理： 17 DI + 5 DO 适合接入烟感、红外、门磁等报警信号，控制灯光、风机等设备。

网络连接与备份： 多千兆网口支持分流或冗余；选配4G/5G可作为有线网络备份。

本地供电与扩展： 6路12V输出可驱动常用传感器；USB接口便于调试。

宽温适应： -40°C ~ +70°C 工作范围适应无空调机房、室外机柜等环境。

四、 在储能EMS系统中的适用场景
该设备的多接口设计可满足储能EMS对现场设备数据采集与控制的连接需求：

高密度串口接入： 总计18路 RS485 (16前+2后) 可集中接入大量基于Modbus等协议的设备，如BMS从控、PCS、智能电表、消防主机。

网络化数据转发： 采集数据通过千兆网口或4G/5G (选配) 转发至EMS服务器或云平台。

状态监测与控制： 17路 DI (12前+1后) + 5路 DO (4前+1后) 可用于接入报警信号或执行简单控制指令。

本地边缘处理 (潜力)： RK3588 + NPU 为边缘侧的数据预处理 (过滤、缓存、协议转换) 提供硬件基础。

供电可靠性： 双电源冗余保障节点持续运行，6路12V输出可简化现场传感器供电。

总结：
这款基于RK3588平台的串口服务器，通过提供高密度RS485 (18路)、丰富DIO (17DI/5DO)、灵活网络配置 (多网口+无线选配)、双冗余电源输入及宽温工业级设计，为需要连接大量串口和数字量设备的场景（如储能EMS、动环监控）提供了一种硬件连接解决方案。其本地处理能力也为边缘计算应用留出空间。实际部署需结合具体设备协议兼容性及系统架构进行规划。
