全国产工业级交换机2光4电解决方案

全国产化工业交换机解决方案
主芯片和器件国产化网络解决方案,广泛应用于电力电网,军工,高速公路等国家重点行业的通信网络中。

全国产型工业交换机按其字面上的意思,一是全国产化(工业交换机),就是交换机内部95%以上元器件的国内生产制造,重要的硬件芯片,比如交换机芯片、管理芯片、接口芯片等必须是国内厂商在国内研发、生产、制造。二是网管型(工业交换机)就是可以网络管理的交换机。网管型工业交换机管理方式有三种,可通过串口管理、可通过Web管理、通过网管软件管理,提供了基于终端控制口(Console)、基于Web页面网络等多种网络管理方式。因此网络管理人员可以对该交换机的工作状态、网络运行状况进行本地或远程的实时监控,纵观全局地管理所有交换端口的工作状态和工作模式。

    网管型工业交换机的管理方式:

    1、通过串口管理

    可网管工业以太网交换机附带了一条串口电缆,供工业以太网交换机管理使用。先把串口电缆的一端插在工业以太网交换机背面的串口里,另一端插在普通电脑的串口里。然后接通工业以太网交换机和电脑电源。利用Windows系统里面自带的“超级终端”程序,进行串口数据管理。

    首先,打开“超级终端”,在设定好连接参数后,就可以通过串口电缆与工业以太网交换机交互了。这种方式并不占用工业以太网交换机的带宽,因此称为“带外管理”(Out of band)。

    在这种管理方式下,工业以太网交换机提供了一个菜单驱动的控制台界面或命令行界面。你可以使用“Tab”键或箭头键在菜单和子菜单里移动,按回车键执行相应的命令,或者使用专用的工业以太网交换机管理命令集管理工业以太网交换机。不同品牌的工业以太网交换机命令集是不同的,甚至同一品牌的工业以太网交换机,其命令也不同。使用菜单命令在操作上更加方便一些。

    2、通过Web管理

    可网管工业以太网交换机可以通过Web(网络浏览器)管理,但是必须给工业以太网交换机指定一个IP地址。这个IP地址除了供管理工业以太网交换机使用之外,并没有其他用途。在默认状态下,工业以太网交换机没有IP地址,必须通过串口或其他方式指定一个IP地址之后,才能启用这种管理方式。

    使用网络浏览器管理工业以太网交换机时,工业以太网交换机相当于一台Web服务器,只是网页并不储存在硬盘里面,而是在工业以太网交换机的NVRAM里面,通过程序可以把NVRAM里面的Web程序升级。当管理员在浏览器中输入工业以太网交换机的IP地址时,工业以太网交换机就像一台服务器一样把网页传递给电脑,此时给你的感觉就像在访问一个网站一样。这种方式占用工业以太网交换机的带宽,因此称为“带内管理”(In band)。

    如果你想管理工业以太网交换机,只要点击网页中相应的功能项,在文本框或下拉列表中改变工业以太网交换机的参数就可以了。Web管理这种方式可以在局域网上进行,所以可以实现远程管理。

    3、通过网管软件管理

    可网管工业以太网交换机均遵循SNMP协议(简单网络管理协议),SNMP协议是一整套的符合国际标准的网络设备管理规范。凡是遵循SNMP协议的设备,均可以通过网管软件来管理。你只需要在一台网管工作站上安装一套SNMP网络管理软件,通过局域网就可以很方便地管理网络上的工业以太网交换机、路由器、服务器等。通过SNMP网络管理软件的界面,它也是一种带内管理方式。

随着“互联网+”、工业 4.0与国家基础产业的深度融合,“国产化、自主可控”一直是国家坚持的根本政策。响应国家倡导,推出国产芯系列产品,该系列产品符合工业设计要求。IP40防护等级超强的坚固度能适应各种严苛环境,导轨安装可以非常方便的安置在空间紧凑的控制箱中。宽温操作使用寿命长,为用户的以太网设备联网提供可靠、便捷的解决方案。

●国产芯,自主可控
●电口支持10/100/1000M,全/半双工,MDI/MDI-X自适应功能

●光口支持100/1000/2500M
●工作电源:DC 12-48V 提供反接保护

●IP40等级防护,金属外壳、无风扇、低功耗设计
●支持IEEE 802.1Q VLAN,简易网络规划

●支持ERPS环网,确保网络安全

●管理功能:支持WEB管理方式

技术参数

  产品名称

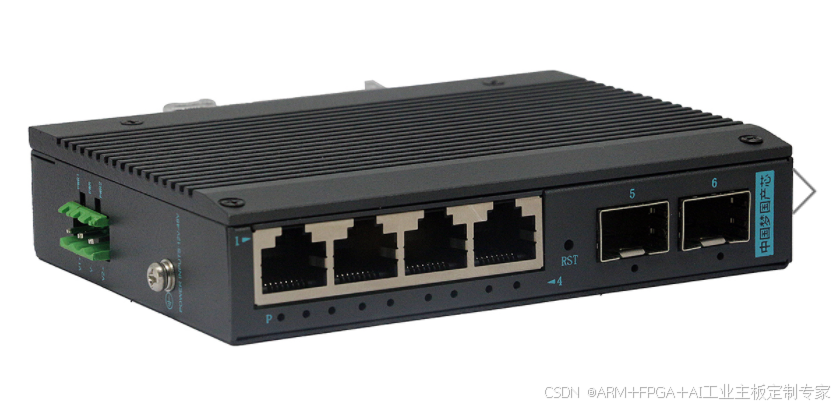

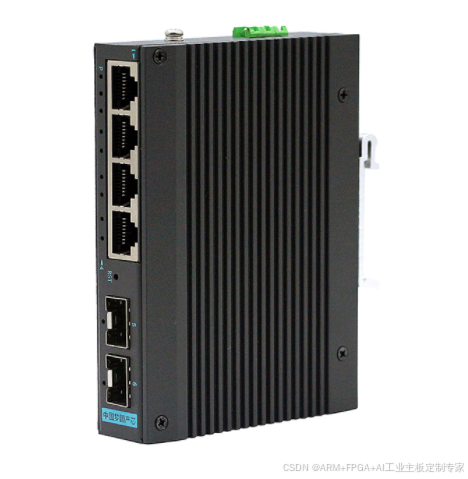

全国产工业交换机Web网管千兆2光4电

  产品型号

xm3568

  端口描述

4路千兆电口+2路千兆光口

  网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX;

IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X;IEEE802.3x; IEEE802.3af; IEEE802.3at;

  RJ45端口

10/100/1000BaseT(X)自动侦测,全/半双工MDI/MDI-X自适应

  光纤端口1000/2500BaseFX SFP端口,光口支持100M/1G/2.5G

  双绞线

10BASE-T: Cat3,4,5 UTP(≤100 meter)

100BASE-TX: Cat5 or later UTP(≤100 meter)

1000BASE-TX: Cat6 or later UTP(≤100 meter)

  交换机属性

交换容量:20Gbps
包转发率:14.8Mppb
MAC容量:4K
缓存:4Mbit
功耗:<5W

  防护等级

IP40

  LED 指标

电源指示灯:P

接口指示灯:电口(Link)

  电源

输入电压:DC12~48V(3Pin)

接入端子:凤凰端子

支持反接保护

其他规格

  工作环境

工作温度:-40~75 °C(-40~175 °F)

储存温度 : -40~85 °C(-40~185 °F)

相对湿度 : 5%~95%(无凝露)

  行业标准

EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A

EMS :

IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC(EN)61000-4-3(RS):10V/m(80~1000MHz)

IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV

IEC(EN)61000-4-6(射频传导):3V(10kHz~150kHz),10V(150kHz~80MHz)

IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s

IEC(EN )61000-4-8

Shock:IEC 60068-2-27
Freefall:IEC 60068-2-32
Vibration:IEC 60068-2-6

  机械属性

外壳:金属材质

安装:DIN 卡轨式,壁挂式安装

重量:0.3Kg

尺寸 :111.9 x 85 x 25mm(长 x 宽 x 高)

  平均无故障时间

300,000 小时

  质保

3年
