网络拓扑测绘之AS域间拓扑

不同粒度范围网络地图可视化展示技术，通过研究网络空间测绘技术和可视化技术，将网络层和物理层网络拓扑进行测绘并展示。其中，网络层对不同粒度的网络层拓扑结构进行测绘，包含AS域间拓扑、AS域内(POP逻辑)拓扑、城域网拓扑和楼宇间拓扑。



（1）技术内容

AS域间拓扑，将全球AS域、IXP、AS域间的连接关系、IXP与AS间的连接关系进行测绘。研究内容包含AS自身特性、IXP自身特性、AS域间以什么模型进行连接、IXP是以什么角色与AS进行连接、IXP的存在对AS连接模型有什么影响、如何对AS和IXP的数据完整性与正确性进行验证、如何动态感知AS和IXP网络状态及连接关系的变化情况等。

（2）关键技术

数据采集

数据采集，使用网络爬虫技术，获取全球AS数量及属性(如名称、国家)、IXP数量及属性(如名称、国家、IP块)、网络路径信息等基础数据。

模型建立

模型建立，通过分析IXP与AS下IP之间的网络连接关系，建立AS域间连接关系模型及AS与IXP之间的连接关系模型。

（3）研究成果

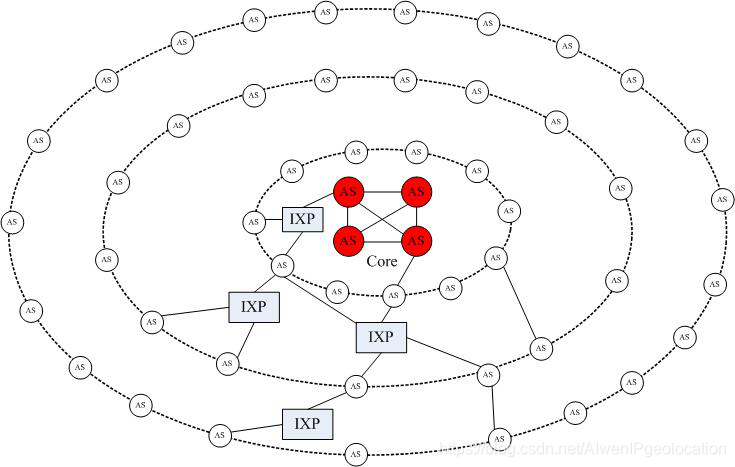

目前，AS域间拓扑已经采集到全球多个AS域和多条AS域之间的连接关系，并建立AS域之间及AS与IXP之间连接关系环状模型，如图1所示。



图1. AS域间连接关系环状模型
