IoT物联网平台「设备影子」开发实战——实践类

传送门：5个视频讲解，30个场景案例汇总

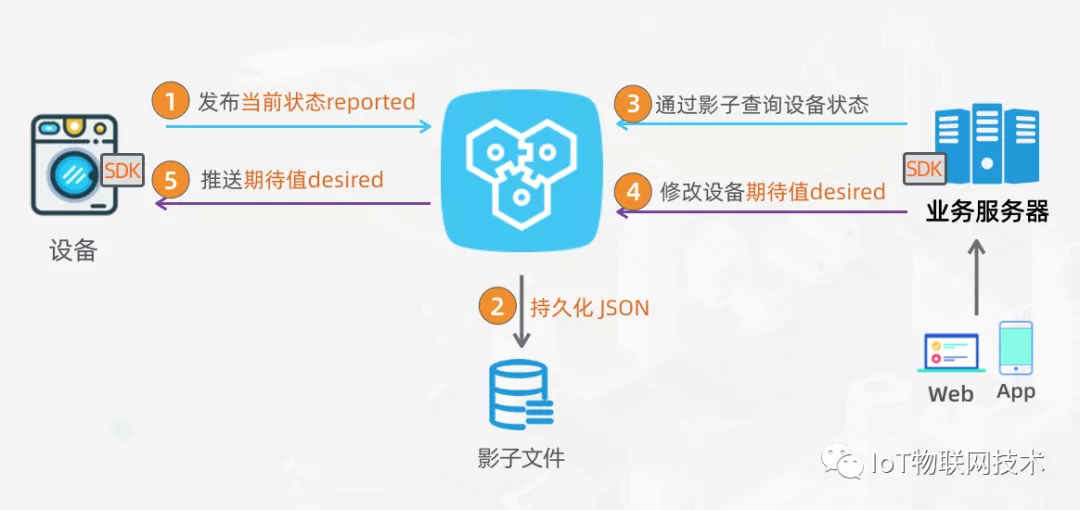

IoT物联网平台提供设备影子功能，在云端通过一个JSON文件持久化存储设备上报状态值和业务系统的期望值。每个设备有且只有一个设备影子，设备可以通过MQTT协议获取期望值desired和设置设备状态reported，业务系统通过HTTPS协议获取设备状态reported和设置设备期望值desired。

• 设备可以主动上报运行状态，业务系统可以随时读取，而不需要关心设备是否在线。
• 当云端业务系统给指定设备设置期望值后，如果设备在线，可以实时接收云端期望值变更；设备离线，再次上线可以主动拉取云端期望值。

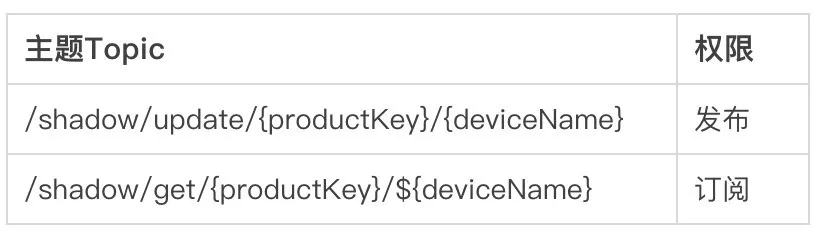

设备影子通信的两个Topic：

设备影子 JSON

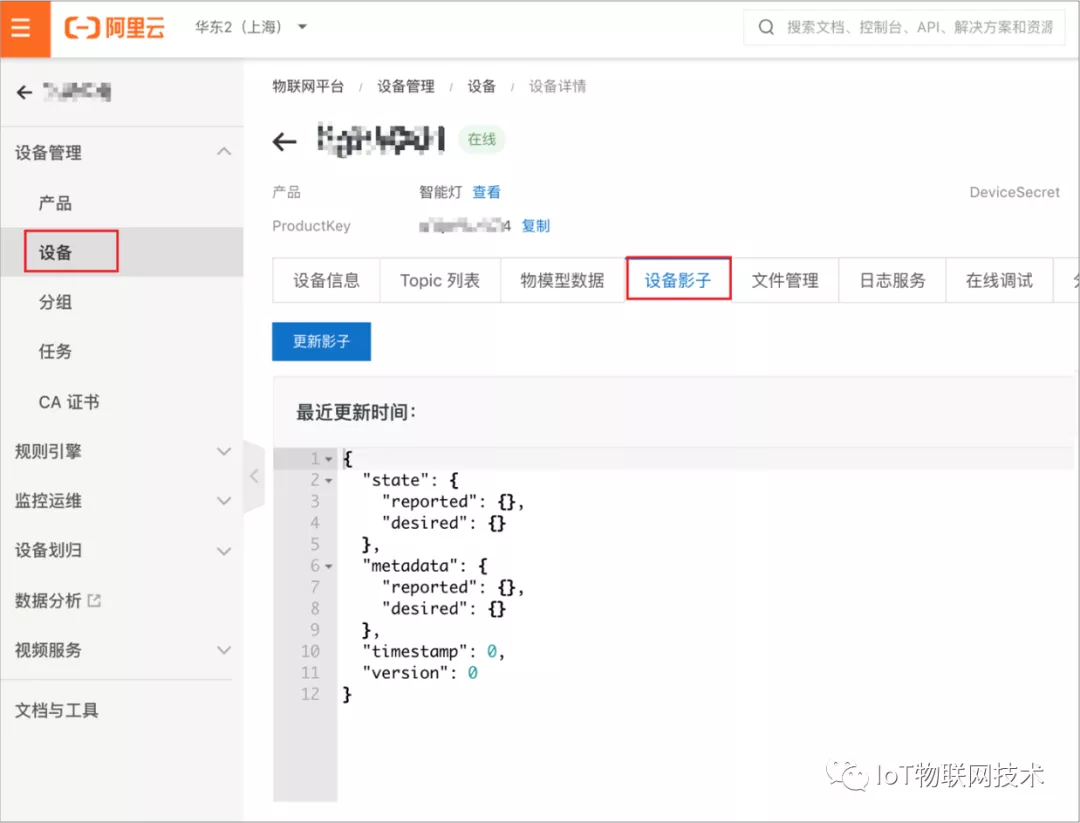

在 IoT物联网平台控制台，设备详情，可以查看设备影子，默认影子JSON数据，如下图：

1.更新设备状态 reported

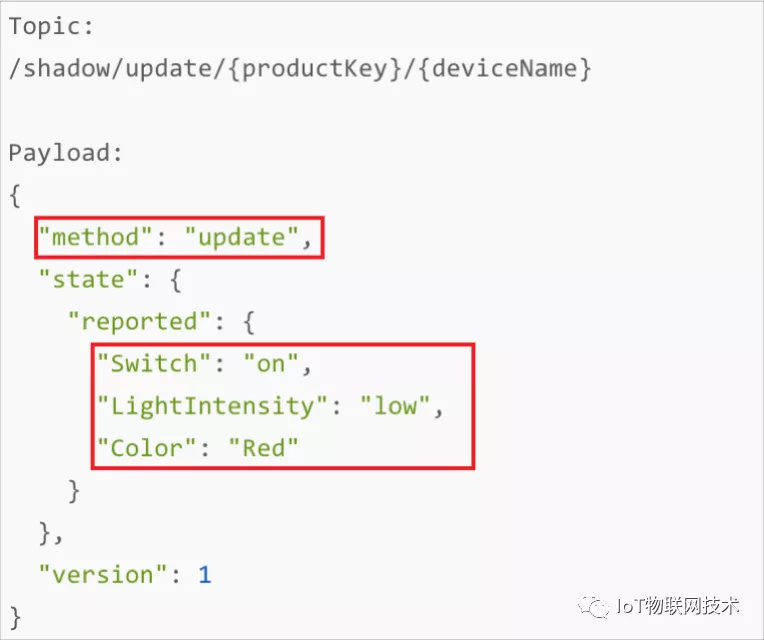

IoT 物联网设备可以主动更新当前状态数据到云端设备影子的(reported)节点中，通信报文，示例如下：

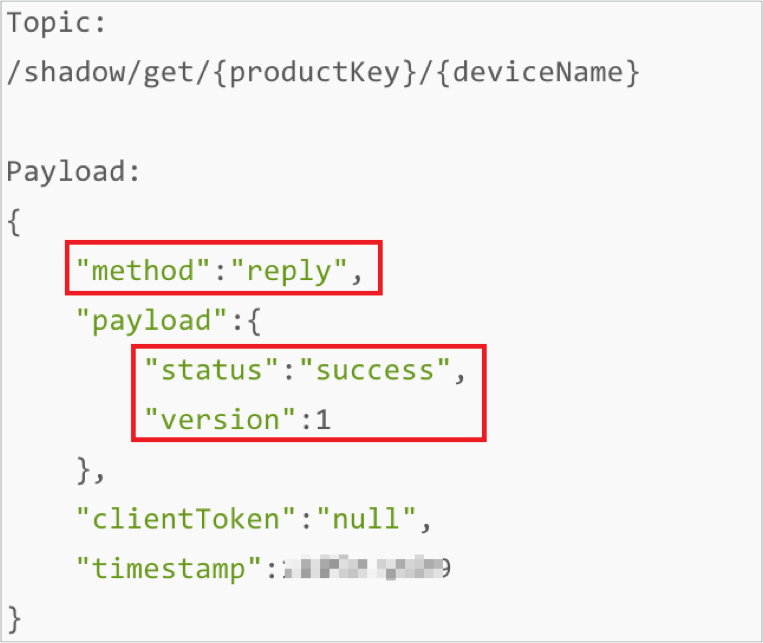

成功更新云端设备影子后，设备端会收到云端下发的响应报文，如下：

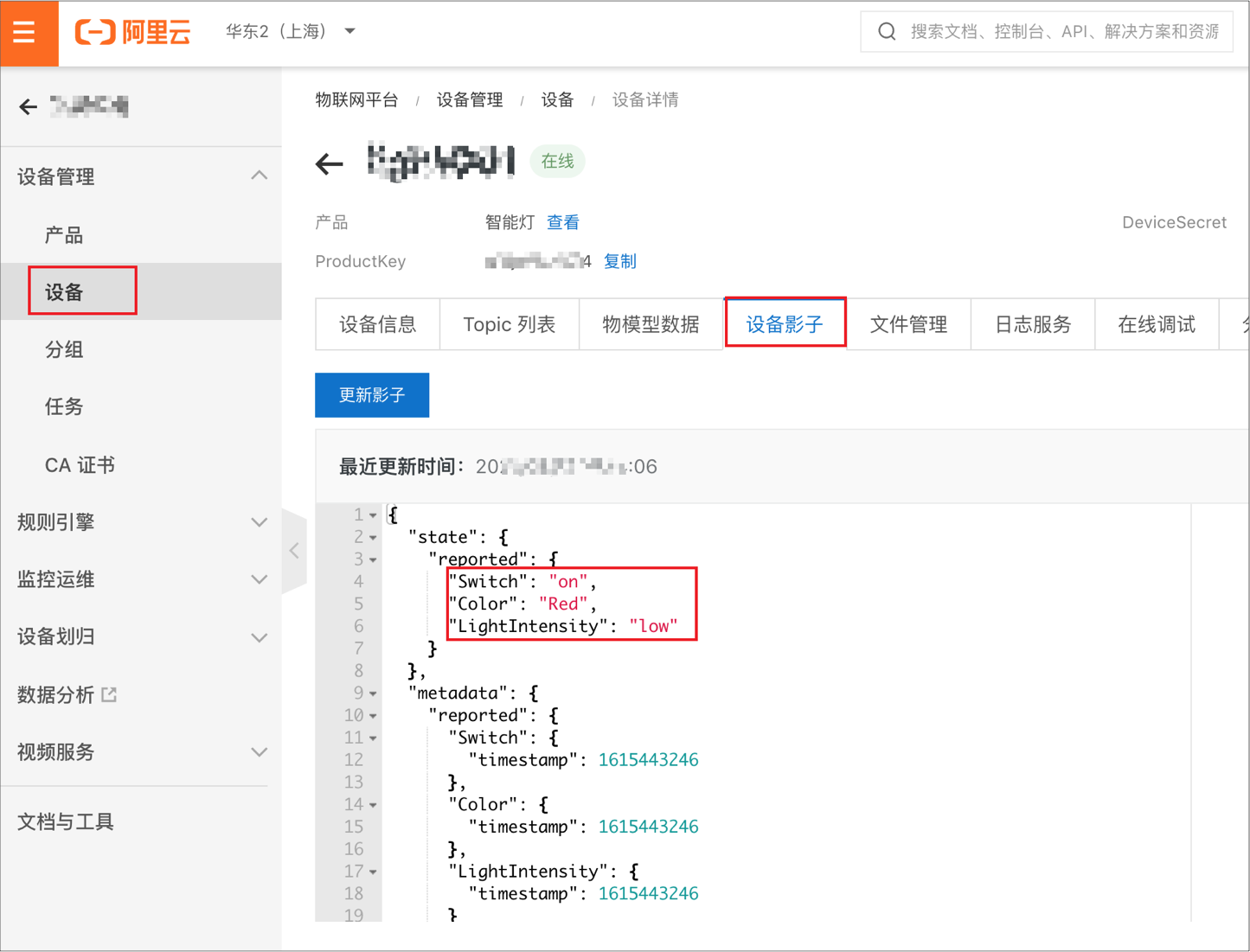

我们在IoT物联网控制台，设备详情的设备影子中，可以查看完整的设备影子JSON文件，如下图

2.获取设备状态 reported

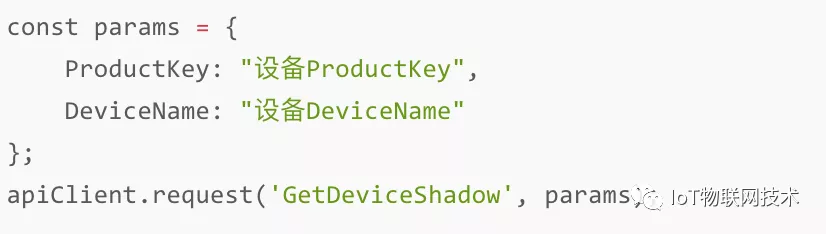

业务系统可以通过调用设备影子的GetDeviceShadow API，获取到设备状态数据(reported)，示例代码如下(Node.js):

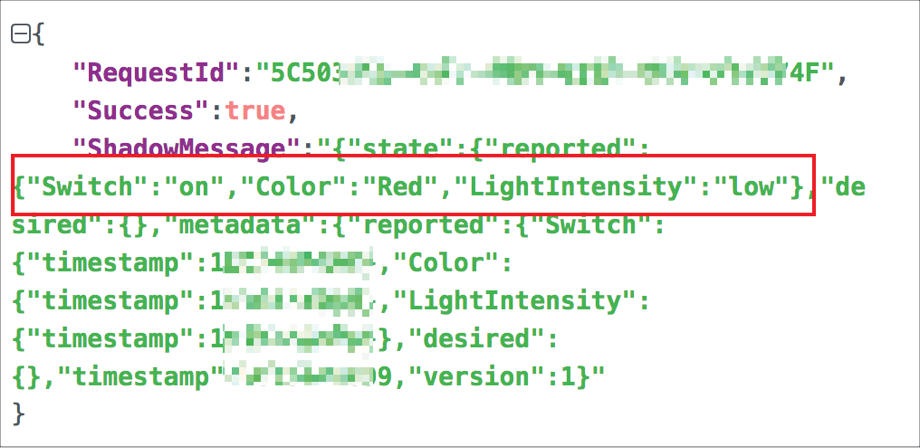

返回结果如下，其中 ShadowMessage 为设备影子JSON的字符串形式，如下图：

3.设置设备期望值 desired

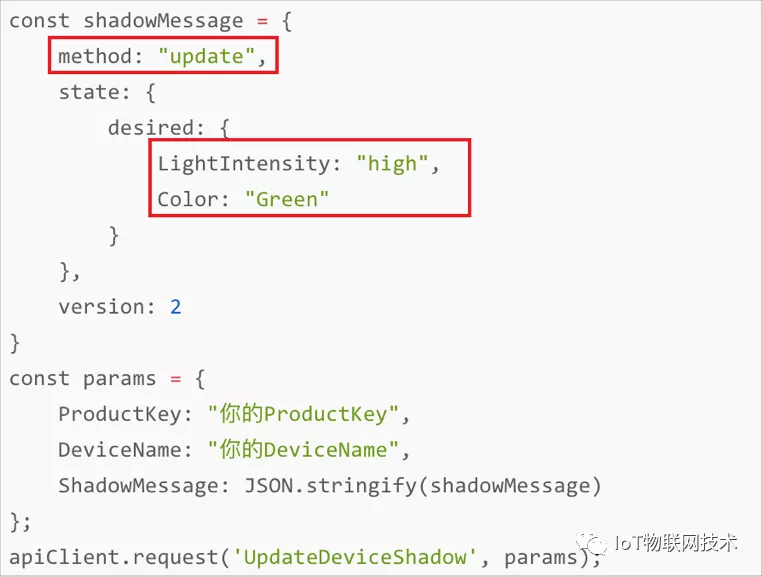

业务系统调用UpdateDeviceShadow API，可以给设备设置期望值(desired)，代码示例如下(Node.js):

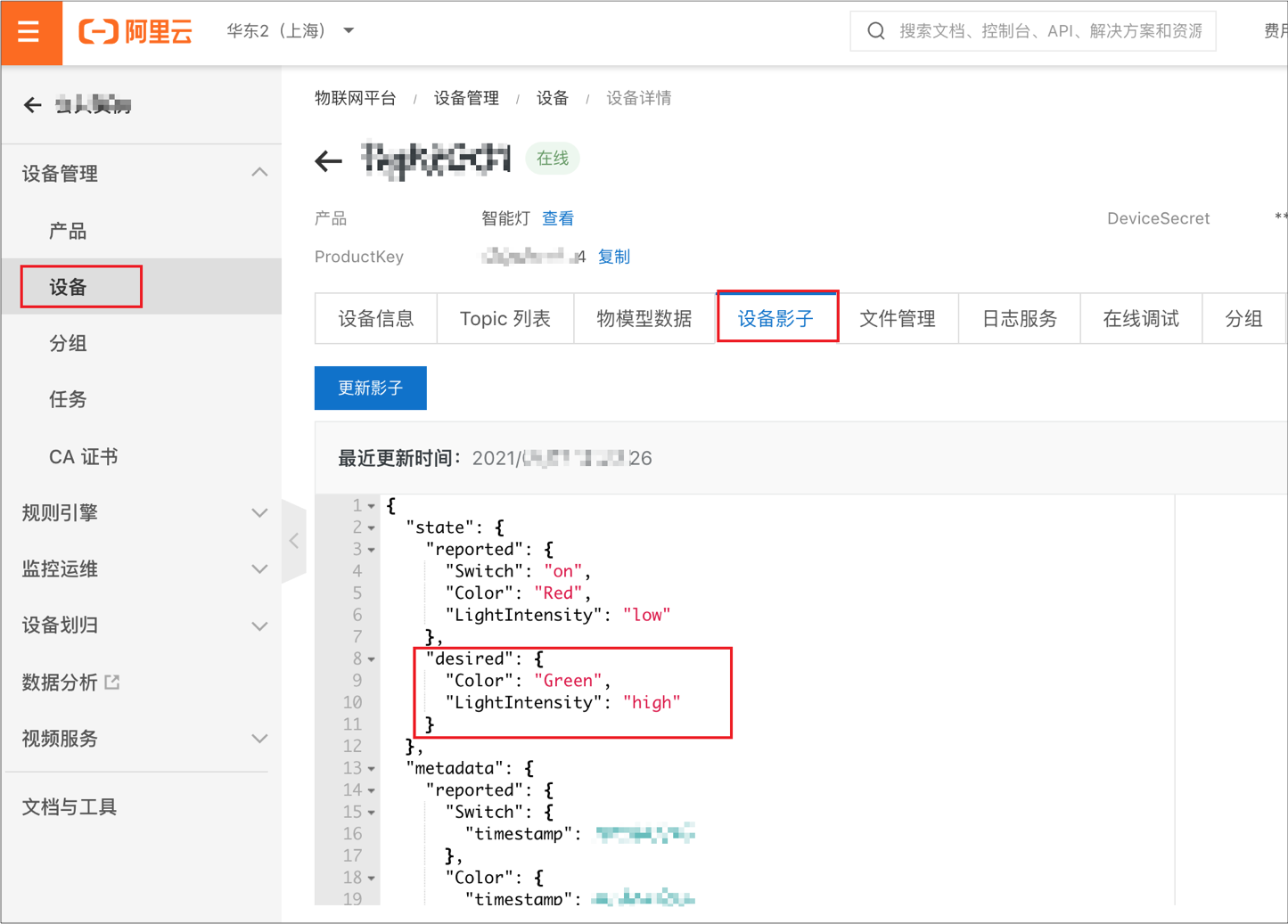

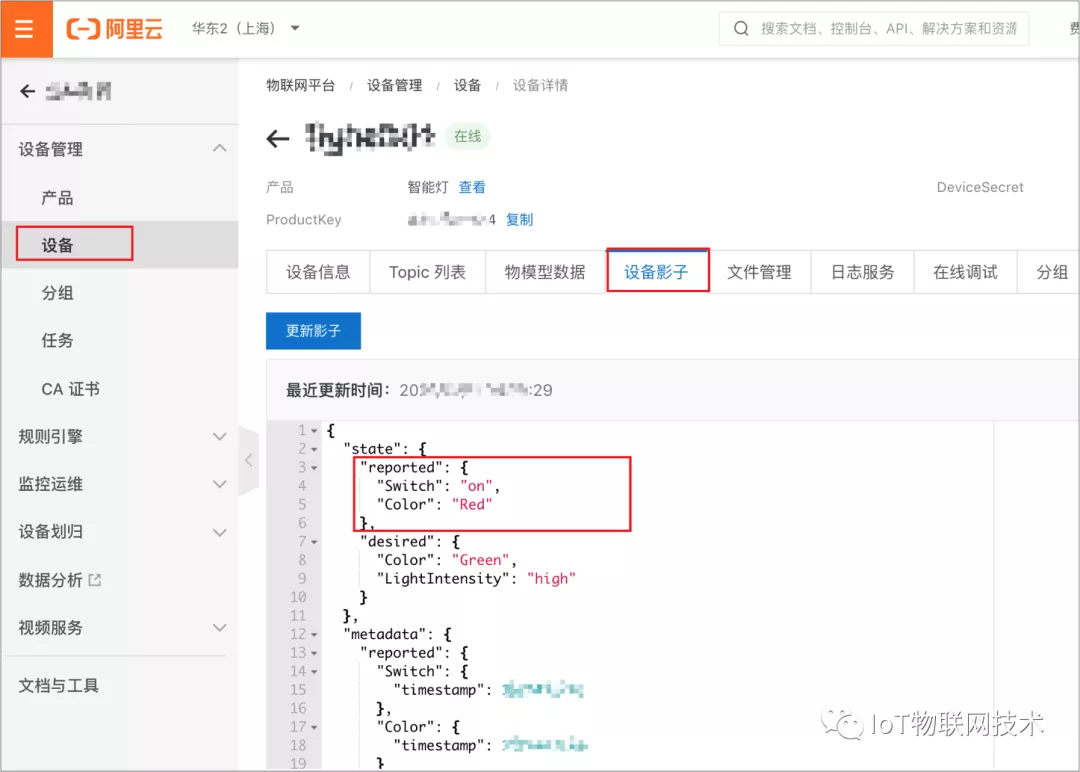

设置成功后，我们在IoT物联网控制台，设备详情的设备影子中，可以查看最新影子文件，如下图：

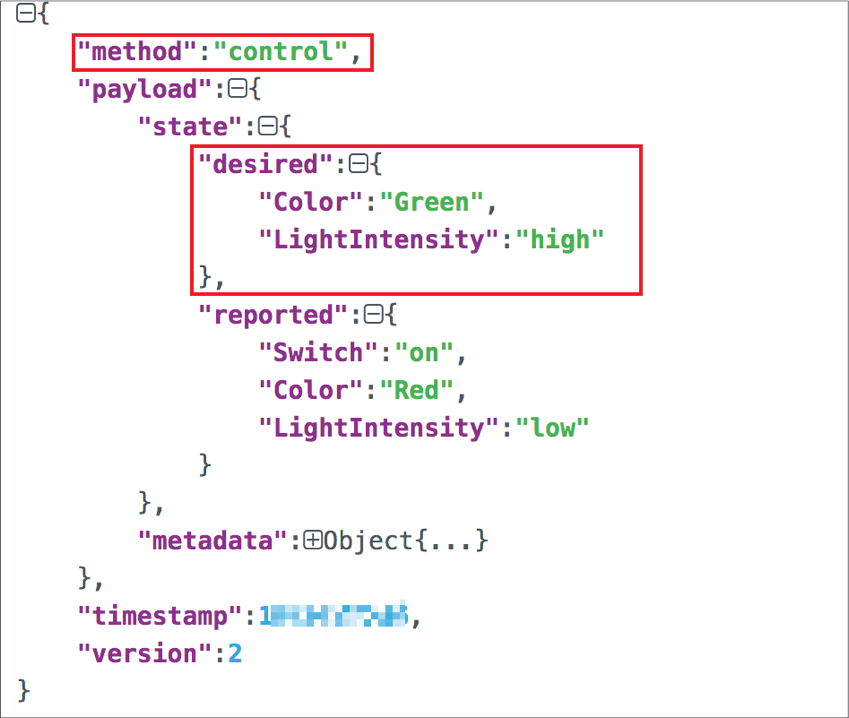

与此同时，在线的设备会实时收到设备影子消息推送，内容如下：

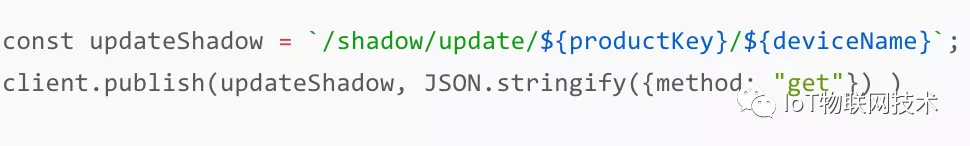

离线的设备，再次上线时，可以主动获取设备影子

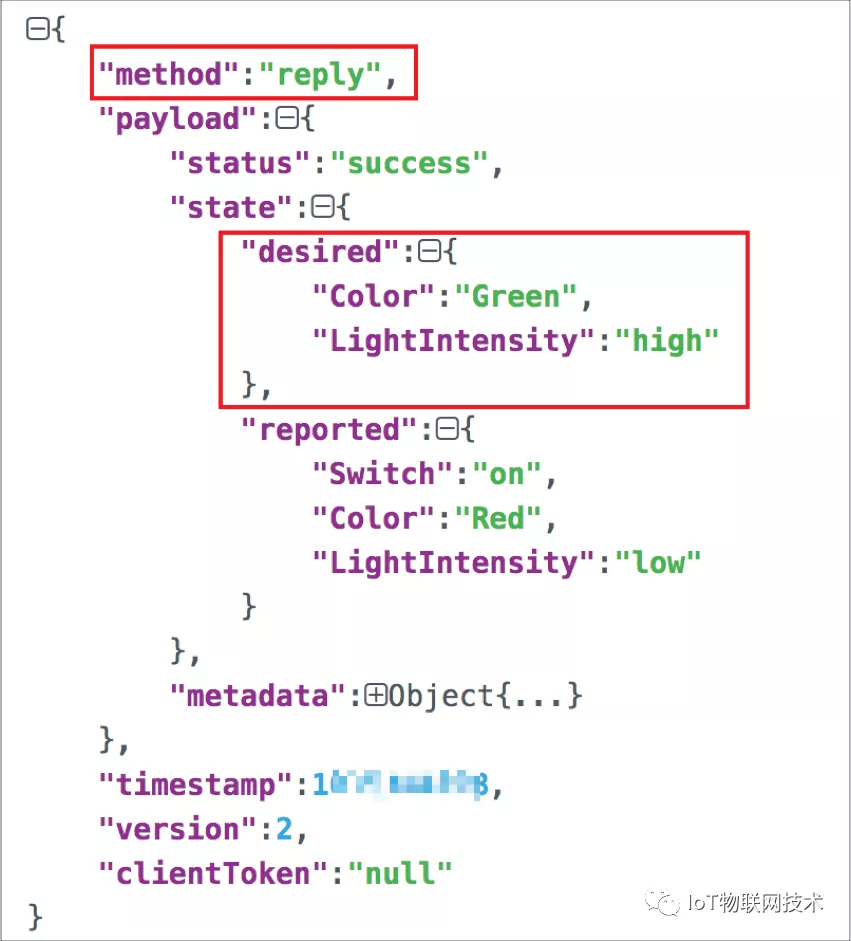

云端回复设备影子消息推送，内容如下：

4.删除设备影子

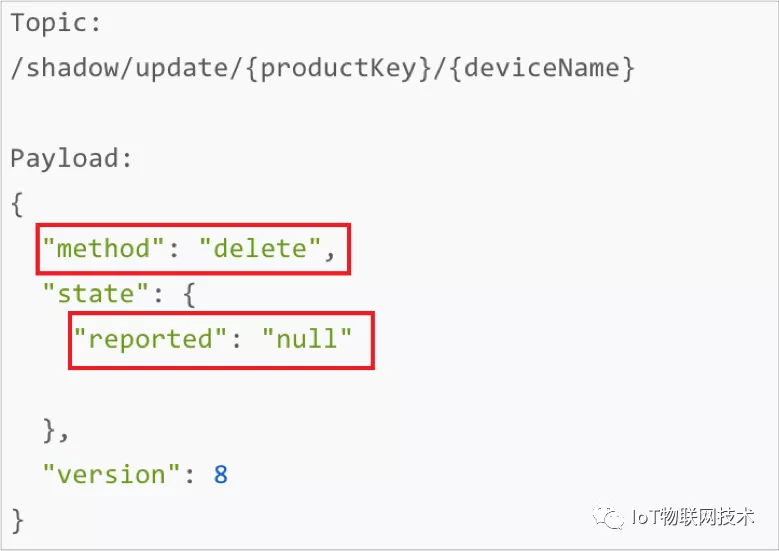

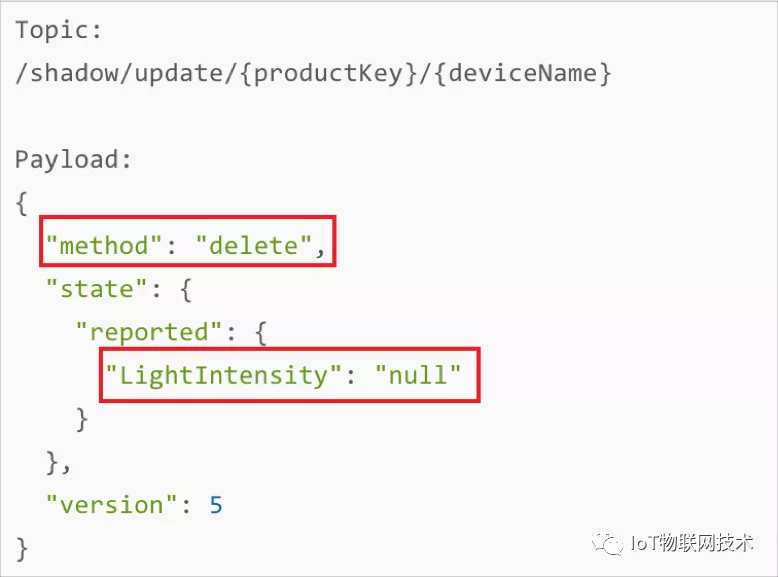

设备可以主动删除设备影子属性，其中method为delete，要删除的属性的值为null。

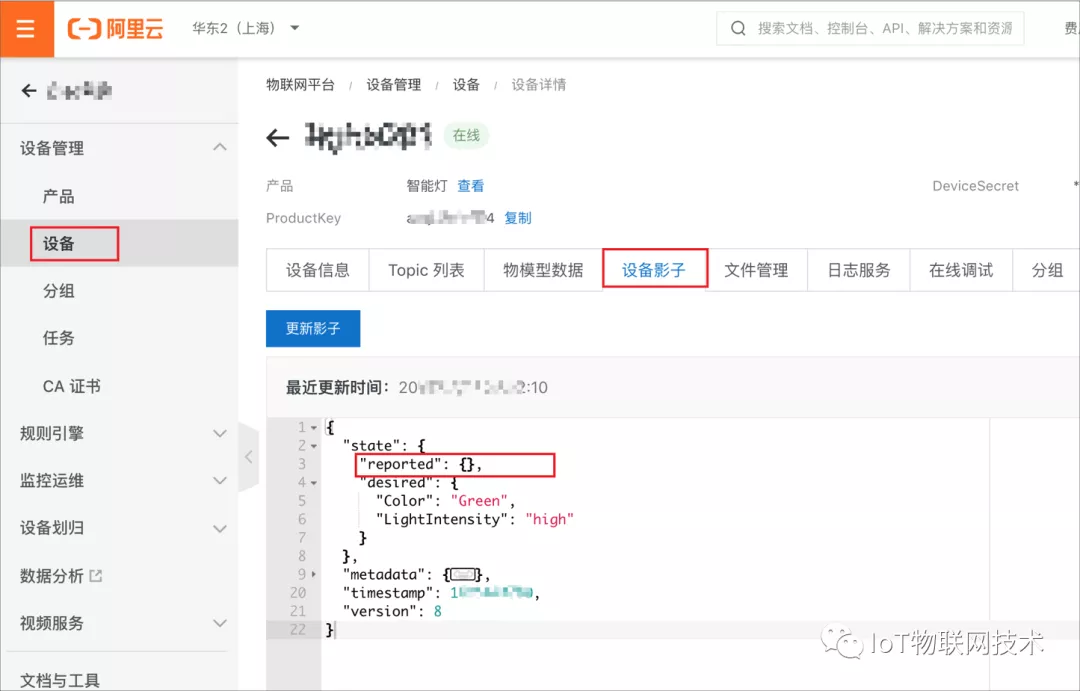

删除成功后，我们在控制台查看设备影子如下图：

设备上报时，将reported设置为null，可以删除全部属性的值。

删除成功后，我们在控制台查看设备影子如下图：

5.增量delta和规则引擎事件

阿里云IoT物联网平台的设备影子不支持增量delta推送，设备更新影子状态后也不会触发规则引擎流转消息事件，业务系统无法实时感知设备状态(reported)变化。
