1、打开相应得PCB,文件(file)——智能PDF—弹出下面界面

2、点击next,选择PDF文件存放路径

3、在下面这个界面中,选择是否需要导出bom表,需要就勾选,不需要就取消,然后next

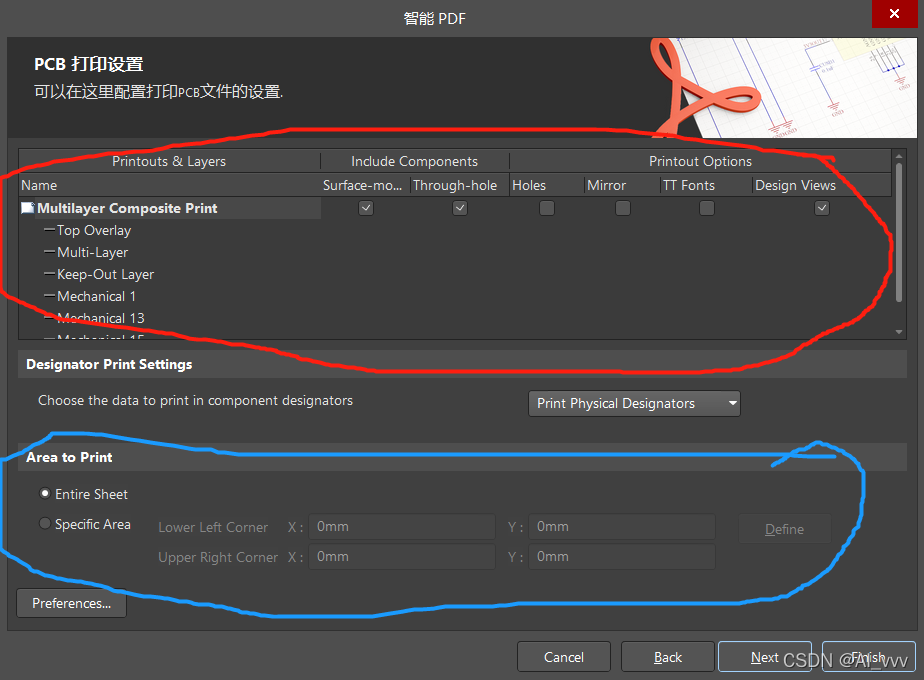

4、在出现的下面界面中,红框内为PDF输出后的层,可右击鼠标,选择Delete删除层,或右击鼠标,选择insert layer,在出现的界面中添加层(单选一层,然后分几次输出,可以清楚些),蓝框内选择PCB区域(preference为层颜色设置),确定选择后,点击netxt

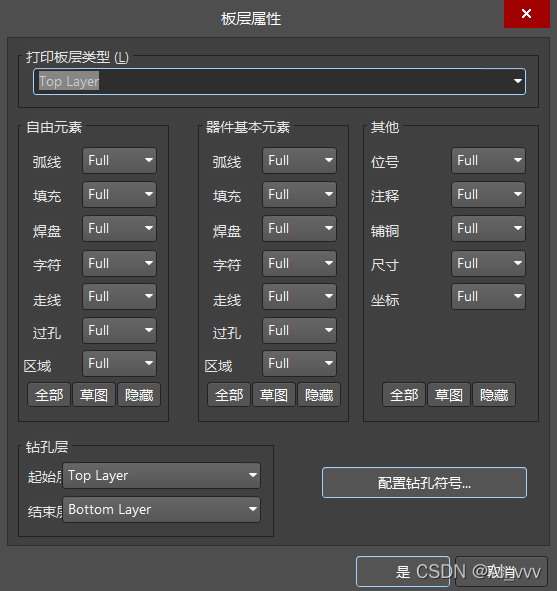

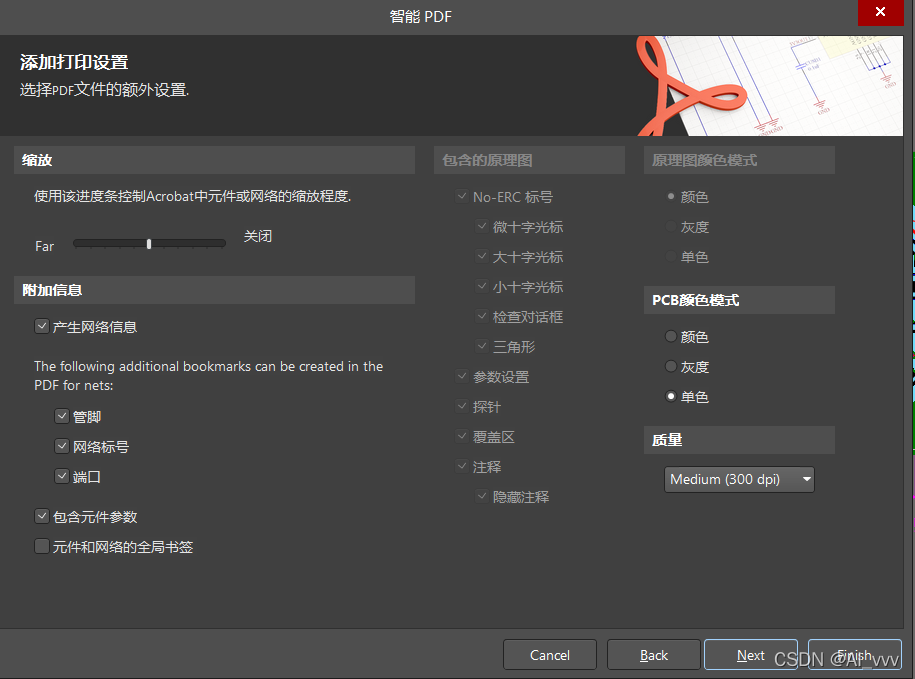

5、在接下来出现的界面中,右侧为PCB层颜色设置,质量为色深。确定选择后,点击next,然后点击finish搞定

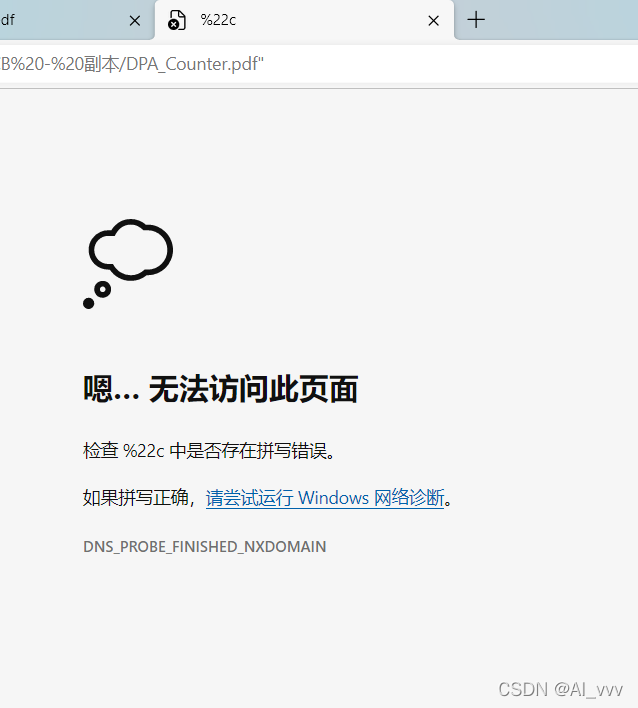

6、如果冒出下面这样的网页错误,可不用理会。

本文详细介绍了如何将PCB的器件布局导出为PDF文件。首先,通过文件菜单选择智能PDF选项,然后设定PDF的保存路径。接着,决定是否导出BOM表。在后续步骤中,可以自定义导出的层,删除不需要的层或插入新的层。此外,可以设置PCB区域和层的颜色,最后选择质量和完成导出。即使出现网页错误,也不会影响导出过程。
