一个简单的两段式状态机

AI_vvv

于 2021-12-09 16:51:04 发布

阅读量332

点赞数

分类专栏： VIVADO 文章标签： fpga开发

本文链接：https://blog.youkuaiyun.com/AI_vvv/article/details/121829095

版权

本文介绍了如何设计一个简单的两段式状态机，包括状态转换图的描述和具体的Verilog代码实现，但未进行仿真验证。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

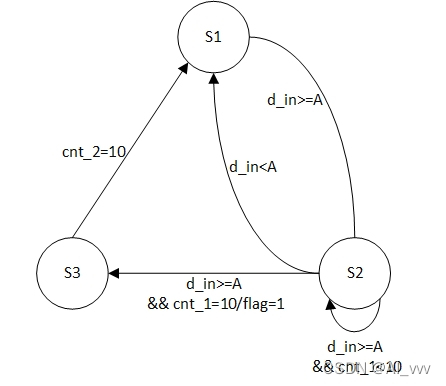

1、状态转换图：

2、verilog代码：

`timescale 1ns / 1ps

module Two_st(
    input              clk,        //时钟
    input              rst_n,      //低电平复位（一般FPGA都是低电平吧，特别式altera的FPGA）
    input       [11:0] d_in,

    output reg         flag
    );

parameter   S1 = 2'b00;            //3个状态
parameter   S2 = 2'b01;
parameter   S3 = 2'b10;

parameter   A  = 100;

reg [3:0]  cnt_1;                  //计数器
reg [3:0]  cnt_2;
reg [1:0]  state;
reg [11:0] data_in;                //习惯性的做一个寄存器寄存

always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        data_in <= 1'b0;
    else
        data_in <= d_in;
end

always @(posedge clk or negedge rst_n)begin
    if(!rst_n)
        state <= S1
