资料解读：《智慧教室2.0高教方案部署培训》

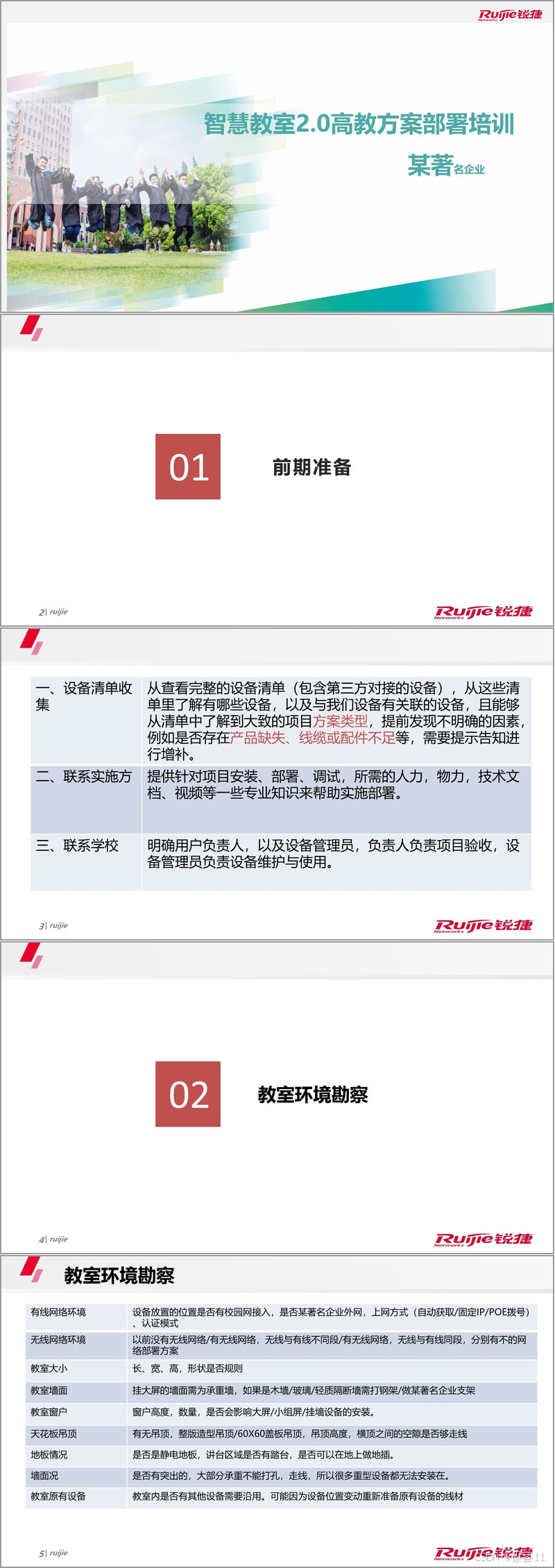

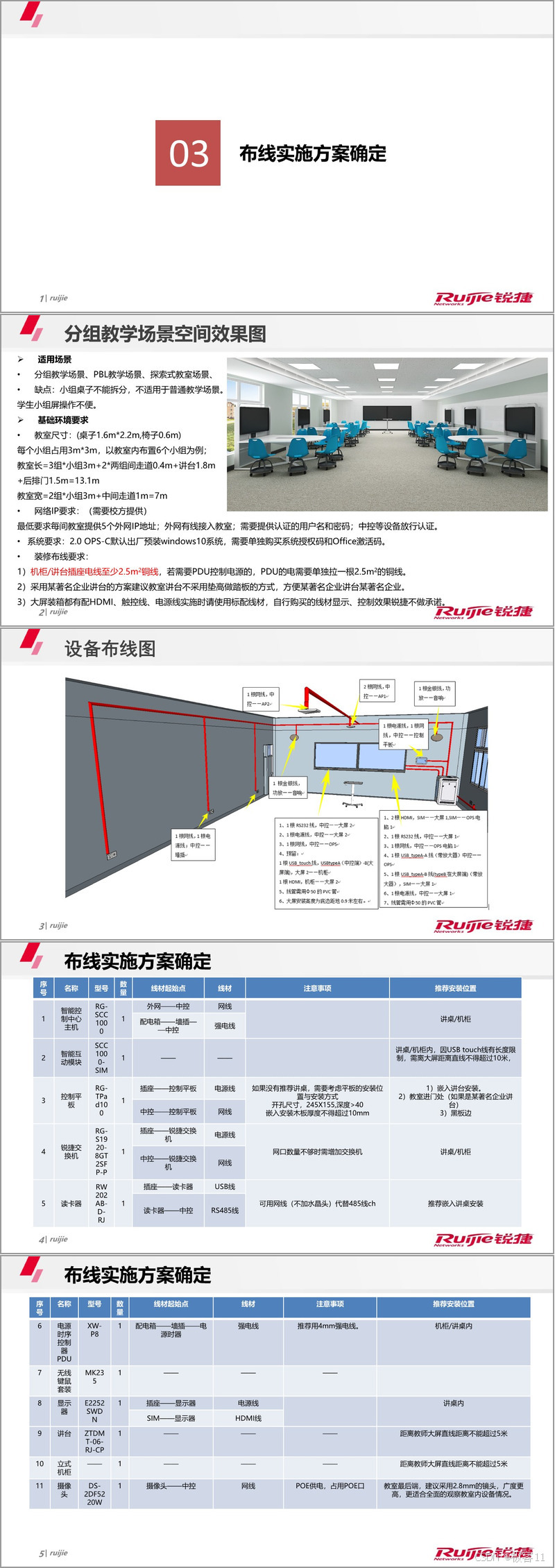

详细资料请看本解读文章的最后内容。本培训资料系统地阐述了某著名企业智慧教室2.0高教解决方案的完整部署流程，内容涵盖从项目启动前的准备、现场环境勘察、具体实施方案确定，到设备连接部署、系统调试以及最终的交付验收标准，是一份极具操作指导价值的综合性技术文档。一、项目前期准备与环境勘察成功的部署始于周密的准备。文档强调，在进入现场前，必须完成教室环境的详细勘察。这包括精确测量教室尺寸，特别是针对分组教学场景（如PBL教学、探索式教学），需规划每个小组约3米*3米的空间。以部署6个小组为例，教室长度应不低于13.1米，宽度不低于7米。同时，网络方面需要校方为每间教室提供至少5个外网IP地址，并确保外网有线接入，提供必要的认证信息。基础环境亦不容忽视，例如讲台机柜的电源线需使用至少2.5平方毫米的铜线，并建议讲台不做垫高处理，以利于设备部署。大屏等设备的连接必须使用原装标配线材，以保证最佳的显示与控制效果。二、布线方案与网络架构规划布线实施方案的确定是项目承上启下的关键环节。文档提供了详细的设备布线图，并重点规划了网络拓扑与IP地址分配。核心要求是确保所有小组的ShareBox投屏服务器、无线接入点（AP）和教师/学生终端设备处于同一局域网内，否则将导致投屏服务无法自动发现。文档建议使用私有网段（如172.21.200.X）进行内网划分，并将地址池清晰地划分为静态IP段（用于AP管理地址和ShareBox固定地址）和动态IP段（用于无线终端用户）。网络交换机需进行VLAN划分，将外网IP和内网IP隔离，并正确配置DHCP服务，包括地址范围、租约时间、DNS和网关。三、核心设备连接与配置详解设备连线部署部分可谓手册的精华，逐一对各个核心模块进行了图文并茂的说明。

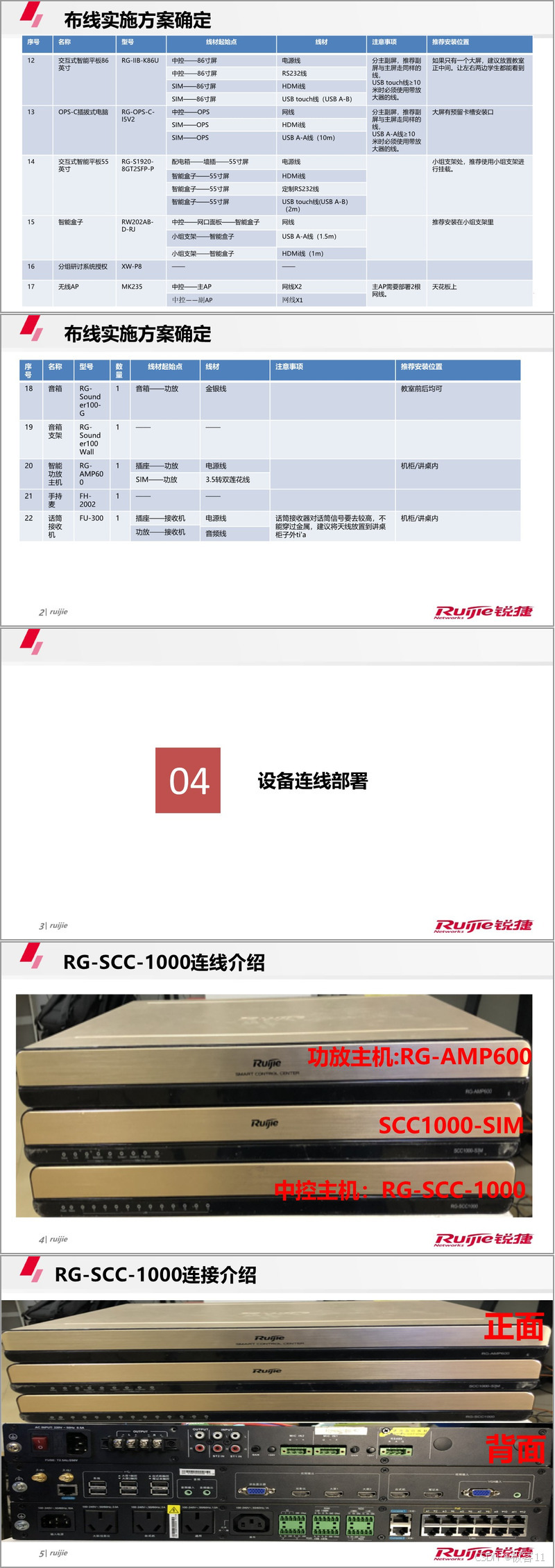

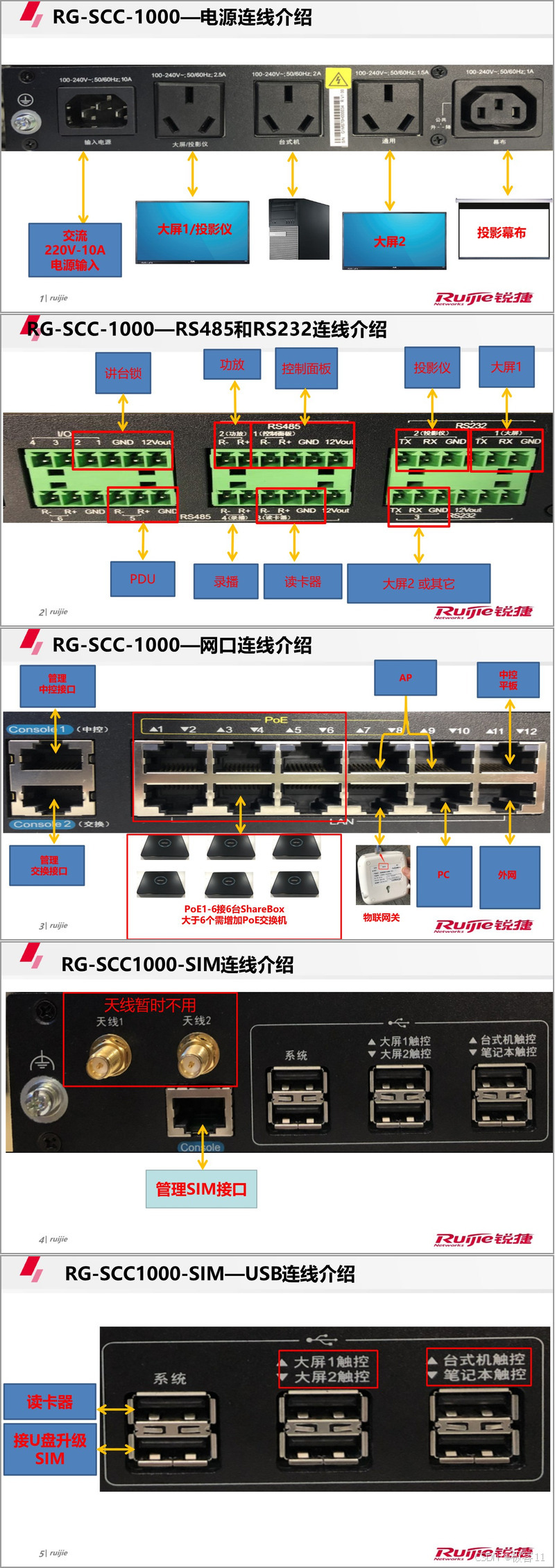

智能控制中心（RG-SCC-1000）：详细介绍了其电源、RS485/RS232串口、网络接口、SIM卡模块及USB接口的连接方法，它是整个教室的“大脑”。

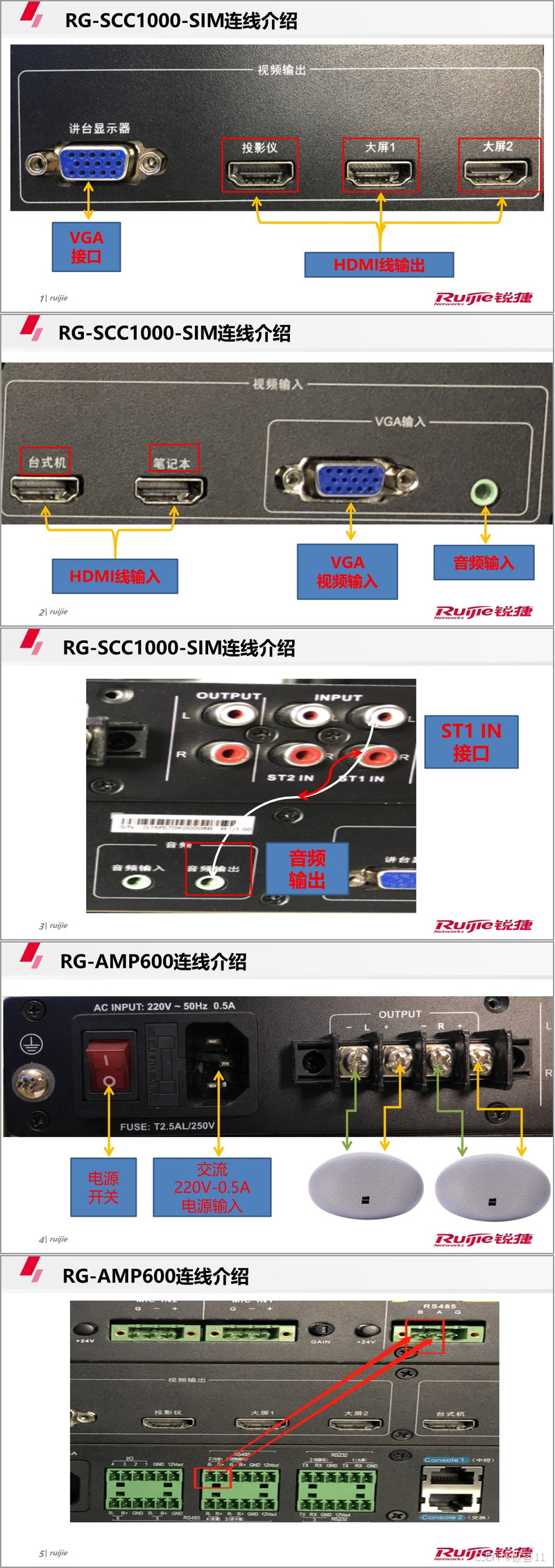

音频处理器（RG-AMP600）、大屏/OPS-C、投影仪：明确了各类音视频设备的信号线（HDMI/VGA）、触控线、电源线及串口控制线的连接规范。特别指出大屏的RS232控制线需连接至中控的凤凰接线端子。
物联网相关设备：包括讲台电子锁、物联网网关、读卡器、教师平板（RG-TPad100）、无线AP（AP730）等，均给出了标准的接线示意。同时，文档还列出了所需的各种辅材规格，如USB线、金银线、音频线等。设备调试环节则列出了清晰的流程清单，共12个关键步骤，从最基础的线缆连接到最终的功能测试，确保万无一失。

四、网络与中控系统深度配置网络部署是智慧教室稳定运行的血脉。文档重点讲解了如何将AP730配置为“胖AP”模式，并逐步设置SSID、无线密码、信道（推荐2.4G用1、6、11，5G用149、153、157等）、信号强度，并开启简单组播功能。对于需要Web认证的环境，文档额外提供了外置Portal认证的配置方法。中控系统的调试则依赖于专用的配置工具软件。文档详细说明了如何通过该工具的“向导模式”和“普通模式”进行各项参数配置，包括但不限于：

修改中控主机自身的管理IP地址。
根据教师机是云桌面、普通PC还是OPS-C，配置相应的IP地址或云终端MAC地址。
录入或选择大屏、投影仪等设备的RS232/RS485控制指令码，实现远程开关机与信号切换。
配置教师端SIM卡的基础信息、网络参数和热点，并详细说明了授权激活流程。
对小组端ShareBox进行部署，配置其SSID、静态IP地址以及小组屏的控制指令码。
设置读卡器的工作模式（插卡/刷卡）及其联动动作（如上/下课、面板解锁）。
精细调整控制面板各按键的响应延迟时间，以确保“一键上课”等复杂流程顺畅执行。
配置PDU电源管理、功放音量、中控主机各接口的功能定义以及讲台锁的类型与检测参数。

五、严格的交付验收规范文档最后部分明确了交付验收的硬性指标，确保交付的是一套功能完备、运行稳定的智慧教室系统。验收要求包括：所有通过串口控制的设备（大屏、投影仪、功放等）响应正常；PDU电源管理精准，无异常断电；各类终端（笔记本、安卓、苹果）在各小组屏及教室主屏上投屏流畅；教师平板（SCT）信号源切换与上下课控制可靠；音频播放清晰无杂音；U盘、键鼠、触控、翻页笔等外设使用正常；小组屏的HDMI输入和U盘播放功能完好；若部署了集中管理平台（SCP），需验证其远程控制、定时任务和状态显示功能；最后，小组端白板软件必须稳定运行，无闪退崩溃。综上所述，这份部署培训资料内容详实、逻辑清晰、指导性强，从宏观方案到微观操作，为智慧教室2.0在高教领域的顺利落地提供了全面而可靠的技术支持。接下来请您阅读下面的详细资料吧。
