VMware虚拟机三种网络模式介绍

**

VMware虚拟机三种网络模式

**
一、Bridged（桥接模式

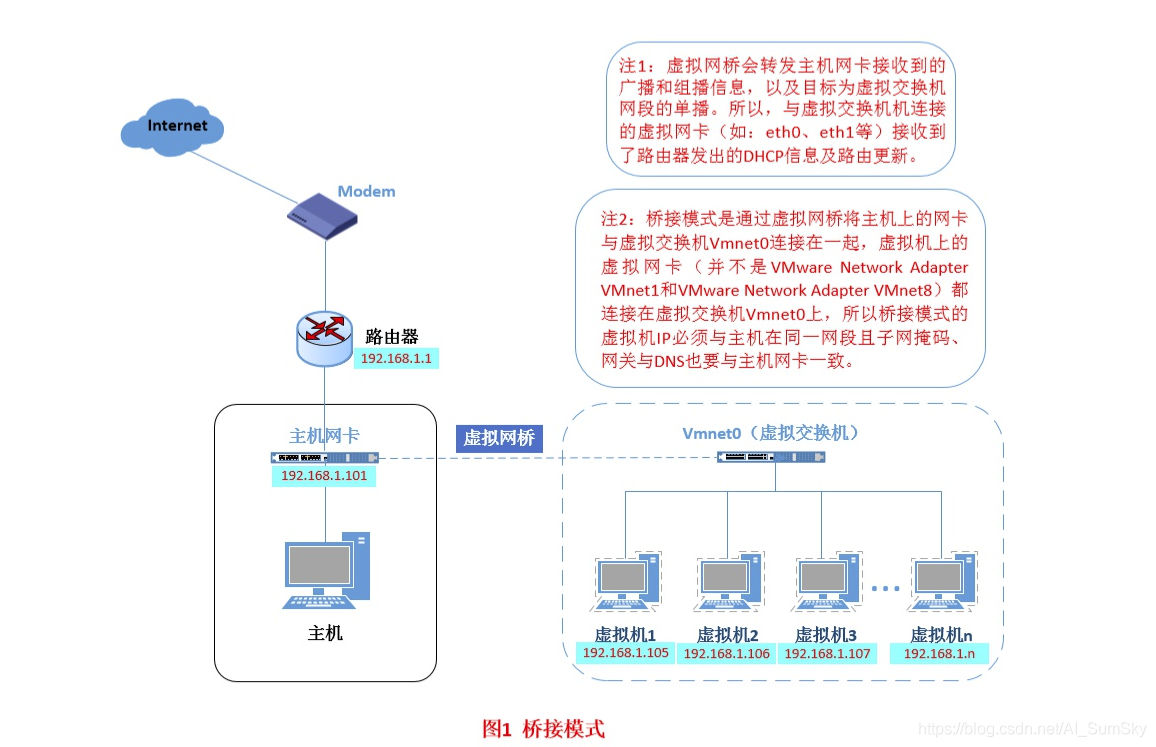

原理图如下：

桥接模式就是将主机网卡与虚拟机虚拟的网卡利用虚拟网桥进行通信。在桥接的作用下，类似于把物理主机虚拟为一个交换机，所有桥接设置的虚拟机连接到这个交换机的一个接口上，物理主机也同样插在这个交换机当中，所以所有桥接下的网卡与网卡都是交换模式的，相互可以访问而不干扰。在桥接模式下，虚拟机ip地址需要与主机在同一个网段，如果需要联网，则网关与DNS需要与主机网卡一致。

二、NAT（地址转换模式)

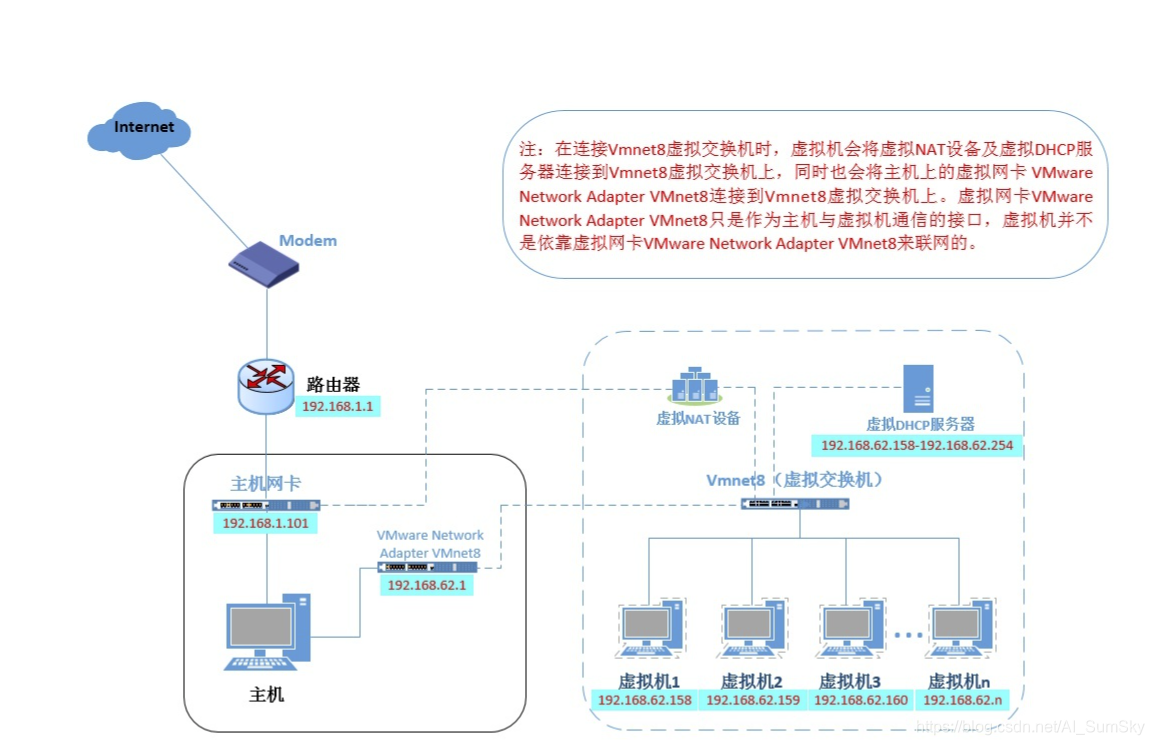

原理图如下：

在NAT模式中，主机网卡直接与虚拟NAT设备相连，然后虚拟NAT设备与虚拟DHCP服务器一起连接在虚拟交换机VMnet8上，这样就实现了虚拟机联网。

三、Host-Only（仅主机模式）

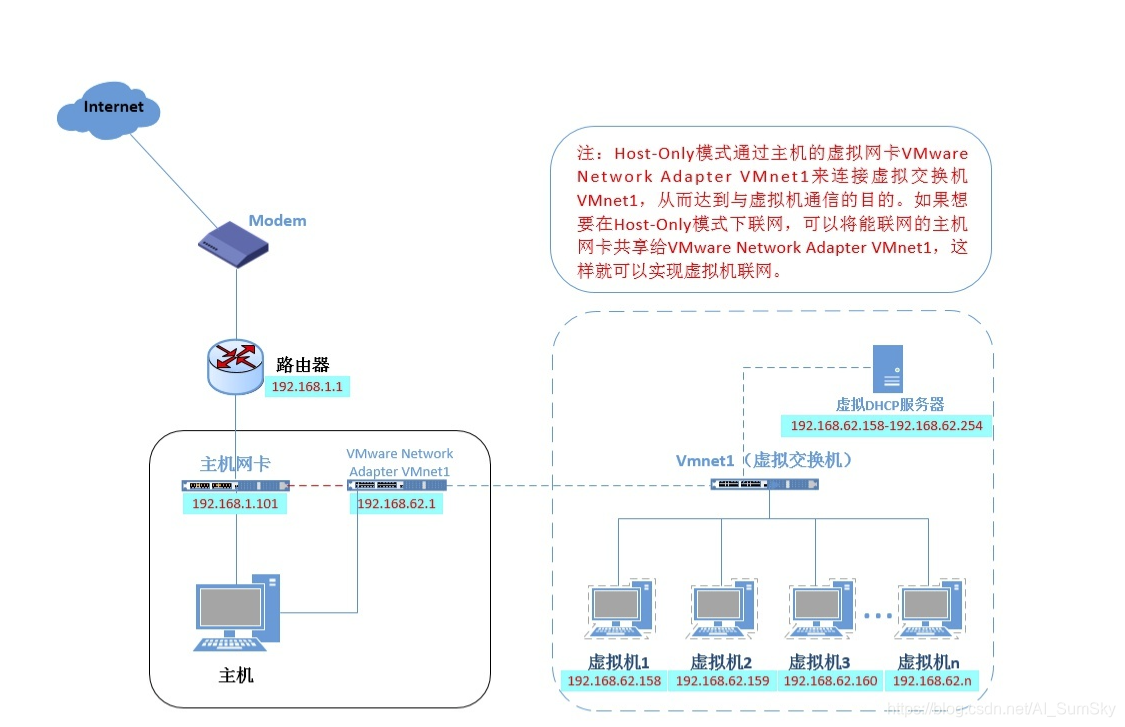

原理图如下：

Host-Only模式其实就是NAT模式去除了虚拟NAT设备，然后使用VMware Network Adapter VMnet1虚拟网卡连接VMnet1虚拟交换机来与虚拟机通信的，Host-Only模式将虚拟机与外网隔开，使得虚拟机成为一个独立的系统，只与主机相互通讯。

“虚拟网络关卡”。

路线图：虚拟机 → 互联网
起点：虚拟机内部
虚拟机中的应用程序（如浏览器）产生一个数据包，目标 IP 是 220.181.38.148 (百度)。
第一站：虚拟网卡 & 虚拟交换机 (数据链路层)
数据包离开虚拟机的虚拟网卡，进入一个由 VMware 创建的 虚拟交换机（例如 VMnet8）。这个交换机就像一个虚拟的集线器，连接着这个虚拟网络里的所有设备。
第二站：VMware NAT 服务 (网络层 & 传输层) - 【最关键的关卡】
虚拟交换机根据数据包的目标 IP，发现它不在当前虚拟网络内，于是将数据包发送给这个网络的 默认网关——VMware NAT 服务。
NAT 服务开始工作：
拆包检查：它查看数据包的源 IP (192.168.56.128) 和源端口 (51234)。
地址转换：它将源 IP 替换为宿主机的物理 IP (192.168.1.100)，源端口 替换为一个新端口 (60001)。
记录日志：它在内存里记下这个映射关系 (内部地址 <=> 外部地址)，以便回程时能找到路。
第三站：宿主机操作系统 & 物理网卡 (网络层 & 物理层)
经过 NAT “伪装”后的数据包，现在看起来就像是从宿主机自己发出的。
这个数据包被交给 宿主机的操作系统网络栈，然后通过 物理网卡 发送出去。
终点：物理网络
数据包通过网线或 Wi-Fi，到达你家里的 路由器，然后进入互联网。
