Allegro CIS原理图中NC器件低亮显示操作步骤汇总

Allegro CIS原理图中NC器件低亮显示操作步骤汇总

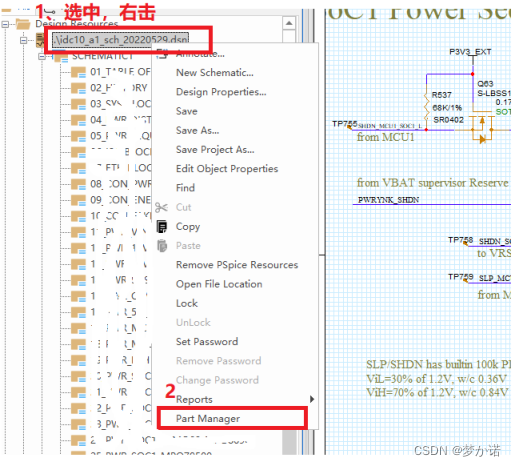

1.首先

在这里插入图片描述

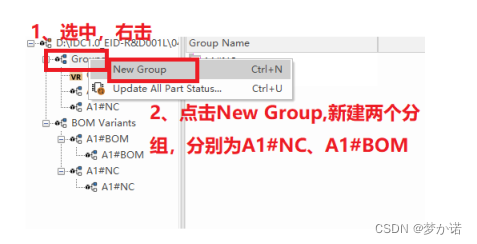

2.其次

在这里插入图片描述
①在Common列表中选中所有NC器件，用鼠标拖进A1#NC分组中；
②在Common列表中选中剩下的器件（非NC），用鼠标拖进A1#BOM分组中。

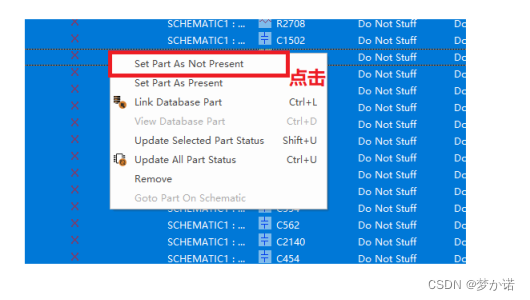

3.在A1#NC分组中，全选NC器件，鼠标右击，选择Set Part As Not Present。

在这里插入图片描述

4.在BOM Variants分组中分别建两个相同的文件夹A1#NC和A1#BOM。

在这里插入图片描述

<
