很久没有更新博客了，最近测试了一个比较使用的Node，在这里和大家分享一下。

在工程项目上，有时会使用到一个屏幕需要显示多路摄像头数据的需求。在浏览TI官方提供的SDK开发包，发现一个比较简单的Demo。

我使用的是ti-processor-sdk-rtos-j721e-evm-08_00_00_12，大家可以自行在TI官网上下载这个开发包，这里不做赘述，如果有疑问的小伙伴，查看以下这个博客，步骤比较详细。

[TI TDA4]PROCESSOR-SDK-J721E RTOS Linux 开发环境搭建基于 ubuntu 18.04_AIRKernel的博客-优快云博客

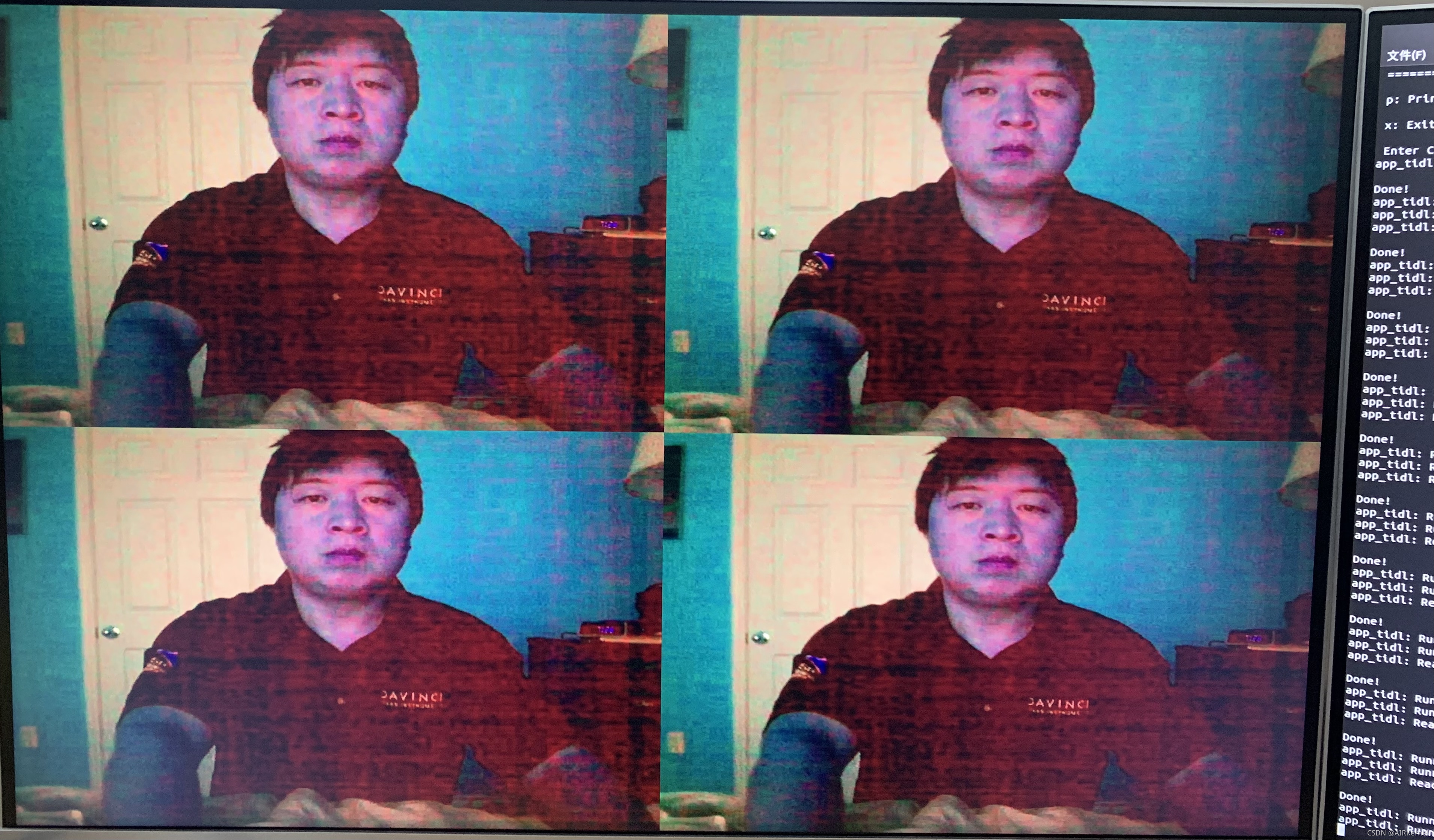

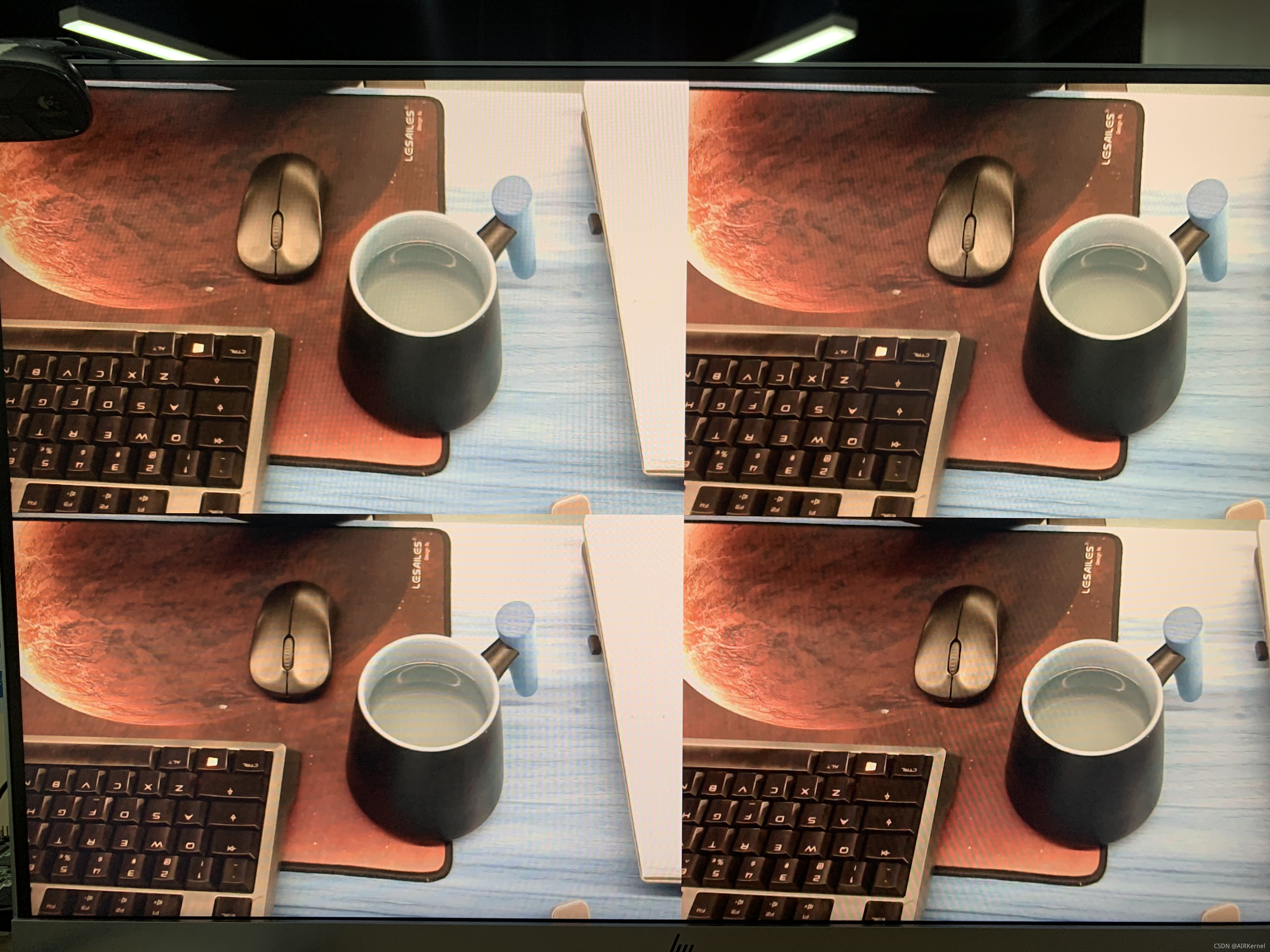

先给大家看下效果图（我这里只有一路摄像头，所以把一路摄像头得到YUV数据，复制了4份进行显示）：

为了简单说明Mosaic节点的功能，我这里以原有的Demo为例，Demo位置如下：

ti-processor-sdk-rtos-j721e-evm-08_00_00_12/vision_apps/apps/basic_demos/app_linux_arm_opengl_mosaic/

Demo功能：

Demo内提供的图片应该是对方的一名工程师，看着比较面善，哈哈，致敬以下作者，如有侵权，请联系删除。

1、从系统文件内，读取bin文件数据

2、创建了一个RGBA格式的out image

3、创建了4个NV12格式的input image

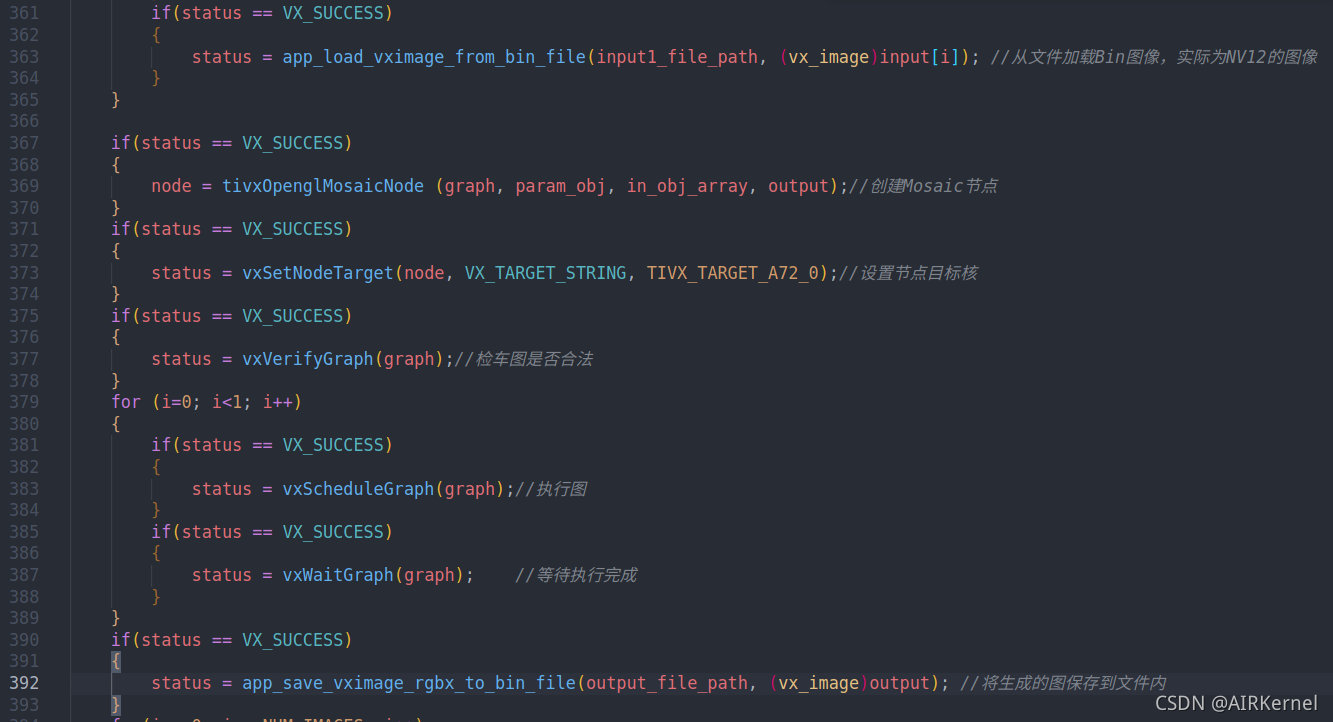

4、将图像加载到Mosaic节点内，然后执行Graph。

具体流程如下：

Mosaic节点的移植

基于作者提供的线索，我对这个Demo进行了移植，将从文件获取，改为从USB获取YUV图像。

首先你需要一个另外的工程，我使用的是自己删除干净的只有DISP节点的工程，这个我会抽时间放到下载内，链接如下：

（暂缺，上传后修改以下）

1、concerto.mak内容移植，添加以下内容，到目标工程内。

ifeq ($(TARGET_OS),LINUX)
CFLAGS += -DEGL_NO_X11
SYS_SHARED_LIBS += gbm
endif


SYS_SHARED_LIBS += EGL
SYS_SHARED_LIBS += GLESv2

IDIRS += $(VISION_APPS_SRV_IDIRS)

STATIC_LIBS += $(VISION_APPS_SRV_LIBS)

2、头文件需要都包含进来

#include <VX/vx.h>
#include <TI/tivx.h>
#include <TI/tivx_sample.h>
#include <tivx_sample_kernels_priv.h>
#ifdef J7
#include <app_init.h>
#endif
#include <tivx_utils_file_rd_wr.h>
#include <TI/tivx_task.h>

3、添加以下全局变量，用于mosaic节点的创建核使用

    vx_graph mosaicGraph;
    vx_node mosaicNode;
    vx_object_array in_obj_array;
    vx_image input[4], mosaicOutput;

    vx_user_data_object mosaicParam_obj;
    tivx_opengl_mosaic_params_t mosaicParams;

4、初始化刚刚创建的全局变量，在app_init 内进行初始化

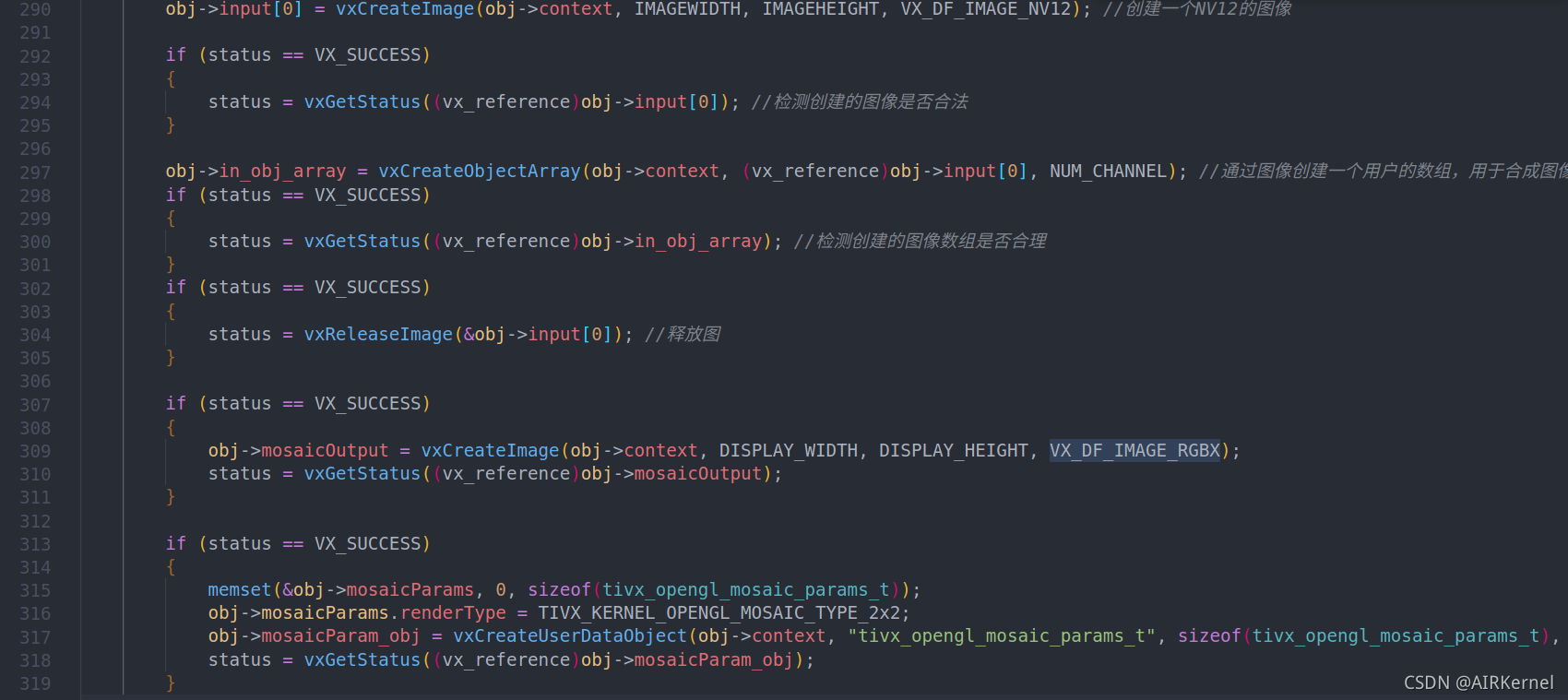

创建4个NV12格式的image，将4个NV12打包创建生成一个array，然后创建一个RGBX的输出图像，使用mosaicParams参数创建一个参数对象mosaicParam_obj，用于创建节点用。

5、创建Graph，将此处代码放在app_create_graph(AppObj *obj)内

    //创建一个几点，用于将图像合并成一个RGB的图像，等待显示
    if(status == VX_SUCCESS)
    {
        obj->mosaicNode = tivxOpenglMosaicNode(obj->mosaicGraph, obj->mosaicParam_obj, obj->in_obj_array, obj->mosaicOutput);
    }
    if (status == VX_SUCCESS)
    {
        status = vxSetNodeTarget(obj->mosaicNode, VX_TARGET_STRING, TIVX_TARGET_A72_0);
    }

6、verify graph在app_verify_graph(AppObj *obj)内

    if (status == VX_SUCCESS)
    {
        status = vxVerifyGraph(obj->mosaicGraph);
    }

7、将USB获取到的YUV数据，拷贝到4个input中。这里需要拷贝四次，所以放到了一个for循环内。

（usb提供的图像指针是pmap，这里USB获取图像数据，我会单独写一个博客，链接如下：）

[TI TDA4]TIOVX USB摄像头获取YUV数据并显示Demo的实现_AIRKernel的博客-优快云博客

会使用到vxMapImagePatch 、 vxCopyImagePatch等等，对应不同的图像，方法是不一样的。

8、执行第7步以后，就可以执行graph了，运行

            if (status == VX_SUCCESS)
            {
                if (status == VX_SUCCESS)
                {
                    status = vxScheduleGraph(obj->mosaicGraph);
                }
                if (status == VX_SUCCESS)
                {
                    status = vxWaitGraph(obj->mosaicGraph);
                }
            }

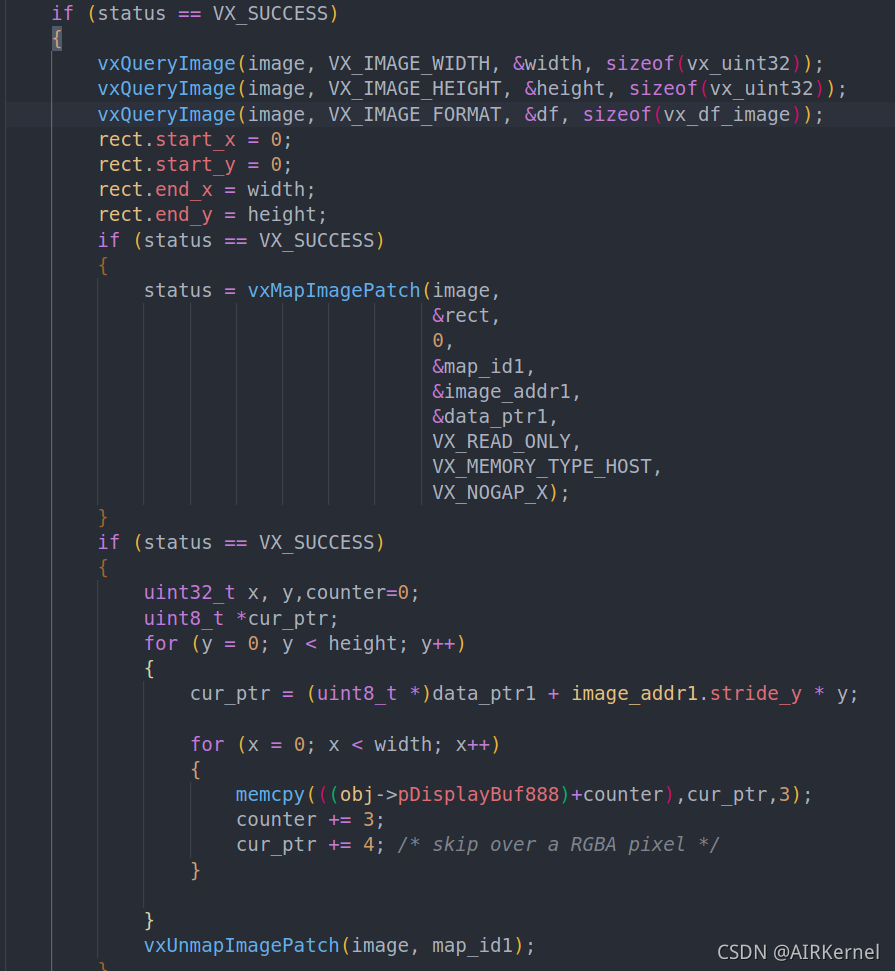

9、执行成功后，会将输出的图像，RGBX拷贝到disp_image内进行显示。

特别说明：向内核创建的image内拷贝数据，需要执行一系列的操作，这个也会单独写一个博客（链接如下：）

需要注意的是RGBX转为RGB的方法，可以自行百度以下。我这里暂时没有做转换，只是将RGBX的前3个字节，拷贝出来，进行显示了。
