实战指南：智慧工厂管理平台搭建全流程解析（一）

传统工厂管理面临能耗过高、设备停机频发、工艺控制粗放等挑战，叠加双碳目标与精益生产要求，传统管理模式亟待升级。AIRIOT智慧工厂管理平台通过生产全流程数字化监控与AI驱动优化，成为智能制造转型核心。工厂管理正从经验驱动转向数据智能驱动，通过「生产-设备-能源-工艺」全链条重构，为制造效率与可持续发展提供支撑，助力打破信息孤岛、降低运维成本，同时保障生产安全与合规性。

⬇️智慧工厂管理平台搭建完整步骤实操解析⬇️

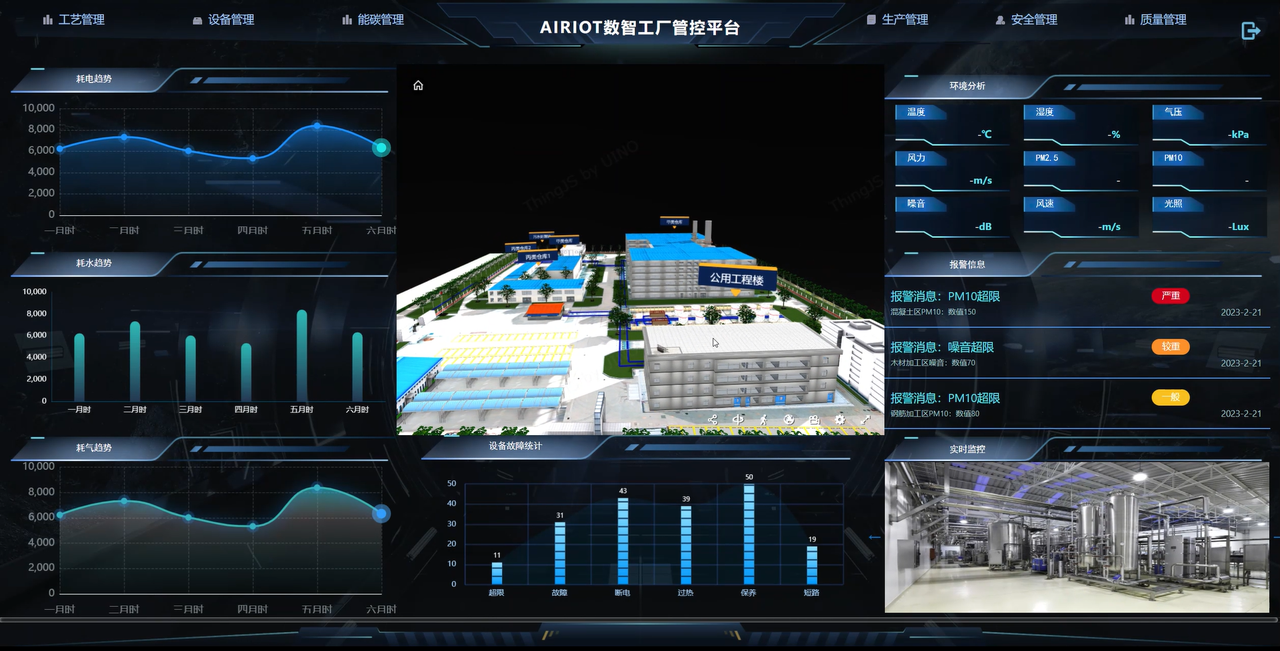

一、管理驾驶舱

核心功能模块：耗电趋势分析、设备故障统计、实时监控矩阵、报警信息中心、环境分析看板、3D数字孪生视图

1. 数据采集层

目标：汇聚生产全要素数据，构建工厂数字资产池

实操要点：

• 关键数据源接入：

  • 实时生产数据：

    • 设备运行参数（电机电流、轴承温度、振动频率）

    • 环境监测数据（PM2.5、VOC浓度、噪声等级）

    • 能耗数据（智能电表、燃气流量计、空压机功率）

  • 业务系统数据：

    • MES系统（工单进度、OEE设备效率）

    • ERP系统（物料库存、生产计划）

    • 安全管理系统（报警记录、应急预案）

  • 物联设备数据：

    • AGV运行轨迹（UWB定位数据）

    • 智能巡检机器人（红外热成像视频流）

• 数据预处理：

  • 边缘计算节点过滤抖动数据（EMA指数平滑处理振动信号）

  • 多源数据对齐（将PLC时间戳与视频流帧率同步）

---

2. 数据传输层

目标：保障工业数据实时可靠传输

实操要点：

• 协议与网络设计：

  • 高频控制数据：Profinet协议传输（周期≤1ms）

  • 视频监控数据：RTSP流媒体协议传输（4K@30fps）

  • 低功耗传感器：WirelessHART传输（电池寿命≥5年）

• 网络架构：

  • 工业PON网络： 核心生产区采用双环冗余光纤（可靠性99.999%）；仓储区域部署5G专网（uRLLC低时延切片）

  • 断网续传机制： 本地边缘存储缓存72小时关键数据

• 安全加固：

  • 工业防火墙深度解析Modbus/TCP协议

  • 关键控制指令采用SM9国密算法签名

---

3. 平台处理层

目标：实现生产智能分析与决策优化

实操要点：

• 核心指标计算：

  • 设备综合效率OEE = 时间开动率×性能开动率×合格品率

  • 单位产品能耗 = 工序总耗电量 / 合格产品数量

• 智能预警模型：

  • 基于LSTM预测未来2小时产线耗电趋势（误差<3%）

  • 设备故障预测：振动频谱小波包分解+随机森林分类（准确率>92%）

• 三维数字孪生：

  • 物理实体与虚拟模型实时映射（位置误差<2cm）

  • 热力学仿真验证工艺参数调整方案

---

4. 应用展示层

目标：构建工厂运营「上帝视角」

实操要点：

• 可视化设计：

  • 3D数字孪生视图：

    • 分层显示车间/产线/设备级状态（点击电机查看电流温度曲线）

    • 动态热力图显示能耗强度分布

  • 报警信息看板：

    • 分级报警（红色紧急停机告警、黄色预警、蓝色提示）

    • 关联展示历史同类事件处理方案

• 交互功能：

  • 穿透式查询：从车间OEE值下钻至具体设备MTBF指标

  • 虚拟巡检：VR头盔远程查看高危区域实时画面

  • 移动端适配：

    • PDA终端接收设备点检任务（带NFC打卡功能）

    • 手机APP推送环境超标预警（定位到具体车间）

---

5. 关键实施要点

• 业务场景适配：

  • 按角色配置视图：

    • 厂长关注综合KPI（产能、能耗、良品率）

    • 维修主管聚焦设备健康度TOP10列表

• 性能优化：

  • 20万点数据秒级响应：

    • 时序数据采用Apache Druid列式存储

    • 实时计算使用流处理引擎

• 多系统集成：

  • 与DCS系统OPC UA对接（读取5000+工艺参数）

  • 与ERP系统深度集成（自动生成备件采购订单）

• 安全合规：

  • 等保2.0三级认证：

    • 工业网络划分安全域（DMZ隔离区+安全接入平台）

    • 操作日志区块链存证（防篡改审计追溯）

• 持续运营：

  • 每月更新预测模型（注入新故障模式数据）

  • 开发AR培训系统（模拟设备拆装操作）

---

实际案例

• 某汽车焊装车间：

  • 部署管理驾驶舱后，设备意外停机减少37%

  • 通过能耗优化模型，单台机器人年节电1.2万度

• 电子元器件工厂：

  • 3D数字孪生提前发现布局缺陷，物流效率提升25%

  • 环境异常预警系统使VOC排放超标事件下降90%

---

二、工艺管理

核心功能模块：气烧窑工艺监测、回转窑工艺监测、后净化工艺监测

1. 数据采集层

目标：全流程采集工艺关键参数，构建工艺数字档案

实操要点：

• 关键数据源接入：

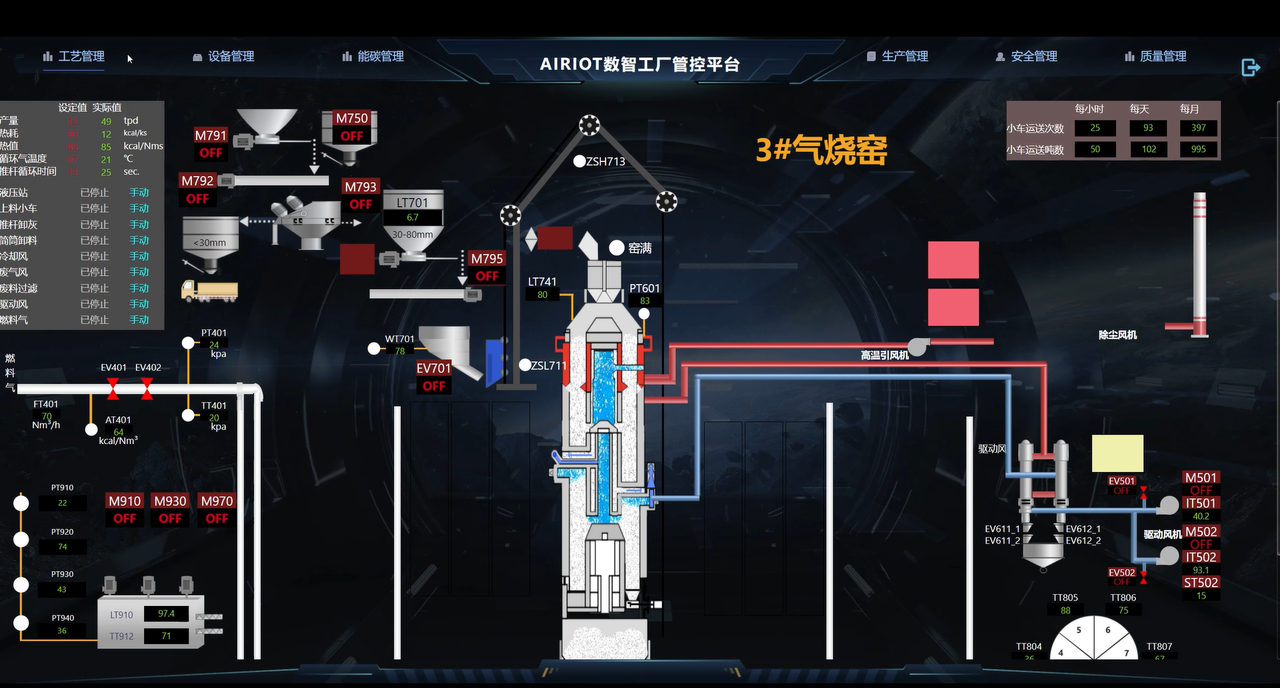

  • 气烧窑监测：

    • 燃烧室温度场（红外热成像仪，精度±5℃）

    • 燃气空燃比（O₂传感器+质量流量计，采样频率10Hz）

  • 回转窑监测：

    • 筒体转速（编码器信号，分辨率0.01rpm）

    • 物料烧结温度（光纤光栅测温系统，测温点≥200个）

  • 后净化系统：

    • 除尘压差（差压变送器，量程0-10kPa）

    • 脱硫塔pH值（玻璃电极传感器，精度±0.1）

• 数据预处理：

  • 边缘节点计算燃烧效率（基于CO/CO₂比值实时推算）

  • 多源数据时间戳对齐（PLC时钟同步精度±1ms）

---

2. 数据传输层

目标：保障工艺数据高精度实时传输

实操要点：

• 协议与网络设计：

  • 控制指令：EtherCAT协议传输（周期≤500μs）

  • 热成像数据：GigE Vision协议传输（12bit灰度图，30fps）

  • 低时延需求：TSN网络保障关键数据优先级

• 网络架构：

  • 环形冗余拓扑：

    • 关键工艺段部署双环工业以太网（故障切换时间<50ms）

    • 无线备份链路：5G URLLC网络（时延<10ms）

  • 数据缓存机制：

    • 本地存储最近24小时工艺曲线（SSD存储，读写速度≥500MB/s）

• 安全加固：

  • 工艺配方加密存储（SM4算法保护核心参数）

  • 操作指令双重校验（生物识别+动态令牌）

---

3. 平台处理层

目标：实现工艺参数智能优化与异常诊断

实操要点：

• 核心算法模型：

  • 气烧窑燃烧优化：

    • 模糊PID控制（动态调节燃气阀门，热效率提升≥3%）

    • 数字孪生仿真（预测不同氧含量下的NOx生成量）

  • 回转窑热力学分析：

    • 表面热损失计算（红外数据+对流换热系数模型）

    • 最佳转速推荐（粒子群算法求解能耗最低方案）

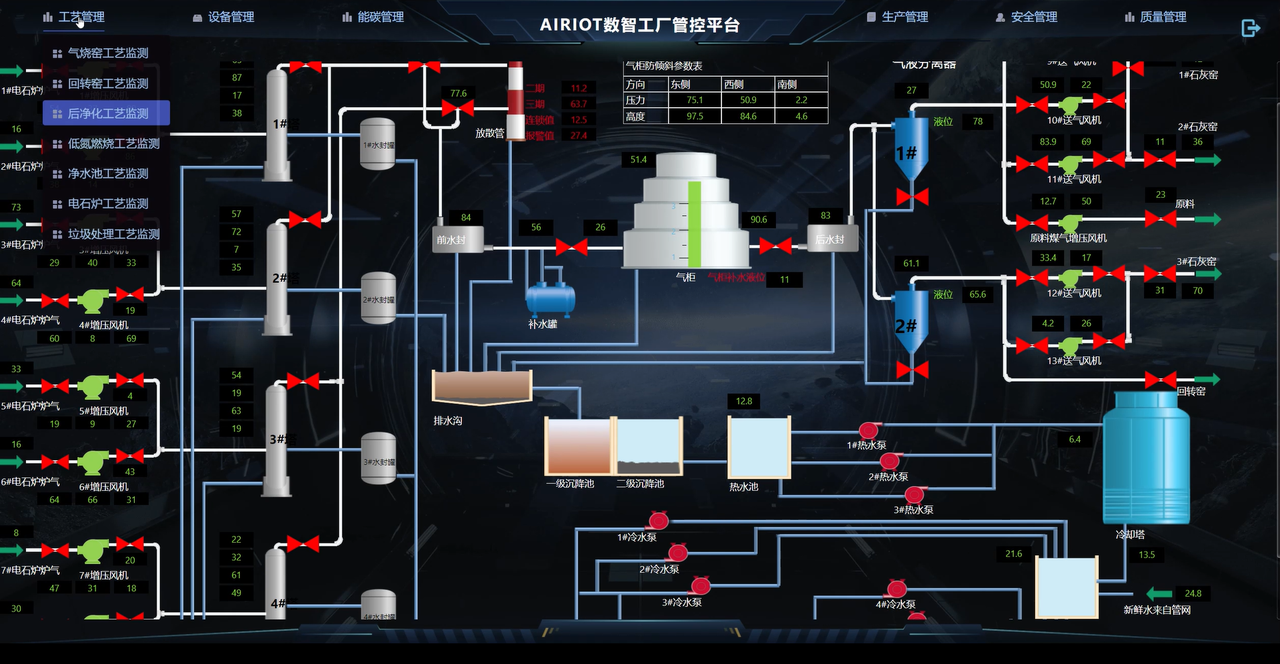

  • 后净化系统预警：

    • 滤袋破损检测（压差突变识别+声发射信号分析）

• 数据关联分析：

  • 烧结温度均匀性与产品良率相关性分析（皮尔逊系数>0.85）

  • 历史工艺参数聚类（K-means识别最优生产区间）

---

4. 应用展示层

目标：构建工艺全流程可视化监控体系

实操要点：

• 可视化设计：

  • 三维工艺流程图：

    • 动态显示物料流动路径（颜色标示温度梯度）

    • 点击设备查看实时参数曲线（如窑尾温度24小时趋势）

  • 工艺参数看板：

    • 环形图显示工艺达标率（红色标注超标参数）

    • 平行坐标图对比多批次生产参数组合

• 交互功能：

  • 配方仿真推演：输入新参数组合，预测成品质量指标

  • 移动端巡检：

    • PDA终端自动调取工艺标准值（NFC感应设备标签）

    • AR眼镜叠加显示设备内部热分布

  • 异常处置引导：

    • 触发报警后自动推送SOP处置流程（含视频演示）

---

5. 关键实施要点

• 多系统集成：

  • 与APC系统对接（实时接收先进控制指令）

  • 与LIMS系统数据互通（自动关联实验室检测结果）

• 数据治理：

  • 建立工艺参数命名规范（如TIC-101代表1#温度控制器）

  • 设置数据有效性规则（氧含量>21%自动标记为异常）

• 安全合规：

  • 工艺参数修改留痕（区块链存证关键操作记录）

  • 分级权限控制（操作员仅可查看，工程师允许±5%调整）

• 性能优化：

  • 千级测点数据秒级刷新：

    • 时序数据库采用TDengine压缩存储（压缩比>10:1）

    • GPU加速渲染三维模型（帧率≥60fps）

• 持续改进：

  • 每月开展工艺参数敏感性分析（识别关键控制变量）

  • 建立专家知识库（积累异常处置案例≥500条）

---

实际案例

• 某水泥厂气烧窑改造：

  • 燃烧优化模型使吨熟料煤耗降低8kg，年节约成本1200万元

  • 数字孪生提前3个月预警耐火材料老化，避免非计划停产

• 钢铁企业回转窑应用：

  • 热效率分析系统提升产量15%，产品合格率提高2.3个百分点

  • 智能预警避免筒体变形事故，减少损失800万元

---

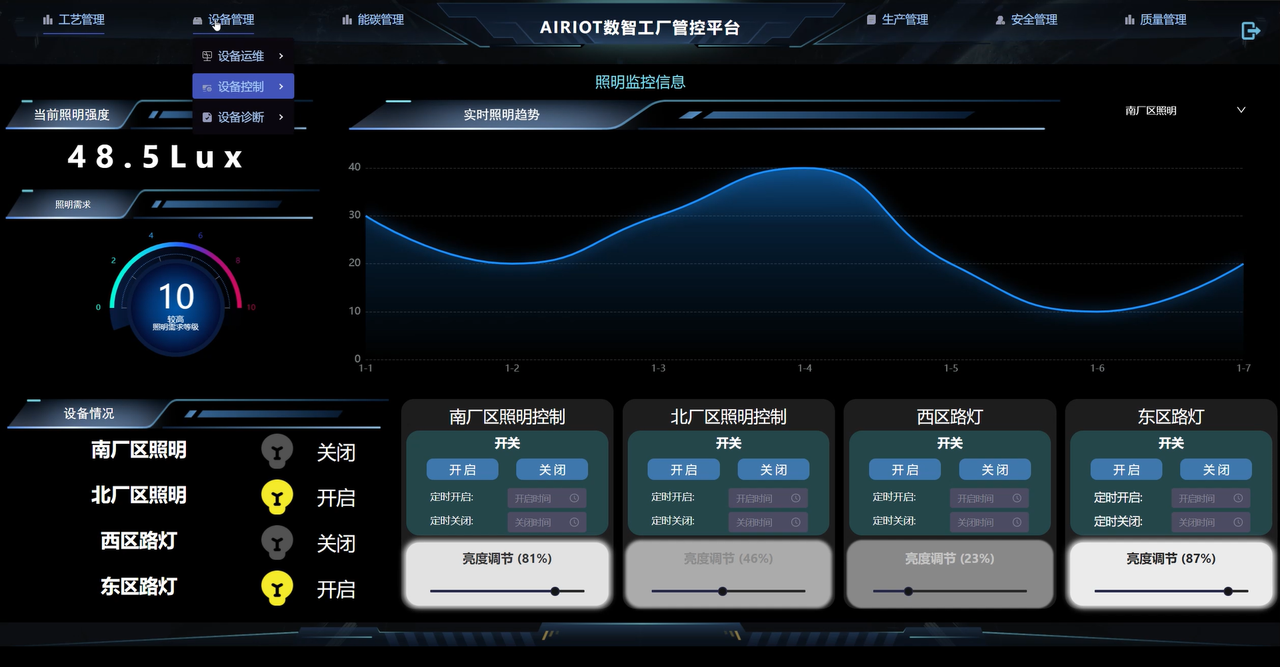

三、设备管理

核心功能模块：设备运维数字化、远程智控、智能诊断

1. 数据采集层

目标：构建设备全生命周期数据资产

实操要点：

• 关键数据源接入：

  • 设备本体数据：

    • 振动频谱（加速度传感器，采样频率20kHz）

    • 润滑油状态（在线铁谱仪，颗粒计数精度±5%）

  • 运维业务数据：

    • CMMS系统（维保记录、备件更换历史）

    • 点检报告（含手写笔记OCR识别）

  • 环境关联数据：

    • 设备表面温度（红外测温枪，精度±1℃）

    • 周边电流谐波（电能质量分析仪）

• 数据预处理：

  • 边缘计算提取振动特征值（RMS、峭度、包络谱）

  • 非结构化数据处理（维修日志BERT模型提取关键实体）

---

2. 数据传输层

目标：保障设备数据安全可靠传输

实操要点：

• 协议与网络设计：

  • 高频振动数据：OPC UA Pub/Sub模式传输（1kHz采样）

  • 视频诊断数据：SRT协议保障低延迟传输（端到端延迟<200ms）

  • 远程控制指令：MQTT over TLS（证书认证）

• 网络架构：

  • 分层传输架构：

    • 车间级：TSN网络保障确定性传输（抖动<1μs）

    • 广域级：SD-WAN智能选路（链路切换时间<50ms）

  • 数据优先级管理：

    • 控制指令优先级最高（DSCP标记为EF）

    • 历史数据批量传输限速（不超过总带宽20%）

• 安全加固：

  • 振动频谱数据AES-256加密

  • 远程控制通道采用硬件加密机

---

3. 平台处理层

目标：实现设备健康管理与智能运维

实操要点：

• 核心模型算法：

  • 剩余寿命预测：

    • 轴承故障预警

    • 寿命预测

  • 维修策略优化：

    • 基于强化学习的维护周期决策（综合停机损失与维护成本）

    • 备件需求预测

• 知识图谱应用：

  • 故障知识库构建

  • 根因推理引擎（定位故障源头）

---

4. 应用展示层

目标：可视化设备全貌，赋能精准运维

实操要点：

• 可视化设计：

  • 设备健康画像：

    • 雷达图展示六大健康维度（振动、温度、润滑等）

    • 趋势预测曲线显示剩余使用寿命（RUL）

  • 三维拆解视图：

    • 交互式查看设备内部结构（支持爆炸视图模式）

    • AR标注故障部位（叠加维修指引动画）

• 交互功能：

  • 智能工单派发：

    • 自动关联BOM清单生成备件需求

    • 基于人员定位分派最近维修团队

  • 远程专家会诊：

    • 多画面同步（实时视频+振动频谱+参数曲线）

    • 电子白板标注重点部位

---

5. 关键实施要点

• 多系统集成：

  • 与系统深度集成（读取10万+数据点）

  • 与ERP系统库存联动（自动触发备件采购）

• 数据治理：

  • 建立设备统一编码体系

  • 制定数据质量标准（振动数据完整率≥99.9%）

• 安全合规：

  • 等保2.0三级认证（工业网络审计日志留存≥180天）

  • 远程控制双人复核机制（四眼原则）

• 性能优化：

  • 百GB级振动数据快速分析：

    • 采用Apache Parquet列式存储

    • 部署GPU加速的深度学习推理服务器

• 持续运营：

  • 每月更新故障诊断模型（增量学习新数据）

  • 建立设备健康度排行榜（激励车间改进）

---

实际案例

• 某半导体工厂：

  • 预测性维护使设备MTBF提升40%，年节省维护费2500万元

  • AR远程指导解决海外工厂故障，响应时间从72小时缩短至2小时

• 汽车总装车间：

  • 智能诊断系统准确识别机器人谐波减速器磨损，避免产线停摆

  • 库存优化模型降低备件资金占用35%，周转率提升至4.2次/年

---

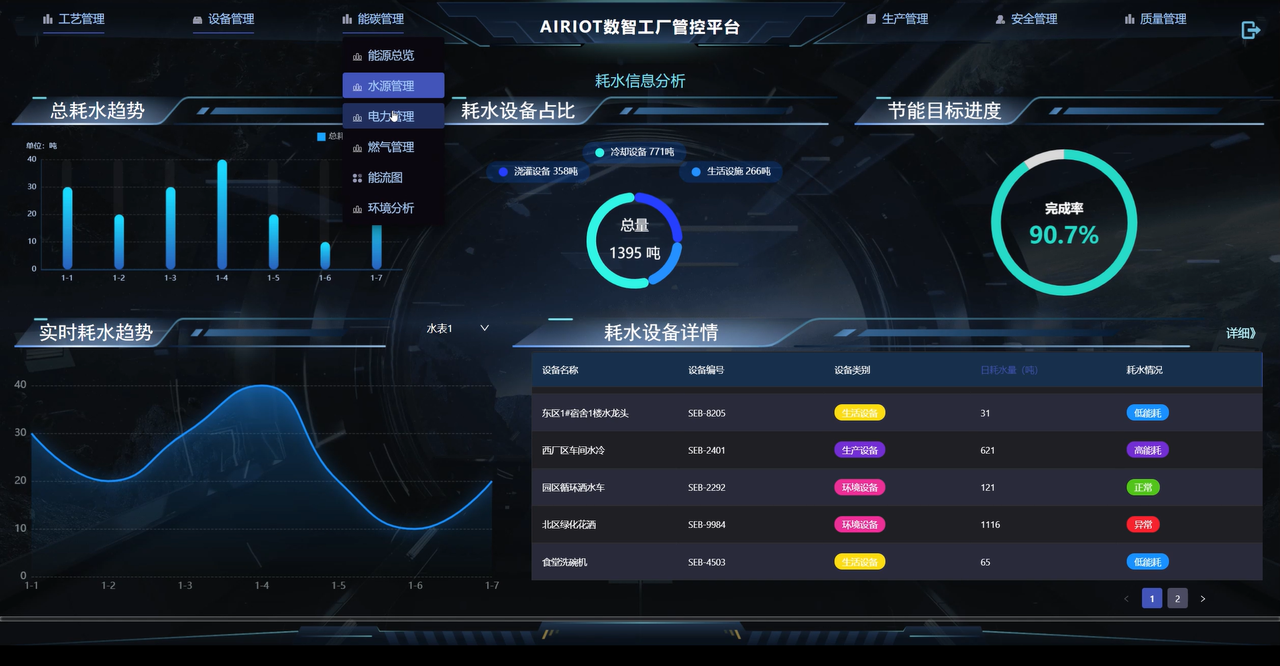

四、能碳管理

核心功能模块：水/电/气精细化管理、能源流可视化、环境分析

1. 数据采集层

目标：全量获取能源碳排数据

实操要点：

• 关键数据源接入：

  • 能源计量：

    • 智能电表（0.2S级精度，15分钟冻结数据）

    • 燃气色谱分析仪（热值实时检测，更新周期5分钟）

  • 碳排监测：

    • CEMS烟气连续监测系统（SO₂/NOx/颗粒物）

    • 边缘碳计算（基于能耗数据自动换算碳排放）

  • 环境数据：

    • 分布式温度传感器（车间/管道表面温度监测）

    • 光伏发电量（逆变器实时输出数据）

• 数据预处理：

  • 边缘计算能效指标（单位产品能耗、综合厂用电率）

  • 数据质量校验（电流电压相位角验证）

---

2. 数据传输层

目标：保障能源数据完整可靠传输

实操要点：

• 协议与网络设计：

  • 能源数据：IEC 104协议传输

  • 碳排数据：MQTT协议传输

  • 视频监控：GB/T28181协议

• 网络架构：

  • 能源专网：

    • 物理隔离的电力监控专用通道

    • 带宽预留机制（保障SCADA数据优先传输）

  • 断点续传：

    • 本地存储最近7天完整数据（满足能源审计要求）

• 安全加固：

  • 计量数据SM3哈希校验（防篡改）

  • 视频流数字水印（审计追踪）

---

3. 平台处理层

目标：实现能源优化与碳排管控

实操要点：

• 核心模型算法：

  • 需量优化：

    • 基于Q学习算法的需量控制（节省基本电费≥15%）

    • 负荷预测（Prophet模型，MAPE<5%）

  • 碳排计算：

    • 基于MRV体系的碳核算模型

    • 产品碳足迹追踪

• 优化策略：

  • 多能源协调调度（电/气/热联供优化）

  • 需求响应策略（参与电网调峰获取收益）

---

4. 应用展示层

目标：可视化能碳全景，支撑双控决策

实操要点：

• 可视化设计：

  • 能源流桑基图：

    • 动态显示能源转化路径（电→动力→热损失占比）

    • 点击管道查看实时能效指标

  • 碳排热力图：

    • 分层显示直接/间接排放热点（按工序着色）

    • 时间轴对比碳强度下降趋势

• 交互功能：

  • 能效对标分析：

    • 与同行业标杆企业实时对比（匿名数据联邦学习）

    • 生成改进建议报告（含投资回报率测算）

  • 碳中和模拟器：

    • 调整光伏装机容量预测减排效果

    • CCUS技术经济性评估（动态净现值计算）

---

5. 关键实施要点

• 多系统集成：

  • 与电网需求响应平台对接（自动接收负荷调控指令）

  • 与碳交易系统API互通（实时获取碳配额价格）

• 数据治理：

  • 建立能源数据台账

  • 制定碳数据质量管理程序（不确定性分析≤5%）

• 安全合规：

  • 等保2.0三级+电力监控系统安全防护（"安全分区"原则）

  • 碳数据区块链存证

• 性能优化：

  • 百万级数据点实时计算：

    • 时序数据库采用InfluxDB集群

    • 流计算使用Apache Kafka Streams

• 持续改进：

  • 每月发布能源月报（含异常用能分析）

  • 每季度更新碳基准线（反映工艺改进效果）

---

实际案例

• 某化工园区：

  • 需量优化系统年节省电费800万元，投资回收期<1年

  • 碳排监测体系助力获得绿色信贷利率优惠1.2个百分点

• 电子制造工厂：

  • 光伏+储能系统降低外购电比例至30%，年减碳1.2万吨

  • 产品碳足迹认证获得国际客户订单增长25%

---

AIRIOT智慧工厂管理平台构建了覆盖生产全流程的数字化中枢，以数据驱动打破传统制造的信息孤岛，推动制造业向精益化、绿色化转型，为工业企业提供“感知-决策-执行”闭环的智能化升级核心引擎，赋能企业应对双碳目标与全球化竞争挑战。

下期将继续分享AIRIOT智慧工厂管理平台的生产管理、安全管理和质量管理模块，请持续关注。
