STM32F407读写SRAM

STM32内部的RAM空间有限，当处理大数组时就不够用了，需要外扩RAM，给STM32芯片扩展内存与给PC扩展内存的原理是一样的。

1. SRAM（1MB）

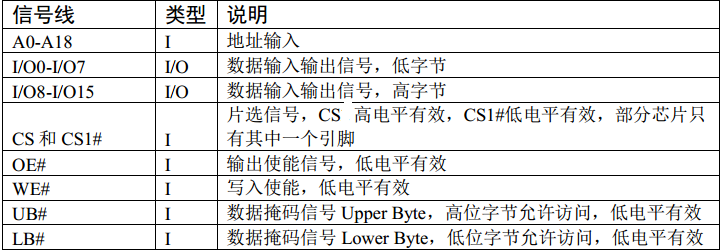

表1 SRAM的引脚说明

图1 芯片引脚

2、STM32的FSMC控制器

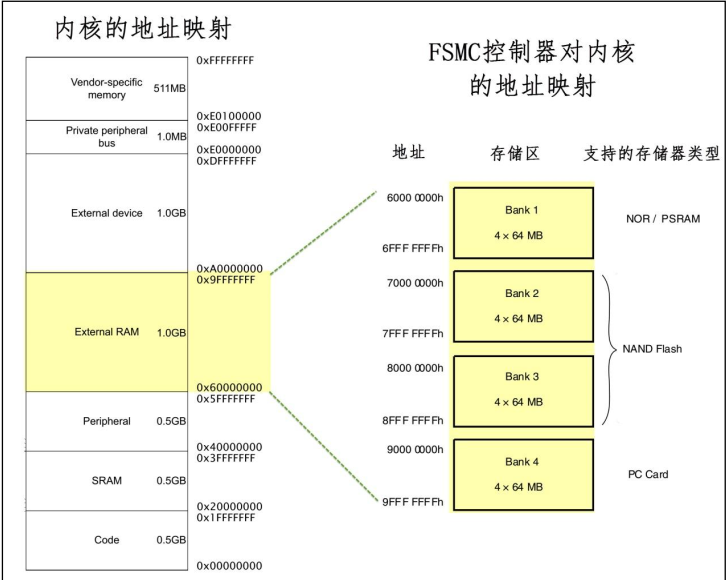

图2 STM32的FSMC地址映射

因此每个Bank最大管理的空间是256M，而每个Bank有分为4个Sector，每个Sector管理的空间为64MB，FSMC控制器的FSMC_NE就决定了使用哪个Sector，例如下图板子的FSMC_NE3连接到SRAM的片选，因此地址空间就是：

0x6800 0000-0x6BFF FFFF

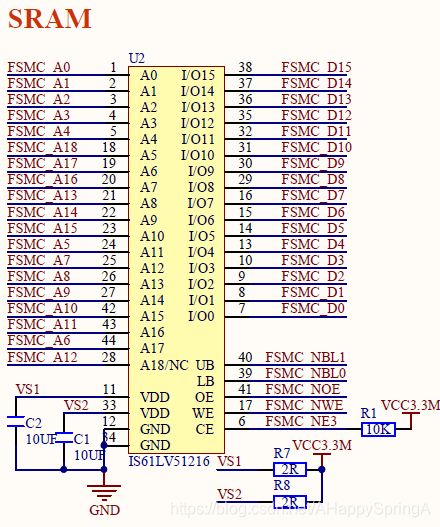

图3 原理图

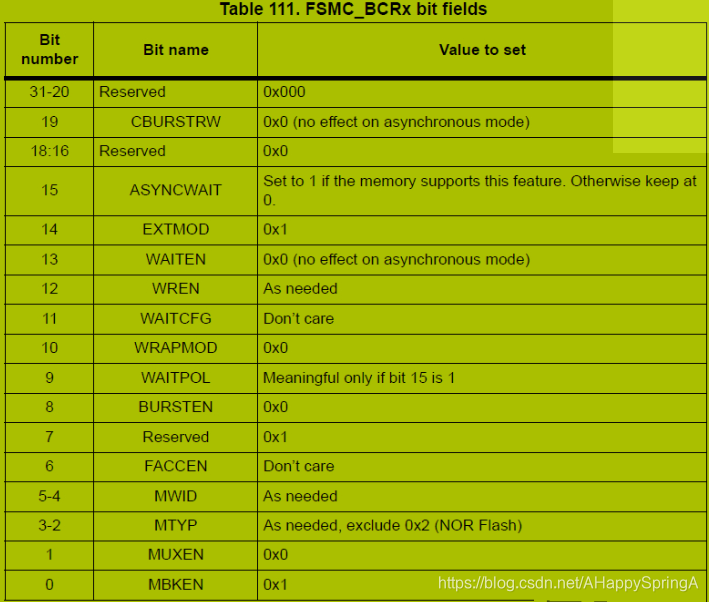

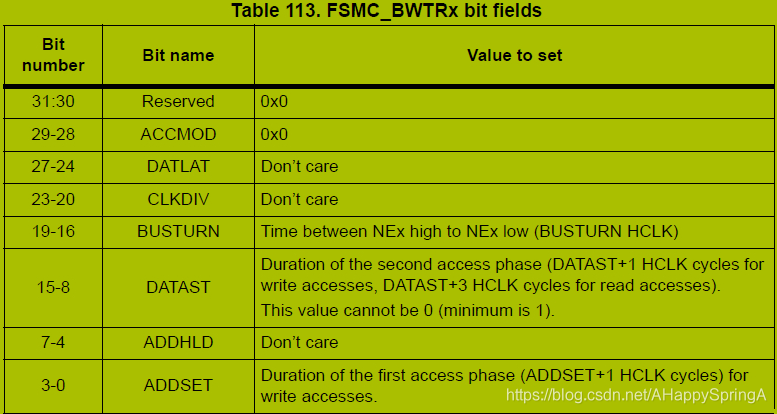

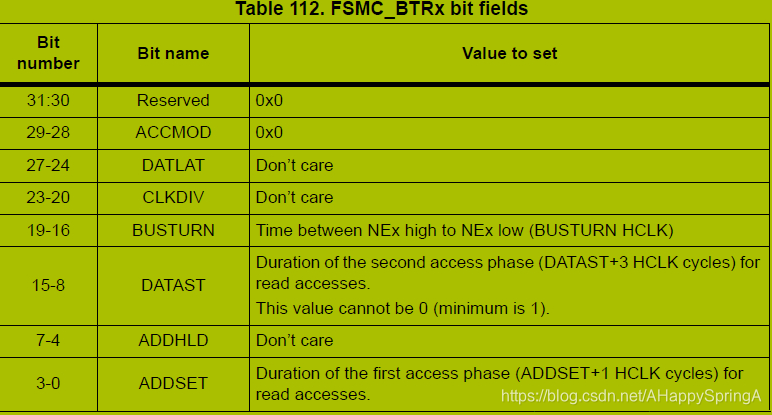

FSMC控制寄存器主要是以下三类BCRx、RTRx、BWTRx，x对应1,2,3,4，四个Bank，也对应着NE1、NE2、NE3、NE4





其中在库函数中BCR,BTR合并成BTCR，

BTCR[0]是BCR1
BTCR[1]是BTR1

BTCR[2]是BCR2
BTCR[3]是BTR2

BTCR[4]是BCR3
BTCR[5]是BTR3

BTCR[6]是BCR4
BTCR[7]是BTR4

注意：当外扩了SRAM，可以适当设置，F407可以和内部SRAM一样使用。

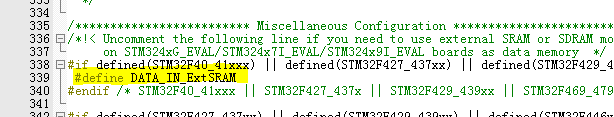

1、system_stm32f4xx.c把宏定义打开

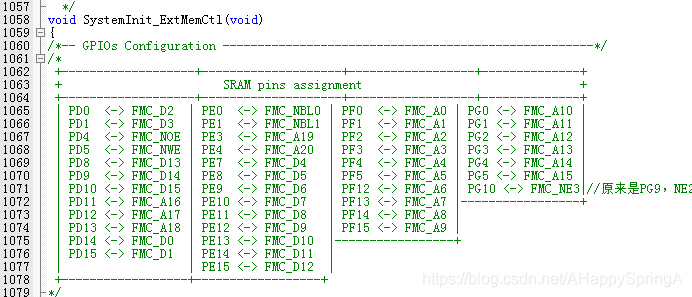

2、检查自己的SRAM使用的NEx，默认是NE2（PG9），以及引脚，如果不一致需要修改初始化代码。例如我的使用的就是NE3，就需要修改GPIOG->OSPEEDR = 0x00300fff等等；

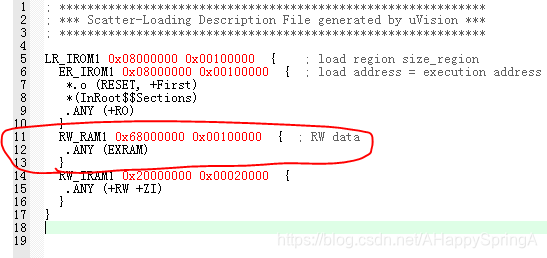

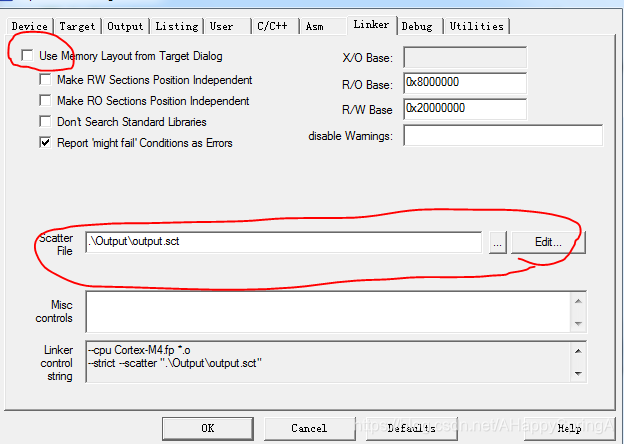

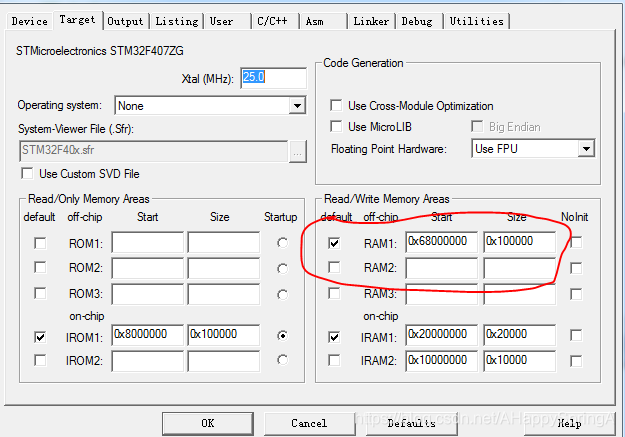

3、Keil设置

4、定义数组，unsigned int Sram_Buffer[262140] __attribute__((section("EXRAM")));
