ADOP带您科普什么是单纤双向BiDi光模块?一根光纤,双向通信:单纤双向模块的革命性技术。

单纤双向(Bidi)是如何实现的?会在5G前传中占一席之地吗? 介绍了单纤双向的技术原理,分析了单纤双向、双向双向、无源波分前传方案在光缆建设、运维管理中的优缺点,并对单纤双向在5G前传中的应用提出了建议。 阅读详情

单纤双向光模块(也称为BiDi光模块)是一种使用WDM(波分复用)双向传输技术的光模块,它在一根光纤上实现了同时进行光通道内的双向传输。相比常规光模块(有两个光纤插孔),BiDi光模块只有一个插孔,通过整合的双向耦合器在一根光缆上进行信号的发射和接收。

这种技术的优势在于它能够有效地简化网络布线、节省安装空间,并降低布线成本。BiDi光模块的工作原理是通过调谐双工器,使发射器和接收器的期望波长匹配,从而实现数据的双向传输。例如,配对的BiDi光模块可以连接到设备A(上行)和设备B(下行),其中光模块A的双工器具有1550nm的接收波长和1310nm的发射波长,而光模块B的双工器则相反。

BiDi光模块是一款使用WDM(波分复用)双向传输技术的光模块,能在一根光纤实现双向传输光信号。它的使用可减少光纤跳线面板上的端口数量和专门用于光纤管理托盘的占用空间,同时还能减少所需使用的光缆数量,缩减光纤布线基础设施的成本。那您对BiDi光模块(单纤双向光模块)了解多少呢?通过阅读本文,相信您一定会对它有更深入的认识。

单纤双向光模块(也称为BiDi光模块)的含义:

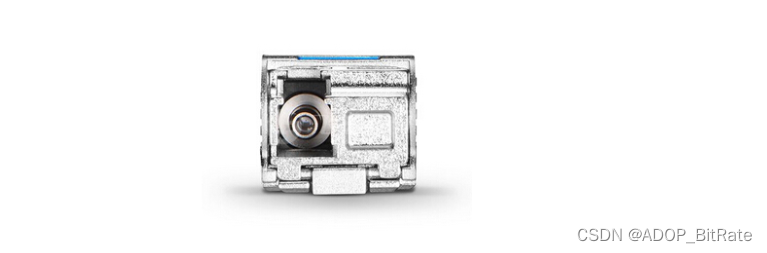

BiDi光模块是一款使用WDM(波分复用)双向传输技术的光模块,实现了在一根光纤上同时进行光通道内的双向传输。和常规光模块(有两个光纤插孔)不同的是,BiDi光模块只有一个插孔(如下图),它通过整合的双向耦合器在一根光缆上进行信号的发射与接收。

小知识:在日常的工作中,我们常常会听到对于单纤双向光模块不同的叫法,除了BiDi光模块之外,还有单模单芯光模块、单芯光模块、单芯双向光模块、单纤双向传输模块,其实这些描述都是一个意思。

单纤双向光模块(也称为BiDi光模块)的工作原理:

BiDi光模块和普通光模块的主要区别在于,BiDi光模块配备了波分复用(WDM)耦合器,也就是双工器,根据波长 的不同将在一根光纤上传输的数据进行汇合和分离。

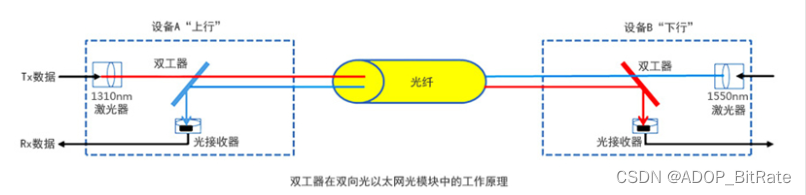

为了能够高效地工作,BiDi光模块必须配对使用,通过调谐双工器以匹配发射器和接收器的期望波长,实现数据的双向传输。例如,若配对的BiDi光模块与设备A(上行)和设备B(下行)进行了连接,如下图所示,那么:光模块A的双工器必须有一个1550nm的接收波长和一个1310nm的发射波长。光模块B的双工器必须有一个1310nm的接收波 长和一个1550nm的发射波长。

   单纤双向模块(BiDi SFP)和普通SFP模块的主要区别在于它们的传输机制和光纤利用方式。

以下是它们之间的一些关键差异:

传输机制:

🔊单纤双向模块:使用单根光纤同时进行数据的发送和接收。它采用波分复用(WDM)技术,通过一个端口实现双向通信。
🔊普通SFP模块:需要两根光纤,一个用于发送,另一个用于接收。它们不使用WDM技术,因此每个方向都需要一个独立的端口。

光纤利用:

🔊单纤双向模块:由于只需要一根光纤,因此可以减少光纤的使用量,节省空间和成本。特别适合光纤资源有限的场景。
🔊普通SFP模块:由于需要两根光纤,光纤利用率较低,适用于光纤资源充足的环境。

传输距离:

🔊单纤双向模块:通常传输距离较短,适用于几公里的距离内。
🔊普通SFP模块:可以实现更长距离的传输,通常可达数十公里。

成对使用:
🔊单纤双向模块:必须成对使用,配对的模块需要具有相反的发射和接收波长。
🔊普通SFP模块:不需要成对使用,任意两个模块都可以连接。

选择哪种模块取决于具体的网络需求、光纤资源和预算。如果您的网络环境中光纤资源紧张或者希望减少布线成本,单纤双向模块可能是更好的选择。如果需要更长的传输距离或者光纤资源充足,普通SFP模块可能更适合。

单纤双向光模块(也称为BiDi光模块)在光通信中具有独特的特点。

让我们来看一下它的优点和缺点:

优点:

节省光纤资源:单纤双向技术只使用一根光纤,将原本需要两根光纤才能完成的工作提高了一倍,从而大大节省了光纤资源。
简化系统设计:相比传统的双纤双向模块,单纤双向模块的系统设计更简单,不需要两个独立的端口,减少了布线复杂性。
光纤成本降低:由于只需要一根光纤,单纤双向模块可以降低光纤的成本。

缺点:

价格较高:由于生产工艺相对复杂,单纤双向模块的价格较高。
兼容性较差:采用特殊的双向传输技术,兼容性可能受到一定的限制,使用时需要注意兼容性问题。
         总之,单纤双向光模块在特定场景下非常有用,但在选择时需要权衡其优点和缺点。

一种低成本单纤双向光链路保护解决方案 一种低成本单纤双向光链路保护解决方案 低成本单纤双纤光线路冗余系统 随着云计算,移动4G/5G互联网,社交网站,电子商务和各种各样视频业务的兴起,对光纤资源的需求越发紧张,越来越多的通信业务集中到相对较少的线路与节点上,如出现光纤断裂或者劣化的情况就会造成业务中断等严重的后果。目前广泛应用在系统保护方面的是光纤自动切换保护系统,但它的备用线路必须由两根闲置光纤或新建光缆构成,而在很多需要光保护 阅读详情
