SD NAND flash使用说明

最新推荐文章于 2025-11-13 10:58:21 发布
原创 最新推荐文章于 2025-11-13 10:58:21 发布 · 7.1k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件设计参考 #SD NAND flash #物联网 #穿戴设备存储

本文介绍了一种适用于便携式或固定设备使用的SDNAND Flash存储解决方案，其供电电压范围广泛，从2.7V到3.6V，特别设计用于只读和读写操作。默认模式下，时钟频率可达25MHz，数据传输速率达到12.5MB/s；高速模式下，时钟频率提高至50MHz，数据传输速率翻倍至25MB/s。文章还提供了两种常用型号的详细参数，包括容量、尺寸、封装及可用性。

常用型号

Part IDCapacitySizePackageAvailability
CSNP1GCR01-
BMW		1Gb6*8mmLGA-8Now
CSNP4GCR01-
BMW		4Gb6*8mmLGA-8Now




产品特点

主要针对便携式或固定式使用

供电电压范围2.7~3.6V

专为只读和读写SD NAND设计

默认模式时钟范围：0~25MHz,数据可达 12.5MB/s

高速模式时钟范围：0~50MHz,数据可达25MB/s

管脚定义：

PINNAMETYPE1DESCRIPTION
1DAT2I/O/PPData Line[Bit2]
2CD/DAT32I/O/PPSD Nand Detect/
Data Line[Bit3]
3SCLKIClock
4VSSSSupply Voltage Ground
5CMDPPCommand/Response
6DAT0I/O/PPData Line[Bit0]
7DAT1I/O/PPData Line[Bit1]
8VCCSSupply Voltage

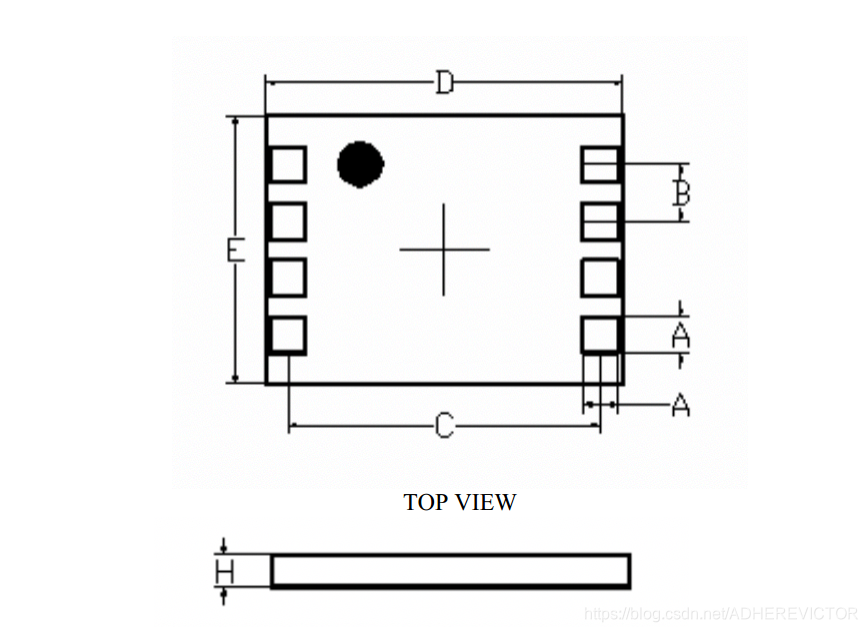

封装

SymbolMinNomMaxNote
A0.650.750.85
B1.171.271.37
C6.9077.10
D7.9088.10
E5.9066.10
F10.901111.1
H0.750.850.95

参考电路



其他详细信息可参考SD NAND flash 手册
