设计模式-享元模式(FlyWeight-Pattern)

一、简介：

运用共享技术有效地支持大量细粒度的对象
共享的对象：已经存在的对象。
享元模式的意图是复用对象，节省内存；
也叫蝇量模式；
前提是享元对象是不可变对象。
作用：通过共享已存在的对象，大幅度减少需要创建的对象数量、避免大量相似类的开销，从而提高系统资源的利用率。
本质：保存共享对象，降低内存消耗。
优点：相同的对象只要保存一份，降低了系统中对象的数量，降低了系统中细粒度对象给内存带来的压力。
缺点：
- 需要将不能共享的对象外部化，一定程度上增加了程序的复杂性
- 读取享元状态外部状态使得运行时间稍微变长
两个定义：细粒度、共享对象，因为要求细粒度，所以使得对象数量多且性质相近，此时我们就将这些对象的信息分为两个部分：内部状态和外部状态。
- 内部状态：对象共享的信息，存储在享元信息内部，不再改变，可以共享
- 外部状态：对象得以依赖的一个标记，随环境的改变而改变，不可共享。
  - 比如，连接池中的连接对象，保存在连接对象中的用户名、密码、连接URL等信息，在创建对象的时候就设置好了，不会随环境的改变而改变，这些为内部状态。
  - 而当每个连接要被回收利用时，我们需要将它标记为可用状态，这些为外部状态。

二、结构与内存

2.1、结构(主要角色)：

抽象享元角色(FlyWeight):具体享元类的基类，为具体享元规范需要实现的公共接口，非享元的外部状态以参数的形式通过方法注入
具体享元角色(Concrete)：实现抽象享元角色中所规定的接口。
非享元角色(unsharable)：不可共享的外部状态，它以参数的形式注入具体享元的相关方法中
享元工厂：负责创建和管理享元，当客户对余清求一个享元对象时，享元工厂检查系统中是否存在符合要求的享元对象，如果存在则提供给客户;如果不存在的话，则创建—个新的享元对象。

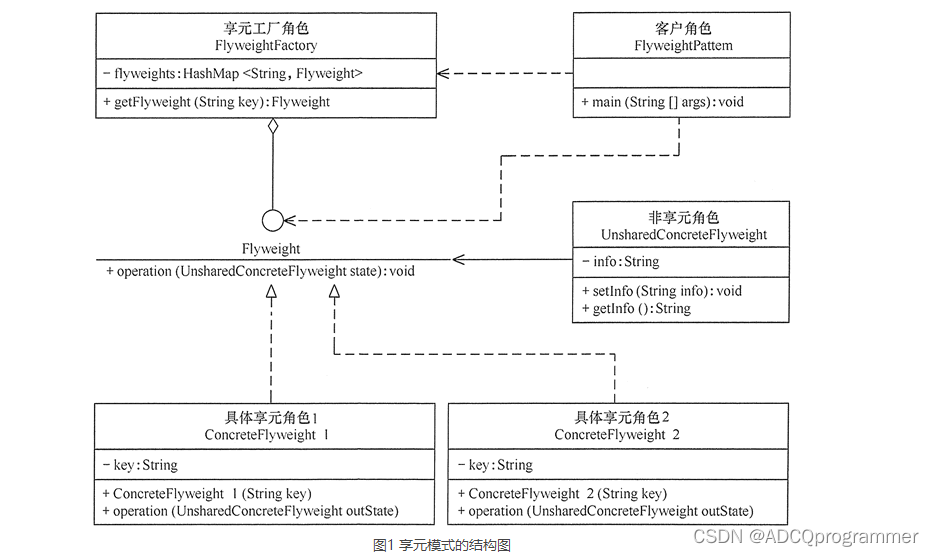

2.2、类图：

在这里插入图片描述

FlyWeight是抽象的享元角色，他是产品的抽象类，同时定义出对象的外部状态和内部状态
ConcreteFlyWeight 是具体的享元角色，是具体的产品类，实现抽象角色定义相关业务
UnSharedConcreteFlyWeight 是不可共享的角色，一般不会出现在享元工厂
FlyWeightFactory 享元工厂类，用于构建一个池容器(集合)，同时提供从池中获取对象方法

三、测试

3.1、demo1：

package top.jkxljc.flyweight.demo2;
import java.util.HashMap;
public class FlyweightPattern {
    public static void main(String[] args) {
        FlyweightFactory factory = new FlyweightFactory();
        Flyweight f01 = factory.getFlyweight("a");
        Flyweight f02 = factory.getFlyweight("a");
        Flyweight f03 = factory.getFlyweight("a");
        Flyweight f11 = factory.getFlyweight("b");
        Flyweight f12 = factory.getFlyweight("b");
        f01.operation(new UnsharedConcreteFlyweight("第1次调用a。"));
        f02.operation(new UnsharedConcreteFlyweight("第2次调用a。"));
        f03.operation(new UnsharedConcreteFlyweight("第3次调用a。"));
        f11.operation(new UnsharedConcreteFlyweight("第1次调用b。"));
        f12.operation(new UnsharedConcreteFlyweight("第2次调用b。"));
    }
}
//非享元角色
class UnsharedConcreteFlyweight {
    private String info;
    UnsharedConcreteFlyweight(String info) {
        this.info = info;
    }
    public String getInfo() {
        return info;
    }
    public void setInfo(String info) {
        this.info = info;
    }
}
//抽象享元角色
interface Flyweight {
    public void operation(UnsharedConcreteFlyweight state);
}
//具体享元角色
class ConcreteFlyweight implements Flyweight {
    private String key;
    ConcreteFlyweight(String key) {
        this.key = key;
        System.out.println("具体享元" + key + "被创建！");
    }
    public void operation(UnsharedConcreteFlyweight outState) {
        System.out.print("具体享元" + key + "被调用，");
        System.out.println("非享元信息是:" + outState.getInfo());
    }
}
//享元工厂角色
class FlyweightFactory {
    private HashMap<String, Flyweight> flyweights = new HashMap<String, Flyweight>();
    public Flyweight getFlyweight(String key) {
        Flyweight flyweight = (Flyweight) flyweights.get(key);
        if (flyweight != null) {
            System.out.println("具体享元" + key + "已经存在，被成功获取！");
        } else {
            flyweight = new ConcreteFlyweight(key);
            flyweights.put(key, flyweight);
        }
        return flyweight;
    }
}

3.2、五子棋案例：

五子棋同围棋一样，包含多个“黑”或“白”颜色的棋子，故可用享元模式。

棋子（ChessPieces）类是抽象享元角色，它包含了一个落子的 DownPieces(Graphics g,Point pt) 方法；
白子（WhitePieces）和黑子（BlackPieces）类是具体享元角色，它实现了落子方法；
Point 是非享元角色，它指定了落子的位置；
WeiqiFactory 是享元工厂角色，它通过 ArrayList 来管理棋子，并且提供了获取白子或者黑子的 getChessPieces(String type) 方法；
客户类（Chessboard）利用 Graphics 组件在框架窗体中绘制一个棋盘，并实现 mouseClicked(MouseEvent e) 事件处理方法，该方法根据用户的选择从享元工厂中获取白子或者黑子并落在棋盘上。

import javax.swing.*;
import java.awt.*;
import java.awt.event.MouseAdapter;
import java.awt.event.MouseEvent;
import java.util.ArrayList;
public class WzqGame {
    public static void main(String[] args) {
        new Chessboard();
    }
}
//棋盘
class Chessboard extends MouseAdapter {
    WeiqiFactory wf;
    JFrame f;
    Graphics g;
    JRadioButton wz;
    JRadioButton bz;
    private final int x = 50;
    private final int y = 50;
    private final int w = 40;    //小方格宽度和高度
    private final int rw = 400;    //棋盘宽度和高度
    Chessboard() {
        wf = new WeiqiFactory();
        f = new JFrame("享元模式在五子棋游戏中的应用");
        f.setBounds(100, 100, 500, 550);
        f.setVisible(true);
        f.setResizable(false);
        f.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        JPanel SouthJP = new JPanel();
        f.add("South", SouthJP);
        wz = new JRadioButton("白子");
        bz = new JRadioButton("黑子", true);
        ButtonGroup group = new ButtonGroup();
        group.add(wz);
        group.add(bz);
        SouthJP.add(wz);
        SouthJP.add(bz);
        JPanel CenterJP = new JPanel();
        CenterJP.setLayout(null);
        CenterJP.setSize(500, 500);
        CenterJP.addMouseListener(this);
        f.add("Center", CenterJP);
        try {
            Thread.sleep(500);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        g = CenterJP.getGraphics();
        g.setColor(Color.BLUE);
        g.drawRect(x, y, rw, rw);
        for (int i = 1; i < 10; i++) {
            //绘制第i条竖直线
            g.drawLine(x + (i * w), y, x + (i * w), y + rw);
            //绘制第i条水平线
            g.drawLine(x, y + (i * w), x + rw, y + (i * w));
        }
    }
    public void mouseClicked(MouseEvent e) {
        Point pt = new Point(e.getX() - 15, e.getY() - 15);
        if (wz.isSelected()) {
            ChessPieces c1 = wf.getChessPieces("w");
            c1.DownPieces(g, pt);
        } else if (bz.isSelected()) {
            ChessPieces c2 = wf.getChessPieces("b");
            c2.DownPieces(g, pt);
        }
    }
}
//抽象享元角色：棋子
interface ChessPieces {
    public void DownPieces(Graphics g, Point pt);    //下子
}
//具体享元角色：白子
class WhitePieces implements ChessPieces {
    public void DownPieces(Graphics g, Point pt) {
        g.setColor(Color.WHITE);
        g.fillOval(pt.x, pt.y, 30, 30);
    }
}
//具体享元角色：黑子
class BlackPieces implements ChessPieces {
    public void DownPieces(Graphics g, Point pt) {
        g.setColor(Color.BLACK);
        g.fillOval(pt.x, pt.y, 30, 30);
    }
}
//享元工厂角色
class WeiqiFactory {
    private ArrayList<ChessPieces> qz;
    public WeiqiFactory() {
        qz = new ArrayList<ChessPieces>();
        ChessPieces w = new WhitePieces();
        qz.add(w);
        ChessPieces b = new BlackPieces();
        qz.add(b);
    }
    public ChessPieces getChessPieces(String type) {
        if (type.equalsIgnoreCase("w")) {
            return (ChessPieces) qz.get(0);
        } else if (type.equalsIgnoreCase("b")) {
            return (ChessPieces) qz.get(1);
        } else {
            return null;
        }
    }
}

四、应用场景与扩展：

当系统中多处需要同一组信息时，可以把这些信息封装到一个对象中，然后对该对象进行缓存，这样，一个对象就可以提供给多出需要使用的地方，避免大量同一对象的多次创建，降低大量内存空间的消耗。

4.1、应用场景：

减少内存中对象的数量来节省内存空间

系统中存在大量相同或相似的对象，这些对象耗费大量的内存资源。
大部分的对象可以按照内部状态进行分组，且可将不同部分外部化，这样每一个组只需保存一个内部状态。
由于享元模式需要额外维护一个保存享元的数据结构，所以应当在有足够多的享元实例时才值得使用享元模式。

4.2、扩展:

单纯享元模式，模式中的所有的具体享元类都是可以共享的，不存在非共享的具体享元类
复合享元模式，模式中的有些享元对象是由一些单纯享元对象组合而成的，它们就是复合享元对象。虽然复合享元对象本身不能共享，但它们可以分解成单纯享元对象再被共享。

五、对比：

https://www.jianshu.com/p/03a4d1223369

享元模式跟单例的区别
- 在单例模式中，一个类只能创建一个对象，而在享元模式中，一个类可以创建多个对象，每个对象被多处代码引用共享。
- 实际上，享元模式有点类似于之前讲到的单例的变体：多例。
- 区别两种设计模式，不能光看代码实现，而是要看设计意图，也就是要解决的问题。尽管从代码实现上来看，享元模式和多例有很多相似之处，但从设计意图上来看，它们是完全不同的。
  - 应用享元模式是为了对象复用，节省内存，
  - 应用多例模式是为了限制对象的个数。
享元模式跟缓存的区别
- 在享元模式的实现中，我们通过工厂类来“缓存”已经创建好的对象。这里的“缓存”实际上是“存储”的意思，跟我们平时所说的“数据库缓存”“CPU 缓存”“MemCache 缓存”是两回事。我们平时所讲的缓存，主要是为了提高访问效率，而非复用。
享元模式跟对象池的区别
- 对象池、连接池（比如数据库连接池）、线程池等也是为了复用，
- 像 C++ 这样的编程语言，内存的管理是由程序员负责的。为了避免频繁地进行对象创建和释放导致内存碎片，我们可以预先申请一片连续的内存空间，也就是这里说的对象池。每次创建对象时，我们从对象池中直接取出一个空闲对象来使用，对象使用完成之后，再放回到对象池中以供后续复用，而非直接释放掉。
- 虽然对象池、连接池、线程池、享元模式都是为了复用，但是，如果我们再细致地看复用”这个字眼的话，对象池、连接池、线程池等池化技术中的“复用”和享元模式中的“复用”实际上是不同的概念。
- 池化技术中的“复用”可以理解为“重复使用”，主要目的是节省时间（比如从数据库池中取一个连接，不需要重新创建）。在任意时刻，每一个对象、连接、线程，并不会被多处使用，而是被一个使用者独占，当使用完成之后，放回到池中，再由其他使用者重复利用。
- 享元模式中的“复用”可以理解为“共享使用”，在整个生命周期中，都是被所有使用者共享的，主要目的是节省空间。
