PLC通过ModbusTCP通讯——基于组态王7.5进行数据采集

在本篇博文中通过一个具体实例学习组态王的基本功能。以组态王7.5为例！

目录

一、启动组态王并新建工程

 二、新建设备

2.1 新建PLC设备——通过ModbusTCP连接

2.2 新建DDE设备

三、新建变量

四、新建画面

五、报警配置

5.1 新建报警组

5.2 设置报警变量

5.3 创建报警窗口

5.4 设置报警弹出窗口

5.5 报警信息自动存入数据库

六、实时曲线和历史曲线

6.1 实时曲线

6.2 历史曲线

6.2.1 对变量设置记录属性

 6.2.2 在画面中插入控件

七、超级X-Y曲线

八、实时报表

8.1 实时报表

8.2 为实时报表配置打印功能

8.3 将报表保存到文档

8.4 实时报表查询

九、历史报表

9.1 创建历史报表画面

9.2 使用查询功能

十、附录

10.1 命令语言介绍

---

---

一、启动组态王并新建工程

启动组态王后默认打开的是工程管理器，画面如下，在工程管理器中新建工程，打开新建工程后进入到工程浏览器。

 二、新建设备

2.1 新建PLC设备——通过ModbusTCP连接

在工程浏览器左边的设备树中选择COM2（数字都可以），双击打开新建向导， 莫迪康--ModbusTCP--输入名称--选择串口--输入地址192.168.1.100:502 1/30（格式：PLC的ip地址:端口号 空格 设备地址/延时时间）--设定恢复时间--完成。

2.2 新建DDE设备

该设备在此博文中未使用，若使用可以参考另一篇文章——PLC通过DDE通讯——基于Codesys和组态王7.5进行数据采集

在工程浏览器左边的设备树中选择DDE，双击打开新建向导， 设备--DDE--输入名称--输入服务程序名：Excel；话题名：Sheet1--完成。

三、新建变量

在工程浏览器左边选择 数据词典 选项，在主界面中新建变量如图所示：

完成后如下所示：

四、新建画面

在工程浏览器左边选择 画面 选项，在主界面中新建画面如图所示：

现在我们把新建的变量连接到此画面中，以上水箱液位为例：

现在就把ModbusTCP传过来的变量连接起来了，运行是会随着数值改变液面高度；类似的对其他变量进行绑定。

五、报警配置

5.1 新建报警组

5.2 设置报警变量

5.3 创建报警窗口

这时，当报警变量触发时就会显示到窗口中。

5.4 设置报警弹出窗口

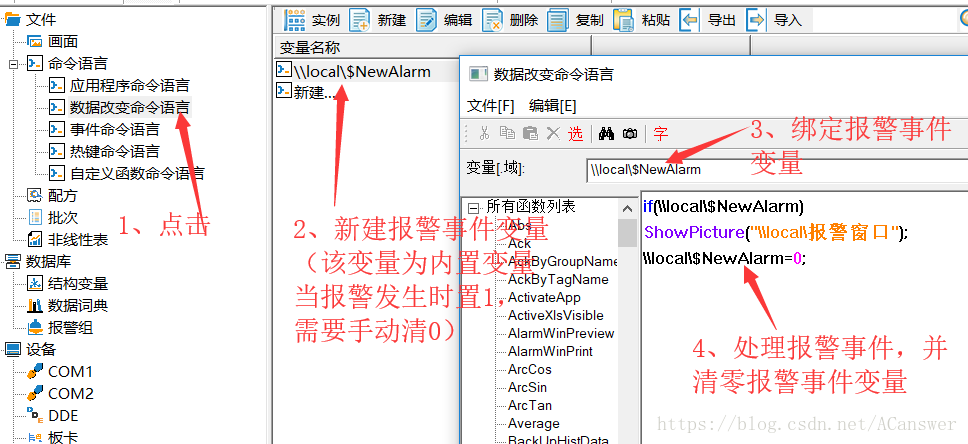

上面的窗口虽然能够显示，但如果你想当报警发生时弹出报警窗口，需要设置报警弹出窗口事件。

5.5 报警信息自动存入数据库

在组态王7.5中，报警信息会自动存入数据库中，打开报警配置属性页如下，它提供了默认数据库，当然你也可以自定义数据库。

需要注意的是在运行组态王界面时会自动连接该数据库，此时不要用其他应用打开该数据库，否则报警报警事件可能插入不进数据库。

六、实时曲线和历史曲线

6.1 实时曲线

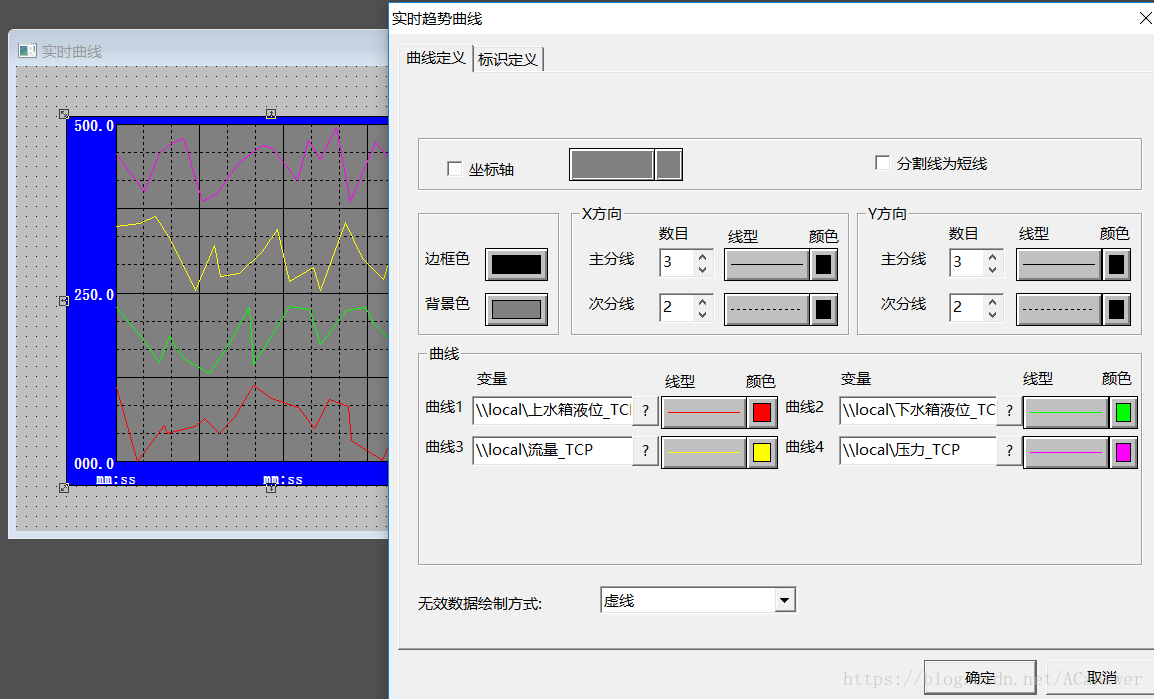

新建画面，在工具箱中点击“实时曲线”，拖动，双击实时曲线控件，在弹出的窗口中配置变量等属性。

6.2 历史曲线

6.2.1 对变量设置记录属性

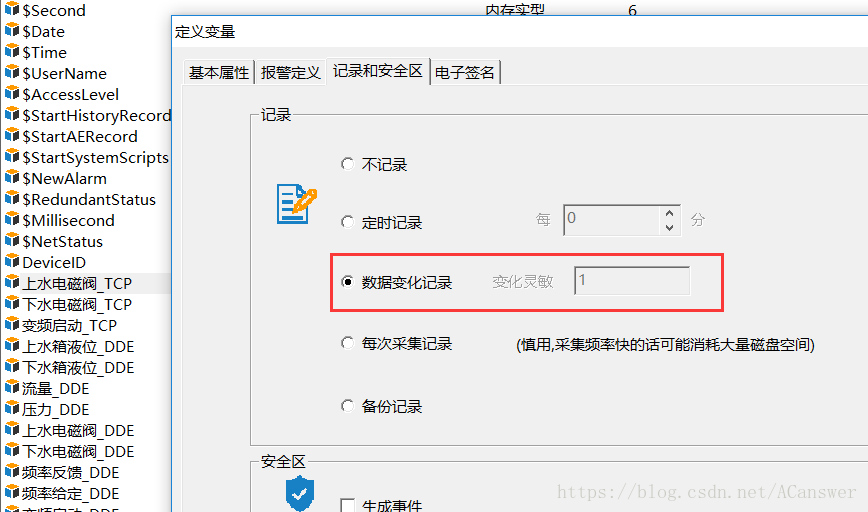

在建立历史曲线之前，要对需要记录的变量进行设定，双击变量在“记录和安全区”中选择记录数据。

 6.2.2 在画面中插入控件

有两种方法，一种是通过历史趋势控件，一种是历史趋势曲线。

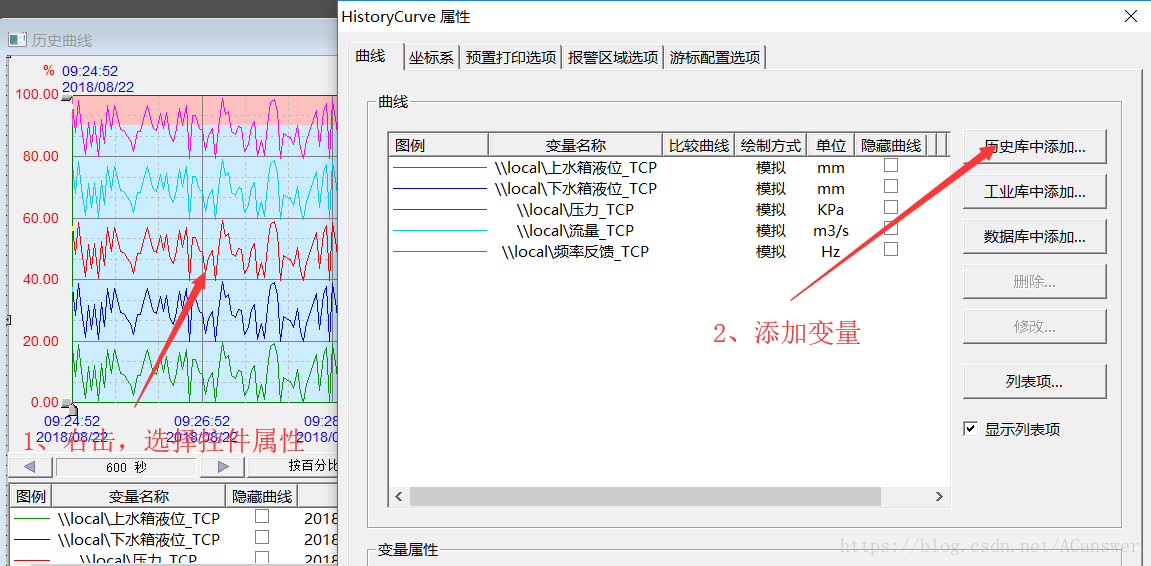

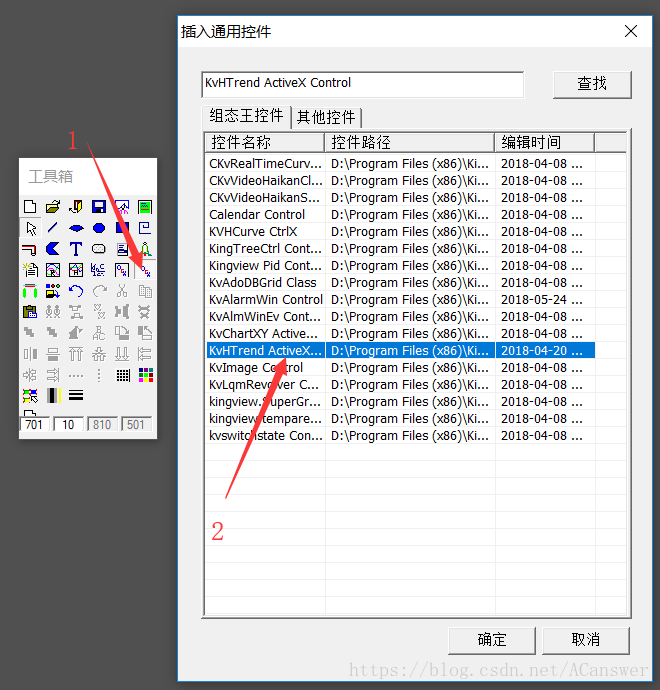

（1）历史趋势控件

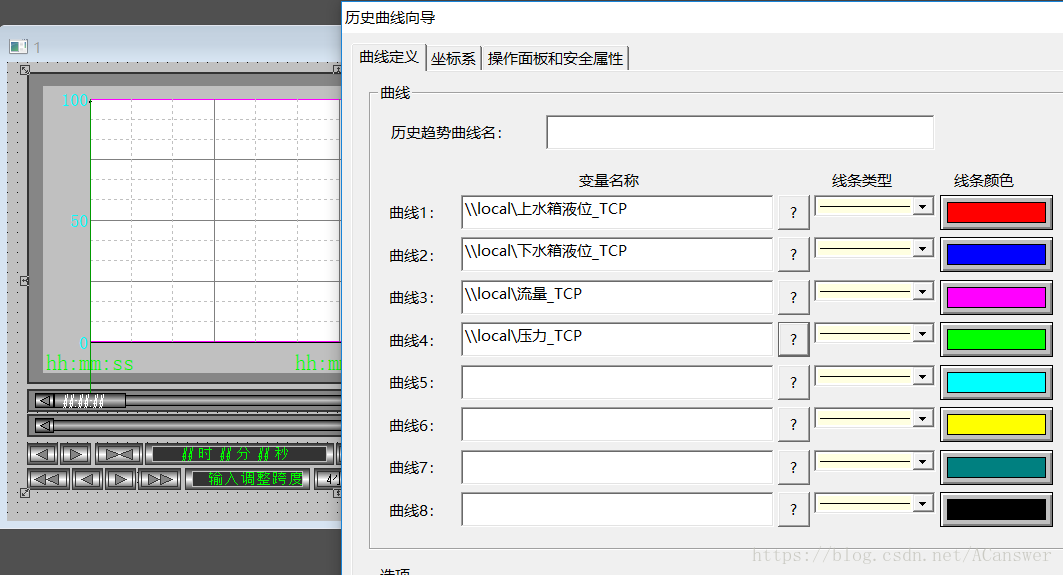

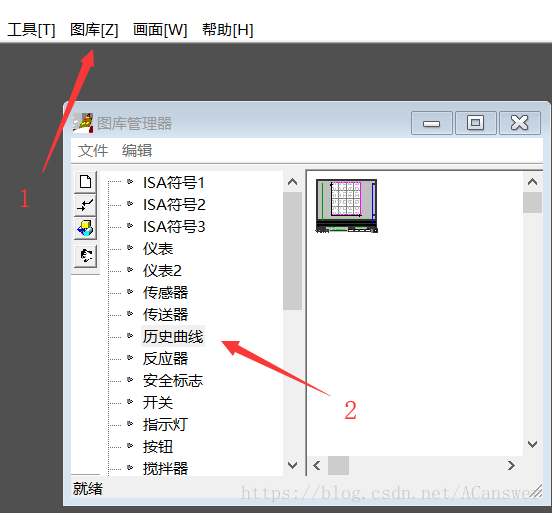

（2）历史趋势曲线

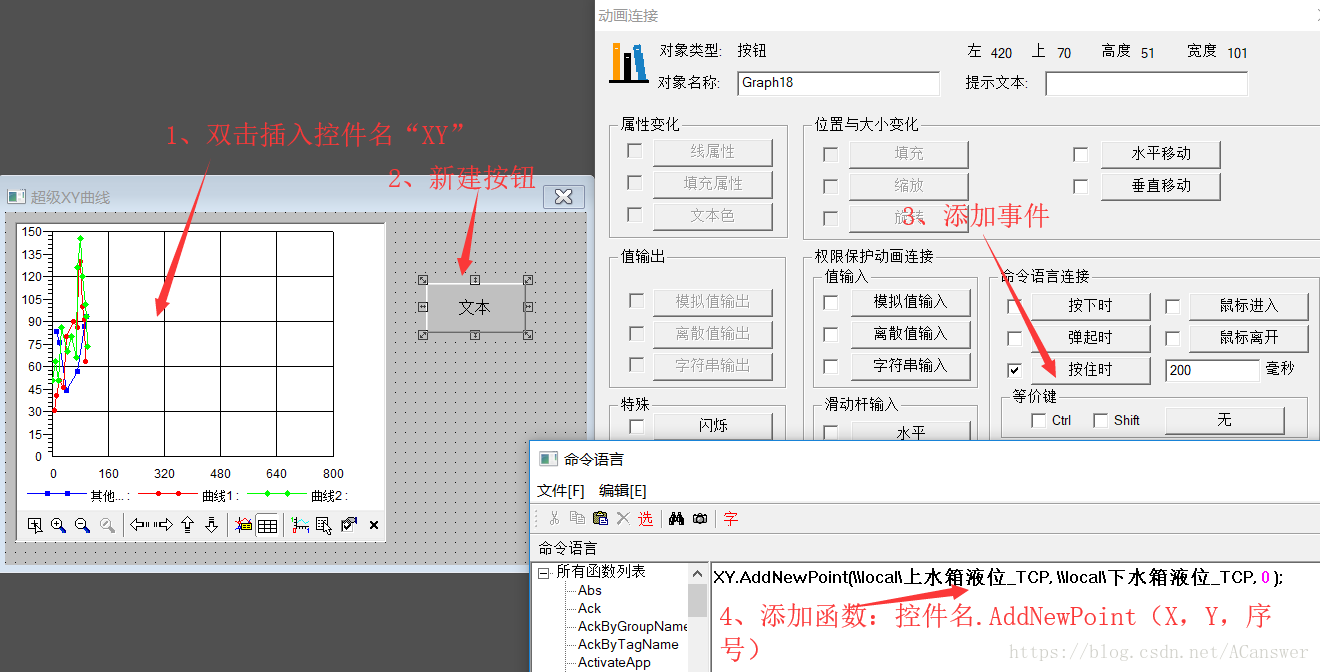

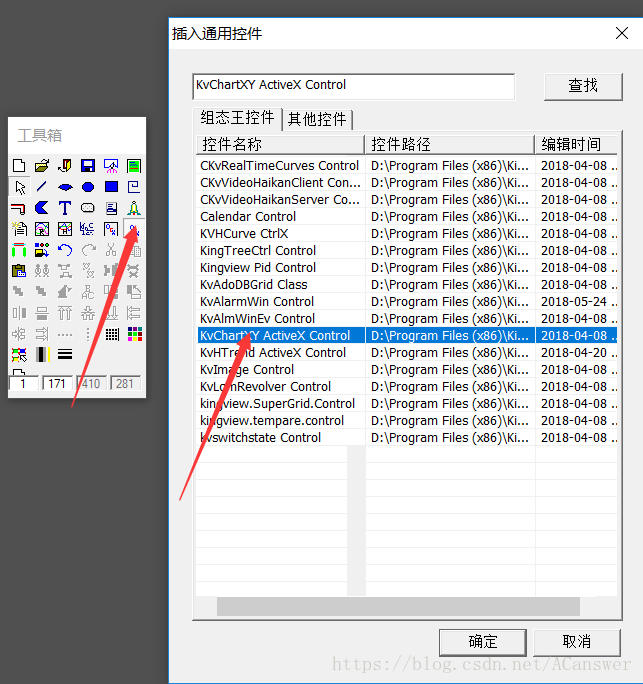

七、超级X-Y曲线

插入后双击进行配置变量。

运行，按住按钮会自动画点。

八、实时报表

8.1 实时报表



8.2 为实时报表配置打印功能

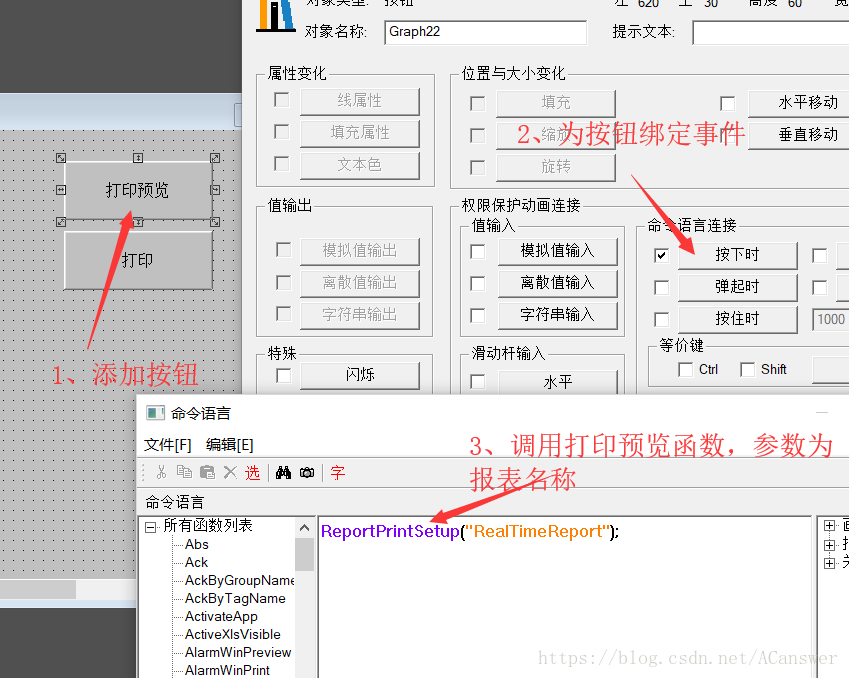

首先配置打印预览

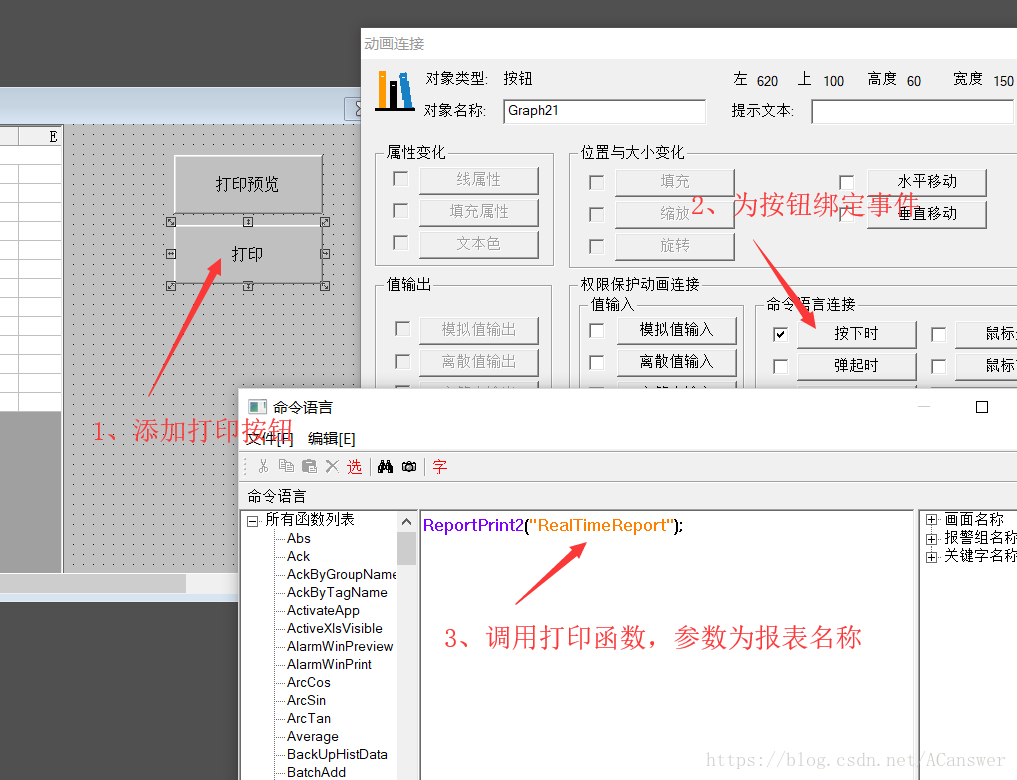

然后配置打印按钮

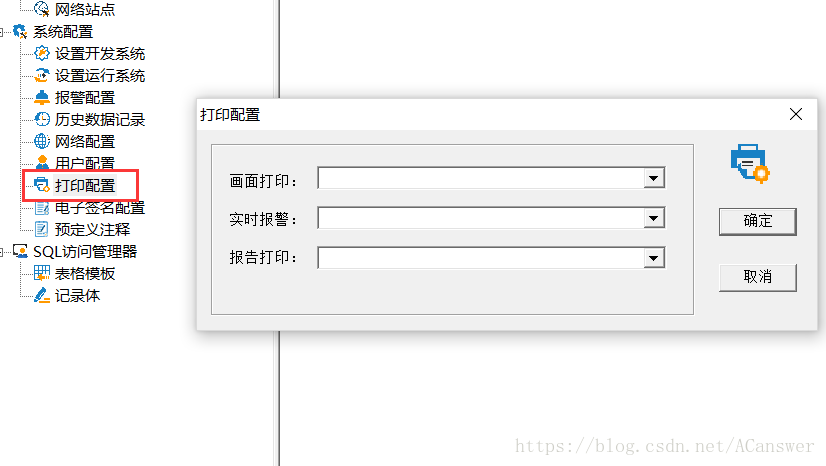

可以选择打印配置

8.3 将报表保存到文档

常用的文档格式为".rtl"和".xls"，在此以xls为例，若保存rtl格式，只需更换后缀名即可。

 注：rtl文件是组态王内部使用的文件，组态王可以直接打开。

8.4 实时报表查询

新建画面，实时报表查询

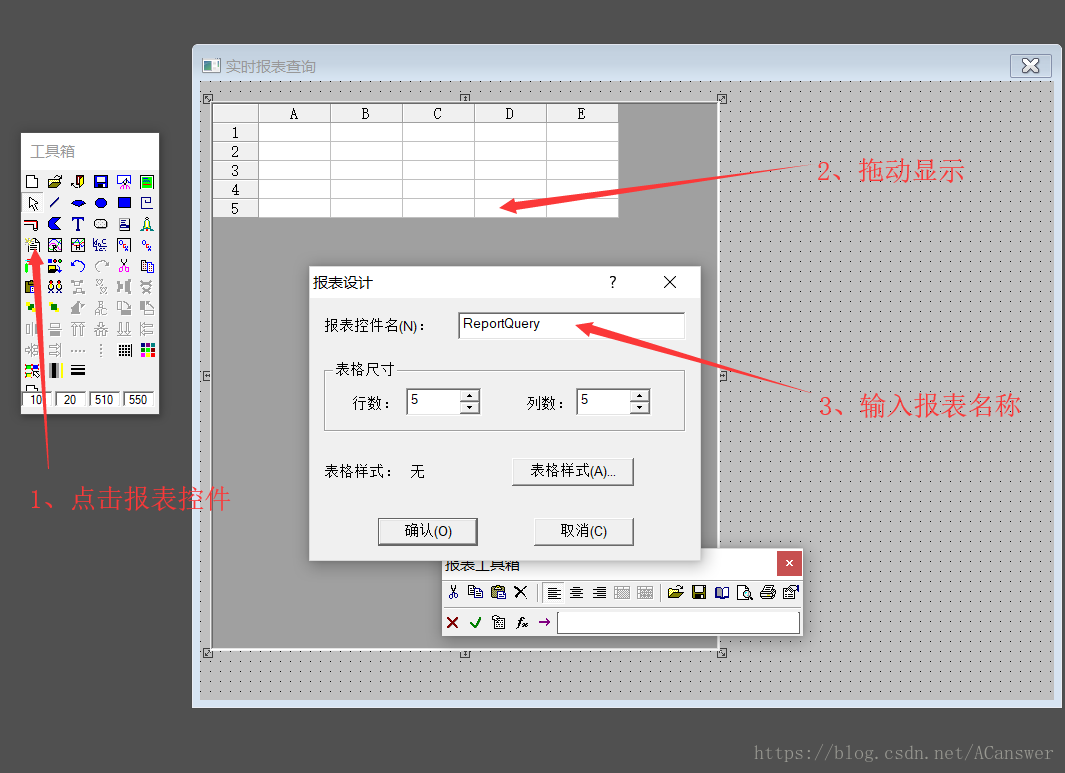

插入报表

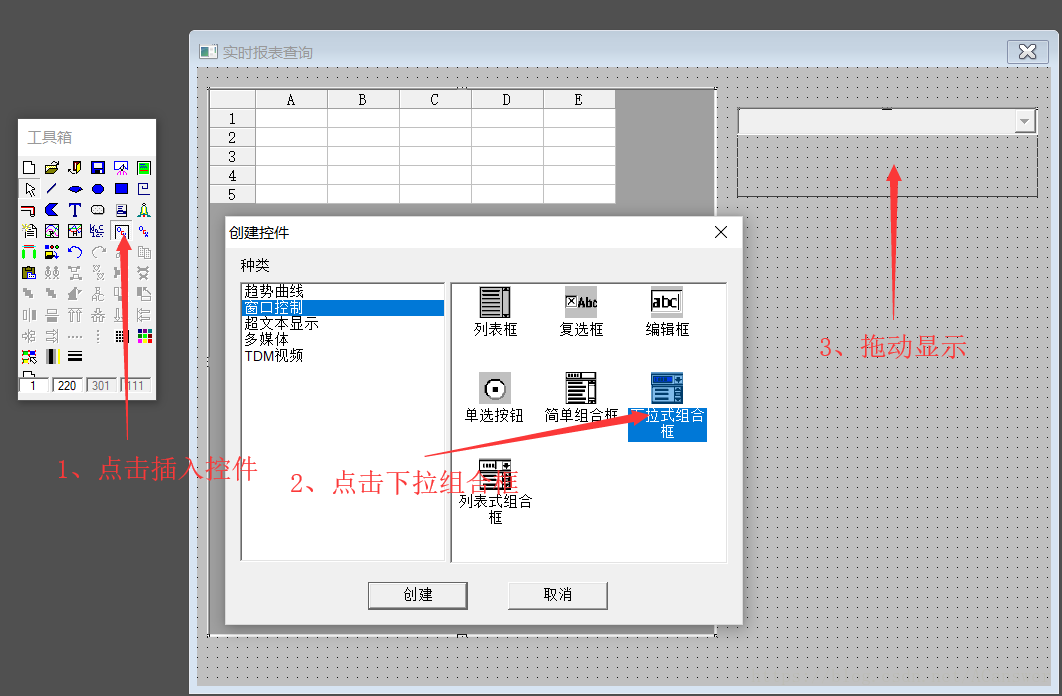

创建查询下拉列表

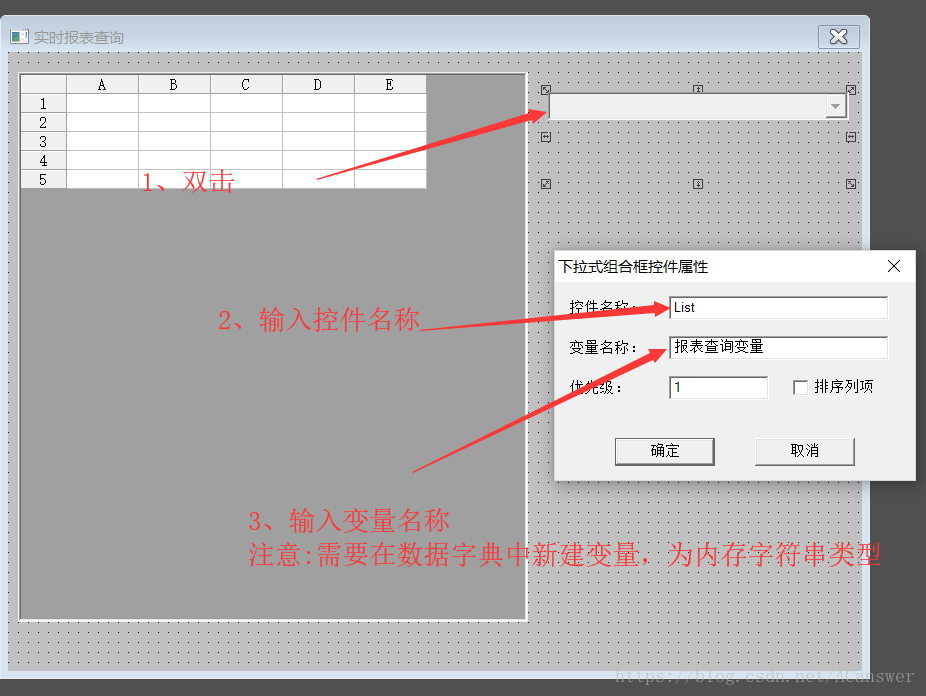

配置下拉列表

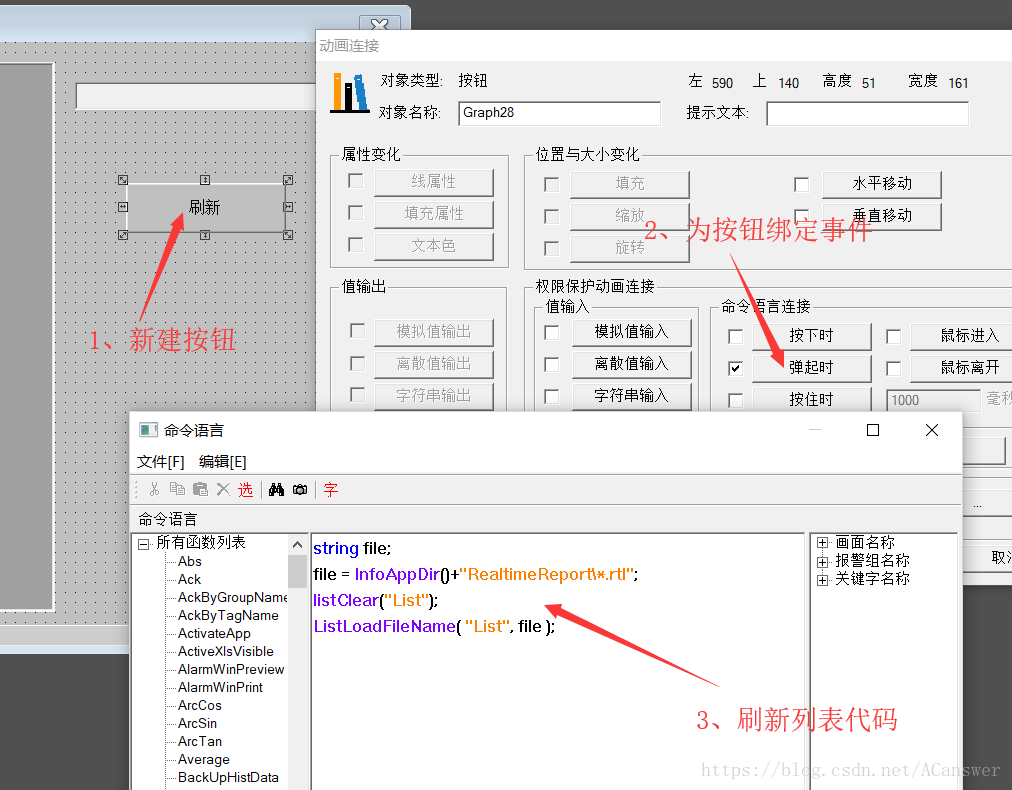

创建刷新按钮

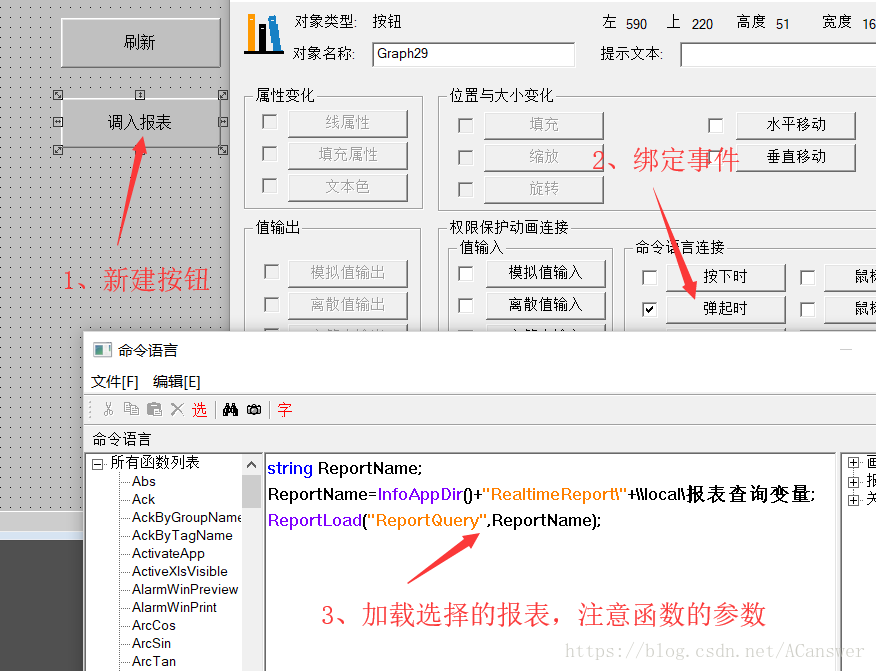

创建调入报表按钮

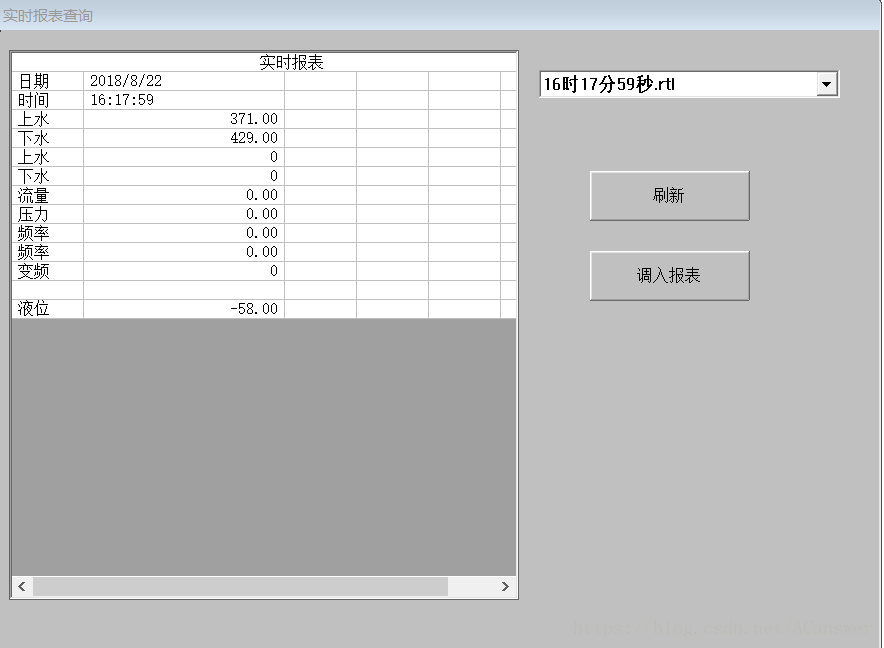

运行结果如下

九、历史报表

9.1 创建历史报表画面

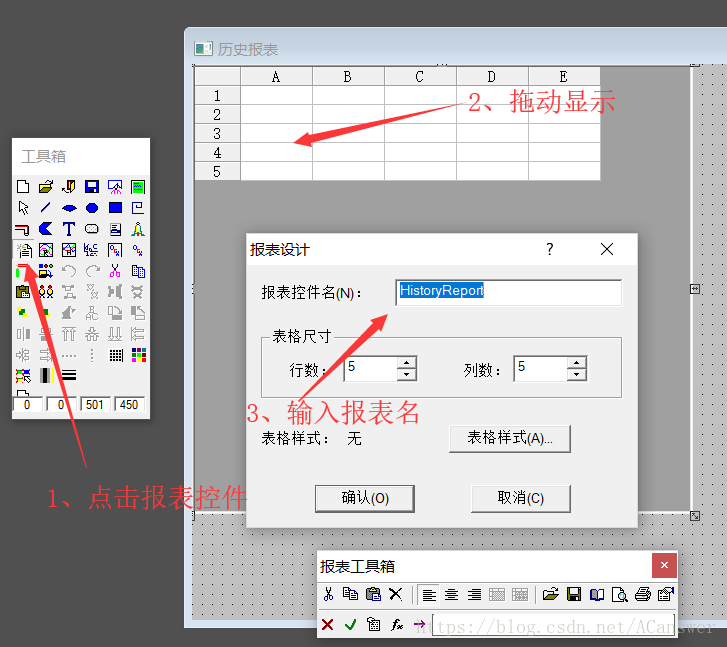

新建历史报表画面，创建报表

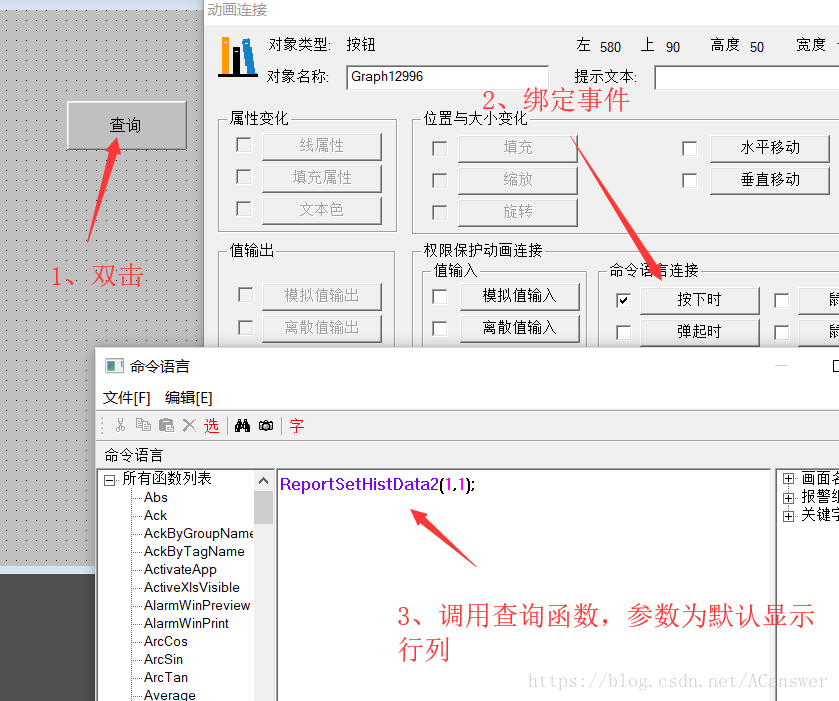

添加查询按钮

9.2 使用查询功能

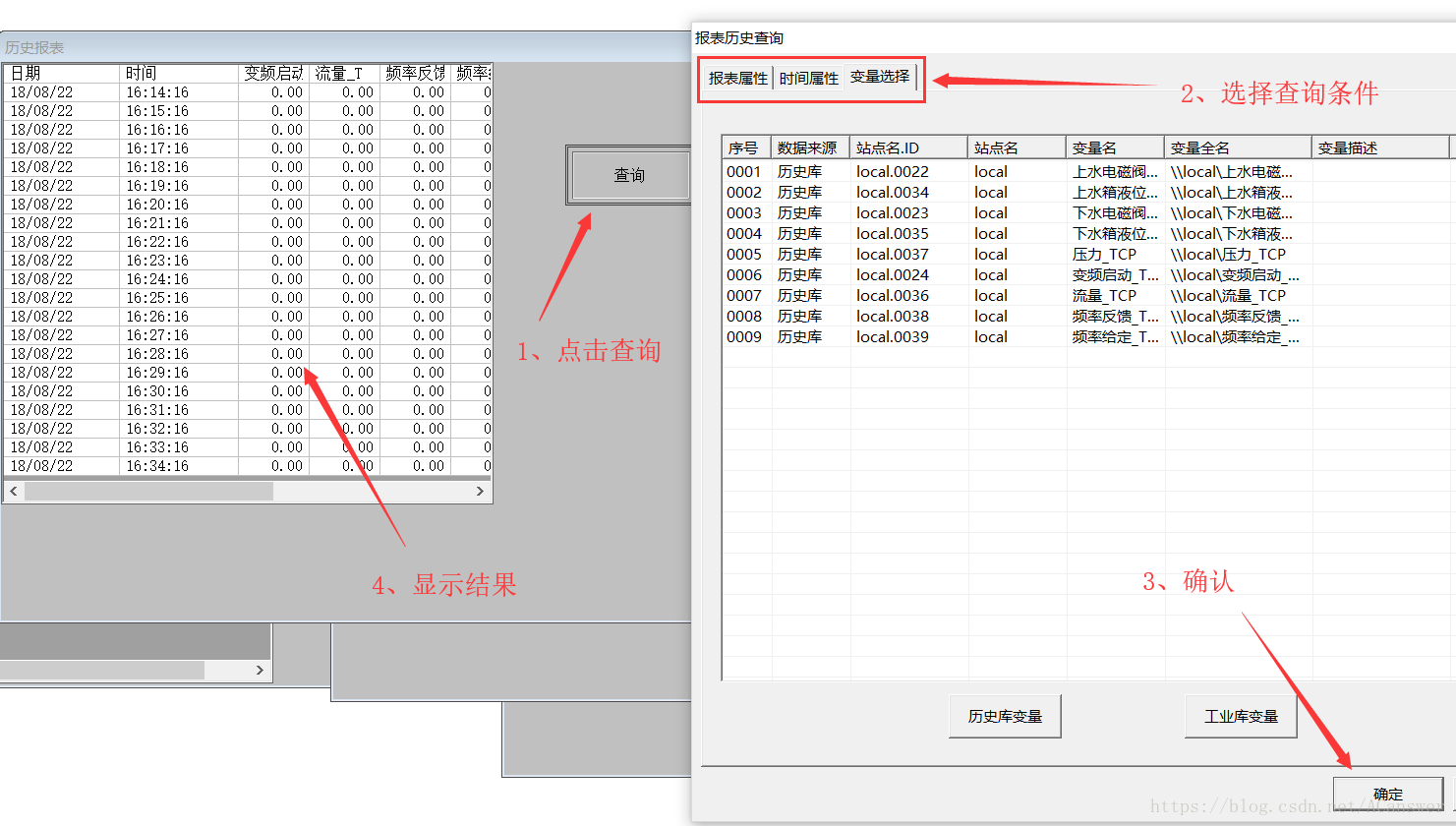

运行程序，按如下步骤操作

十、附录

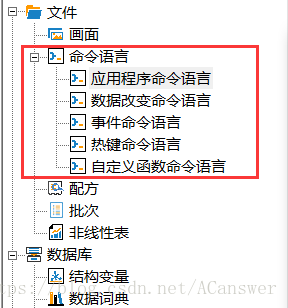

10.1 命令语言介绍

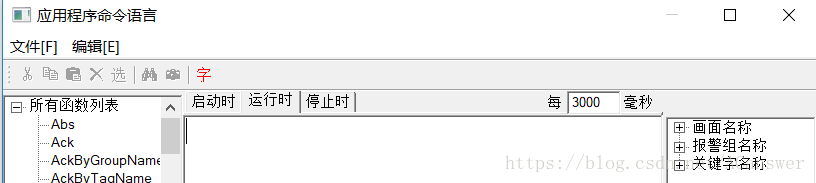

（1） 应用程序命令语言

 双击“应用程序命令语言”打开窗口如上图所示，其中

启动时：应用程序启动时会执行一次输入的代码；

运行时：应用程序运行时会执行输入的代码，右上角可以设定间隔时间；

停止时：应用程序停止时会执行一次输入的代码；

（2） 数据改变命令语言

对于数据改变命令语言，可以新建变量，当该变量发生改变时会执行一次输入的代码。

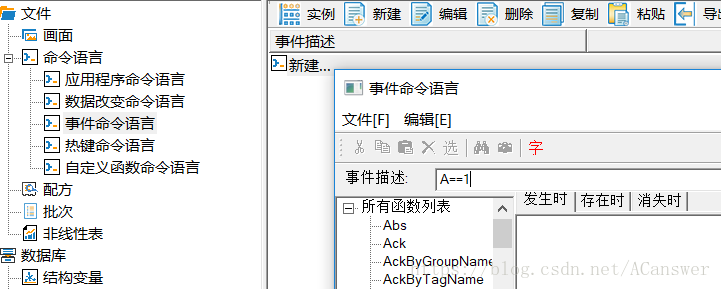

（3） 事件命令语言

事件命令语言，可以新建事件，当该事件发生改变时、存在时、消失时会分别执行一次输入的代码。

（4） 热键命令语言

通过快捷键控制事件，按下快捷键时会执行一次输入的代码。

（5） 自定义函数命令语言

可以编写自定义函数，在其他模块中调用。

（6） 画面命令语言

在画面中，右击画面属性，可以选择命令语言，当画面显示时、存在时、隐含时会分别执行一次输入的代码。
