wireshark 抓包一些过滤的的例子：
过滤 pn-mrp——not pn_mrp
1、 PN-DCP协议
PN-DCP全称是Profinet Discovery and Configuration Protocol，用于Profinet网络中的设备发现和配置。Profinet是基于以太网的工业通信协议，所以它使用MAC地址来标识设备。目标MAC地址在这里可能指的是协议中用于特定通信目的的地址，比如广播或组播地址。
Profinet专用范围：IEEE为Profinet分配的组播前缀为 01-0E-CF，后3字节用于特定功能。
默认地址：PN-MC_00:00:00
表示基础组播地址，用于全网设备发现，对应 01 0E CF 00 00 00
此地址确保Profinet设备能正确接收并处理DCP协议的控制报文，是网络自动配置的关键部分。
网络拓扑情况：
PLC主站组态一拖二，PLC对外只有一个网口，其中一台从站是双口设备，一台从站是单口设备；主站已下载组态完的程序，没有从站运行。
使用wireshark抓包结果如下：
单口pn从站已运行，报文如下，
LLDP_Multicast，属于LLDP协议，用于链路层发现，交换设备信息，如端口状态、系统描述等。内容中提到了Port Status = OFF，说明该端口处于关闭状态。

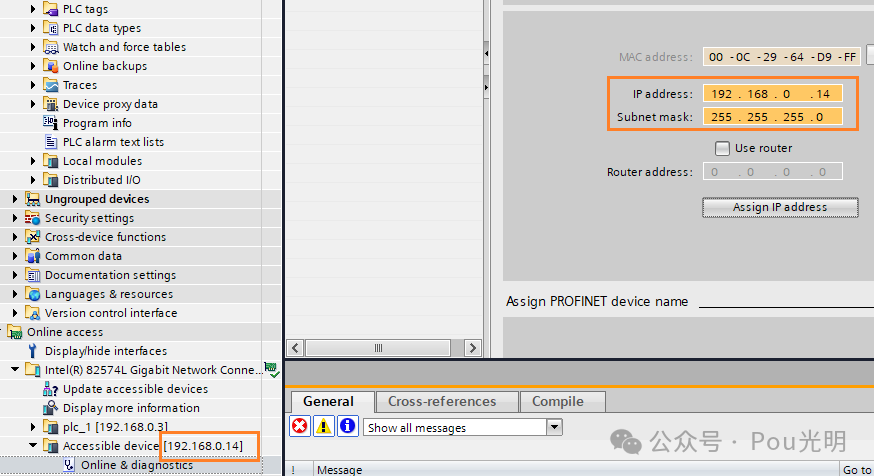

（LLDP）可能由同一PLC的另一个端口发出，或者另一个支持LLDP的设备（如交换机）发出。使用博图为pn从站分配ip，效果如下：
2、 PN- CM协议
PNIO-CM（PROFINET IO Context Management）是PROFINET中用于连接管理、参数配置和服务协商的协议。它在设备初始化阶段非常重要，负责建立主站和从站之间的通信关系。
PNIO-CM 报文基于 RPC（Remote Procedure Call） 机制，采用 请求-响应模型。

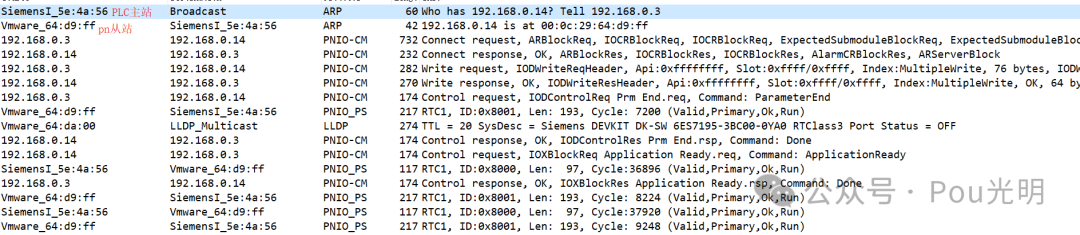

按照组态信息分配站名后，先通过ARP协议进行mac获取；
之后PNIO-CM进行报文协商。
