Qt插件创建及加载

点击上方蓝字可直接关注公众号，方便下次阅读。

在开展新内容前，先简单回顾下上篇文章的内容。

上次我们是直接在Qt 自带的例子基础上做的修改，直接运行。我们的插件需要继承Qt 的Style插件，之后重新实现自己想要实现的部分。在主程序中直接通过QApplication::setStyle进行调用。



下面开展我们本次的内容，官方文档说明



通过插件不仅可以扩展Qt本身，而且可以扩展Qt应用程序。 这要求应用程序使用QPluginLoader检测和加载插件。 在这种情况下，插件可以提供任意功能，并且不仅限于数据库驱动程序，图像格式，文本编解码器，样式以及扩展Qt功能的其他类型的插件。



1. 通过插件使应用程序可扩展涉及以下步骤：



①定义一组用于与插件对话的接口(仅具有纯虚函数的类)。

②使用Q_DECLARE_INTERFACE()宏向Qt的元对象系统声明该接口。

③在应用程序中使用QPluginLoader加载插件。

④使用qobject_cast()测试插件是否实现了给定的接口。





2. 编写一个插件的步骤：



①声明一个插件类，该类继承自QObject和该插件要提供的接口。

②使用Q_INTERFACES()宏告诉Qt的元对象系统有关接口的信息。

③使用Q_PLUGIN_METADATA()宏导出插件。

④使用合适的.pro文件构建插件。



上面的步骤看不大懂？没关系，下面我们通过程序来逐步分解上面的步骤

1. 创建子工程Qt应用程序

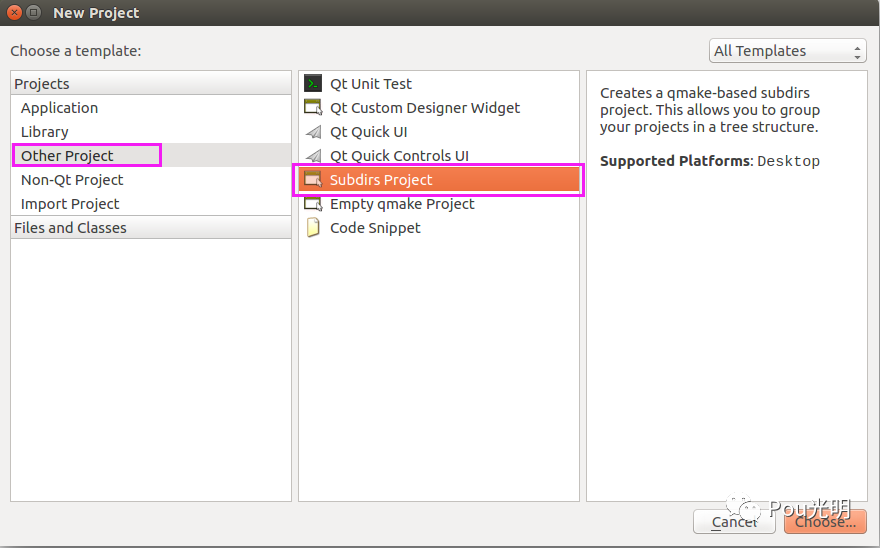

在Qt新建工程时，选择创建子工程，如下图。

按照提示完成子工程的创建，我的工程名称是MyFirstPlugin

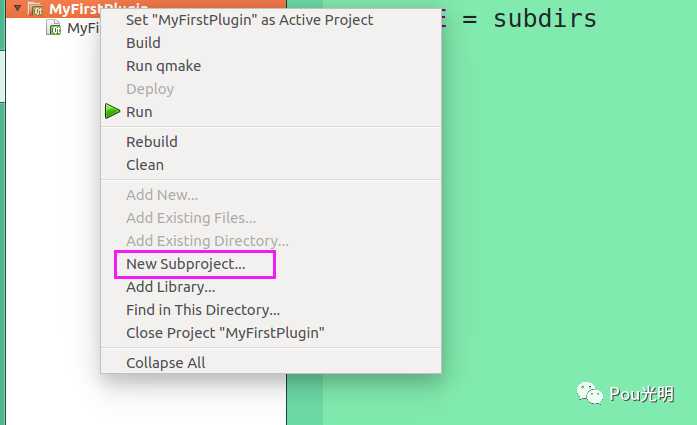

创建完成后工程是空的，选中工程后鼠标右键，【New SubProject...】，如图。之后添加的子工程就像平时创建带有UI的工程一样，我选择的是继承QWidget。

此时编译运行的话会显示一个为空的QWidget窗体。创建成功后大概向下面的样子

2. 通过插件使应用程序可以被扩展



【应用程序扩展插件步骤】

①编写仅具有纯虚函数的类

选中文件夹Headers后右键，选择【Add New...】，选择【C++ Header File】，我的名称是 abstractinterface.h。由于我想创建的插件是带有UI的，所以类型是QWidget 。

#include <QObject>class QWidget;class AbstractInterface{public:    virtual ~AbstractInterface() {}    virtual QWidget *createPluginWidget(QWidget *parent) = 0;};

【应用程序扩展插件步骤】

②使用Q_DECLARE_INTERFACE()宏向Qt的元对象系统声明该接口。

里面字符串内容是声明一个独一无二的属于你的iid，我的是“欢迎关注公众号”。

#define AbstractInterface_iid "Welcome to pay attention to the public number"

Q_DECLARE_INTERFACE(AbstractInterface, AbstractInterface_iid)

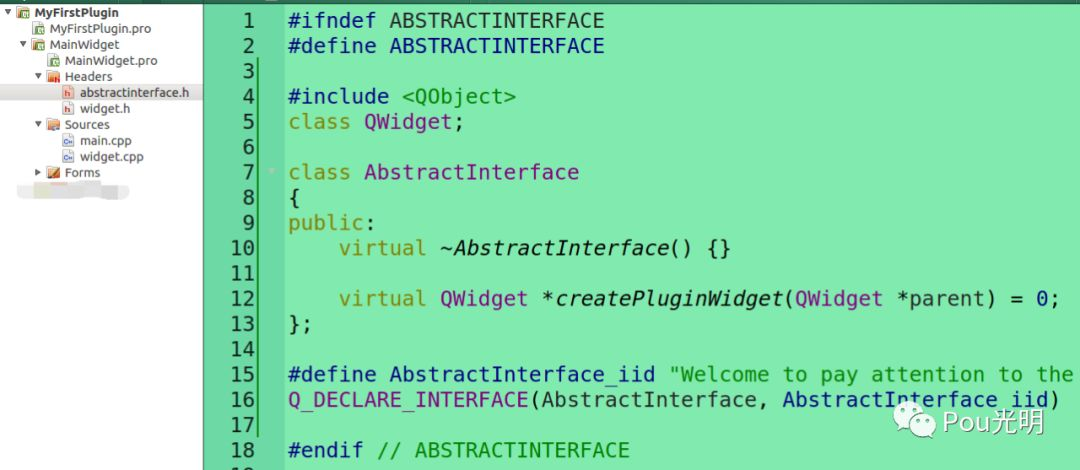

此时通过插件使应用程序可以被扩展的前两步就完成了，后面两步之后在宿主程序中加载插件时再介绍。此时你的工程看起来是这个样子：

3. 再添加一个子工程用于编写插件

①再次添加一个子工程

选中工程【MyFirstPlugin】后鼠标右键，【New SubProject...】。之后添加的子工程就像平时创建带有UI的工程一样，我选择的是继承QWidget。我的名称是PluginWidget





②修改PluginWidget

新创建的PluginWidget包含有main.cpp，将它删除。

修改PluginWidget.peo，将 TEMPLATE = app 改为TEMPLATE = lib；添加CONFIG   += plugin



【插件编写步骤】

③声明一个插件类，该类继承自QObject和该插件要提供的接口

之后添加一个继承QObject的类，我的名称是MyFirstPlugin。该类就是插件类。

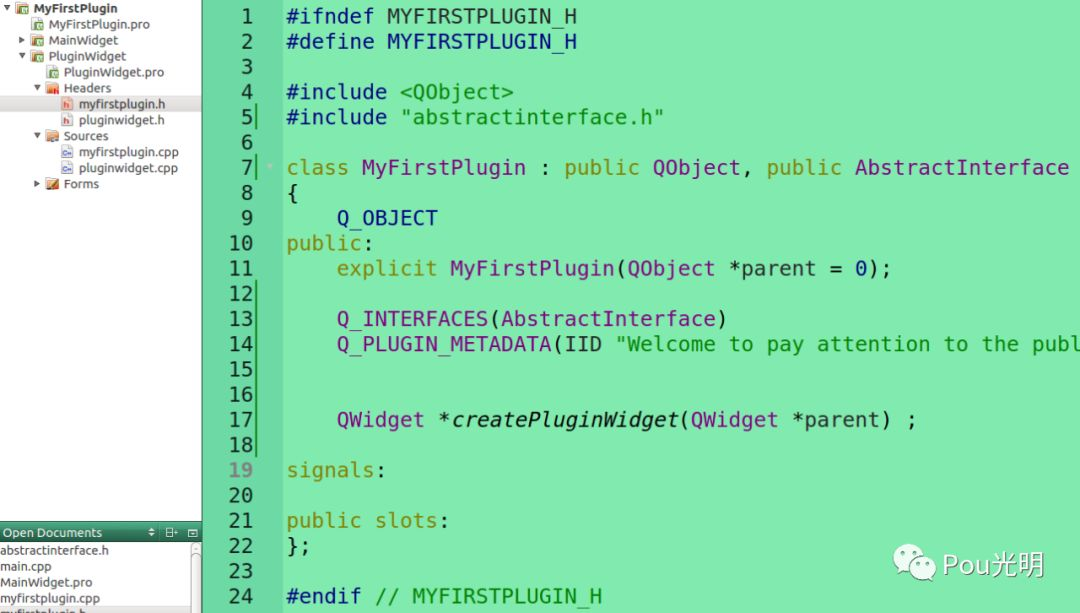

此时你的工程看起来是这个样子：

这步还没结束，还要再继承AbstractInterface类，但是在myfirstplugin.h中无法直接包含abstractinterface.h，这时需要修改PluginWidget.pro。根据创建的目录添加INCLUDEPATH    += ../MainWidget，这时就可以include abstractinterface.h了。

顺便说下，通过拆分不同的.pro也可以解耦程序，以后根据具体情况再和大家分享。



【插件编写步骤】

④使用Q_INTERFACES()宏告诉Qt的元对象系统有关接口的信息

Q_INTERFACES(AbstractInterface)



【插件编写步骤】

⑤使用Q_PLUGIN_METADATA ()宏导出插件

Q_PLUGIN_METADATA(IID "Welcome to pay attention to the public number." FILE "myfirstplugin.json")

注意下myfirstplugin.json，这是我们echoplugin中直接改名复制的，这个需要有。echoplugin是Qt自带的插件例程。

插件编写最后一步是实现createPluginWidget(QWidget *parent)

QWidget *MyFirstPlugin::createPluginWidget(QWidget *parent){    PluginWidget *pluginWidget = new PluginWidget(parent);    return pluginWidget;}

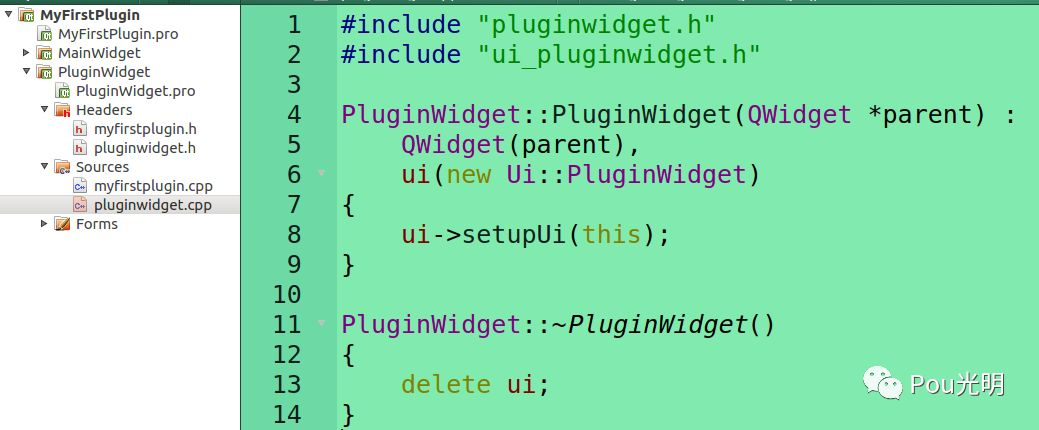

PluginWidget是插件逻辑实现的子工程，该工程中我仅在UI中添加了两个label。

至此，插件编写完成。

此时运行工程会生成一个插件，如图：

4. 宿主程序加载插件

①在应用程序中使用QPluginLoader()加载插件

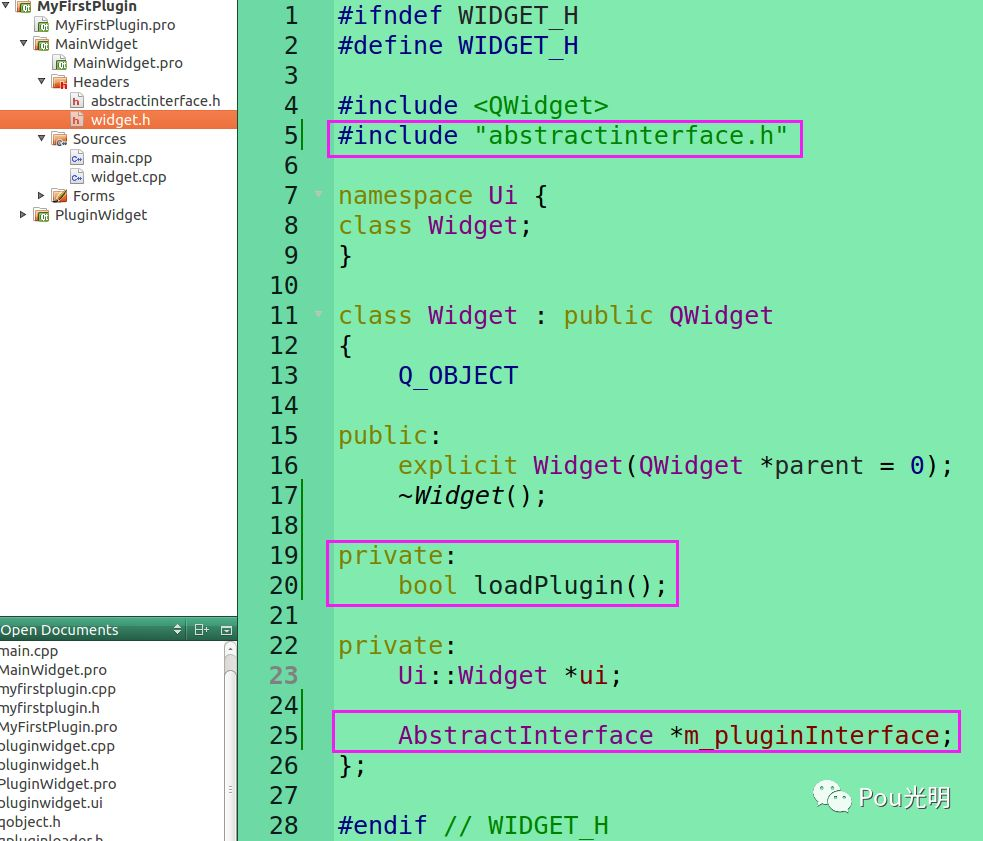

宿主程序中有一个AbstractInterface对象

遍历PluginWidget目录下的文件，如果实例化成功则使用qobject_cast()测试插件是否实现了给定的接口。【应用程序扩展插件步骤的③和④】

 foreach(QString fileName, pluginsDir.entryList(QDir::Files)) {        QPluginLoader pluginLoader(pluginsDir.absoluteFilePath(fileName));        QObject *plugin = pluginLoader.instance();
        if(plugin)        {            m_pluginInterface = qobject_cast<AbstractInterface *>(plugin);            if(m_pluginInterface)            {                m_pluginInterface->createPluginWidget(ui->pluginWidget);                ok = true;            }        }    }

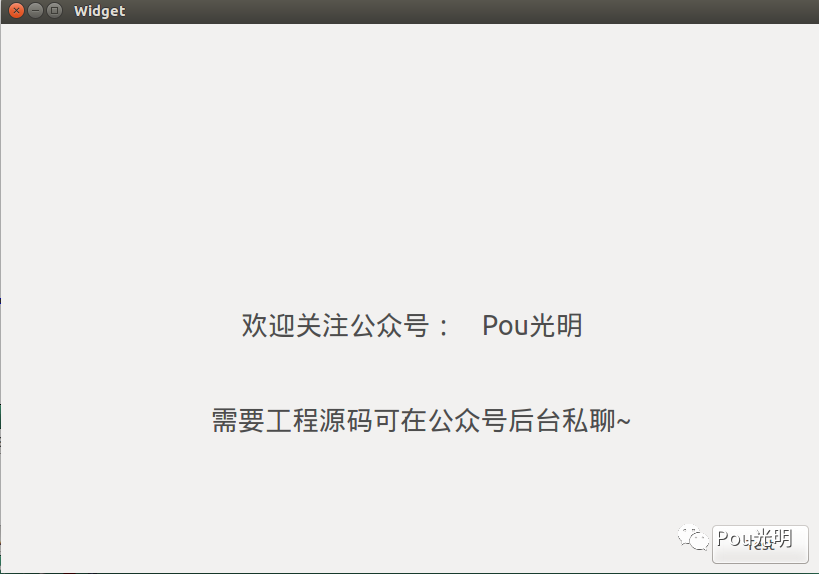

在主UI中添加了一个Widget(ui->pluginWidget)和一个测试按钮。最后效果如下：

总结：

插件创建完以及加载后，整个流程就像官网描述的一样。对没有基础的同志来讲还是有一定难度，所以我就又自己搭建了一遍。

过程中涉及到了Qt的子工程、qmake的使用等。

Qt的插件从C++的角度来讲就是C++纯虚函数的应用，需要规定接口，由插件去实现，宿主程序只负责调用。
