【NO.4】纹理贴图及相关技术

《real-time提炼总结 第五章》《Real-Time Rendering 3rd  第六章》《unity shader 入门精要  第章 》

---











纹理贴图（Texturing）：在计算机图形学中，纹理贴图是使用图像，函数或其他数据来源改变物体表面外观的技术

纹理管线（The Texturing Pipeline）

• 纹理（Texturing）：是一种针对物体表面属性进行“建模”的高效技术
• 纹素（Texels）：图像纹理中的像素通常被称为纹素，区别于屏幕上的像素。
• 贴图（Mapping 也称映射）：通过投影方程（projector function）运用于空间中的点，从而得到一组称为参数空间值（parameter-spacevalues）的关于纹理的数值。这个过程就成为贴图。

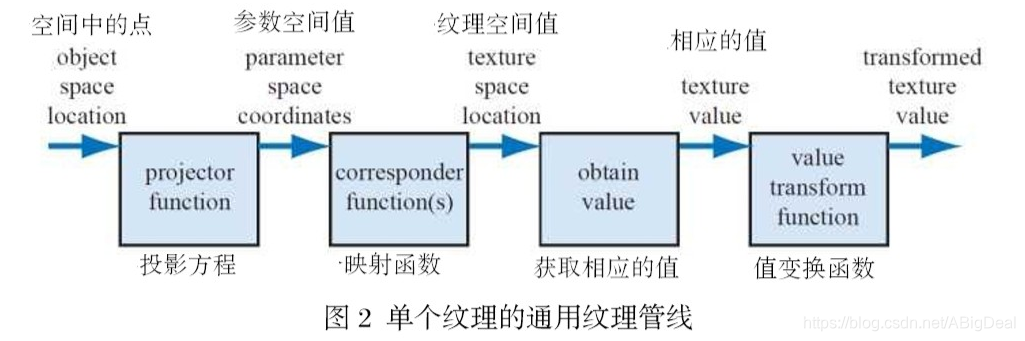

• 纹理贴图可以用一个通道的纹理管线进行描述。纹理贴图过程的初始点是空间中的一个位置。这个位置可以基于世界空间，但是更常见的是基于模型空间。因为若此位置是基于模型空间的，当模型移动时，其纹理才会随之移动。
•

1. 第一步：通过 投影方程 运用于 空间中的点，从而得到一组称为 参数空间值 的关于纹理的数值。
2. 第二步：在使用这些新值访问纹理之前，可以使用一个或多个 映射函数 将 参数空间 转换到 纹理空间。
3. 第三步：使用这些纹理空间值从纹理中获取相应的值，例如可以使用图像纹理的数组索引来检索像素值。
4. 第四步：再使用值变换函数对检索结果进行值变换，最后使用得到的新值来改变表面属性，如材质或者法线等
