第二十一课： 模板匹配的基本概念--模板匹配的分类及注意事项

---first_example_shape_matching.hdev

模板匹配主要分三种，基于形状，基于相关性，基于灰度，主要掌握基于形状的模板匹配。基于形状的模板匹配主要分为创建边缘模板（create_shape_model）、创建边缘轮廓模板（create_shape_model_xld）该模板的输入参数为轮廓，两种都和算子find_shape_model一起使用。创建具有缩放比的模板（create_scaled_shape_model）和算子find_scaled_shape_model一起使用

1、get_image_pointer1(Image : : : Pointer, Type, Width, Height)

      返回指向图像的第一个通道的指针，根据输出类型并返回图像的宽和高

2、三种创建形状模板的算子

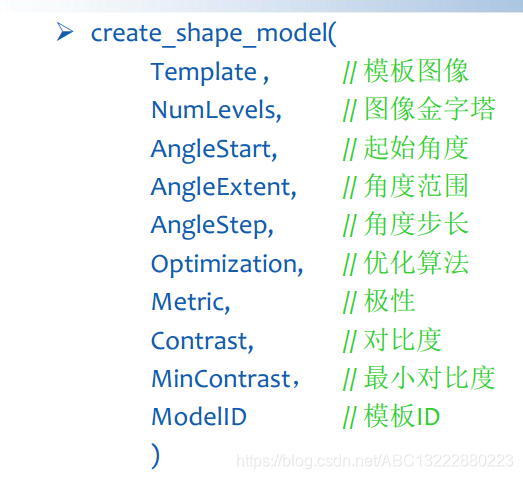

     1）create_shape_model创建边缘模板



      2）create_shape_model_xld创建边缘轮廓模板

Template ://参数为轮廓

 : NumLevels,

AngleStart,

 AngleExtent,

AngleStep,

Optimization,

Metric,

Contrast,

MinContrast :

ModelID)

     3)create_scaled_shape_model创建具有缩放比的模板

        Template : :

NumLevels,

AngleStart,

AngleExtent,

AngleStep,

ScaleMin, //图像的最小比例

ScaleMax, //图像最大比列

ScaleStep, //一般设置为自动

Optimization,

Metric,

Contrast,

MinContrast :

ModelID) 创建可缩放的形状模板与create_shape_model相比只多了ScaleMin, ScaleMax, ScaleStep三个参数

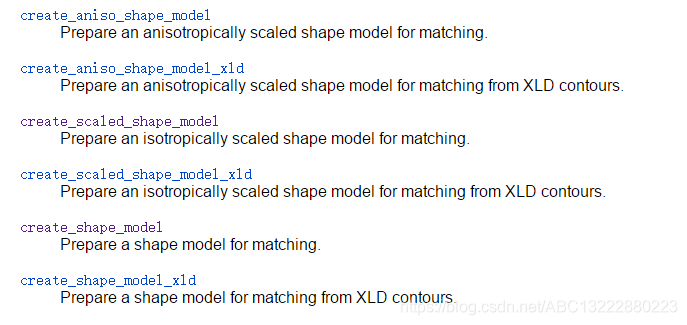

   常见的创建形状模板的算子

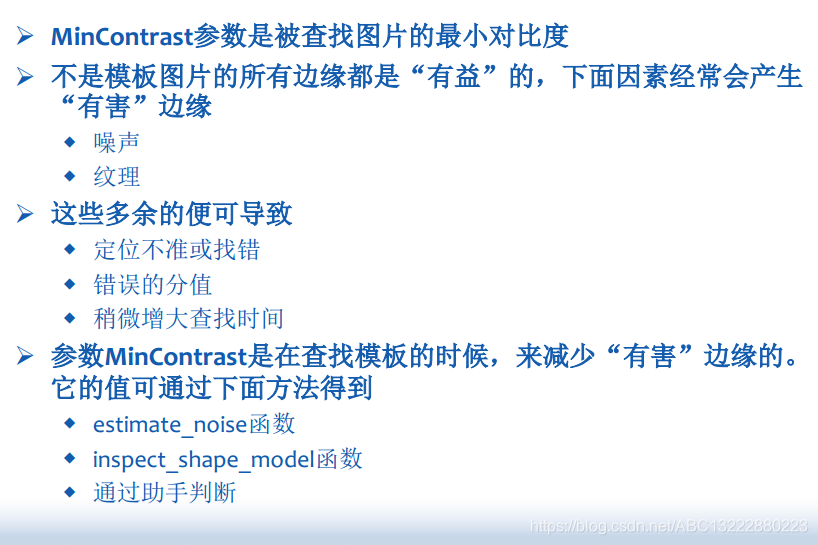

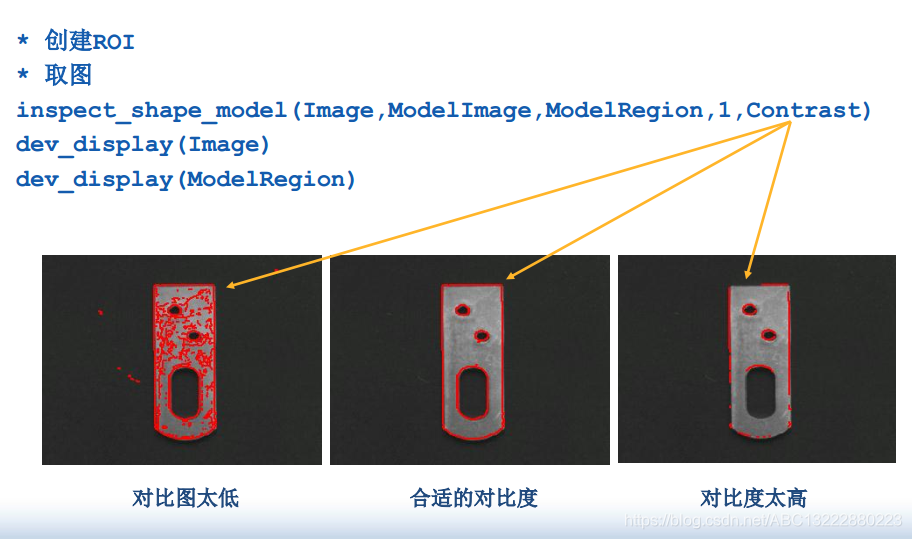

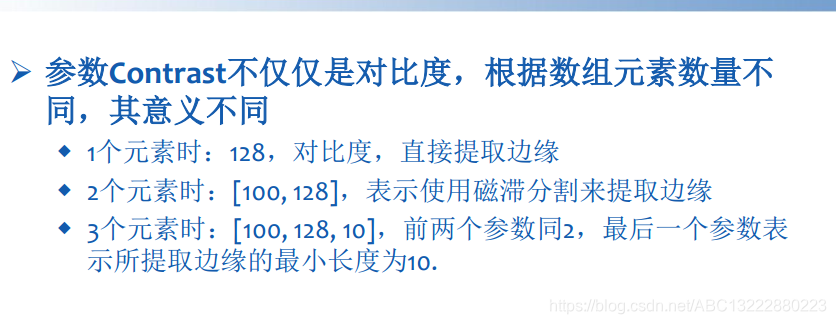

3、查看模板和创建模板中的Contrast对比度为了提取边缘

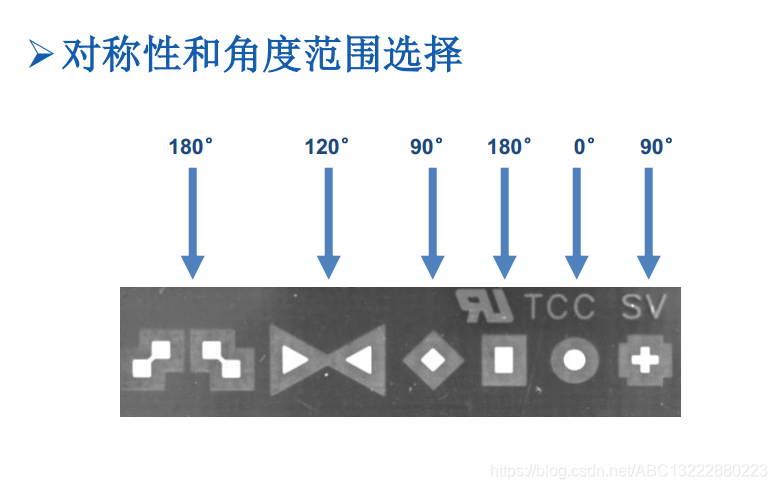

对称性和角度范围选择



                                                                                             如果模板匹配用于定位，则尽量不要选取对称的对象为模板



4、模板匹配过程

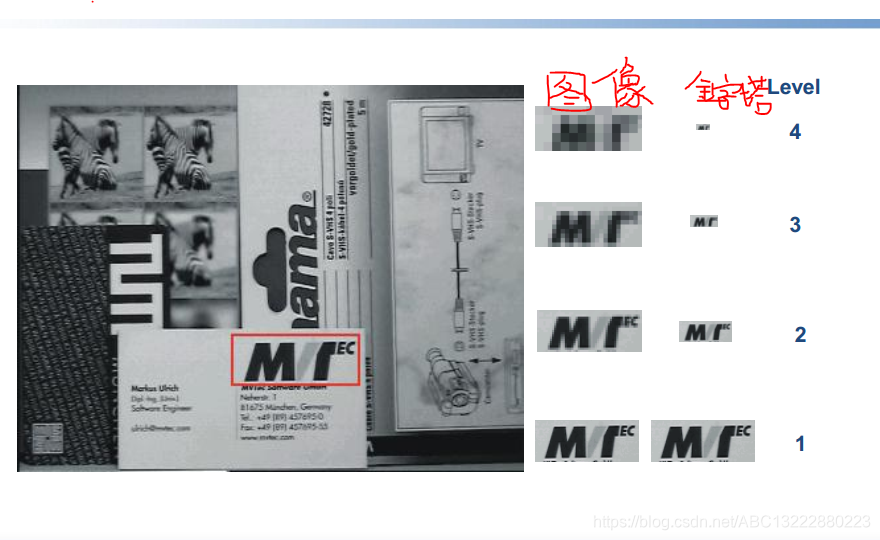

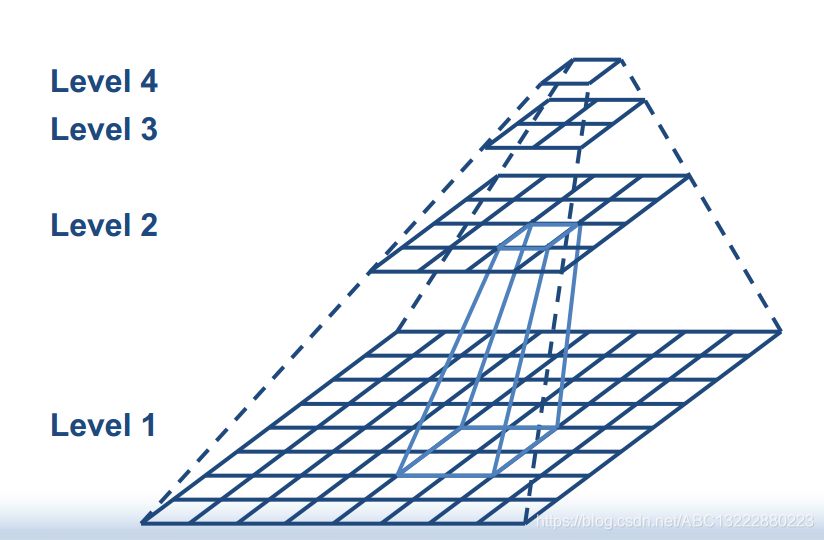

                                                                                              图像金字塔

如果金子塔为4层，则将图像按比例缩小，分为4个等级，先用金子塔层数为4的模板去匹配按比例缩小的等级为 4的原图像，找到相应目标后，在这个基础上再用金字塔为3的模板去匹配缩小的等级为3的原图像，如此。。。。。。最后直到用金字塔最底层的模板去匹配原图像，找到对应目标。这种手法有利于提升匹配效率

5、如果彷射变换affine_trans_contour_xld 算子以get_shape_model_contours 输出参数ShapeModel 为输入对象，刚性仿射变换 vector_angle_to_rigid的Row,column,angel坐标参数为0，0，0

           get_shape_model_contours (ShapeModel, ModelID, 1)

           vector_angle_to_rigid (0, 0, 0, RowCheck, ColumnCheck, AngleCheck, MovementOfObject)
           affine_trans_contour_xld (ShapeModel, ModelAtNewPosition, MovementOfObject)



          自己做模板时，可以先创建一个模板，然后保持模板图像不动，利用find_shape_model算子在模板图像中找到相应模板并输出该图像的中心坐标位置，该位置即为模板的中心位置，仿射变换时可以以该位置为模板的中心位置

           模板匹配时大多数情况下用CAD做模板

6、inspect_shape_model(Image : ModelImages, ModelRegions : NumLevels, Contrast : )

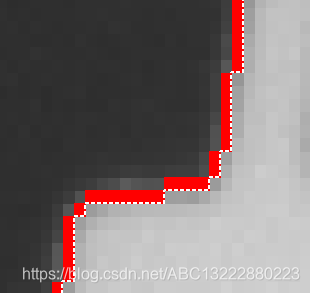

      查看模板的形状，需注意该算子输出的模板是一个骨架，骨架也是区域。常和算子gen_contours_skeleton_xld将骨架转轮廓一起使用，注意如果和gen_contours_region_xld将会输出不一样的效果

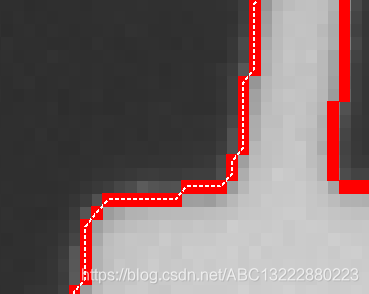

                                   输出的模板（骨架）                                                                    中间白色的线条为骨架转轮廓

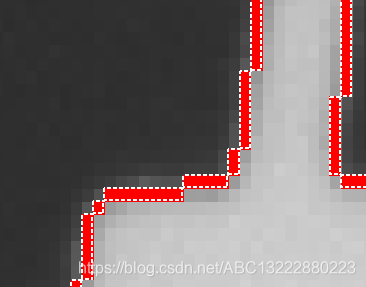

                                                                                                    区域转轮廓
