以下是关于三种高压直流输电（HVDC）模型的详细说明，包括两种详细模型和一种平均值模型的实现方法、信号含义与流向推导，以及换相失败的相关内容。由于篇幅限制，我将提供模型的主要结构、信号含义和关键代码片段。

---

1. 模型概述

高压直流输电系统（HVDC）常用的建模方式包括：

• 详细模型：基于开关器件（如晶闸管或IGBT）的详细电路模型。
• 平均值模型：忽略高频开关行为，使用平均值近似简化模型。

模型分类

1. 详细模型 1：基于晶闸管的LCC-HVDC（电网换相换流器）。
2. 详细模型 2：基于IGBT的VSC-HVDC（电压源换流器）。
3. 平均值模型：简化版的VSC-HVDC模型。

—

2. MATLAB/Simulink 实现

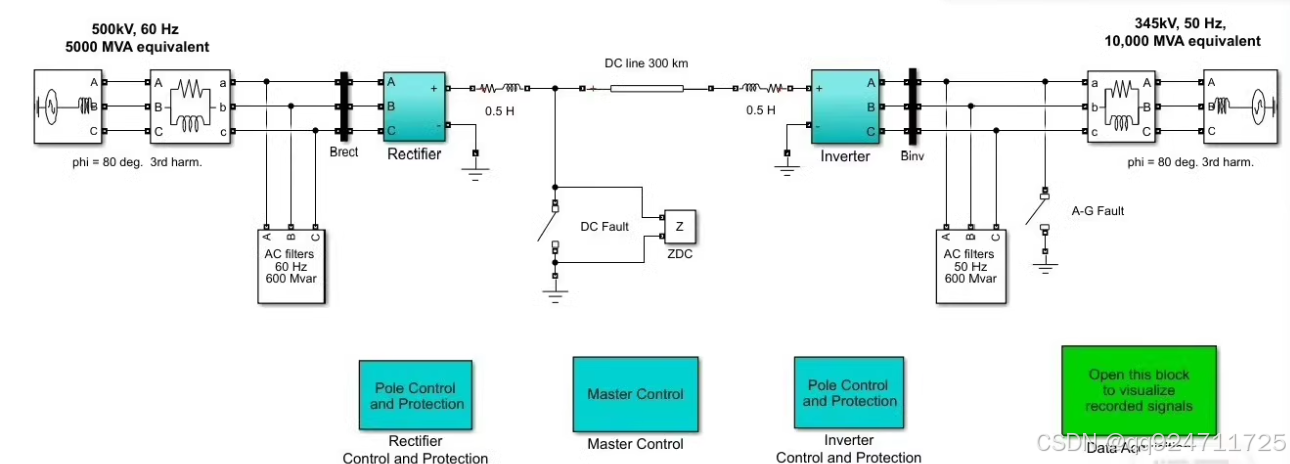

(1) LCC-HVDC 详细模型

主要结构

• 整流器：由6脉波晶闸管桥组成。
• 逆变器：同样由6脉波晶闸管桥组成。
• 平波电抗器：用于平滑直流电流。
• 滤波器：用于抑制谐波。

关键参数

% 参数初始化
V_AC = 345e3; % 交流侧电压 (V)
f = 50; % 频率 (Hz)
X_T = 0.1; % 变压器电抗 (pu)
R_L = 10; % 直流线路电阻 (ohm)
L_L = 0.1; % 直流线路电感 (H)
alpha = 15; % 整流器触发角 (deg)
gamma = 15; % 逆变器熄弧角 (deg)

Simulink 模块

• 使用 Three-Phase Programmable Generator 模拟交流电源。
• 使用 Universal Bridge 模块配置晶闸管桥。

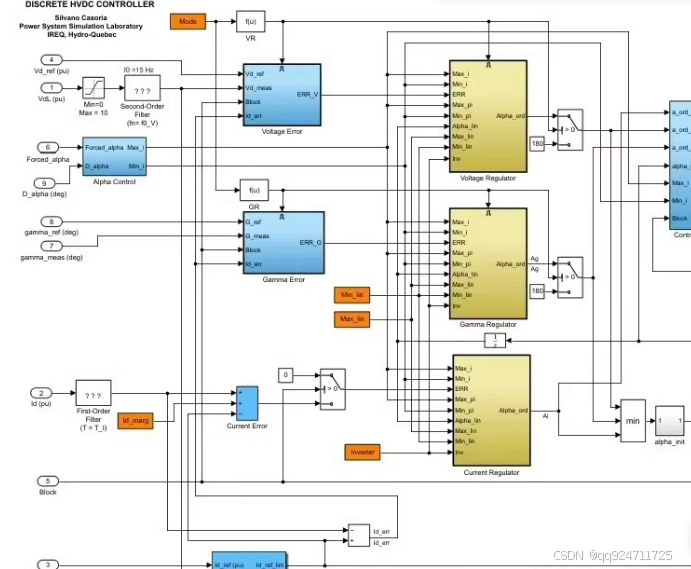

• 使用 PI Controller 调节触发角。

信号含义

• 输入信号：交流电压、触发角。
• 输出信号：直流电压、直流电流。
• 流向：交流侧 → 整流器 → 平波电抗器 → 直流线路 → 逆变器 → 交流侧。

---

(2) VSC-HVDC 详细模型

主要结构

• 整流器/逆变器：由IGBT模块组成，采用PWM调制。
• 直流电容：用于稳定直流电压。
• 滤波器：LC滤波器用于抑制谐波。

关键参数

% 参数初始化
V_DC = 500e3; % 直流电压 (V)
C_DC = 1000e-6; % 直流电容 (F)
L_F = 0.01; % 滤波电感 (H)
C_F = 100e-6; % 滤波电容 (F)
f_sw = 1e3; % 开关频率 (Hz)

Simulink 模块

• 使用 IGBT/Diode 模块模拟换流器。
• 使用 PWM Generator 生成开关信号。
• 使用 PI Controller 调节直流电压和有功功率。

信号含义

• 输入信号：直流电压参考值、交流电流参考值。
• 输出信号：交流电压、直流电流。
• 流向：直流侧 → IGBT桥 → 滤波器 → 交流侧。

—

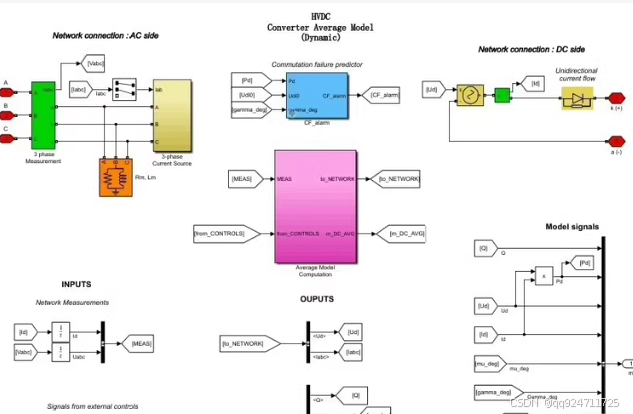

(3) VSC-HVDC 平均值模型

主要结构

• 使用平均值方程代替详细的开关行为。
• 简化为等效的受控电压源和电流源。

关键参数

% 参数初始化
P_ref = 500e6; % 有功功率参考值 (W)
Q_ref = 0; % 无功功率参考值 (Var)

Simulink 模块

• 使用 Controlled Voltage Source 和 Controlled Current Source 模拟换流器。
• 使用 Transfer Function 表示动态响应。

信号含义

• 输入信号：有功功率和无功功率参考值。
• 输出信号：交流电压、直流电流。
• 流向：通过控制信号直接调节换流器输出。

---

3. 换相失败原理及改进措施

(1) 换相失败原理

• 定义：在LCC-HVDC系统中，当逆变器无法完成换相过程时，称为换相失败。
• 原因：
  • 交流系统故障导致电压下降。
  • 触发角或熄弧角设置不当。
  • 直流电流过大。

(2) 分类

1. 单次换相失败：仅在一个换相周期内发生。
2. 连续换相失败：多个换相周期连续失败。

(3) 抑制措施

1. 硬件改进：
   • 增加平波电抗器。
   • 提高交流系统强度。
2. 控制策略：
   • 动态调整触发角。
   • 引入预测控制算法。

(4) 改进措施

1. 混合HVDC系统：结合LCC和VSC的优点。
2. 多端HVDC系统：提高系统的灵活性和可靠性。

---

4. 总结

以上提供了三种HVDC模型的实现方法，并对换相失败问题进行了详细分析。你可以根据具体需求在Simulink中搭建模型，并调整参数以满足实际工程要求。
