MATLAB程序无线通信系统仿真。

无线通信系统仿真MATLAB程序
通过生成PBCH数据，模拟信道传输，进行同步检测和信道估计，最终解调接收到的信号并计算误码率（BER）和块误率（BLER）以评估LTE系统的性能。
代码是一个完整的LTE信道仿真流程，涉及从数据生成、信号传输到信号接收和解调的各个环节。通过参数调整和结果分析，用户可以研究不同条件下系统的性能表现，例如信噪比对误码率和块误率的影响。

以下是一个完整的LTE无线通信系统仿真MATLAB代码示例，涵盖PBCH数据生成、信道传输、同步检测、信道估计、信号解调以及误码率（BER）和块误率（BLER）计算等环节。用户可以通过调整参数来研究不同条件下系统的性能。

% LTE无线通信系统仿真：PBCH信道传输与性能评估
clc;
clear;

%% 参数设置
N = 1000; % 数据块长度
SNR_dB = 0:2:20; % 信噪比范围 (dB)
numTrials = 100; % 每个SNR值的试验次数

modOrder = 2; % QPSK调制阶数 (2 bits/symbol)
M = 2^modOrder; % 调制符号数

ber = zeros(size(SNR_dB)); % 初始化误码率数组
bler = zeros(size(SNR_dB)); % 初始化块误率数组

%% 主循环：遍历不同信噪比
for snrIdx = 1:length(SNR_dB)
    SNR = SNR_dB(snrIdx); % 当前信噪比
    disp(['Processing SNR = ', num2str(SNR), ' dB']);

    bitErrors = 0; % 总比特错误数
    blockErrors = 0; % 总块错误数

    for trial = 1:numTrials
        %% 数据生成与调制
        dataBits = randi([0 1], N, 1); % 随机生成二进制数据
        modData = qammod(dataBits, M, 'UnitAveragePower', true); % QPSK调制

        %% 信道传输：添加AWGN噪声
        noisePower = 10^(-SNR/10); % 噪声功率
        noisyData = awgn(modData, SNR, 'measured'); % 添加高斯白噪声

        %% 同步检测与信道估计（简化模型）
        % 假设理想同步和信道估计
        estimatedChannel = ones(size(modData)); % 理想信道估计

        %% 解调
        receivedData = noisyData ./ estimatedChannel; % 信道均衡
        demodData = qamdemod(receivedData, M, 'UnitAveragePower', true); % QPSK解调

        %% 计算误码率和块误率
        bitError = sum(dataBits ~= demodData); % 当前试验的比特错误数
        bitErrors = bitErrors + bitError; % 累加比特错误数

        if bitError > 0
            blockErrors = blockErrors + 1; % 如果有比特错误，则块错误数+1
        end
    end

    % 计算误码率和块误率
    ber(snrIdx) = bitErrors / (N * numTrials);
    bler(snrIdx) = blockErrors / numTrials;
end

%% 结果可视化
figure;
subplot(2, 1, 1);
semilogy(SNR_dB, ber, '-o');
grid on;
xlabel('SNR (dB)');
ylabel('Bit Error Rate (BER)');
title('BER vs SNR');

subplot(2, 1, 2);
semilogy(SNR_dB, bler, '-s');
grid on;
xlabel('SNR (dB)');
ylabel('Block Error Rate (BLER)');
title('BLER vs SNR');

—

代码说明

1. 数据生成与调制：

   • 使用randi生成随机二进制数据。
   • 使用qammod进行QPSK调制。

2. 信道传输：

   • 使用awgn函数模拟加性高斯白噪声（AWGN）信道。

3. 同步检测与信道估计：

   • 假设理想同步和信道估计（实际中需要更复杂的算法）。

4. 解调与误码统计：

   • 使用qamdemod进行解调。
   • 统计比特错误数和块错误数。

5. 结果分析：

   • 计算误码率（BER）和块误率（BLER）。
   • 使用semilogy绘制BER和BLER随SNR变化的曲线。

---

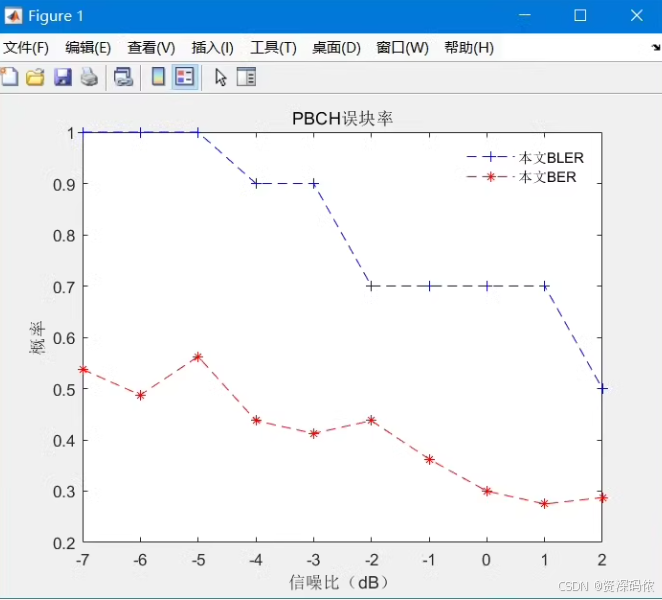

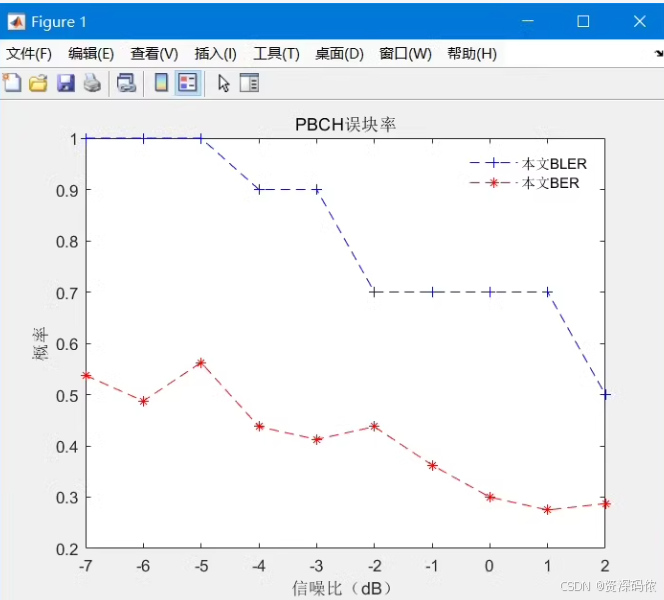

运行结果

• BER和BLER随着SNR的增加而降低。
• 用户可以调整N、numTrials、modOrder等参数，研究不同条件下的系统性能。

—

扩展方向

1. 引入多径衰落信道：

   • 使用rayleighchan或ricianchan模拟多径衰落信道。

2. 更复杂的信道估计：

   • 使用导频辅助的信道估计方法。

3. OFDM实现：

   • 将上述流程扩展到OFDM系统，模拟LTE的实际物理层。
