NUMA是什么？

NUMA是Non-Uniform Memory Access（非统一内存访问）的缩写，
它指的是一种架构，在这种架构中，每个处理器访问内存的速度并不相同。

每个处理器可以快速访问与其物理上接近的本地内存（Local Memory），但访问其他处理器的远程内存（Remote Memory）时速度会相对较慢。

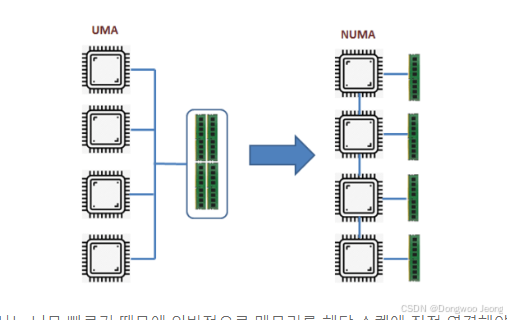

过去的多处理器系统基于对称多处理（Symmetric Multi-Processing, SMP）或统一内存架构（Uniform Memory Architecture, UMA）设计，
在这种设计中，所有处理器共享单一内存池，因此会出现总线带宽和缓存一致性（Coherency）问题，导致性能瓶颈。

NUMA通过为每个处理器提供本地内存，并仅在必要时访问远程内存，解决了这些问题，是一种高度可扩展的架构。
（顺便提一下，这种解决缓存一致性问题的NUMA架构也被称为Cache-Coherent NUMA，即ccNUMA）。

在大规模系统中，NUMA在扩展性和性能方面更具优势，但在小型系统中，UMA可能更高效。

那么，为了更好地理解NUMA，建议参考以下内容：

简单总结一句话！

处理器（Processor） ：执行指令并进行运算的设备。
本地内存（Local Memory） ：直接连接到处理器的内存 -> 可以快速访问！
远程内存（Remote Memory） ：属于其他NUMA节点的内存，需通过互连（Interconnect）访问 -> 相对较慢！
互连（InterConnect） ：用于在NUMA节点之间传输数据的链路，在访问远程内存时会产生延迟。

这是Christoph Lameter的《An Overview of Non-Uniform Memory Access (NUMA)》论文。

在阅读本文之前，需要了解NUMA节点的概念：

在NUMA中，节点（Node） 指的是一个CPU插槽及其连接的内存块。

这篇论文主要分为两大部分：操作系统中的NUMA内存管理方式和NUMA内存策略（Memory Policies）。但在那之前，我们需要了解NUMA节点的概念。

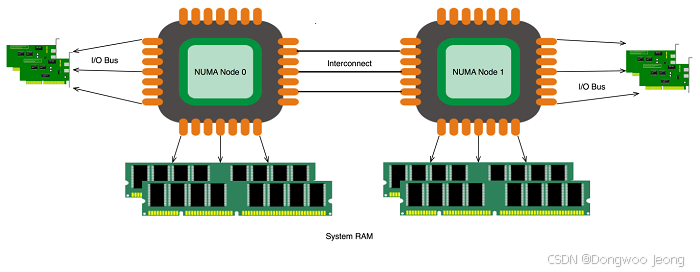

（NUMA架构 - Intel官网来源）

一个NUMA节点 = CPU + 本地内存 + 内存控制器

每个NUMA节点可以快速访问自己的内存，但访问其他NUMA节点的内存时速度较慢。

也就是说，NUMA架构将单一内存池划分为多个称为“节点”的部分进行管理！

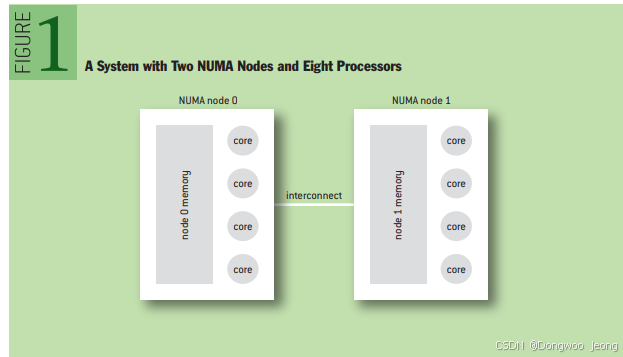

（具有两个NUMA节点和八个处理器的系统示例）

操作系统如何处理NUMA？

本文将操作系统处理NUMA的方式分为五大类：

操作系统忽略NUMA节点差异
-> 操作系统不考虑NUMA节点的差异，将所有内存视为相同的方式处理。

这种方式通常用于不需要NUMA优化的传统系统和小型应用程序。
硬件内存条纹化（Memory Striping in Hardware）
-> 通过更改内存地址映射，在各个节点之间分散内存访问。

优点是操作系统无需支持NUMA。但问题是缓存行可能会分布在多个NUMA节点上，因此始终需要使用远程内存。
也就是说，强制使用互连会导致开销增加。
启发式内存分配（Heuristic Memory Placement）
-> 操作系统识别NUMA并自动优化性能的方式。

这通常是现代操作系统支持的功能。
将进程运行节点的本地内存优先分配给该进程！

不过，如果程序员错误地估算节点内的内存，则不可避免地需要使用远程内存。
操作系统为特定应用程序设置NUMA（Special NUMA Configuration for Applications）
-> 操作系统提供选项，允许手动指定特定应用程序的NUMA内存分配。

通过手动微调NUMA节点来调整性能。
应用程序直接控制NUMA（Application-Controlled NUMA Allocations）
-> 应用程序不遵循操作系统的默认NUMA策略，而是直接指定内存分配。

应用程序直接管理NUMA意味着性能的提升或下降取决于程序员的能力。

本文主要通过Linux命令解释NUMA内存策略和管理方式，
但作者仅提取了基本概念进行说明。

NUMA内存策略与管理方式

NODE LOCAL（节点本地）
-> 进程优先从当前CPU节点的内存中分配，这是最基本的方式。
INTERLEAVE（交错）
-> 以轮询方式将内存分配到多个节点。

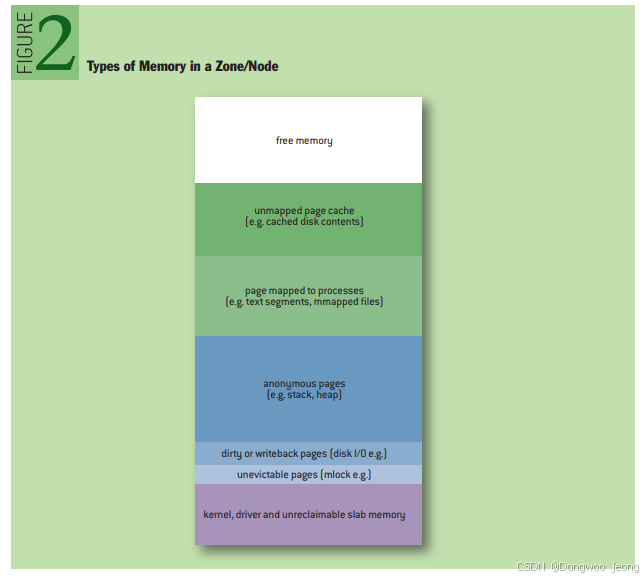

Reclaim（内存回收）
-> 在内存不足时释放未使用的页面。

什么是页面（Page)？

页面是操作系统管理内存的最小单位。
当进程分配内存时，操作系统以“页面”为单位进行管理。
通常页面大小约为4KB（4096字节）。

本文主要介绍Linux中的NUMA管理方法，
但Windows也在微软学习中心和各种书籍中提供了NUMA概念和API。

一般来说，Windows和Linux在NUMA上的区别如下：

操作系统	Linux	Windows
NUMA策略应用	numactl内核设置	Windows API (GetNumaNodeProcessorMask)
默认内存策略	NODE LOCAL（默认） INTERLEAVE（内核）	NODE LOCAL
NUMA感知调度器	支持NUMA感知的CPU和内存分配	支持NUMA感知调度
