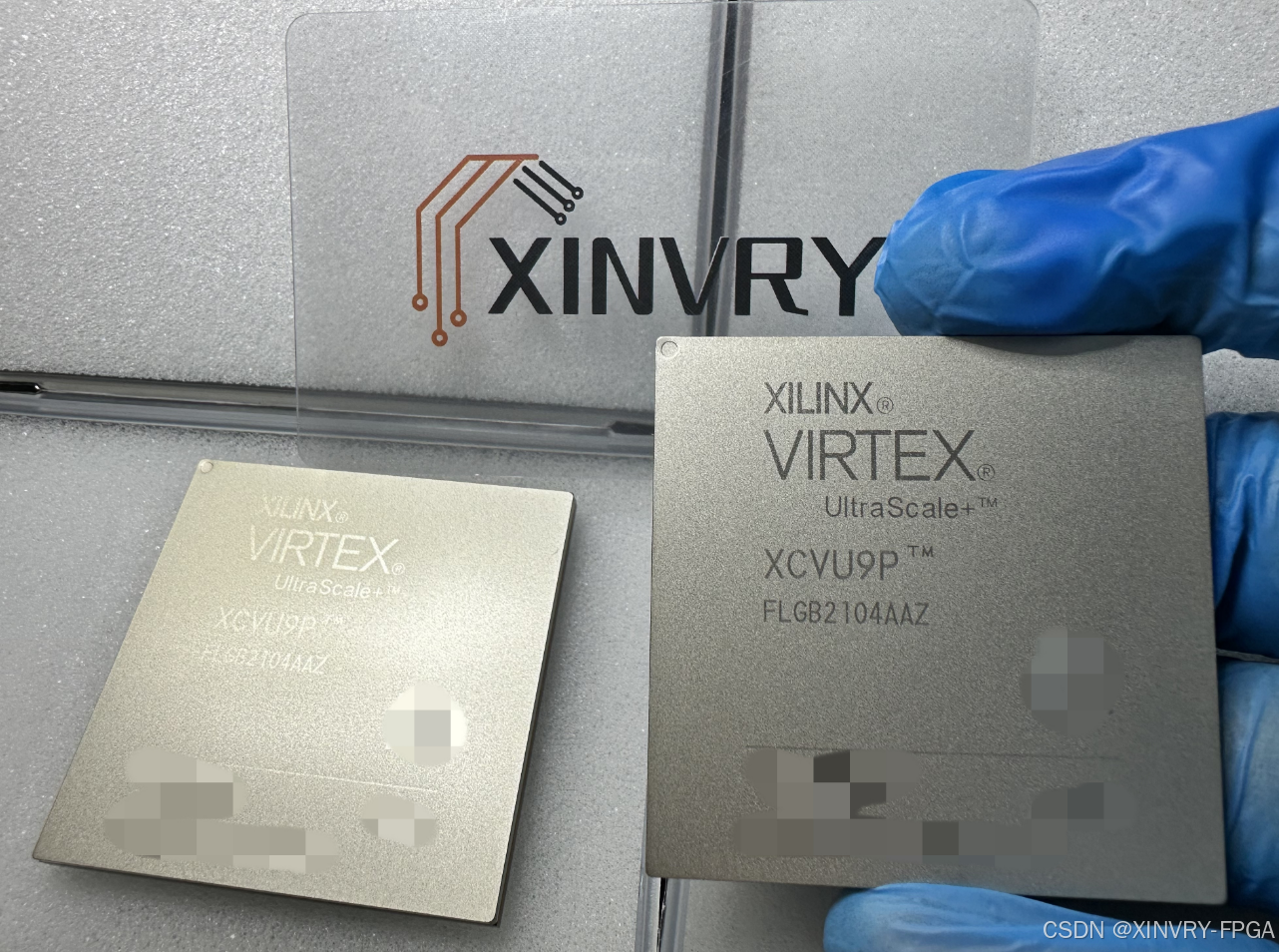

XCVU9P-2FLGB2104I Xilinx 赛灵思 FPGA Virtex Ultrascale+

Xilinx 赛灵思 FPGA XCVU9P-2FLGB2104I 赛灵思 FPGA Virtex Ultrascale+

核心性能与技术参数

1. 计算与逻辑资源

• 逻辑单元（Logic Cells）：

  • 258.6 万逻辑单元，支持大规模并行计算，适用于复杂算法（如 AI 推理、信号处理）。

• DSP 切片（DSP Slices）：

  • 1920 个 DSP 切片，提供高精度浮点与定点运算能力，加速矩阵乘法、FFT 等密集型计算。

• 片上存储（Block RAM）：

  • 46.6 MB Block RAM（391,168,000 位），支持高速数据缓存与低延迟访问。

2. 高速接口与互联

• 收发器（Transceivers）：

  • 32.75 Gbps GTY 高速收发器，支持 PCIe Gen3/4、100G 以太网、CPRI 等协议，满足 5G 基站、光通信的带宽需求。

• I/O 接口：

  • 416 个用户 I/O，兼容 LVDS、HSTL、SSTL 等电平标准，支持灵活外设连接。

  • PCIe Gen3 x16 接口，提供 128 Gbps 双向带宽，适用于数据中心加速卡。

  •

3. 内存与扩展

• 外部内存支持：

  • 支持 DDR4 SDRAM（最高 2666 Mbps），单通道 64 位，容量可扩展至 16GB（4 通道）。

  • 不集成 HBM，需通过外挂 DDR4 或 HBM 扩展板实现高带宽存储（注：HBM 需选择 Xilinx HBM 系列型号，如 XCVU37P）。

4. 能效与可靠性

• 制程工艺：

  • 16nm FinFET+ 工艺，功耗较前代降低 60%，性能提升 2 倍。

• 工作环境：

  • 工业级温度范围 -40°C 至 100°C，适应极端环境（车载、工业自动化）。

• 动态电压调节：

  • 核心电压范围 0.825V–0.876V，优化能效比，支持实时功耗管理。

  • 1. 数据中心与 AI 加速

  • AI 推理加速：利用 DSP 切片加速 CNN、RNN 等模型推理，降低 CPU/GPU 负载。

  • 智能网卡（SmartNIC）：通过 PCIe 接口实现网络协议卸载（如 TCP/IP、RoCE），提升云计算效率。

  • 存储控制器：支持 NVMe 协议加速，优化 SSD 阵列的读写性能。

  • 2. 通信与 5G 网络

  • 5G 基站：

    • 支持 Massive MIMO 波束成形、前传/中传（CPRI/eCPRI）协议处理。

    • 集成 100G 以太网 MAC，用于基站与核心网高速互联。

  • 光传输网络（OTN）：

    • 实现 400G/800G 光模块的 FEC 编码、流量调度与信号整形。

  • 3. 雷达与航天电子

  • 相控阵雷达：

    • 实时处理多通道雷达回波，执行脉冲压缩、多普勒滤波、目标跟踪。

  • 卫星通信：

    • 支持 Ka/Ku 波段信号调制解调，适应极端温度与辐射环境。

  • 4. 工业与汽车电子

  • 机器视觉：

    • 通过并行计算实现实时图像处理（如缺陷检测、3D 点云重建）。

  • 自动驾驶：

    • 用于多传感器融合（激光雷达、毫米波雷达、摄像头），支持低延迟决策。

  • ---

    🛠️ 开发支持与生态

  • 设计工具链：

    • Xilinx Vivado：提供 RTL 综合、布局布线、时序分析与功耗优化。

    • Vitis 统一软件平台：支持 C/C++/OpenCL 高层次综合（HLS），加速算法移植。

  • IP 核资源：

    • 预置 PCIe、以太网、DDR4 控制器等 IP，缩短开发周期。

    • 总结与选型建议

      XCVU9P-2FLGB2104I 是赛灵思面向高性价比、高灵活性的旗舰级 FPGA，其优势在于：

    • 平衡性能：在算力、带宽、功耗间取得最佳平衡，适合多场景通用设计。

    • 扩展灵活：通过外挂 DDR4 或 FMC 接口满足定制化存储需求。

    • 若需超高带宽存储（如 HBM），建议选择 Xilinx Virtex UltraScale+ HBM 系列。

    • 工业级可靠性：适应严苛环境，保障长期稳定运行。

    •
