正弦脉宽调制（SPWM）

正弦脉宽调制（Sinusoidal Pulse Width Modulation）是一种常用的脉宽调制技术，它在电力电子转换器和电机控制应用中用于生成近似正弦波的电压或电流波形。SPWM技术的主要目的是通过开关器件（如晶体管或IGBT）的快速切换，来模拟正弦波形的输出。以下是SPWM的基本原理和关键步骤：



基本原理

1. 正弦波参考信号：首先生成一个理想的正弦波参考信号，这个信号代表了希望逆变器输出的电压或电流波形。

2. 载波信号：同时生成一个高频的三角波载波信号。载波的频率远高于参考正弦波的频率。

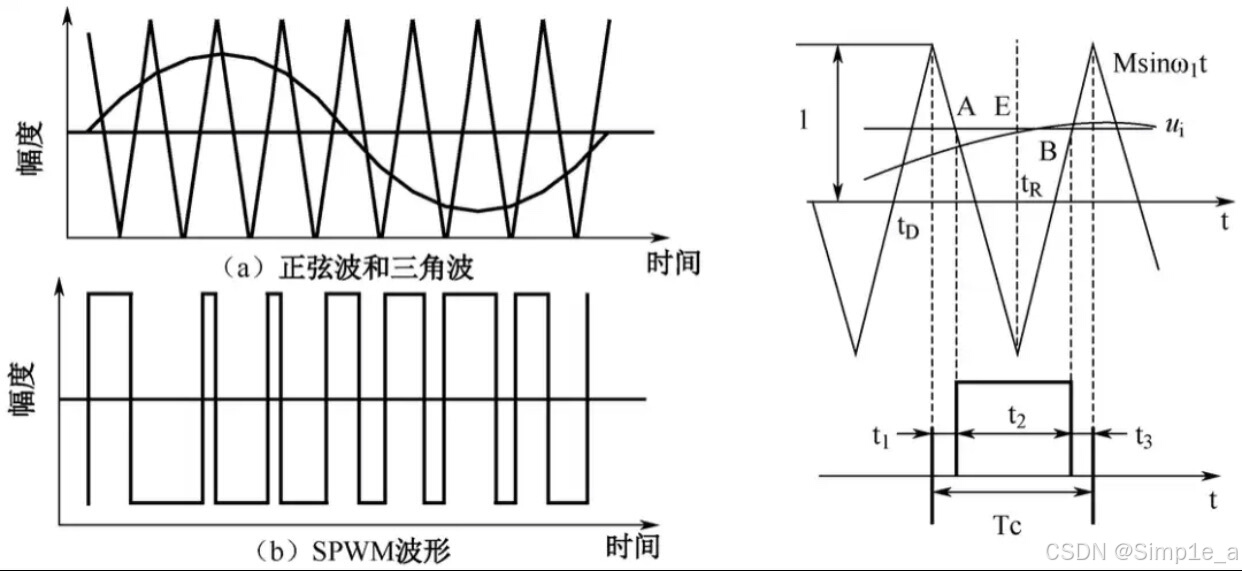

3. 比较调制：将正弦波参考信号与三角波载波信号进行比较，根据比较结果来开关逆变器中的开关器件。

关键步骤

1. 生成参考正弦波：根据所需的输出频率和幅值，生成一个正弦波参考信号。

2. 生成载波信号：选择一个合适的载波频率，生成三角波载波信号。

3. 比较和调制：将参考正弦波与载波信号进行比较，当正弦波的值高于载波值时，开关器件导通；当正弦波的值低于载波值时，开关器件关断。

4. 输出波形：通过开关器件的快速切换，逆变器输出一系列脉冲，这些脉冲的宽度调制以模拟正弦波形。

SPWM的优势

• 波形质量高：SPWM可以生成接近正弦波的输出波形，减少电机运行时的谐波失真。
• 控制简单：SPWM的实现相对简单，只需要基本的比较和调制电路。
• 效率较高：通过优化开关策略，可以提高系统的效率。

应用

SPWM广泛应用于以下领域：

• 交流电机驱动，特别是变频器中的应用。
• 太阳能逆变器和其他可再生能源系统。
• 不间断电源（UPS）系统。
• 任何需要高质量交流输出波形的电力电子转换器。

尽管SPWM是一种有效的调制技术，但它也有一些局限性，比如在较低的调制指数下可能会产生较大的谐波，而且相对于SVPWM，它的直流电压利用率较低。不过，由于其简单性和有效性，SPWM仍然是许多应用中的首选技术。
