4　系统设计
4.1系统概要设计
本寝室管理设计选择B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式。适合在互联网上进行操作，只要学生能连网，任何时间、任何地点都可以进行系统的操作使用。系统工作原理图如图4-1所示：

图4-1 系统工作原理图
4.2系统结构设计
整个系统是由多个功能模块组合而成的，要将所有的功能模块都一一列举出来，然后进行逐个的功能设计，使得每一个模块都有相对应的功能设计，然后进行系统整体的设计。
本寝室管理设计结构图如图4-2所示。

图4-2 系统功能结构图
4.3系统顺序图设计
4.3.1登录模块顺序图
登录模块主要满足了管理员以及学生的权限登录，登录模块顺序图如图4-3所示。

图4-3 登录顺序图
4.3.2添加信息模块顺序图
管理员以及学生登录后均可进行添加信息操作，添加信息模块顺序图如图4-4所示。

图4-4 添加信息顺序图
4.4数据库设计
一个好的数据库可以关系到程序开发的优劣，数据库设计离不开表结构的设计，还有表与表之间的联系，以及系统开发需要设计的数据表内容等信息。在进行数据库设计期间，要结合实际情况来对数据库进行针对性的开发设计[12]。
4.4.1数据库E-R图设计
本寝室管理设计采用的是MYSQL数据库，数据存储快，因为寝室管理设计，主要的就是对信息的管理，信息内容比较多，这就需要好好的设计一个好的数据库，分类要清楚，不能添加信息的时候，造成信息太过混乱，设计好的数据库首先就需要先把各个实体之间的关系表达明确，系统的E-R图如下图所示：
1、宿舍长信息实体图如图4-2所示：

图4-2 宿舍长信息实体图
2、学生信息实体图如图4-3所示：

如4-3所示学生信息管理实体图

4.管理员信息管理实体图如图

管理员实体图如图4-4所示：

4.3.2数据库表设计
本寝室管理设计需要后台数据库，数据库的设计通常是以一个已经存在的数据库管理系统为基础的，常用的数据库管理系统有MYSQL，SQL Server, Oracle等。结合以上几点本系统采用了MYSQL数据库作为该系统的数据存储。一下是本寝室管理设计中数据库的详细信息内容。各个表的设计结果如下：
表4-1 allusers表
列名 数据类型 长度 约束
id int 11 NOT NULL
username varchar 50 default NULL
pwd varchar 50 default NULL
cx varchar 50 default NULL

表4-2 xuesheng表
列名 数据类型 长度 约束
id int 11 NOT NULL
xueshengzhanghao varchar 50 default NULL
mima varchar 50 default NULL
xueshengxingming varchar 50 default NULL
sushehao varchar 50 default NULL
youxiang varchar 50 default NULL
xingbie varchar 50 default NULL
lianxidianhua varchar 50 default NULL

表4-3：sushezhang表
列名 数据类型 长度 约束
id int 11 NOT NULL
sushezhangzhanghao varchar 50 default NULL
mima varchar 50 default NULL
sushezhangxingming varchar 50 default NULL
xinbie varchar 50 default NULL
sushehao varchar 50 default NULL
zhicheng varchar 50 default NULL
lianxidianhua varchar 50 default NULL
youxiang varchar 50 default NULL

表4-4：sushetonggao表
列名 数据类型 长度 约束
id int 11 NOT NULL
addtime varchar 50 default NULL
biaoti varchar 50 default NULL
fengmian varchar 50 default NULL
neirong varchar 50 default NULL
fabushijian varchar 50 default NULL

表4-5：weishengtongbao表
列名 数据类型 长度 约束
id int 11 NOT NULL
addtime varchar 50 default NULL
jibenqingkuang varchar 50 default NULL
biaoti varchar 50 default NULL
cunzaiwenti varchar 50 default NULL
jidianyaoqiu varchar 50 default NULL
fengmian varchar 50 default NULL
fabushijian varchar 50 default NULL

表4-6：qingjiaxinxi表
列名 数据类型 长度 约束
id int 11 NOT NULL
addtime varchar 50 default NULL
qingjiayuanyin varchar 50 default NULL
biaoti varchar 50 default NULL
xueshengzhanghao varchar 50 default NULL
xueshengxingming varchar 50 default NULL
qingjiashijian varchar 50 default NULL
sfsh varchar 50 default NULL
shhf varchar 50 default NULL

第5章 系统详细设计
5.1管理员功能模块

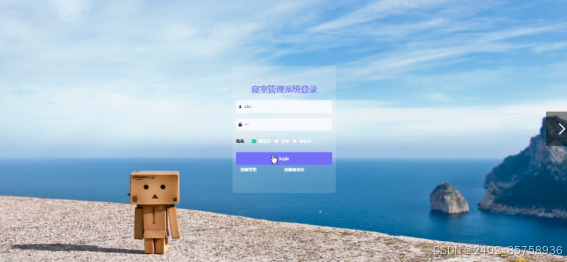

管理员登录，管理员通过输入账号、密码，信息进行系统登录，如图5-1所示。

图5-1管理员登录功能界面图

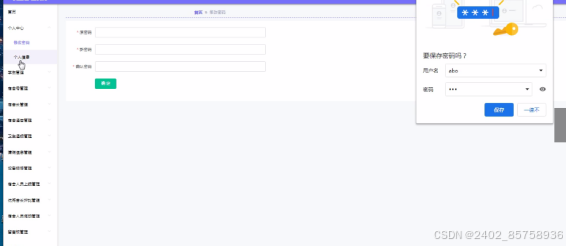

个人中心，管理员在个人中心可以修改用户名、密码、角色名称等等并进行添加、删除、修改以及查看等操作，如图5-2所示。

图5-2管理员个人中心界面图

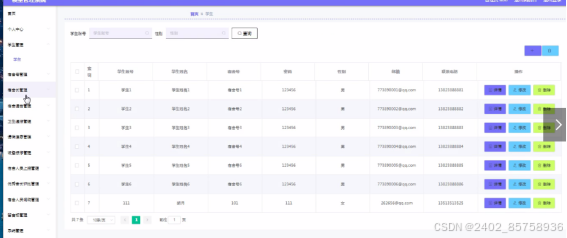

学生管理，管理员在学生管理页面通过操作学生账号、学生姓名、宿舍号、密码、性别、邮箱、联系电话等等并进行添加、删除、修改以及查看等操作，如图5-3所示。

图5-3学生管理界面图

宿舍长管理，管理员在宿舍长管理页面通过操作宿舍长账号、宿舍长姓名、密码、性别、宿舍号、邮箱、联系电话等等并进行添加、删除、修改以及查看等操作，如图5-4所示。

图5-4宿舍长信息管理界面图

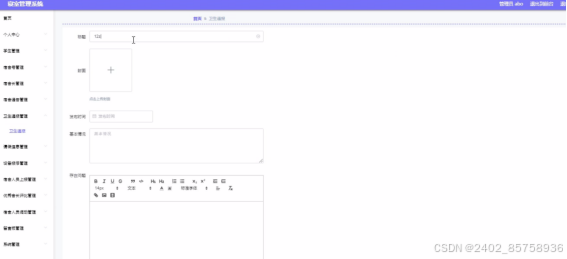

卫生通报管理，管理员在卫生通报管理页面通过操作标题、封面、发布时间、基本情况、存在问题等等并进行添加、删除、修改以及查看等操作，如图5-5所示。

图5-5卫生通报管理界面图

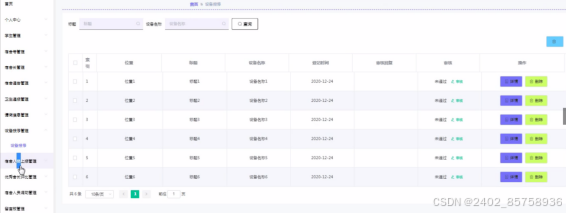

设备报修管理，管理员在设备报修管理页面通过操作位置、标题、设备名称等等并进行添加、删除、修改以及查看等操作，如图5-6所示。

图5-6设备报修管理界面图

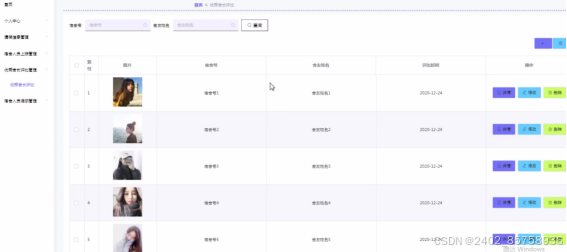

优秀宿舍长评比管理，管理员在优秀宿舍长评比管理页面通过操作图片、宿舍号、宿舍姓名、评比时间等等并进行添加、删除、修改以及查看等操作，如图5-7所示。

在这里插入图片描述

图5-7优秀宿舍长评比管理界面图

系统管理：该页面为轮播图管理界面。管理员可以在此页面进行首页轮播图的管理等进行上传图片进行添加、删除、修改以及查看并对整个系统进行维护等操作。如图5-8所示。

图5-8系统管理界面图

5.2宿舍长功能模块

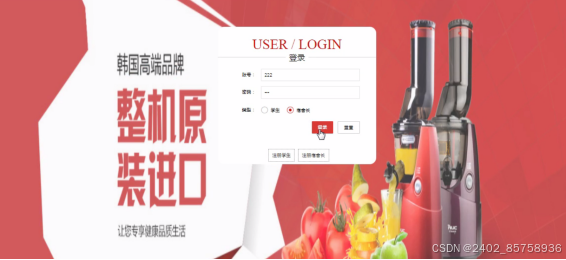

宿舍长通过系统，进入页面可以输入账号、密码、进行登录相对应操作，如图5-9所示。

图5-9宿舍长管理界面图

宿舍长前台首页，宿舍长通过前台查看优秀宿舍长评比信息等操作，如图5-10所示。

图5-10优秀宿舍长评比界面图

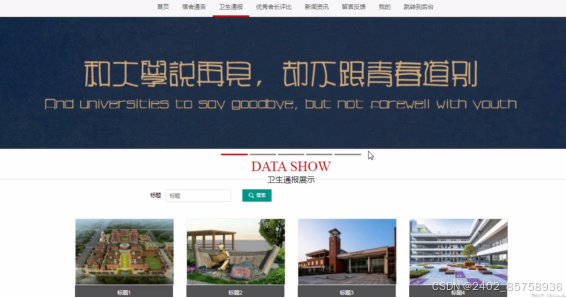

宿舍长前台首页，宿舍长通过前台查看卫生通报界信息等操作，如图5-11所示。

图5-11卫生通报界面图

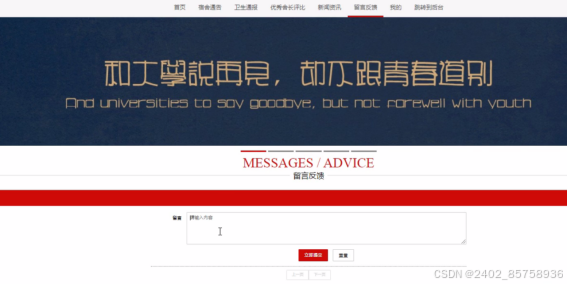

宿舍长前台首页，宿舍长通过前台查看留言反馈信息进行留言操作，如图5-12所示。

图5-12留言反馈理界面图

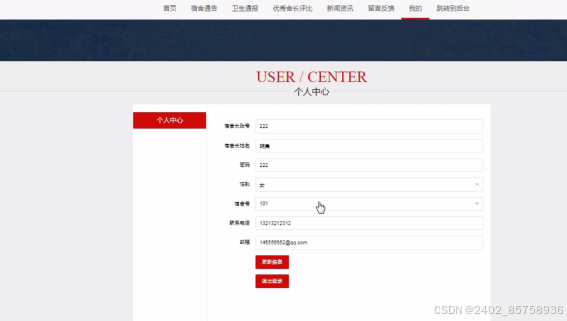

我的管理，宿舍长通过前台查看个人信息进行更新信息、退出登录等操作，如图5-13所示。

图5-13我的个人中心界面图

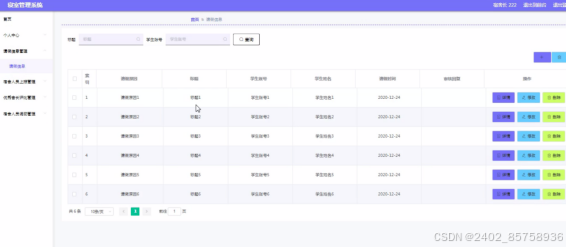

宿舍长进入后台查看请假信息页面中可以查看请假原因、标题、学生帐号、学生姓名等详细操作，并进行添加、删除、修改以及查看等操作，如图5-14所示。

图5-14请假信息界面图

宿舍长进入后台查看优秀宿舍长评比信息页面中可以查看图片、宿舍号、宿舍姓名、评比时间等详细操作，并进行添加、删除、修改以及查看等操作，如图5-15所示。

图5-15优秀宿舍长评比管理界面图

5.2学生功能模块

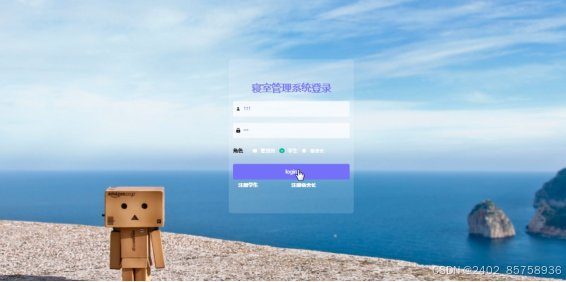

学生登录，学生通过输入学号，密码信息进行系统登录，如图5-16所示。

图5-16学生登录界面图

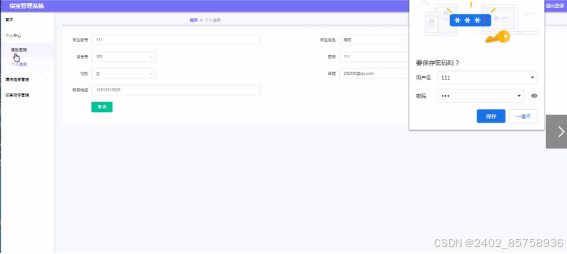

学生在学生管理页面通过操作学生账号、学生姓名、宿舍号、密码、性别、邮箱、联系电话等等并进行添加、删除、修改以及查看等操作，如图5-17所示。

图5-17学生信息界面图、

请假信息管理，在请假信息管理页面中可以查看请假原因、标题、学生账号、学生姓名、请假时间、审核回复等详细操作，如图5-18所示。

图5-18请假信息界面图

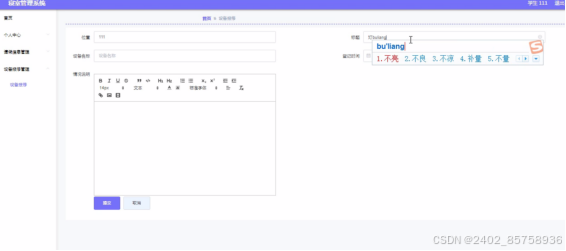

设备报修管理，学生通过设备报修页面添加位置/标题、设备名称、登记时间、情况说明等等信息进行提交操作，如图5-19所示。

图5-19设备报修理信息界面图
