如何利用IntelliJ IDEA工具实现任意一种的软件设计模式的单元测试的覆盖率检测和运行情况和利用PowerDesigner的逆向工程实现类图绘制。

一、需要的工具：

（1）IntelliJ IDEA版本：IntelliJ IDEA 2024.1

（2）PowerDesigner

二、软件设计模式示例

  这里选择行为型模式里的观察者模式（Observer）的典型代码为例。

三、利用IntelliJ IDEA工具实现单元测试的覆盖率检测和运行情况

注：这里的单元测试的覆盖率检测和运行情况与下面的利用PowerDesigner的逆向工程实现类图绘制是两个分开的目的。

1、首先，您要准备进行单元测试的Java项目。（这个项目可以是您在PowerDesigner里面进行类图绘制后生成的Java类代码文件，也可以是您直接让AI辅助生成的Java代码。）

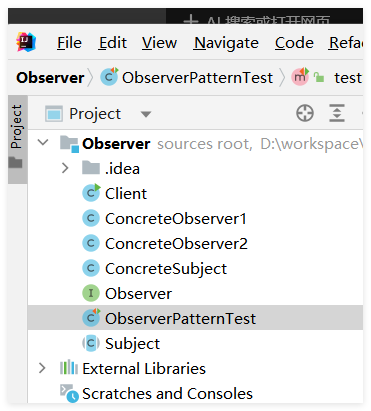

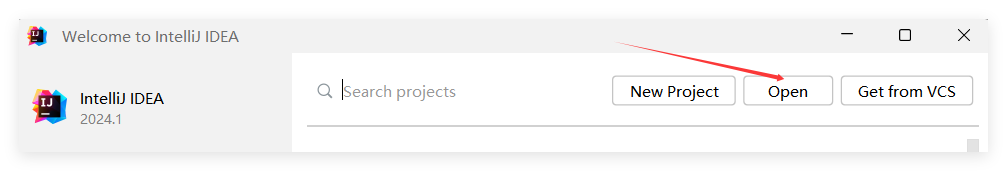

2、然后在IntelliJ IDEA工具里面点击open打开你的项目

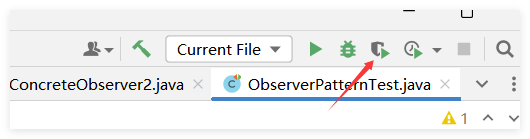

3、点击“Run 'ObserverPatternTest.java' with Coverage”

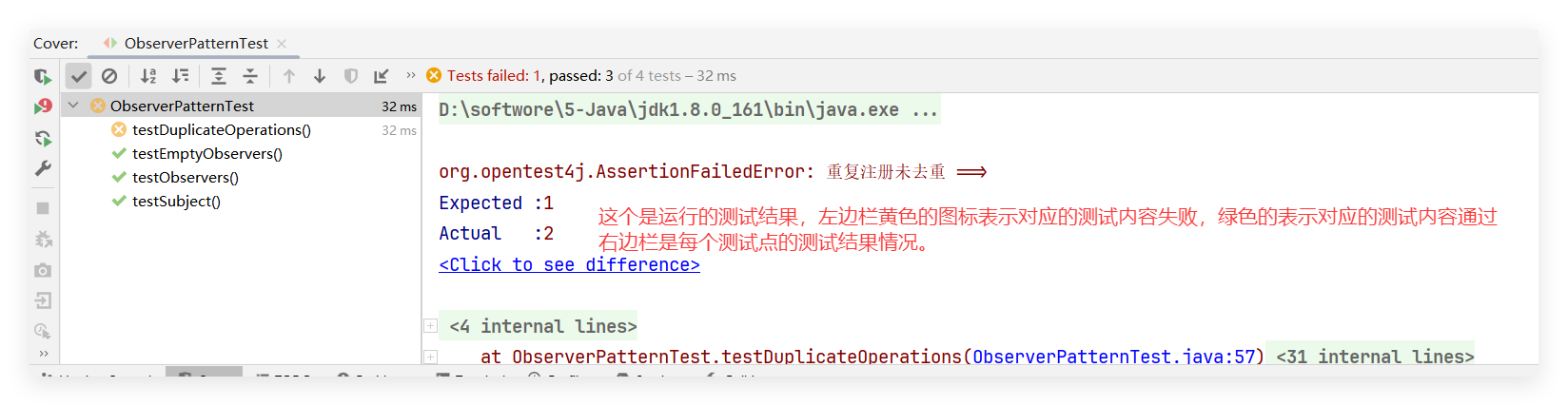

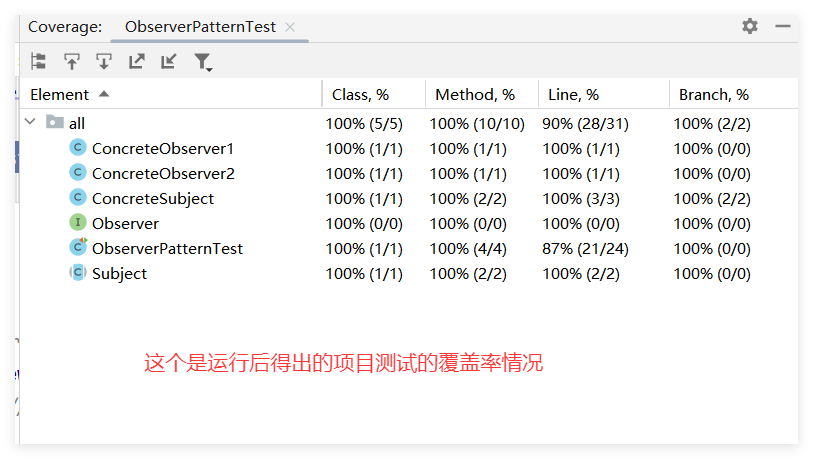

4、运行结果如下

四、利用PowerDesigner的逆向工程实现类图绘制

1.点击PowerDesigner里面的“文件”（我这里用的是中文汉化版）

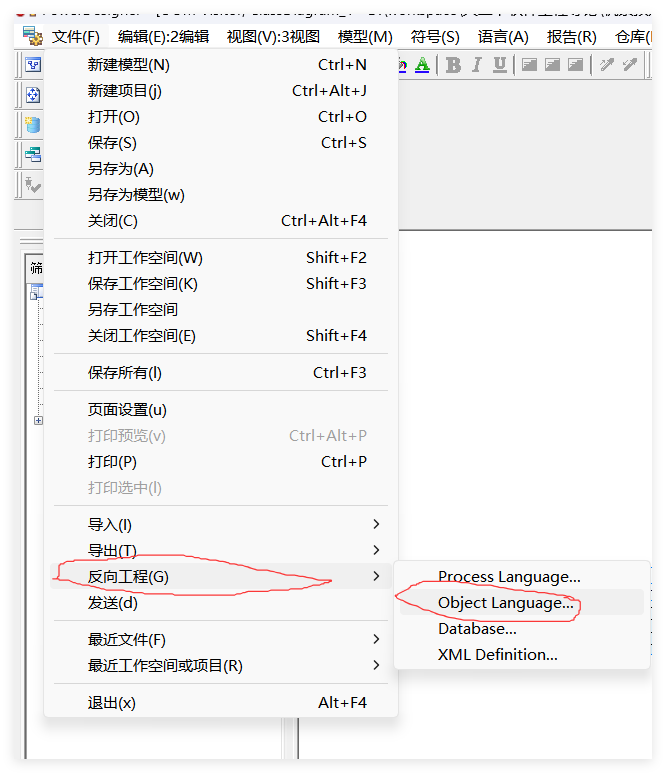

2.选择“反向工程”里面的“Object Language”

 3.模式名称写自己设计的模式，我这里是观察者（Observer）模式，语言选择“Java”，然后点击确定。

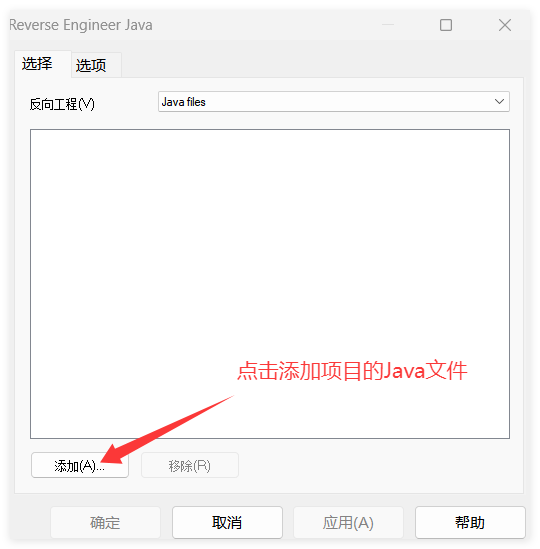

 4.点击“添加”，找到自己设计模式对应的文件夹

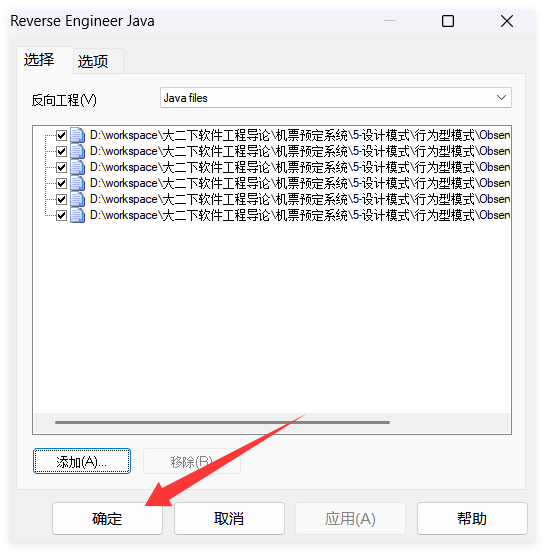

5. 选择所有Java项目然后点击“打开”，再点击“确定”。

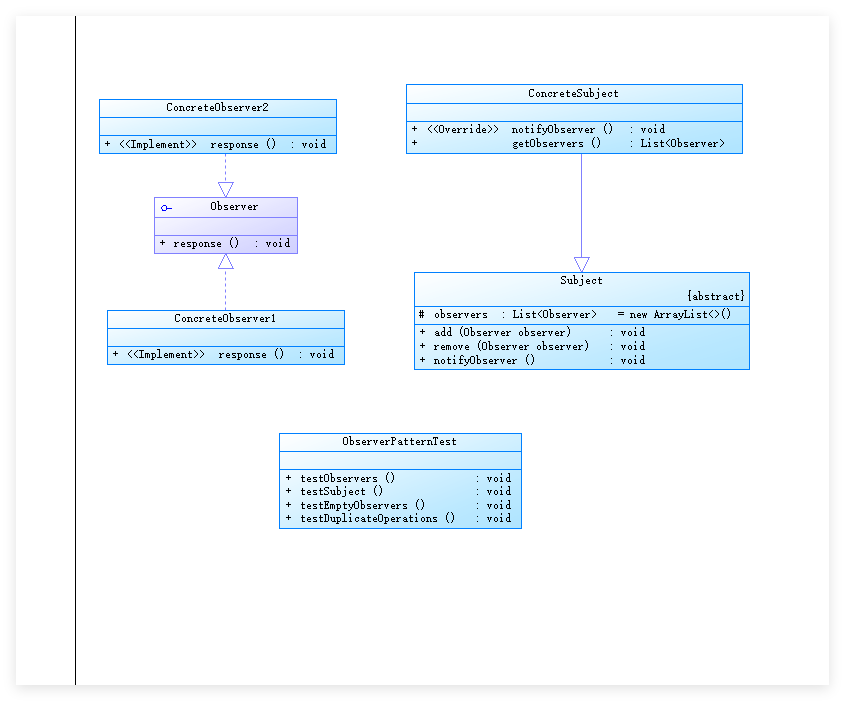

6.最后会自动生成类图

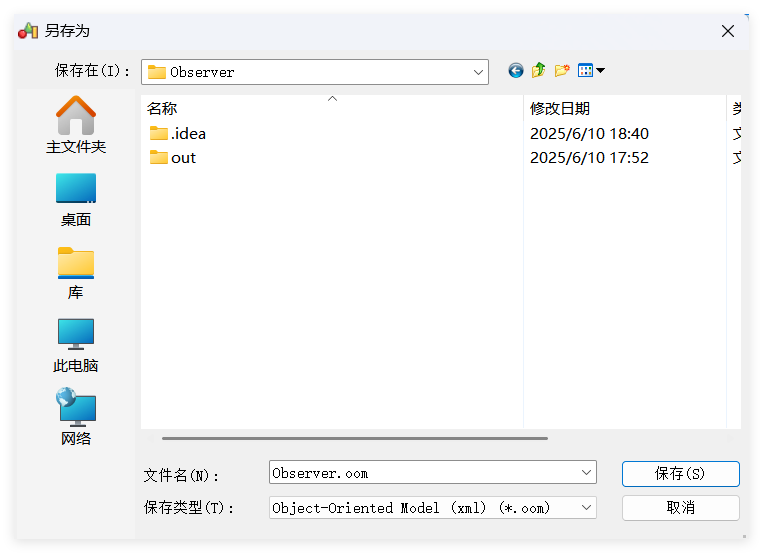

 7.最后Ctrl+S保存类图即可
