在 Proxmox VE 中实现硬件直通

最新版请去博主博客查看mystey.com

我的pve硬件配置：
CPU：J4125处理器
内存：双通道16G
GPU：Intel UHD Graphics 600核显
网卡1：Intel I226-V4网口 网卡
网卡2：Qualcomm Atheros AR928X 无线网卡
网卡3：USB 无线网卡
硬盘1：SK600-128GB
硬盘2：Great Wall GW560 512GB

1. 确认硬件支持

• 确保 CPU 和主板支持 Intel VT-d。
• 在 BIOS 中启用 VT-d 和 IOMMU。

---

2. 修改 GRUB 配置

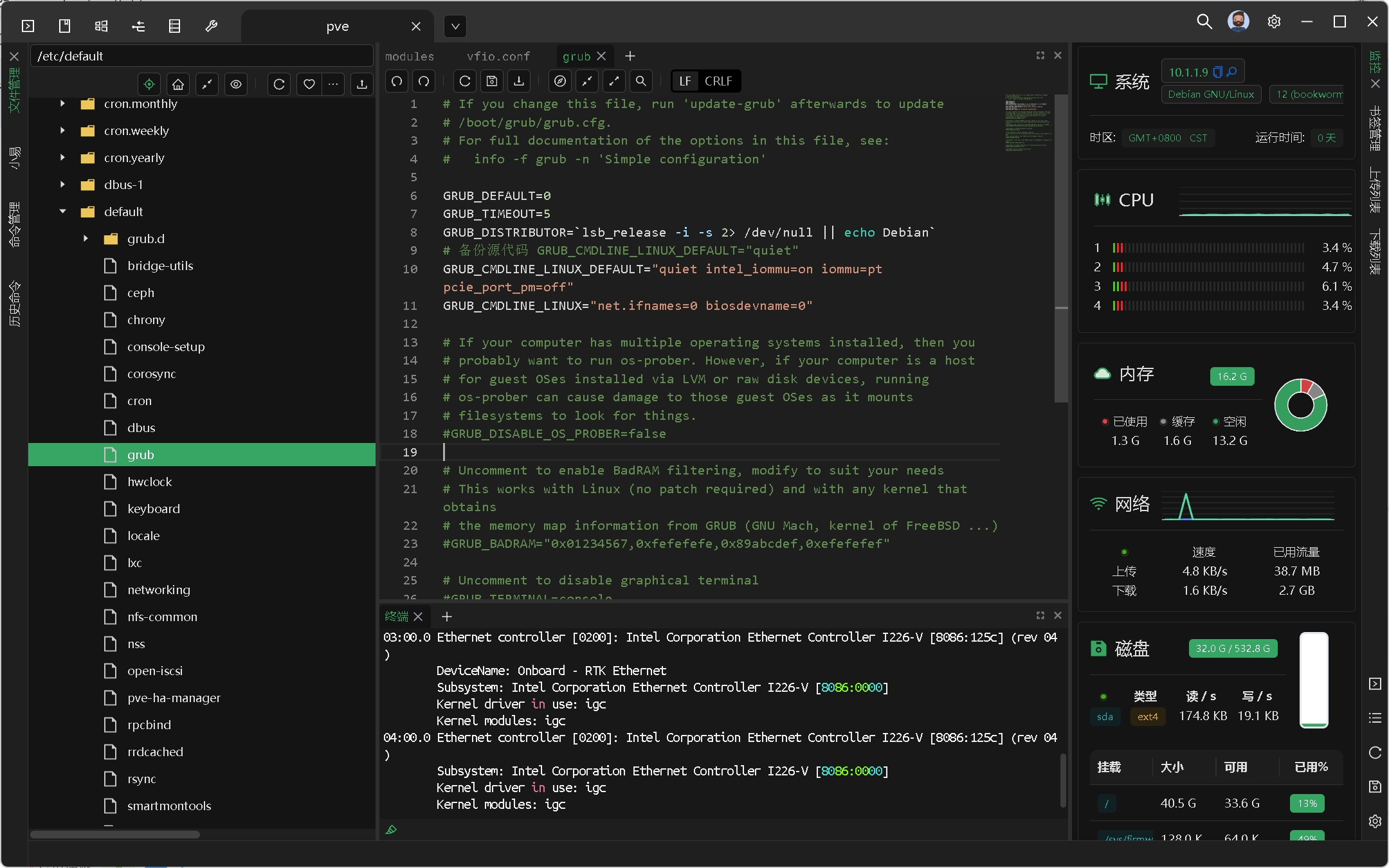

编辑 /etc/default/grub 文件，修改 GRUB_CMDLINE_LINUX_DEFAULT 行：

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on iommu=pt pcie_port_pm=off"

• intel_iommu=on：启用 Intel IOMMU。
• iommu=pt：仅为直通设备启用 IOMMU，优化性能。
• pcie_port_pm=off：禁用 PCIe 电源管理，避免直通设备出现问题。

更新 GRUB 配置：

update-grub

3. 加载 VFIO 模块

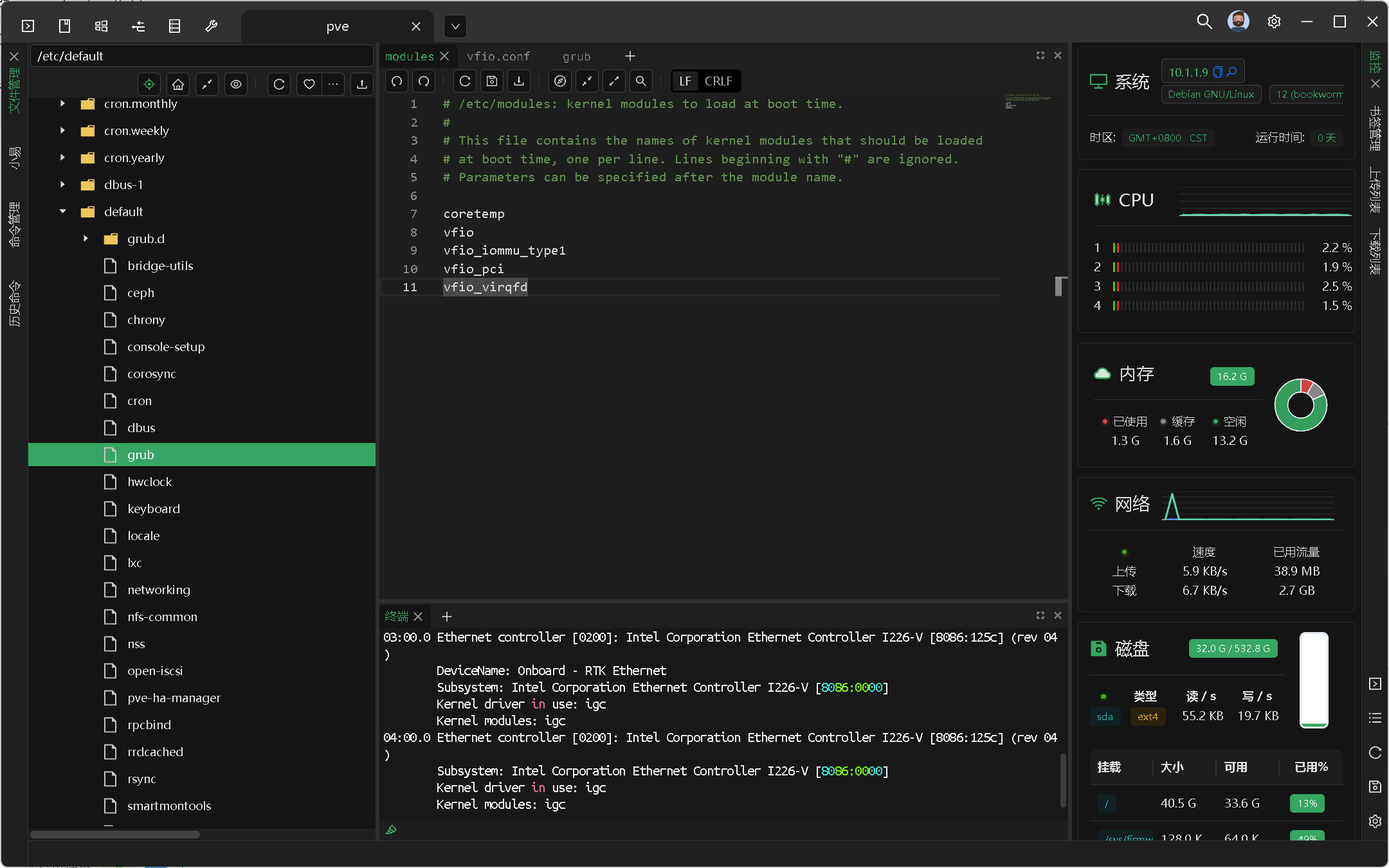

编辑 /etc/modules 文件，添加以下内容：

vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd

这些模块是实现硬件直通的关键。

---

4. 绑定设备到 VFIO 驱动

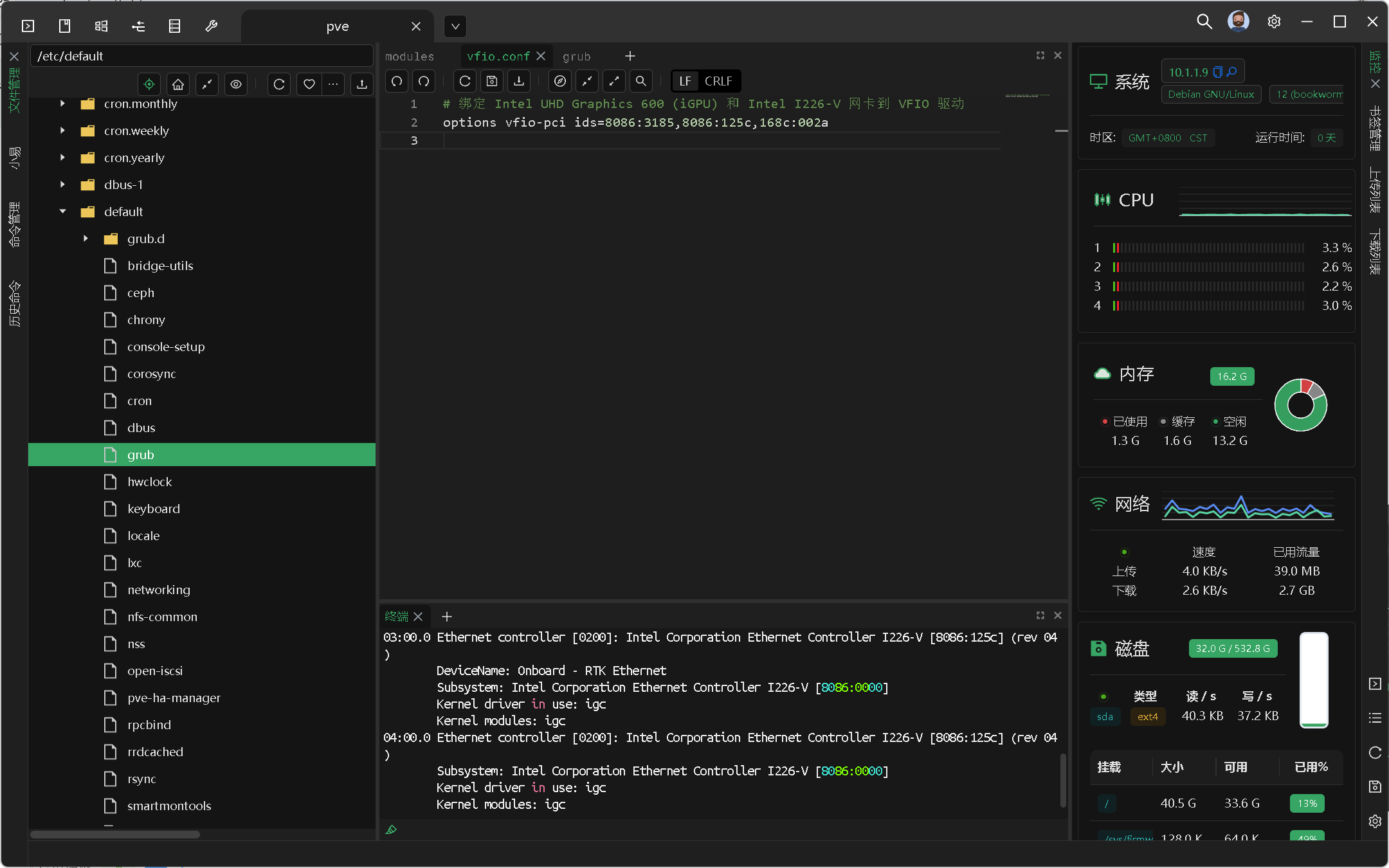

编辑 /etc/modprobe.d/vfio.conf 文件，没有的新建文件，添加以下内容：

options vfio-pci ids=8086:3185,8086:125c

• 8086:3185：Intel UHD Graphics 600 (iGPU) 的设备 ID。
• 8086:125c：Intel I226-V 网卡的设备 ID。

---

5. 更新 initramfs 并重启

更新 initramfs 以使配置生效：

update-initramfs -u

重启系统：

reboot

---

6. 验证绑定是否成功

重启后，使用以下命令检查设备是否已绑定到 VFIO 驱动：

lspci -nnk

• 对于 Intel iGPU：

  00:02.0 VGA compatible controller [0300]: Intel Corporation GeminiLake [UHD Graphics 600] [8086:3185] (rev 06)
      Kernel driver in use: vfio-pci
      Kernel modules: i915


• 对于 Intel I226-V 网卡：

  01:00.0 Ethernet controller [0200]: Intel Corporation Ethernet Controller I226-V [8086:125c] (rev 04)
      Kernel driver in use: vfio-pci
      Kernel modules: igc


如果显示 Kernel driver in use: vfio-pci，说明绑定成功。

---

7. 在 Proxmox VE 中配置直通

1. 创建或编辑虚拟机。
2. 添加 PCI 设备：
   • 选择“硬件” -> “添加” -> “PCI设备”。
   • 选择需要直通的设备（如 Intel iGPU 或 Intel I226-V 网卡）。
   • 启用“所有功能”和“PCI-Express”。
3. 启动虚拟机，检查设备是否正常工作。

---

8. 总结

• Intel UHD Graphics 600 (iGPU) 和 Intel I226-V 网卡 已绑定到 VFIO 驱动。
• Qualcomm Atheros AR928X 无线网卡 已绑定到 VFIO 驱动，无需额外操作。
• 更新了 GRUB 和 initramfs 配置。
• 在 Proxmox VE 中配置虚拟机以使用直通设备。

完成以上步骤后，这些设备就可以在虚拟机中直通了。如果有其他设备需要直通，可以按照相同的方法添加设备 ID。
