Android音视频开发（1）：H264 基本原理

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2cbCrzL6-1608540503833)(https://upload-images.jianshu.io/upload_images/24944255-248e49d8d6041468.jpeg?imageMogr2/auto-orient/strip%7CimageView2/2/w/1240)]

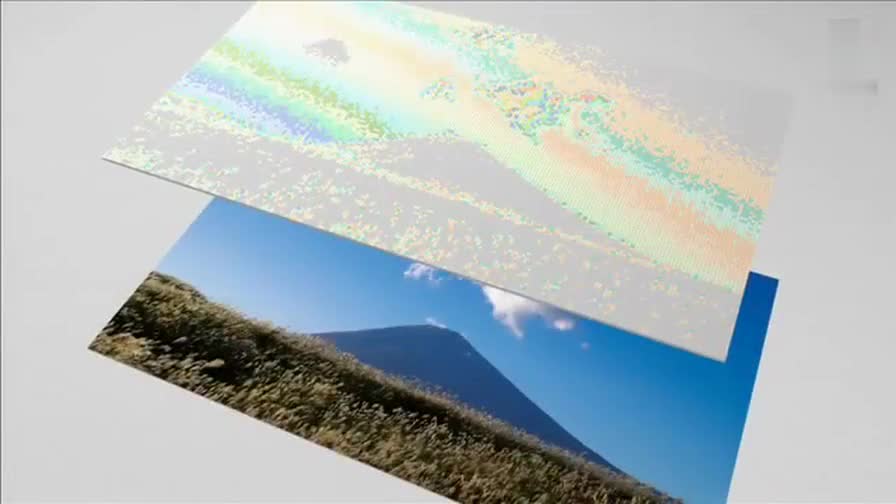

以此类推，计算一幅图像中每个宏块的像素值，所有宏块都处理完后如下面的样子。

划分子块

H264对比较平坦的图像使用 16X16 大小的宏块。但为了更高的压缩率，还可以在 16X16 的宏块上更划分出更小的子块。子块的大小可以是 8X16､ 16X8､ 8X8､ 4X8､ 8X4､ 4X4非常的灵活。

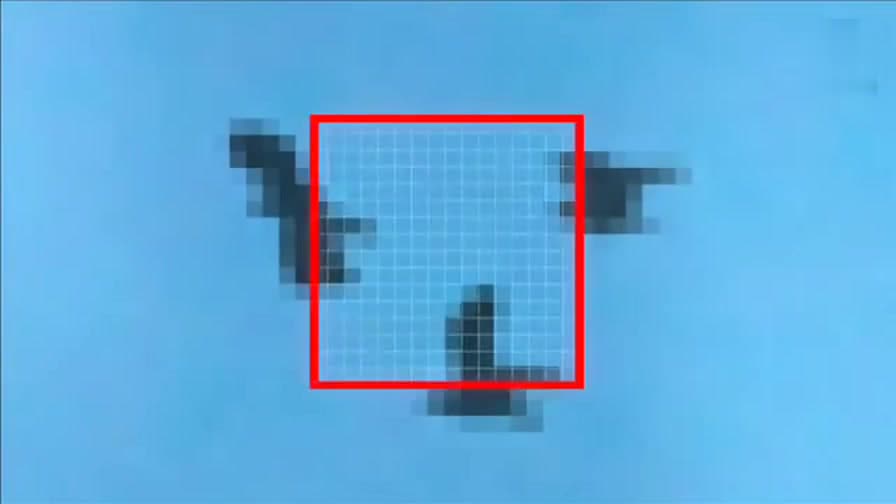

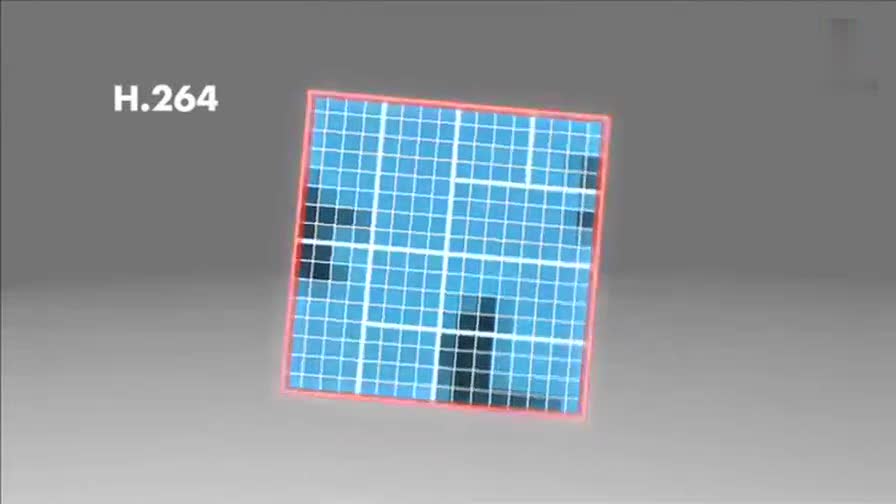

上幅图中，红框内的 16X16 宏块中大部分是蓝色背景，而三只鹰的部分图像被划在了该宏块内，为了更好的处理三只鹰的部分图像，H264就在 16X16 的宏块内又划分出了多个子块。

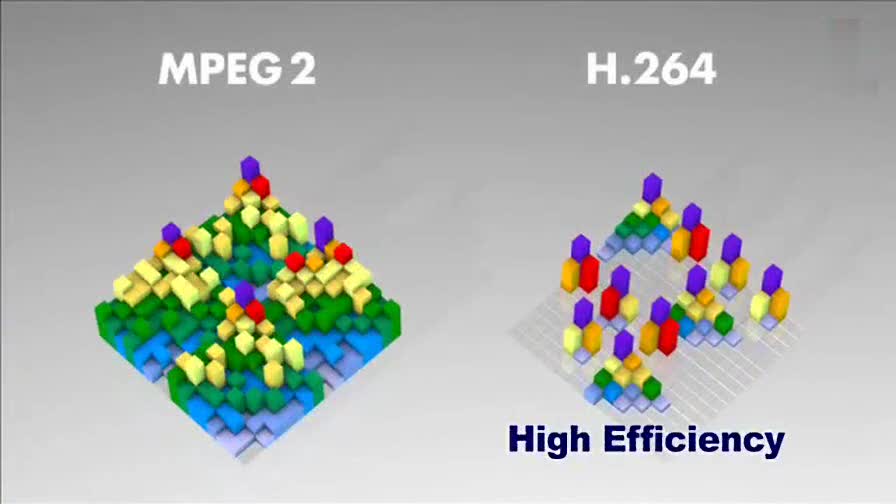

这样再经过帧内压缩，可以得到更高效的数据。下图是分别使用mpeg-2和H264对上面宏块进行压缩后的结果。其中左半部分为MPEG-2子块划分后压缩的结果，右半部分为H264的子块划压缩后的结果，可以看出H264的划分方法更具优势。

宏块划分好后，就可以对H264编码器缓存中的所有图片进行分组了。

帧分组

对于视频数据主要有两类数据冗余，一类是时间上的数据冗余，另一类是空间上的数据冗余。其中时间上的数据冗余是最大的。下面我们就先来说说视频数据时间上的冗余问题。

为什么说时间上的冗余是最大的呢？假设摄像头每秒抓取30帧，这30帧的数据大部分情况下都是相关联的。也有可能不止30帧的的数据，可能几十帧，上百帧的数据都是关联特别密切的。

对于这些关联特别密切的帧，其实我们只需要保存一帧的数据，其它帧都可以通过这一帧再按某种规则预测出来，所以说视频数据在时间上的冗余是最多的。

为了达到相关帧通过预测的方法来压缩数据，就需要将视频帧进行分组。那么如何判定某些帧关系密切，可以划为一组呢？我们来看一下例子，下面是捕获的一组运动的台球的视频帧，台球从右上角滚到了左下角。

H264编码器会按顺序，每次取出两幅相邻的帧进行宏块比较，计算两帧的相似度。如下图：

通过宏块扫描与宏块搜索可以发现这两个帧的关联度是非常高的。进而发现这一组帧的关联度都是非常高的。因此，上面这几帧就可以划分为一组。其算法是：在相邻几幅图像画面中，一般有差别的像素只有10%以内的点,亮度差值变化不超过2%，而色度差值的变化只有1%以内，我们认为这样的图可以分到一组。

在这样一组帧中，经过编码后，我们只保留第一帖的完整数据，其它帧都通过参考上一帧计算出来。我们称第一帧为IDR／I帧，其它帧我们称为P／B帧，这样编码后的数据帧组我们称为GOP。

运动估计与补偿

在H264编码器中将帧分组后，就要计算帧组内物体的运动矢量了。还以上面运动的台球视
