小智屏幕显示聆听但是不能输入，可能是麦克风问题，如下图。

inmp441麦克风很容易有问题，sck引脚很容易焊接到外面的圆环上，以下是问题引脚，用刀片分开就好了。

如果还是有问题，就爱莫能助了。

接下来给出一个arduino的测试代码，测试麦克风问题。

接线参考下面引脚，会用arduino，应该知道怎么接，麦克风6个引脚，下面代码给出三个引脚连接方式，vdd还有gnd不要忘了，还有一个l/r引脚，接gnd和vcc，或者不接，选择左声道还有右声道的，应该都可以。

#include <driver/i2s.h>这个库可能没有，需要自己安装，这个上网搜怎么安装库

#include <driver/i2s.h>

// INMP441 引脚定义
#define I2S_SCK  16   // BCK
#define I2S_WS   15   // WS/LRCLK
#define I2S_SD   13   // SD

void setup() {
  Serial.begin(115200);
  delay(1000);

  // I2S配置（完全标准的结构体初始化）
  i2s_config_t i2s_config;
  i2s_config.mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX);
  i2s_config.sample_rate = 44100;
  i2s_config.bits_per_sample = I2S_BITS_PER_SAMPLE_24BIT;
  i2s_config.channel_format = I2S_CHANNEL_FMT_ONLY_LEFT;
  i2s_config.communication_format = I2S_COMM_FORMAT_STAND_I2S;
  i2s_config.intr_alloc_flags = ESP_INTR_FLAG_LEVEL1;
  i2s_config.dma_buf_count = 8;
  i2s_config.dma_buf_len = 1024;
  i2s_config.use_apll = false;
  i2s_config.tx_desc_auto_clear = false;
  i2s_config.fixed_mclk = 0;

  // I2S引脚配置（完全标准的结构体初始化）
  i2s_pin_config_t pin_config = {};
   pin_config.bck_io_num = I2S_SCK;
   pin_config.ws_io_num = I2S_WS;
   pin_config.data_out_num = -1;
   pin_config.data_in_num = I2S_SD;

   pin_config.mck_io_num = -1;

  // 安装驱动
  esp_err_t err = i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);
  if (err != ESP_OK) {
    Serial.printf("I2S驱动安装失败: 0x%X\n", err);
    while(1);
  }

  err = i2s_set_pin(I2S_NUM_0, &pin_config);
  if (err != ESP_OK) {
    Serial.printf("I2S引脚设置失败: 0x%X\n", err);
    while(1);
  }

  Serial.println("I2S初始化成功，开始采集音频...");
}

void loop() {
  int32_t raw_sample;
  size_t bytes_read;

  if (i2s_read(I2S_NUM_0, &raw_sample, sizeof(raw_sample), &bytes_read, 0) == ESP_OK) {
    if (bytes_read > 0) {
      int32_t sample = raw_sample >> 8; // 24位有效数据
      Serial.println(abs(sample));

      // 麦克风检测逻辑
      static uint32_t zero_count = 0;
      if (sample == 0) {
        if (++zero_count > 1000) {
          Serial.println("警告：麦克风可能未正常工作！");
          zero_count = 0;
        }
      } else {
        zero_count = 0;
      }
    }
  }
  delay(200);
}

1.复制代码到arduino，编译并且上传到esp32s3

2.打开arduino的串口监视器

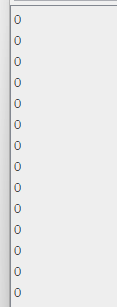

3.左图串口数据表示麦克风有问题，右图表示麦克风没有问题
